Электрическое напряжение. Единица напряжения. Вольтметр

Одесская специализированная общеобразовательная школа І-ІІІ ступеней № 40, Одесского городского совета, Одесской области

Тема урока:

Электрическое напряжение. Единица напряжения. Вольтметр

Учитель физики высшей категории

Яковлев Юрий Яковлевич

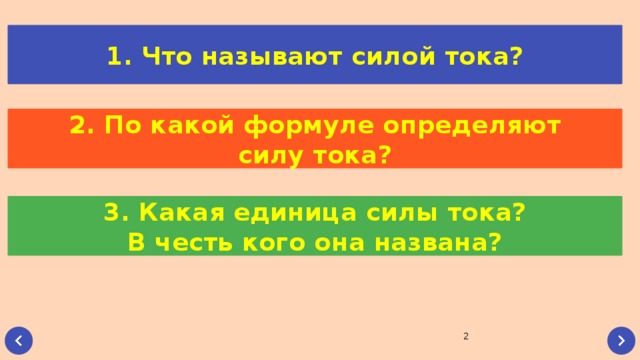

1. Что называют силой тока?

2. По какой формуле определяют

силу тока?

3. Какая единица силы тока?

В честь кого она названа?

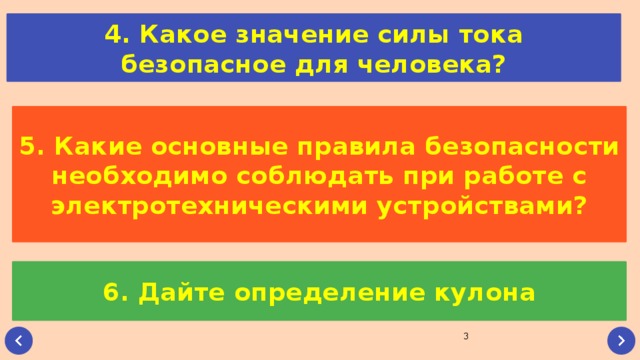

4. Какое значение силы тока

безопасное для человека?

5. Какие основные правила безопасности необходимо соблюдать при работе с электротехническими устройствами?

6. Дайте определение кулона

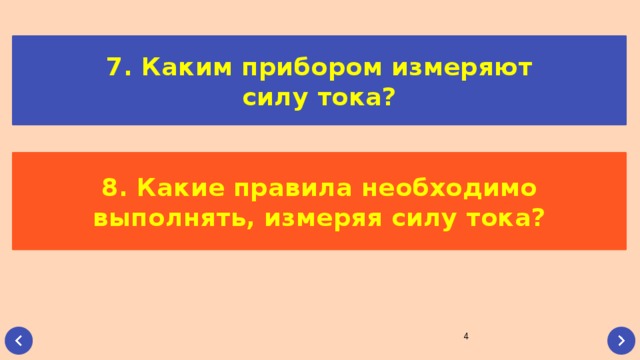

7. Каким прибором измеряют

силу тока?

8. Какие правила необходимо выполнять, измеряя силу тока?

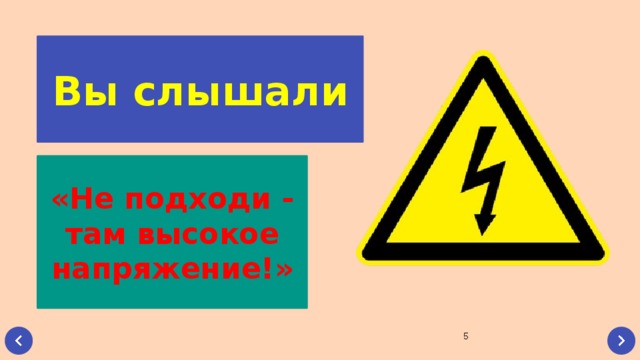

Вы слышали

«Не подходи - там высокое напряжение!»

Вы слышали

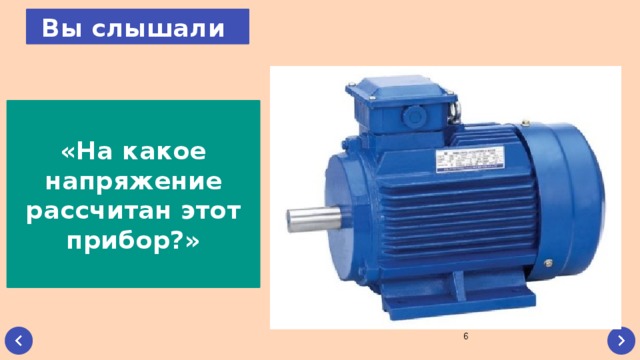

«На какое напряжение рассчитан этот прибор?»

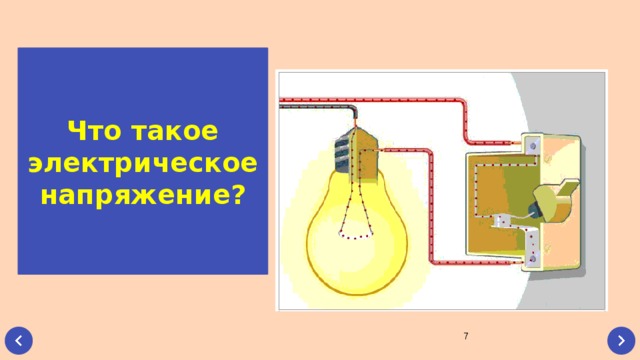

Что такое электрическое напряжение?

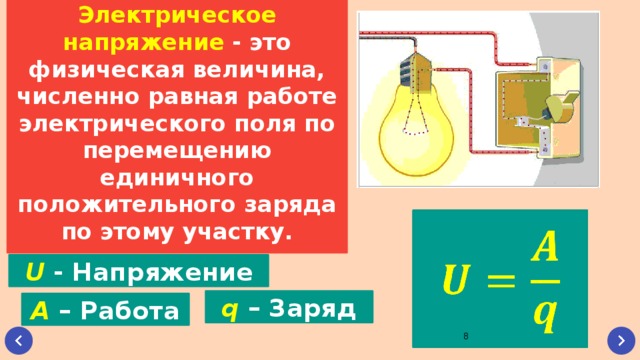

Электрическое напряжение - это физическая величина, численно равная работе электрического поля по перемещению единичного положительного заряда по этому участку.

U - Напряжение

q – Заряд

A – Работа

Единица напряжения в СИ – вольт

Алессандро Вольта

1745 - 1827

Кратные и дольные единицы электрического напряжения:

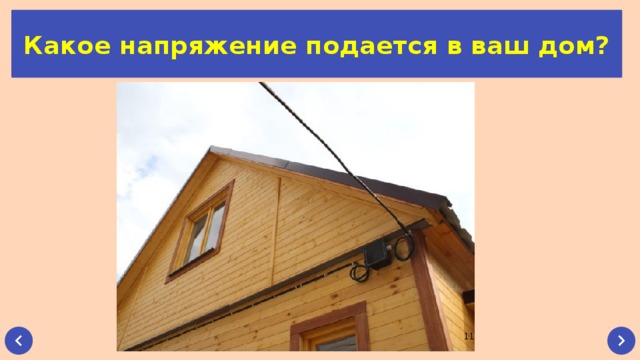

Какое напряжение подается в ваш дом?

Какое напряжение подается на аккумулятор вашего мобильного телефона во время его зарядки?

Вольтметр - прибор для измерения напряжения.

V

Условное обозначение вольтметра

«+» Вольтметра соединяют с «+» источника тока,

а "-" вольтметра с

«-» источника тока

Вольтметр присоединяют параллельно

Для измерения напряжения на полюсах источника тока вольтметр присоединяют непосредственно к клеммам источника.

1. Какое напряжение показывают вольтметры?

2. Определите напряжение на участке цепи, если при прохождении по нему заряда в 15 Кл была выполнена работа 6 кДж .

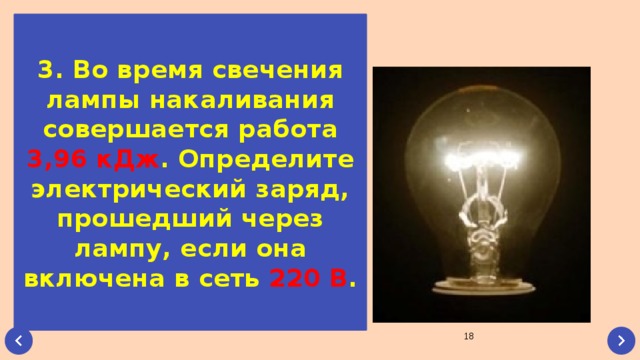

3. Во время свечения лампы накаливания совершается работа 3,96 кДж . Определите электрический заряд, прошедший через лампу, если она включена в сеть 220 В .

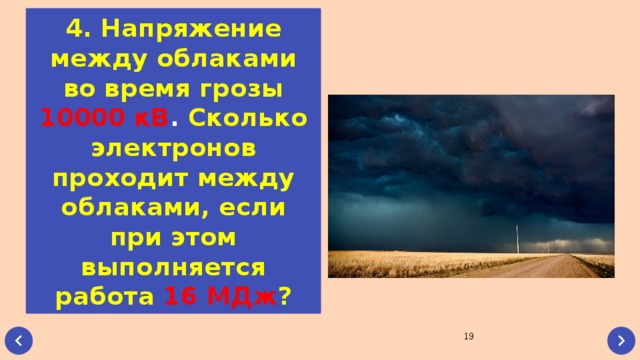

4. Напряжение между облаками во время грозы 10000 кВ . Сколько электронов проходит между облаками, если при этом выполняется работа 16 МДж ?

5. Через спираль лампы накаливания течет ток 2 А . Под каким напряжением работает лампа, если за 1,5 мин электрическое поле в нити лампы совершает работу 0,72 кДж ?

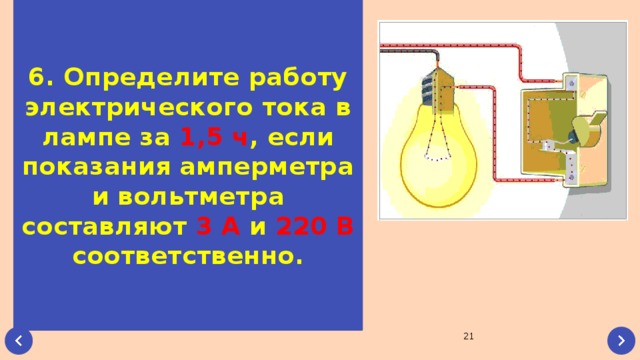

6. Определите работу электрического тока в лампе за 1,5 ч , если показания амперметра и вольтметра составляют 3 А и 220 В соответственно.

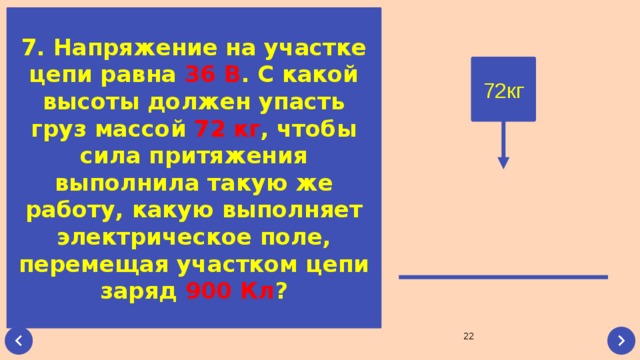

7. Напряжение на участке цепи равна 36 В . С какой высоты должен упасть груз массой 72 кг , чтобы сила притяжения выполнила такую же работу, какую выполняет электрическое поле, перемещая участком цепи заряд 900 Кл ?

72кг

22

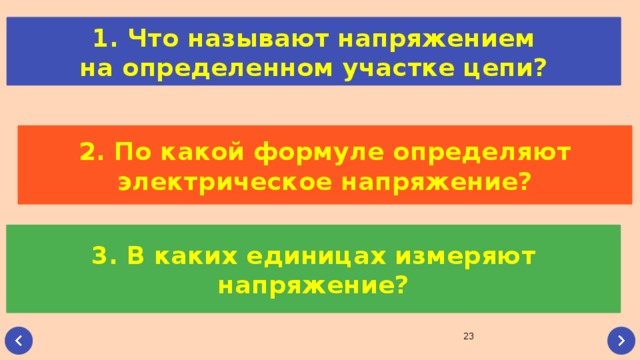

1. Что называют напряжением

на определенном участке цепи?

2. По какой формуле определяют электрическое напряжение?

3. В каких единицах измеряют напряжение?

22

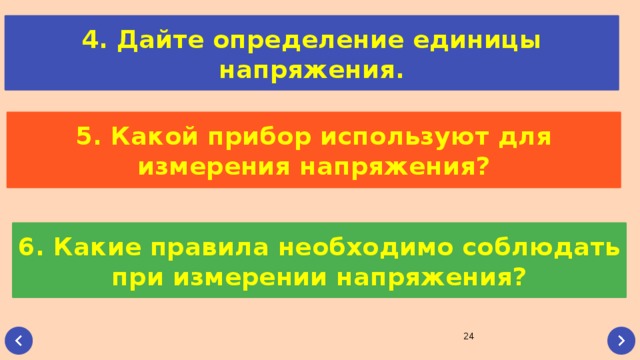

4. Дайте определение единицы напряжения.

5. Какой прибор используют для измерения напряжения?

6. Какие правила необходимо соблюдать при измерении напряжения?

22

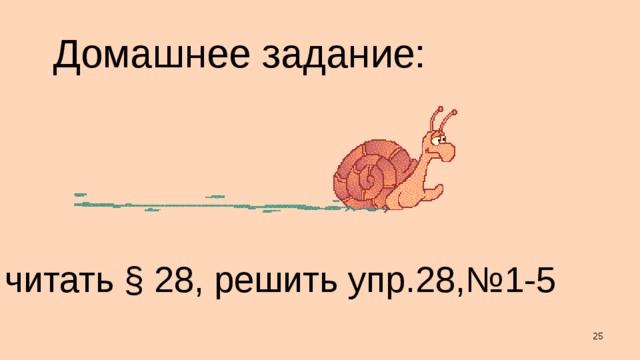

Домашнее задание:

читать § 28, решить упр.28,№1-5

22

Физика и труд

Всё перетрут!
