Физика 7 класс Лабораторная работа 8 «Измерение КПД наклонной плоскости»

Категория: Физика

Нажмите, чтобы узнать подробности

Лабораторная работа 8 «Измерение КПД наклонной плоскости»

Шаблон по видео https://rutube.ru/video/private/313f9c3139b98ba1ab5a6d4fba68ff2d/?p=2mE_Iq4d0v2p0pYTpQgX5Q



Просмотр содержимого документа
«Физика 7 класс Лабораторная работа 8 «Измерение КПД наклонной плоскости»»

https://rutube.ru/video/private/313f9c3139b98ba1ab5a6d4fba68ff2d/?p=2mE_Iq4d0v2p0pYTpQgX5Q



ЛАБОРАТОРНАЯ РАБОТА №8

ОПРЕДЕЛЕНИЕ КПД ПРИ ПОДЪЁМЕ ТЕЛА ПО НАКЛОННОЙ ПЛОСКОСТИ

Цель работы: убедиться на опыте в том, что полезная работа, выполненная с помощью простого механизма (наклонной плоскости), меньше полной.

Приборы и материалы: доска, динамометр, измерительная лента или линейка, брусок, штатив с муфтой и лапкой.

ТРЕНИРОВОЧНЫЕ ЗАДАНИЯ И ВОПРОСЫ

  1. Может ли полезная работа быть больше полной?

________________________________________________________________

  1. Что такое коэффициент полезного действия?

________________________________________________________________

  1. Формула КПД:

________________________________________________________________

  1. Может ли КПД быть больше 100%?

________________________________________________________________

  1. Применим «золотое правило» механики к наклонной плоскости.

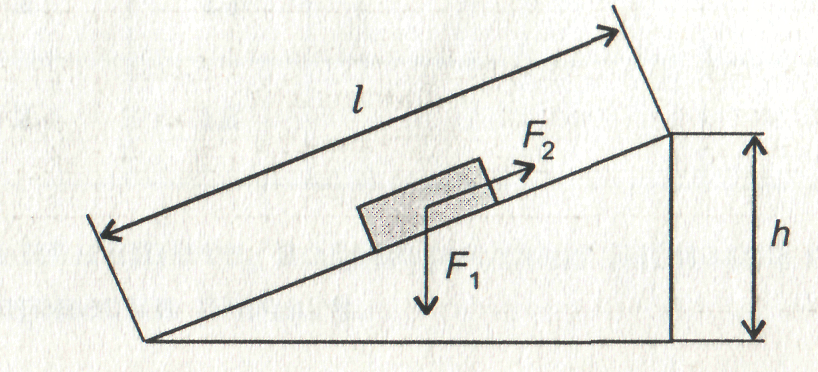

Работа, совершаемая при подъёме тела вверх по вертикали, равна произведению силы тяжести  на высоту h (полезная работа):

На такую же высоту h можно поднять тело, равномерно перемещая его вдоль наклонной плоскости длиной l, прилагая к нему силу  . Поэтому полная работа

При отсутствии силы трения

При наличии трения



ХОД РАБОТЫ

  1. Установите доску наклонно.

  2. Измерьте высоту h и длину l наклонной плоскости.

  3. Динамометром измерьте силу тяжести бруска  .

  4. Прицепив к бруску динамометр, равномерно двигайте брусок вверх по наклонной плоскости. Измерьте силу тяги  .

  5. Вычислите  и .

  6. Вычислите КПД наклонной плоскости.

  7. Результаты измерений и вычислений занесите в таблицу.



Высота наклонной плоскости

h, м

Сила тяжести  , Н

Полезная работа  , Дж

Длина наклонной плоскости l, м

Сила тяги

 , Н

Полная работа

 , Дж

КПД,%



















Измените высоту наклонной плоскости и для неё определите:





Вывод:____________________________________________________________
