Графическое изображение изделий

Графическое изображение изделий. Сечения и разрезы

Раздел 2 Компьютерная графика. Черчение. 7 класс

Разработал: Учитель труда (технологии) Мельникова. Т.Ф.

Сечения и разрезы

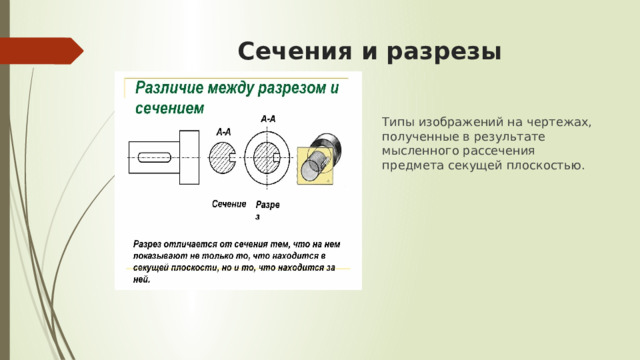

Типы изображений на чертежах, полученные в результате мысленного рассечения предмета секущей плоскостью.

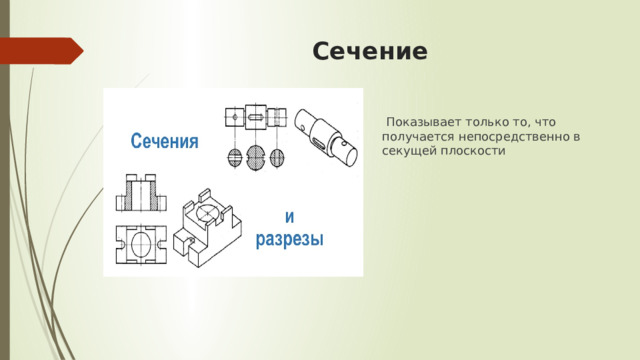

Сечение

  Показывает только то, что получается непосредственно в секущей плоскости

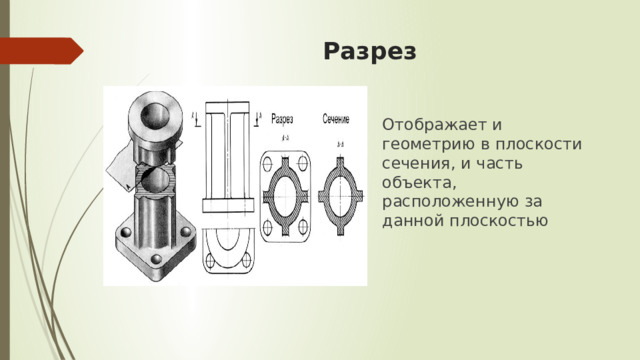

Разрез

Отображает и геометрию в плоскости сечения, и часть объекта, расположенную за данной плоскостью

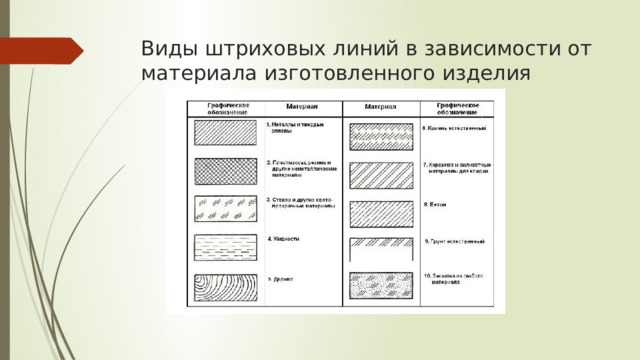

Виды штриховых линий в зависимости от материала изготовленного изделия

Расположение видов разрезов

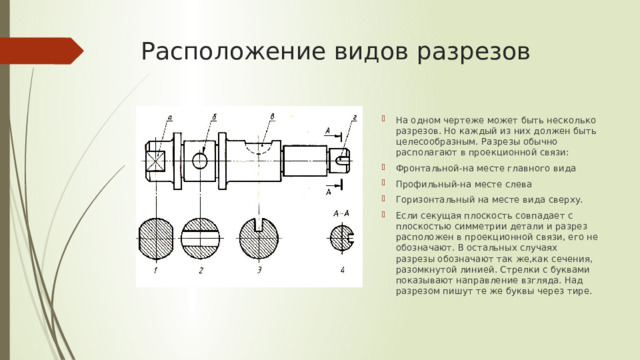

• На одном чертеже может быть несколько разрезов. Но каждый из них должен быть целесообразным. Разрезы обычно располагают в проекционной связи:
• Фронтальной-на месте главного вида
• Профильный-на месте слева
• Горизонтальный на месте вида сверху.
• Если секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают. В остальных случаях разрезы обозначают так же,как сечения, разомкнутой линией. Стрелки с буквами показывают направление взгляда. Над разрезом пишут те же буквы через тире.

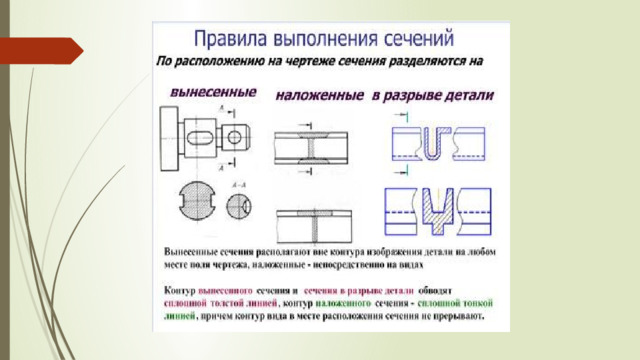

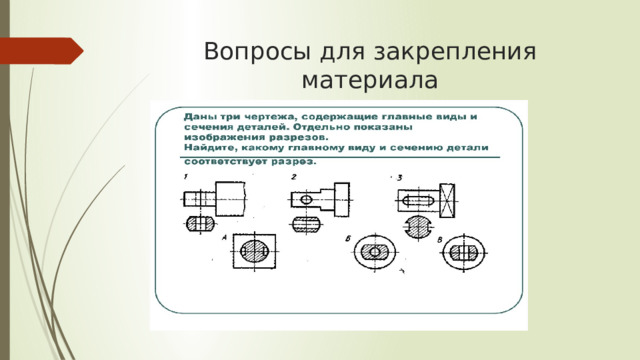

Вопросы для закрепления материала

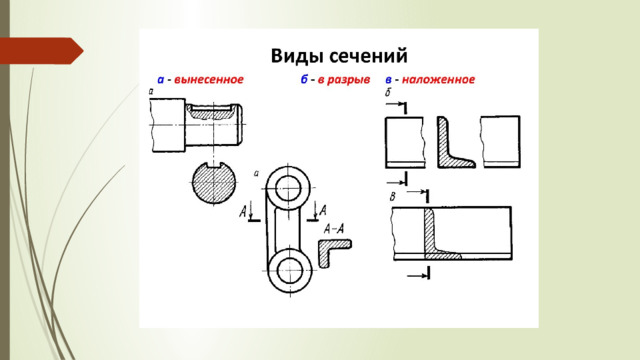

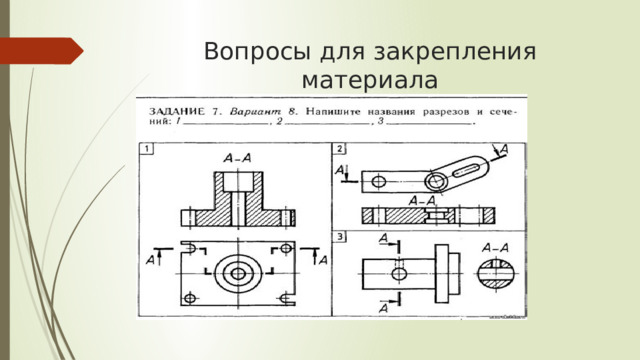

Вопросы для закрепления материала

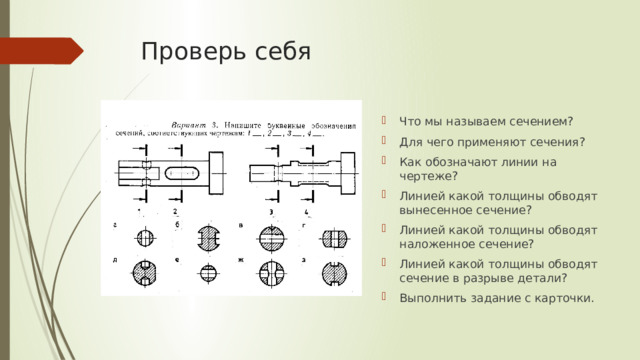

Проверь себя

• Что мы называем сечением?
• Для чего применяют сечения?
• Как обозначают линии на чертеже?
• Линией какой толщины обводят вынесенное сечение?
• Линией какой толщины обводят наложенное сечение?
• Линией какой толщины обводят сечение в разрыве детали?
• Выполнить задание с карточки.
