Графическое программирование

ГРАФИЧЕСКОЕ ПРОГРАММИРОВАНИЕ

Выполнила: Андоськина Дарья

Группа: МДИ-118

ГРАФИЧЕСКОЕ ПРОГРАММИРОВАНИЕ

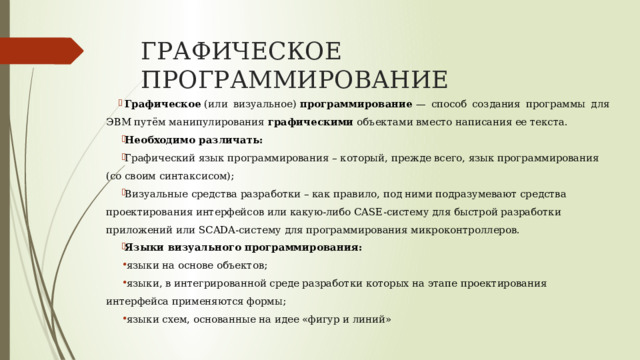

• Графическое  (или визуальное)  программирование  — способ создания программы для ЭВМ путём манипулирования  графическими  объектами вместо написания ее текста.
• Необходимо различать:
• Графический язык программирования – который, прежде всего, язык программирования (со своим синтаксисом);
• Визуальные средства разработки – как правило, под ними подразумевают средства проектирования интерфейсов или какую-либо CASE-систему для быстрой разработки приложений или SCADA-систему для программирования микроконтроллеров.
• Языки визуального программирования:

• языки на основе объектов;
• языки, в интегрированной среде разработки которых на этапе проектирования интерфейса применяются формы;
• языки схем, основанные на идее «фигур и линий»

ГРАФИЧЕСКИЕ (ВИЗУАЛЬНЫЕ) ЯЗЫКИ ПРОГРАММИРОВАНИЯ

• Дракон-схемы – графический язык программирования, используется для программирования в ракетно-космической технике. Существует бесплатный Дракон-редактор. Этот язык имеет наиболее строгое теоретическое обоснование.

ГРАФИЧЕСКИЕ (ВИЗУАЛЬНЫЕ) ЯЗЫКИ ПРОГРАММИРОВАНИЯ

• Язык последовательных функциональных систем SFC – графический язык программирования широко используется для программирования промышленных логических контроллеров PLC.

ГРАФИЧЕСКИЕ (ВИЗУАЛЬНЫЕ) ЯЗЫКИ ПРОГРАММИРОВАНИЯ

• LD – язык релейно-контактных схем.
• Предназначен для программирования промышленных контроллеров (ПЛК). Синтаксис языка удобен для замены логических схем, выполненных на релейной технике.

ГРАФИЧЕСКИЕ (ВИЗУАЛЬНЫЕ) ЯЗЫКИ ПРОГРАММИРОВАНИЯ

• FBD – язык Функциональных блоковых диаграмм.
• Программа образуется из списка цепей, выполняемых последовательно сверху вниз. Цепи могут иметь метки. Инструкция перехода на метку позволяет изменять последовательность выполнения цепей для программирования условий циклов.

ГРАФИЧЕСКИЕ (ВИЗУАЛЬНЫЕ) ЯЗЫКИ ПРОГРАММИРОВАНИЯ

• Язык CFC – еще один высокоуровневый язык графического программирования. CFC – это дальнейшее развитие языка FBD. CFC был специально создан для проектирования систем управления непрерывными технологическими процессами.
• G, язык, используемый в среде разработки LabVIEW. LabVIEW – это среда разработки и платформа для выполнения программ, созданных на графическом языке программирования «G» фирмы National Instruments.
• VisSim это визуальный язык программирования предназначенный для моделирования динамических систем, а также проектирование, базирующегося на моделях, для встроенных микропроцессоров.

СПЕЦИАЛИЗИРОВАННЫЕ ПРОГРАММНЫЕ ПАКЕТЫ

• JMCAD – этот программный комплекс предназначен для анализа динамики и проектирования самых разнообразных систем и устройств.
• CoDeSys – основой этого комплекса является среда разработки прикладных программ для программируемых логических контроллеров (ПЛК).
• HiAsm – бесплатный проект с открытым исходным кодом.
• Trace Mode 6 – это универсальное средство разработки и отладки приложений для автоматизированных систем управления технологическими процессами и управления производством.
• LabVIEW – это среда разработки и платформа для выполнения программ, созданных на графическом языке программирования «G» фирмы National Instruments.

СПЕЦИАЛИЗИРОВАННЫЕ ПРОГРАММНЫЕ ПАКЕТЫ

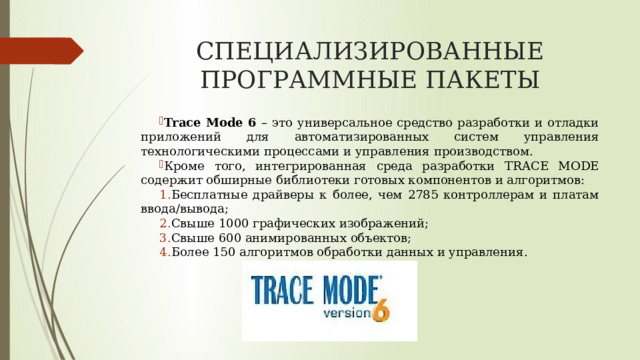

• Trace Mode 6 – это универсальное средство разработки и отладки приложений для автоматизированных систем управления технологическими процессами и управления производством.
• Кроме того, интегрированная среда разработки TRACE MODE содержит обширные библиотеки готовых компонентов и алгоритмов:

• Бесплатные драйверы к более, чем 2785 контроллерам и платам ввода/вывода;
• Свыше 1000 графических изображений;
• Свыше 600 анимированных объектов;
• Более 150 алгоритмов обработки данных и управления.

СПЕЦИАЛИЗИРОВАННЫЕ ПРОГРАММНЫЕ ПАКЕТЫ

• LabVIEW – это среда разработки и платформа для выполнения программ, созданных на графическом языке программирования «G» фирмы National Instruments.
• Основные преимущества использования среды разработки LabVIEW:

• Быстрый старт с LabView.
• Гибкость и масштабируемость.
• Совместимость с другими производителями.
• Экономия времени и средств.
• Повышение производительности тестовых систем.
• Поддержка новейших технологий для персонального компьютера.
