Ящичные угловые соединения

технология ручной

обработки древесины

СТОЛЯРНЫЕ

СОЕДИНЕНИЯ

Ящичные угловые соединения

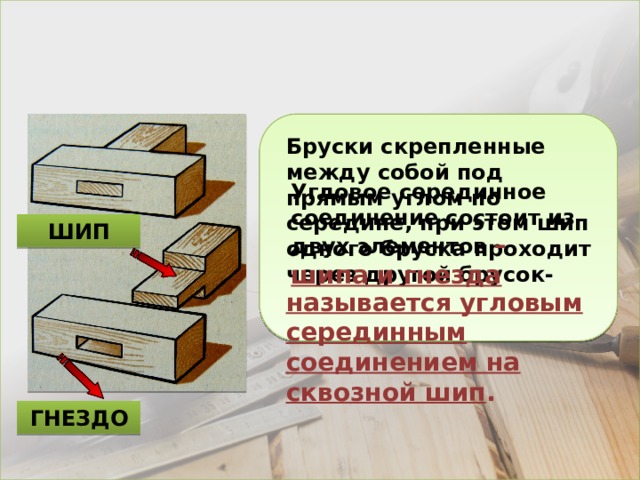

Бруски скрепленные между собой под прямым углом по середине, при этом шип одного бруска проходит через другой брусок- называется угловым серединным соединением на сквозной шип .

Угловое серединное соединение состоит из двух элементов – шипа и гнезда

ШИП

ГНЕЗДО

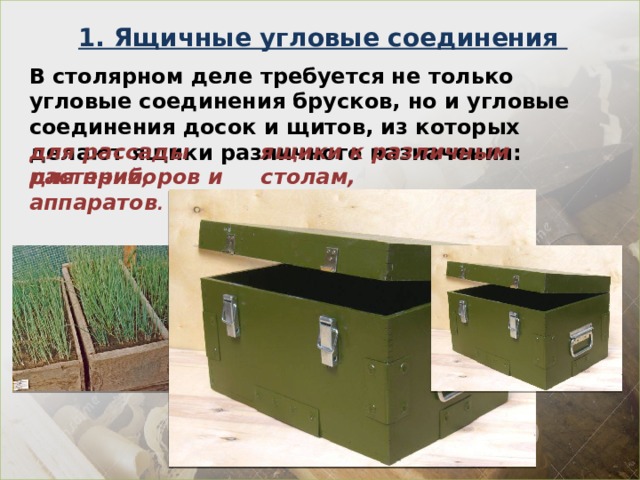

1. Ящичные угловые соединения

В столярном деле требуется не только угловые соединения брусков, но и угловые соединения досок и щитов, из которых делают ящики различного назначения:

для рассады растений,

ящики к различным столам,

для приборов и аппаратов .

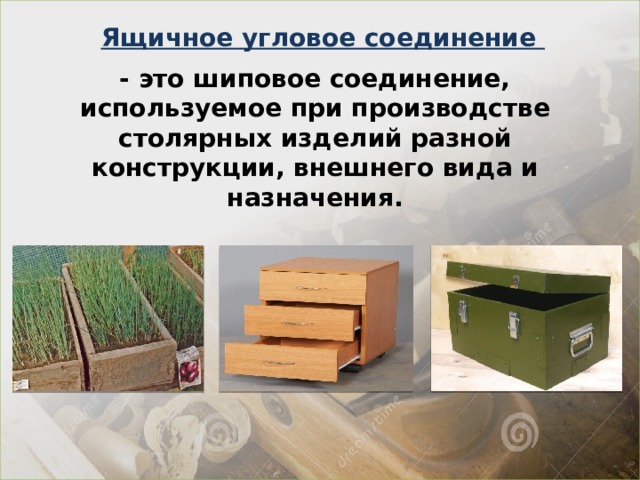

Ящичное угловое соединение

- это шиповое соединение, используемое при производстве столярных изделий разной конструкции, внешнего вида и назначения.

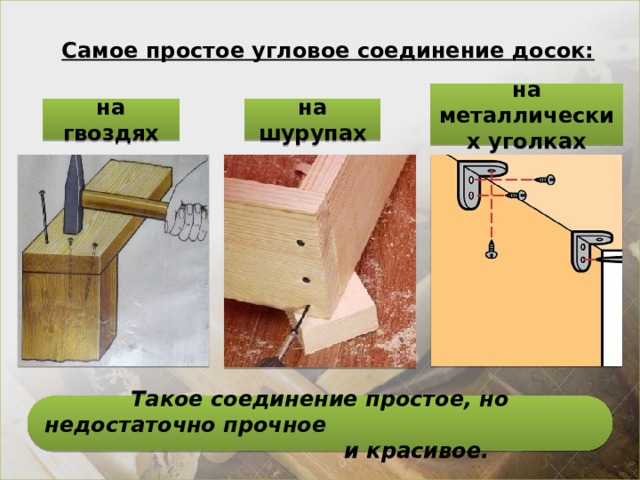

Самое простое угловое соединение досок:

на металлических уголках

на гвоздях

на шурупах

Такое соединение простое, но недостаточно прочное и красивое.

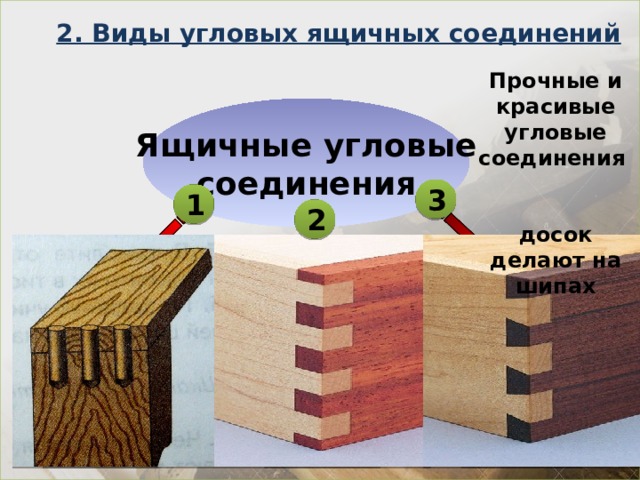

2. Виды угловых ящичных соединений

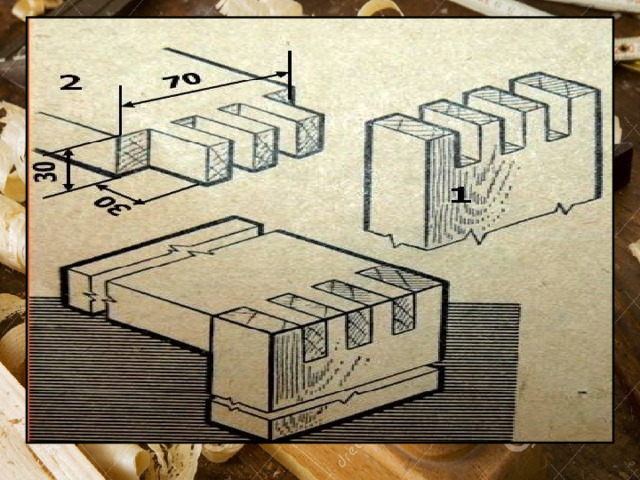

Прочные и красивые угловые соединения досок делают на шипах

Ящичные угловые

соединения

3

1

2

соединение на

соединение

соединение на

вставной круглый

прямой открытый

«ласточкин хвост»

на открытый шип

шип

шип

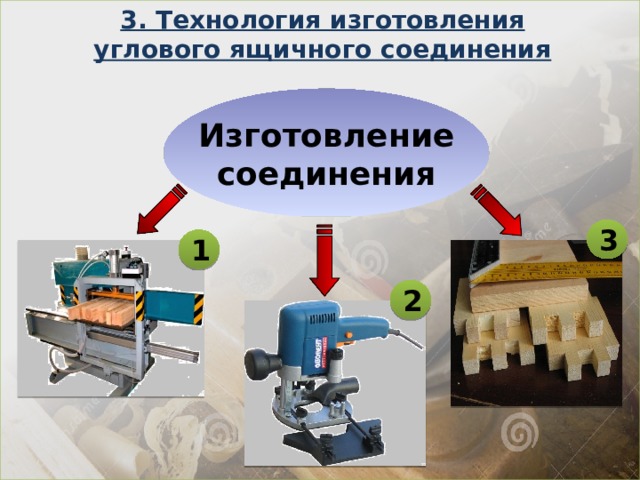

3. Технология изготовления углового ящичного соединения

Изготовление

соединения

3

1

2

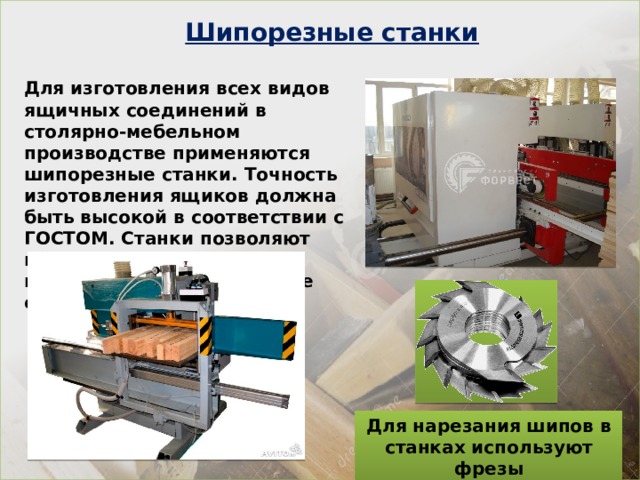

Шипорезные станки

Для изготовления всех видов ящичных соединений в столярно-мебельном производстве применяются шипорезные станки. Точность изготовления ящиков должна быть высокой в соответствии с ГОСТОМ. Станки позволяют получать точные детали, которые образуют прочные соединения.

Для нарезания шипов в станках используют фрезы

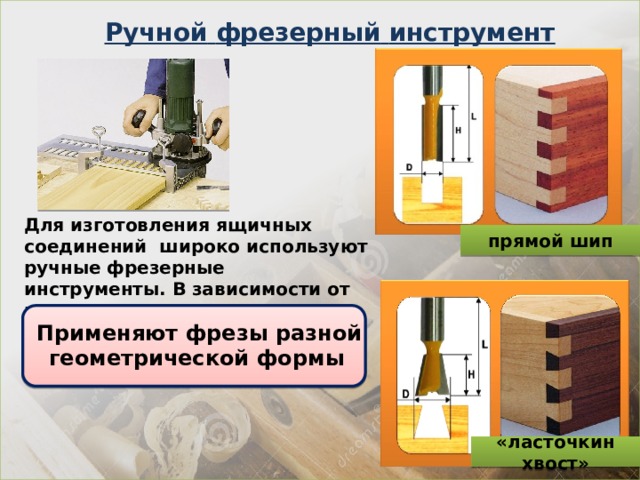

Ручной фрезерный инструмент

Для изготовления ящичных соединений широко используют ручные фрезерные инструменты. В зависимости от вида ящичного соединения:

прямой шип

Применяют фрезы разной геометрической формы

«ласточкин хвост»

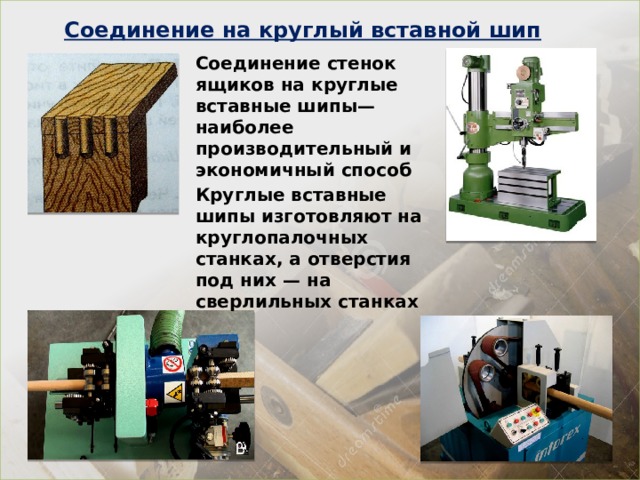

Соединение на круглый вставной шип

Соединение стенок ящиков на круглые вставные шипы—наиболее производительный и экономичный способ

Круглые вставные шипы изготовляют на круглопалочных станках, а отверстия под них — на сверлильных станках

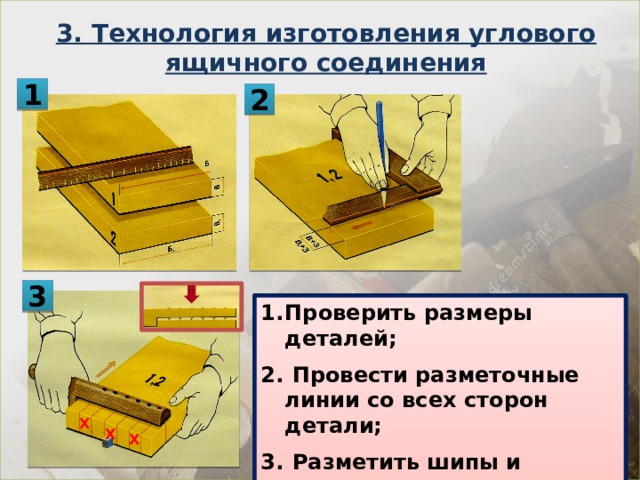

3. Технология изготовления углового ящичного соединения

1

2

3

• Проверить размеры деталей;
• Провести разметочные линии со всех сторон детали;
• Разметить шипы и проушины. ( пометить удаляемые участки « Х » ).

Х

Х

Х

4

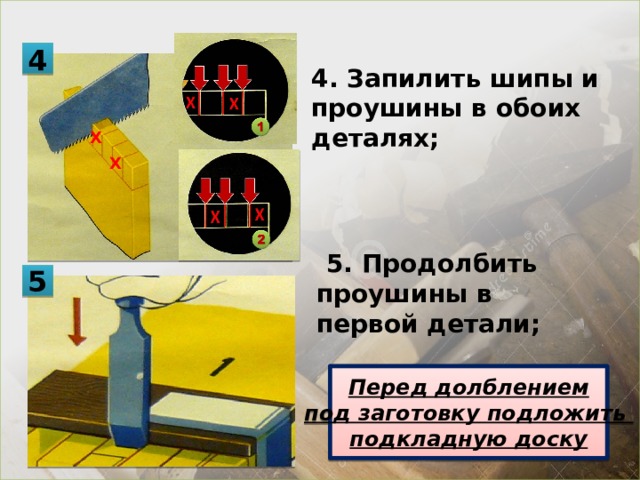

4. Запилить шипы и проушины в обоих деталях;

Х

Х

5. Продолбить проушины в первой детали;

5

Перед долблением

под заготовку подложить

подкладную доску

7

6

Х

Х

Х

Х

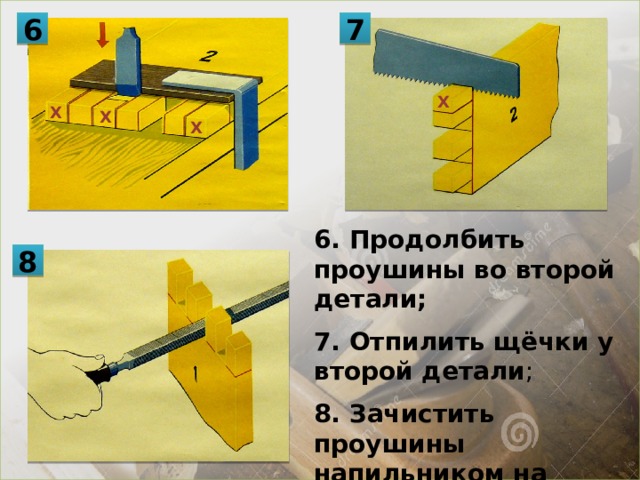

6. Продолбить проушины во второй детали;

7. Отпилить щёчки у второй детали ;

8. Зачистить проушины напильником на обоих деталях;

8

9

10

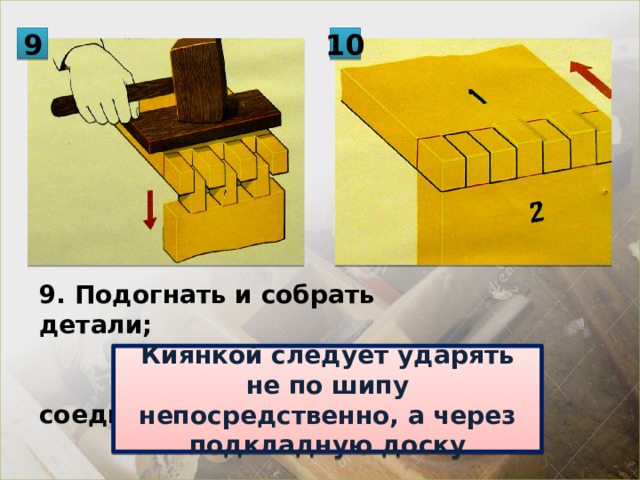

9. Подогнать и собрать детали; 10. Зачистить соединение.

Киянкой следует ударять не по шипу непосредственно, а через подкладную доску

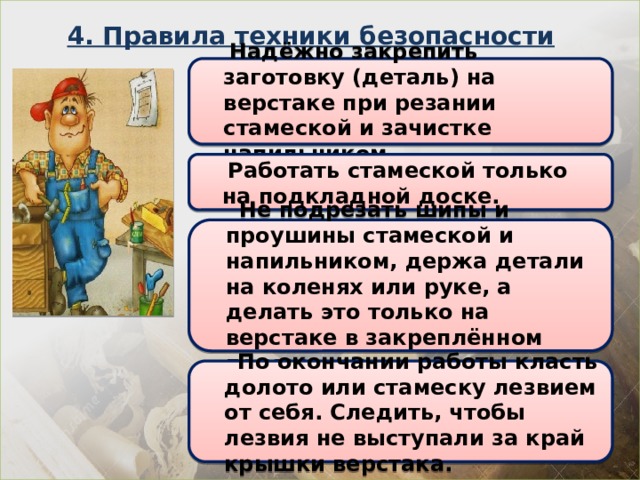

4. Правила техники безопасности

Надёжно закрепить заготовку (деталь) на верстаке при резании стамеской и зачистке напильником.

Работать стамеской только на подкладной доске.

Не подрезать шипы и проушины стамеской и напильником, держа детали на коленях или руке, а делать это только на верстаке в закреплённом положении.

По окончании работы класть долото или стамеску лезвием от себя. Следить, чтобы лезвия не выступали за край крышки верстака.

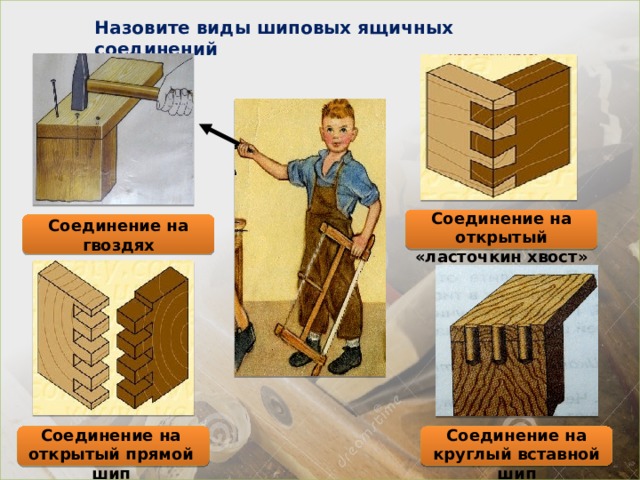

Назовите виды шиповых ящичных соединений

Соединение на открытый «ласточкин хвост»

Соединение на гвоздях

Соединение на круглый вставной шип

Соединение на открытый прямой шип

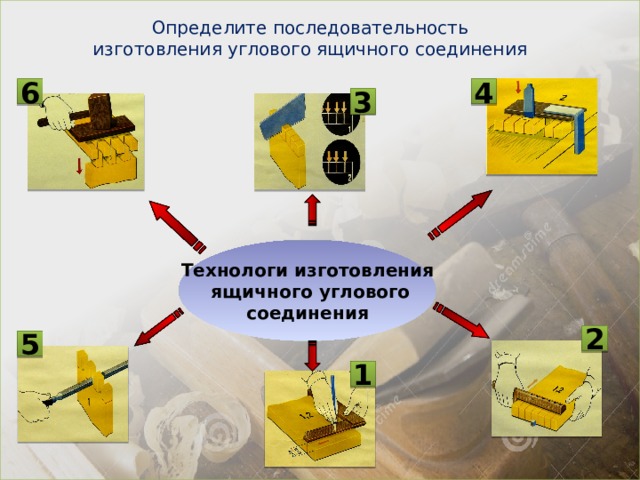

Определите последовательность изготовления углового ящичного соединения

6

4

3

Технологи изготовления

ящичного углового

соединения

2

5

1

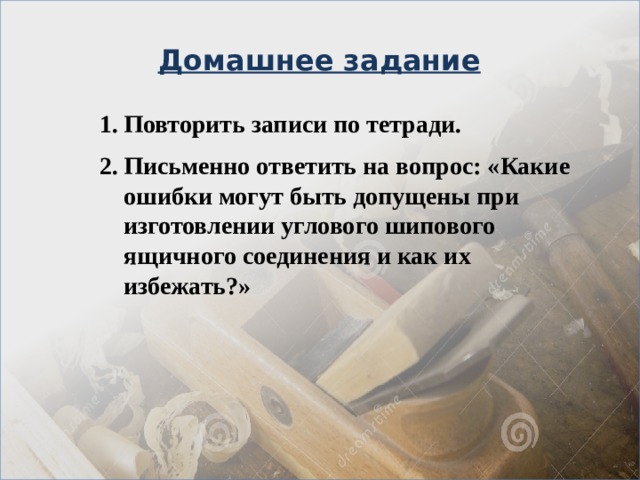

Домашнее задание

• Повторить записи по тетради.
• Письменно ответить на вопрос: «Какие ошибки могут быть допущены при изготовлении углового шипового ящичного соединения и как их избежать?»
