Конструирование

Тема программы

«Проектирование женской поясной одежды»

6 класс

• Подготовил учитель технологии
• МБОУ «Центр образования №13
• им. Е.Н.Волкова»
• Надежда Юрьевна Иванская

Содержание:

Урок 1. Конструирование юбки.

• Проверочный тест по теме: «Снятие мерок»;
• Основные конструкции юбки;
• Конструкция прямой юбки;
• Вопросы по теме: «Покрои юбки»;
• Последовательность построения чертежа прямой юбки.
• Понятия;
• Подготовка альбомного листа для построения чертежа;
• Построение чертежа сетки прямой юбки;
• Вопросы по теме: «Сетка чертежа прямой юбки».

Урок 2. Построение чертежа прямой юбки.

• Построение чертежа прямой юбки.
• Вопросы по теме: «Чертеж прямой юбки».

Урок 1. Конструирование юбки

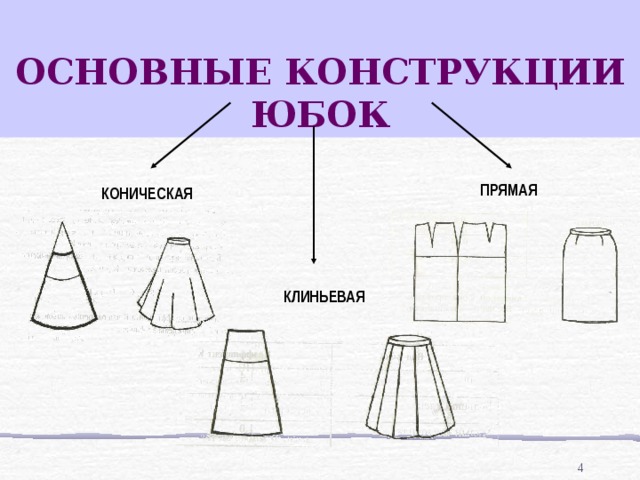

ОСНОВНЫЕ КОНСТРУКЦИИ ЮБОК

ПРЯМАЯ

КОНИЧЕСКАЯ

КЛИНЬЕВАЯ

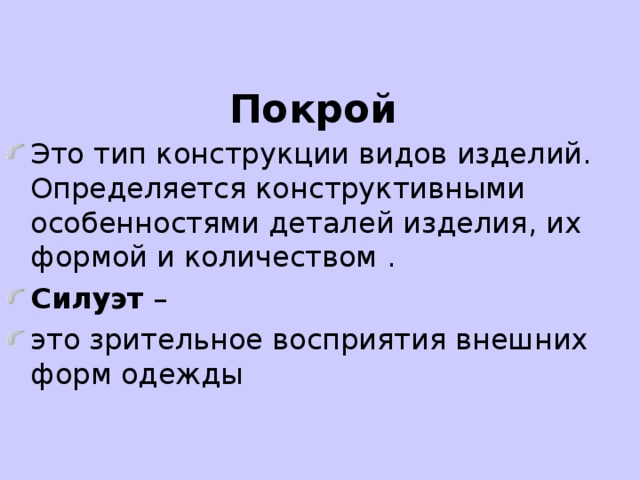

Покрой

• Это тип конструкции видов изделий. Определяется конструктивными особенностями деталей изделия, их формой и количеством .
• Силуэт –
• это зрительное восприятия внешних форм одежды

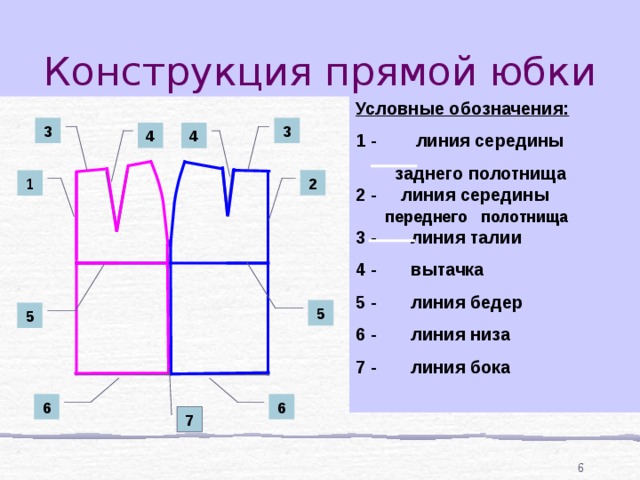

Конструкция прямой юбки

Условные обозначения:

1 - линия середины

заднего полотнища

2 - линия середины

переднего полотнища

3 - линия талии

4 - вытачка

5 - линия бедер

6 - линия низа

7 - линия бока

3

3

4

4

2

1

5

5

6

6

7

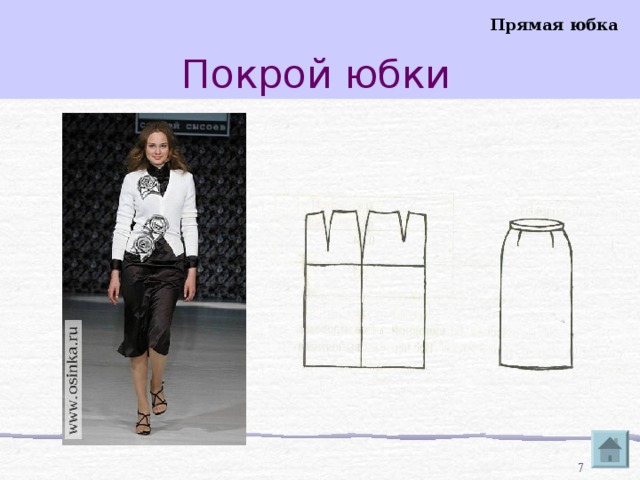

Покрой юбки

Прямая юбка

6

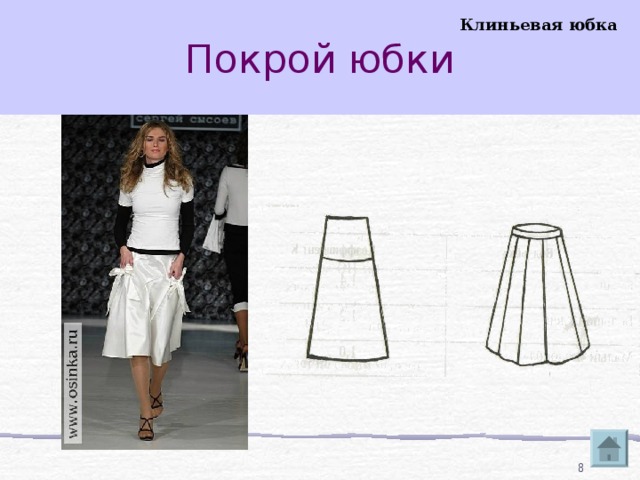

Покрой юбки

Клиньевая юбка

Покрой юбки

Прямая юбка

Покрой юбки

Клиньевая юбка

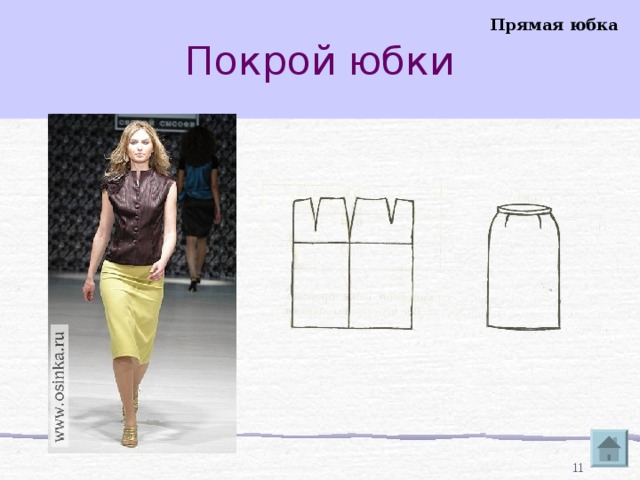

Покрой юбки

Прямая юбка

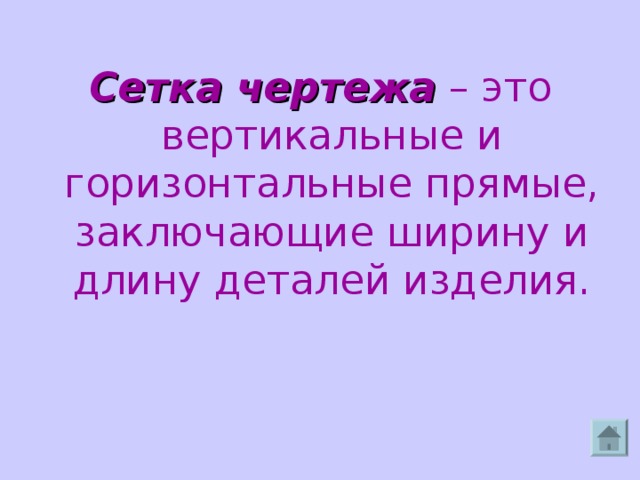

Сетка чертежа – это вертикальные и горизонтальные прямые, заключающие ширину и длину деталей изделия.

Прибавка – это величина, которую добавляют к размеру снятой мерки, чтобы готовое изделие было достаточно свободным

и удобным к носке.

П т – прибавка по талии

П б – прибавка по бедрам

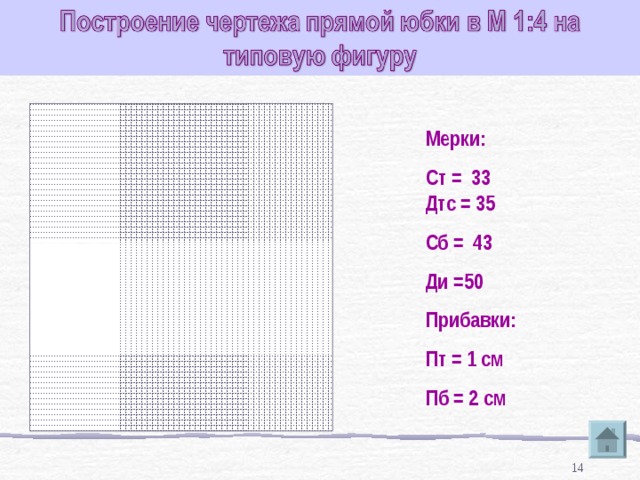

Мерки:

Ст = 33 Дтс = 35

Сб = 43

Ди =50

Прибавки:

Пт = 1 см

Пб = 2 см

Масштаб -

• Это величина, указывающая во сколько раз настоящие размеры предметов меньше или больше соответствующего размера на чертеже

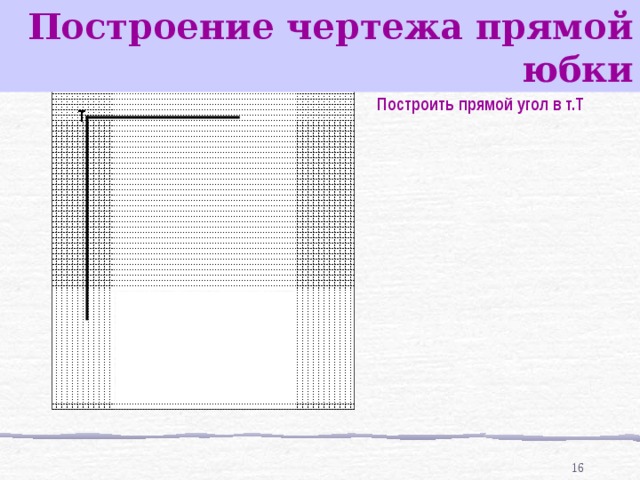

Построение чертежа прямой юбки

Построение чертежа сетки

Построить прямой угол в т.Т

Т

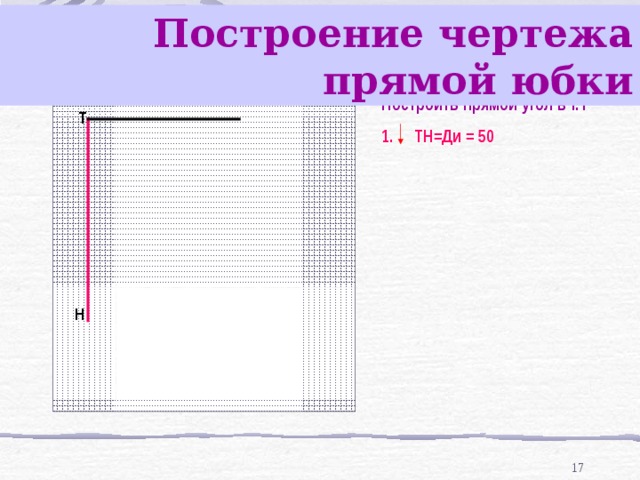

Построение чертежа прямой юбки

Построить прямой угол в т.Т

1. ТН=Ди = 50

Т

Н

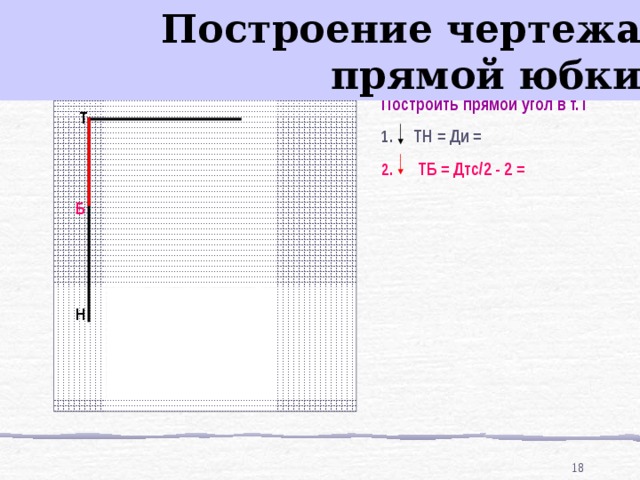

Построение чертежа прямой юбки

Построить прямой угол в т.Т

• ТН = Ди =

• ТБ = Дтс/2 - 2 =

Т

Б

Н

17

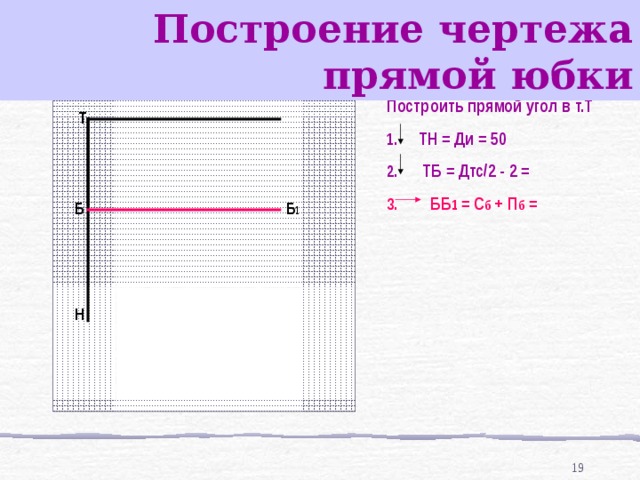

Построение чертежа прямой юбки

Построить прямой угол в т.Т

• ТН = Ди = 50
• ТБ = Дтс/2 - 2 =

• ББ 1 = С б + П б =

Т

Б

Б 1

Н

18

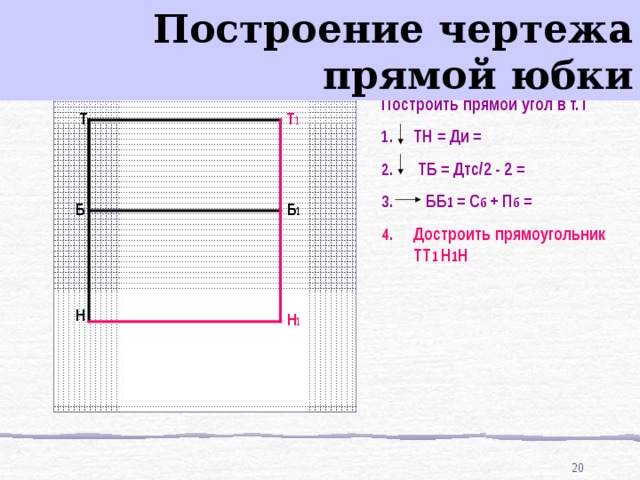

Построение чертежа прямой юбки

Построить прямой угол в т.Т

• ТН = Ди =
• ТБ = Дтс/2 - 2 =
• ББ 1 = С б + П б =

• Достроить прямоугольник ТТ 1 Н 1 Н

Т 1

Т

Б 1

Б

Н

Н 1

19

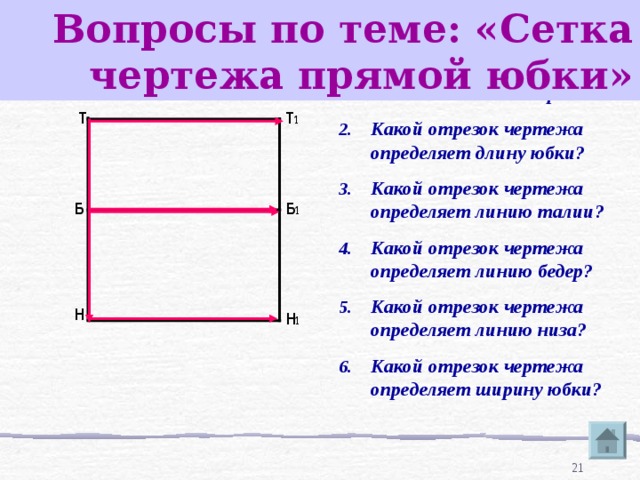

Вопросы по теме: «Сетка чертежа прямой юбки»

• Что такое сетка чертежа?
• Какой отрезок чертежа определяет длину юбки?
• Какой отрезок чертежа определяет линию талии?
• Какой отрезок чертежа определяет линию бедер?
• Какой отрезок чертежа определяет линию низа?
• Какой отрезок чертежа определяет ширину юбки?

Т 1

Т

Б 1

Б

Н

Н 1

20

Урок 2. Построение чертежа прямой юбки по своим меркам

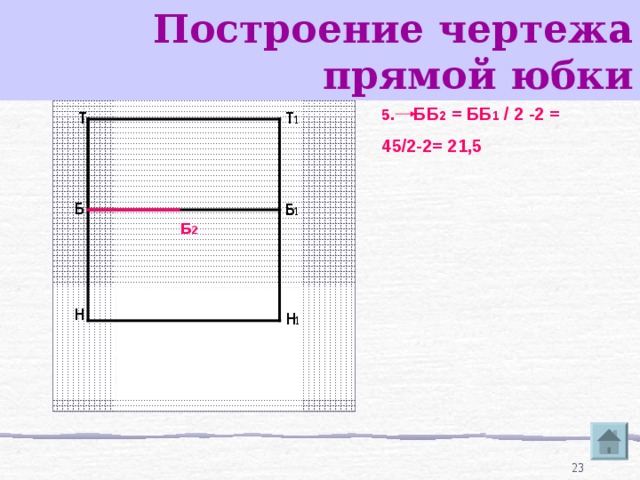

Построение чертежа прямой юбки

• ББ 2 = ББ 1 / 2 -2 =

45/2-2= 21,5

Т

Т 1

Б

Б 1

Б 2

Н

Н 1

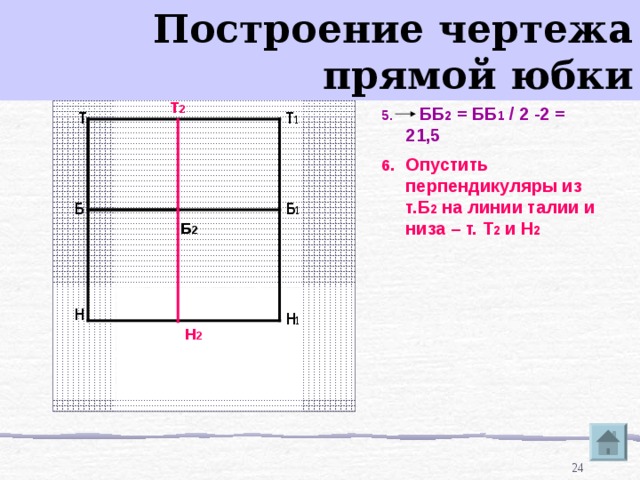

Построение чертежа прямой юбки

Т 2

• ББ 2 = ББ 1 / 2 -2 = 21,5

• Опустить перпендикуляры из т.Б 2 на линии талии и низа – т. Т 2 и Н 2

Т

Т 1

Б 1

Б

Б 2

Н

Н 1

Н 2

23

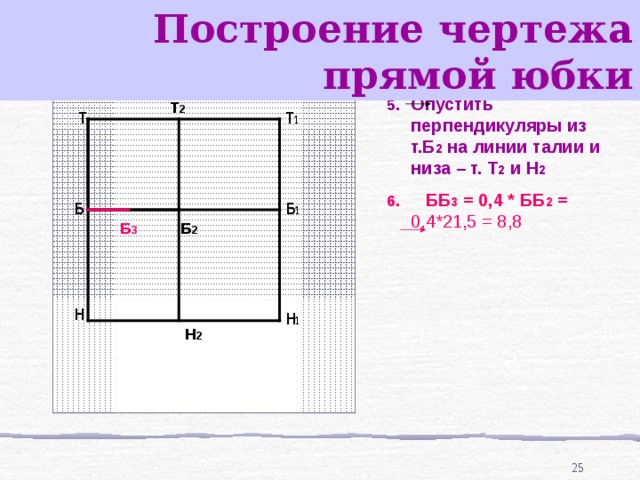

Построение чертежа прямой юбки

• Опустить перпендикуляры из т.Б 2 на линии талии и низа – т. Т 2 и Н 2

• ББ 3 = 0,4 * ББ 2 = 0,4*21,5 = 8,8

Т 2

Т

Т 1

Б 1

Б

Б 2

Б 3

Н

Н 1

Н 2

24

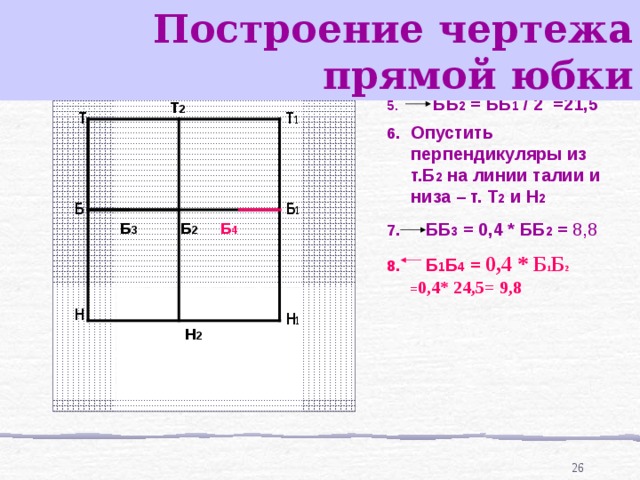

Построение чертежа прямой юбки

• ББ 2 = ББ 1 / 2 =21,5
• Опустить перпендикуляры из т.Б 2 на линии талии и низа – т. Т 2 и Н 2
• ББ 3 = 0,4 * ББ 2 = 8,8

• Б 1 Б 4 = 0,4 * Б 1 Б 2 = 0,4* 24,5= 9,8

Т 2

Т

Т 1

Б 1

Б

Б 2

Б 3

Б 4

Н

Н 1

Н 2

25

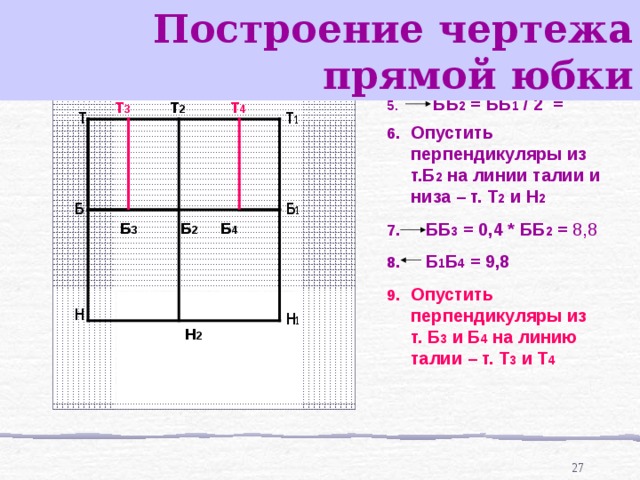

Построение чертежа прямой юбки

• ББ 2 = ББ 1 / 2 =
• Опустить перпендикуляры из т.Б 2 на линии талии и низа – т. Т 2 и Н 2
• ББ 3 = 0,4 * ББ 2 = 8,8
• Б 1 Б 4 = 9,8

• Опустить перпендикуляры из т. Б 3 и Б 4 на линию талии – т. Т 3 и Т 4

Т 4

Т 2

Т 3

Т 1

Т

Б

Б 1

Б 3

Б 4

Б 2

Н

Н 1

Н 2

26

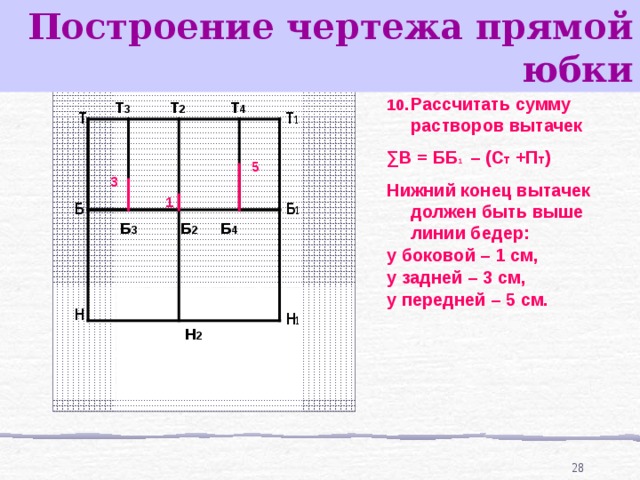

Построение чертежа прямой юбки

• Рассчитать сумму растворов вытачек

∑ В = ББ 1 – (С т +П т )

Нижний конец вытачек должен быть выше линии бедер:

у боковой – 1 см,

у задней – 3 см,

у передней – 5 см.

Т 4

Т 3

Т 2

Т 1

Т

5

3

1

Б 1

Б

Б 3

Б 4

Б 2

Н

Н 1

Н 2

27

Построение чертежа прямой юбки

11. Боковая вытачка

Т 5 Т 6 = 0,5 * ∑В =

Т 2

Т 3

Т 4

Т

Т 1

Т 5

Т 6

5

3

1

Б 1

Б

Б 4

Б 3

Б 2

Н

Н 1

Н 2

28

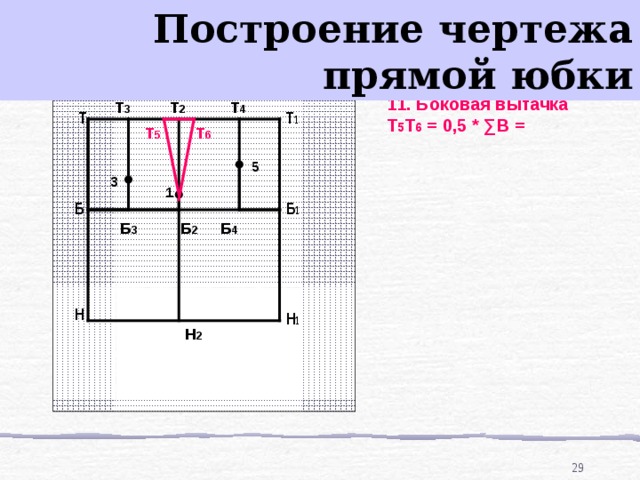

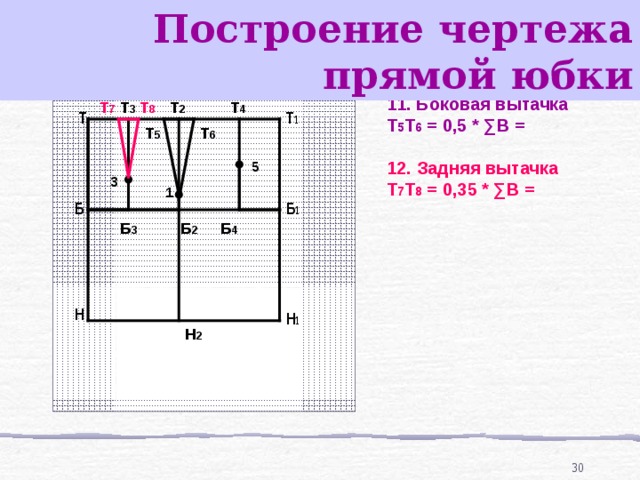

Построение чертежа прямой юбки

11. Боковая вытачка

Т 5 Т 6 = 0,5 * ∑В =

12. Задняя вытачка

Т 7 Т 8 = 0,35 * ∑В =

Т 7

Т 8

Т 2

Т 4

Т 3

Т 1

Т

Т 5

Т 6

5

3

1

Б

Б 1

Б 4

Б 3

Б 2

Н

Н 1

Н 2

29

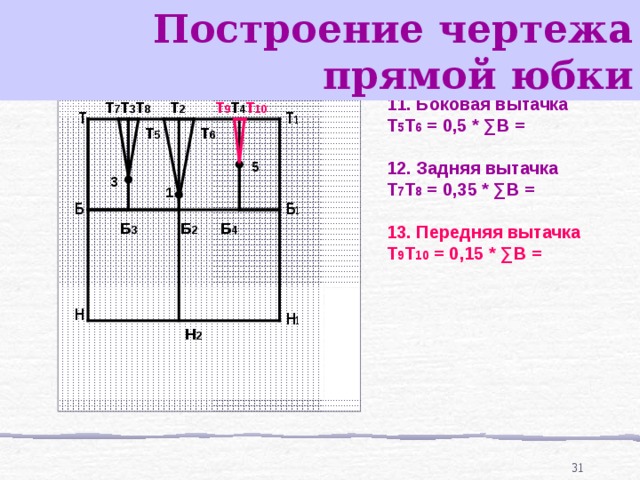

Построение чертежа прямой юбки

11. Боковая вытачка

Т 5 Т 6 = 0,5 * ∑В =

12. Задняя вытачка

Т 7 Т 8 = 0,35 * ∑В =

13. Передняя вытачка

Т 9 Т 10 = 0,15 * ∑В =

Т 9

Т 10

Т 2

Т 4

Т 7

Т 8

Т 3

Т

Т 1

Т 6

Т 5

5

3

1

Б 1

Б

Б 4

Б 3

Б 2

Н

Н 1

Н 2

30

Построение чертежа прямой юбки

14. Подъем линии талии

Т 5 Т 5 ′ = Т 6 Т 6 ′ = 1 см

Т 6 ′

Т 5 ′

Т 10

Т 9

Т 8

Т 2

Т 7

Т 3

Т 4

Т 1

Т

Т 6

Т 5

5

3

1

Б

Б 1

Б 4

Б 3

Б 2

Н

Н 1

Н 2

31

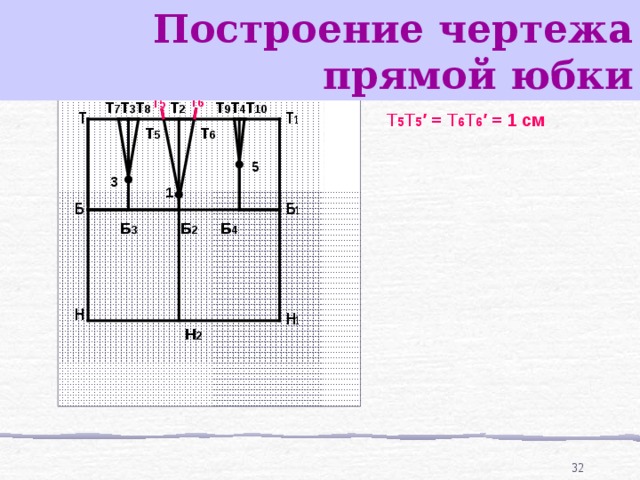

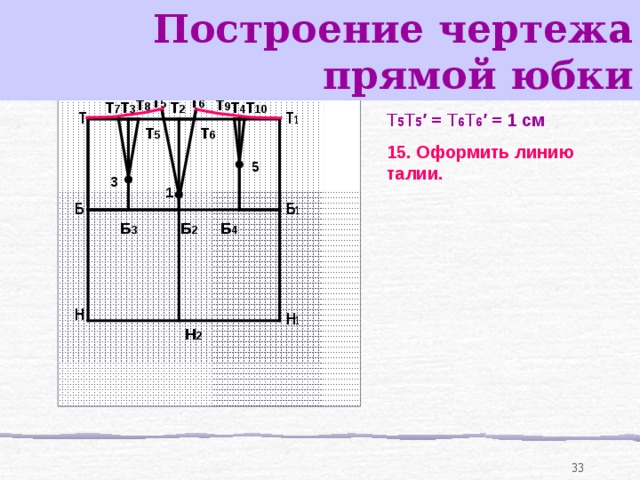

Построение чертежа прямой юбки

14. Подъем линии талии

Т 5 Т 5 ′ = Т 6 Т 6 ′ = 1 см

15. Оформить линию талии.

Т 6 ′

Т 5 ′

Т 8

Т 9

Т 3

Т 7

Т 2

Т 10

Т 4

Т

Т 1

Т 6

Т 5

5

3

1

Б 1

Б

Б 4

Б 3

Б 2

Н

Н 1

Н 2

32

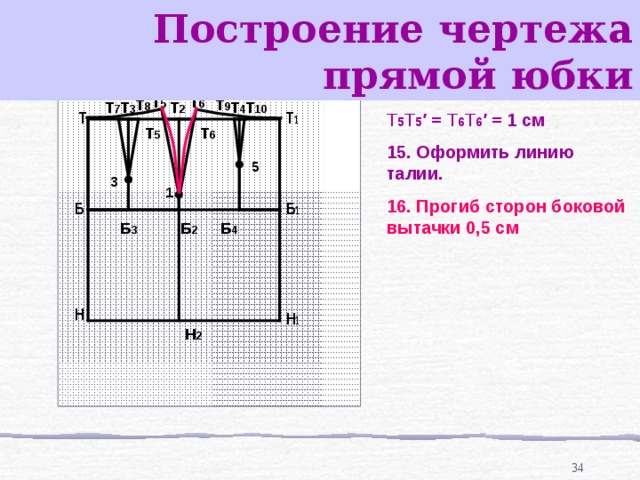

Построение чертежа прямой юбки

14. Подъем линии талии

Т 5 Т 5 ′ = Т 6 Т 6 ′ = 1 см

15. Оформить линию талии.

16. Прогиб сторон боковой вытачки 0,5 см

Т 6 ′

Т 5 ′

Т 8

Т 9

Т 10

Т 4

Т 3

Т 2

Т 7

Т

Т 1

Т 6

Т 5

5

3

1

Б

Б 1

Б 4

Б 3

Б 2

Н

Н 1

Н 2

33

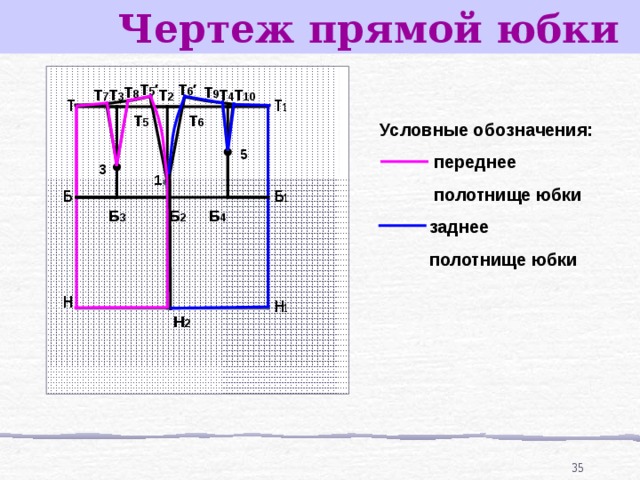

Чертеж прямой юбки

Т 6 ′

Т 5 ′

Т 8

Т 9

Т 2

Т 10

Т 7

Т 4

Т 3

Т 1

Т

Т 6

Т 5

Условные обозначения:

переднее

полотнище юбки

заднее

полотнище юбки

5

3

1

Б 1

Б

Б 4

Б 3

Б 2

Н

Н 1

Н 2

34

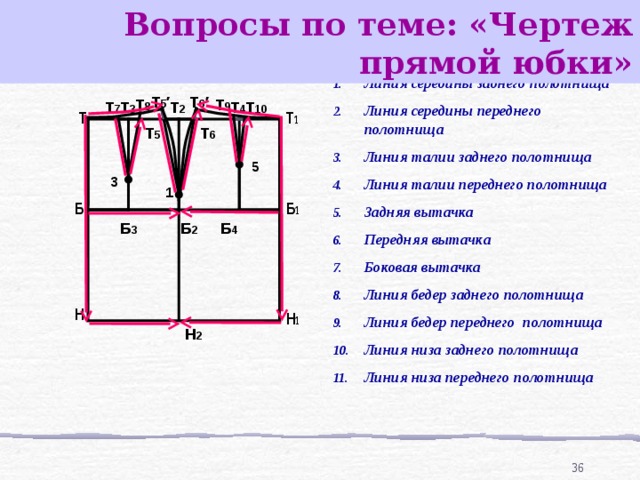

Вопросы по теме: «Чертеж прямой юбки»

• Линия середины заднего полотнища
• Линия середины переднего полотнища
• Линия талии заднего полотнища
• Линия талии переднего полотнища
• Задняя вытачка
• Передняя вытачка
• Боковая вытачка
• Линия бедер заднего полотнища
• Линия бедер переднего полотнища
• Линия низа заднего полотнища
• Линия низа переднего полотнища

Т 6 ′

Т 5 ′

Т 8

Т 9

Т 10

Т 7

Т 4

Т 2

Т 3

Т

Т 1

Т 6

Т 5

5

3

1

Б 1

Б

Б 3

Б 2

Б 4

Н

Н 1

Н 2

35

Спасибо за внимание!
