«Конструкторская документация»
КОНСТРУКТОРСКАЯ ДОКУМЕНТАЦИЯ
ПОДГОТОВИЛА УЧИТЕЛЬ ТЕХНОЛОГИИ МБОУ СШ № 10 МАЛЬЦЕВА
АЛЛА ВЛАДИМИРОВНА

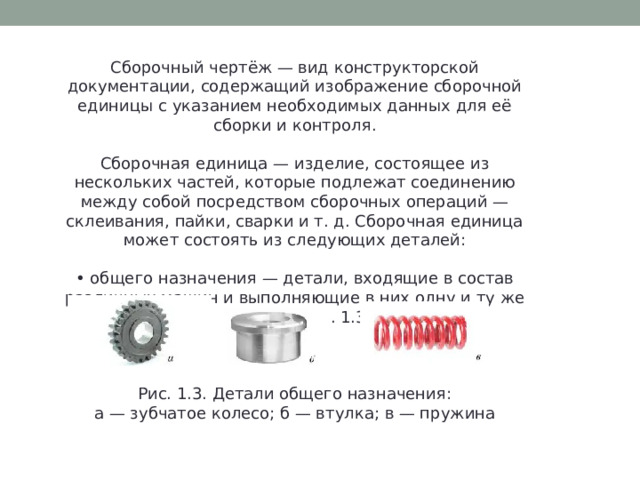

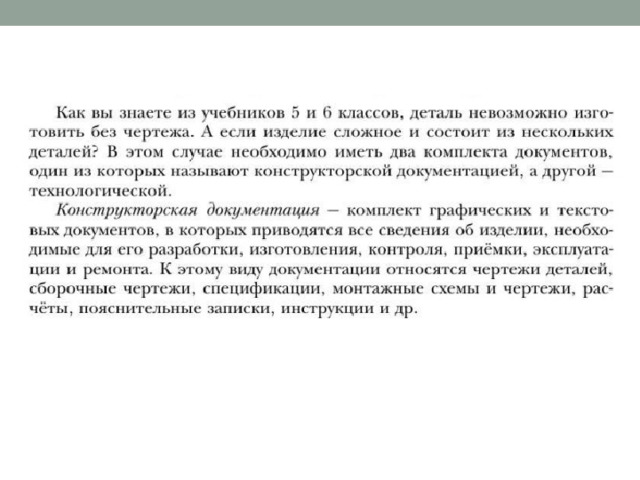

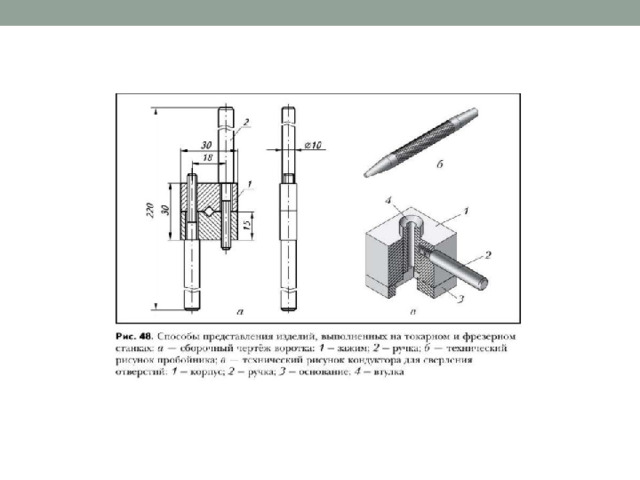

Сборочный чертёж — вид конструкторской документации, содержащий изображение сборочной единицы с указанием необходимых данных для её сборки и контроля.
Сборочная единица — изделие, состоящее из нескольких частей, которые подлежат соединению между собой посредством сборочных операций — склеивания, пайки, сварки и т. д. Сборочная единица может состоять из следующих деталей:
• общего назначения — детали, входящие в состав различных машин и выполняющие в них одну и ту же функцию (рис. 1.3);
Рис. 1.3. Детали общего назначения:
а — зубчатое колесо; б — втулка; в — пружина
• специального назначения — детали, используемые только в машинах определённого типа, например в определённых изделиях бытовой техники (рис. 1.4);
Рис. 1.4. Детали специального назначения:
а — кузов легкового автомобиля; б — корпус настенного фонаря; в — ручка чайника

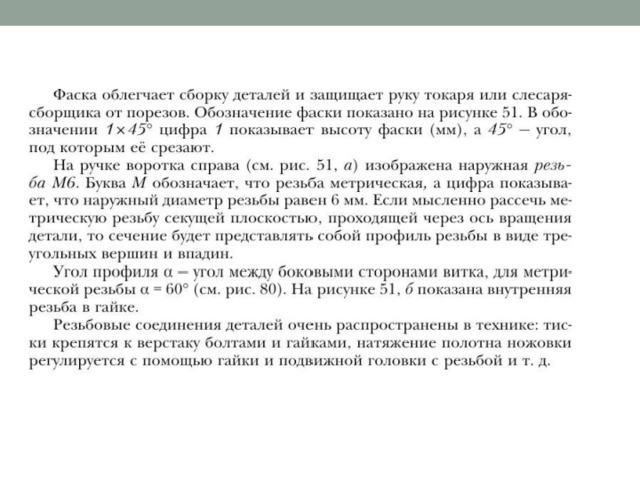

• стандартные детали — в основном это крепёжные и резьбовые детали (рис. 1.5).

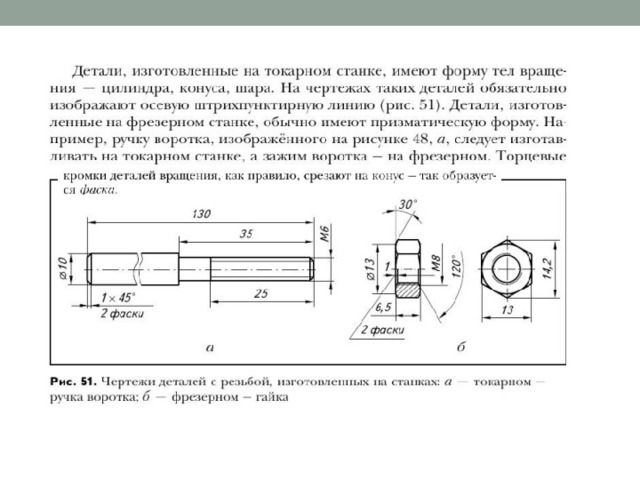

Рис. 1.5. Крепёжные и резьбовые детали

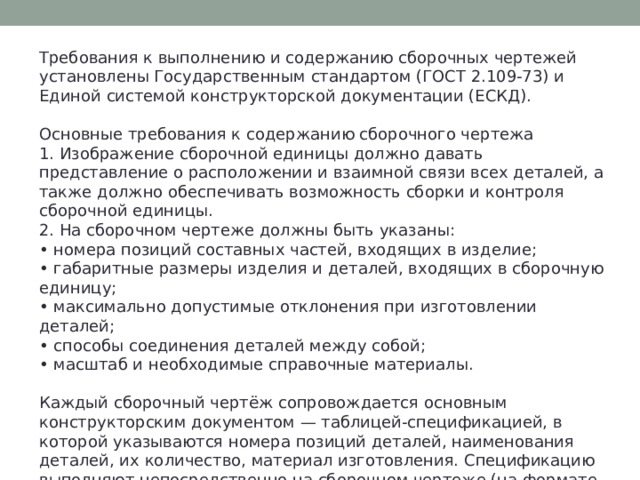

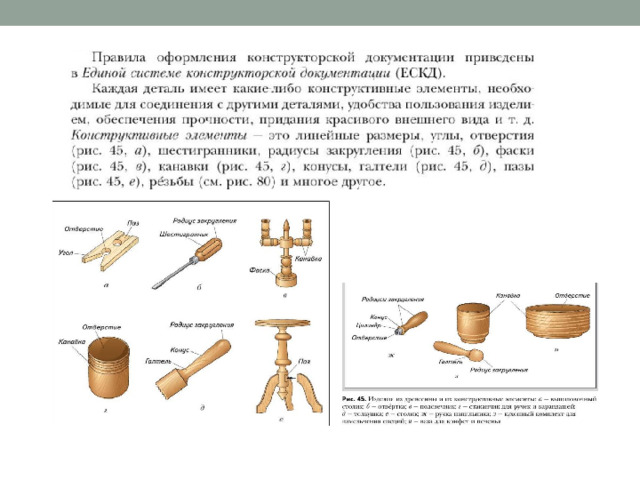

Требования к выполнению и содержанию сборочных чертежей установлены Государственным стандартом (ГОСТ 2.109-73) и Единой системой конструкторской документации (ЕСКД).
Основные требования к содержанию сборочного чертежа
1. Изображение сборочной единицы должно давать представление о расположении и взаимной связи всех деталей, а также должно обеспечивать возможность сборки и контроля сборочной единицы.
2. На сборочном чертеже должны быть указаны:
• номера позиций составных частей, входящих в изделие;
• габаритные размеры изделия и деталей, входящих в сборочную единицу;
• максимально допустимые отклонения при изготовлении деталей;
• способы соединения деталей между собой;
• масштаб и необходимые справочные материалы.
Каждый сборочный чертёж сопровождается основным конструкторским документом — таблицей-спецификацией, в которой указываются номера позиций деталей, наименования деталей, их количество, материал изготовления. Спецификацию выполняют непосредственно на сборочном чертеже (на формате А4).

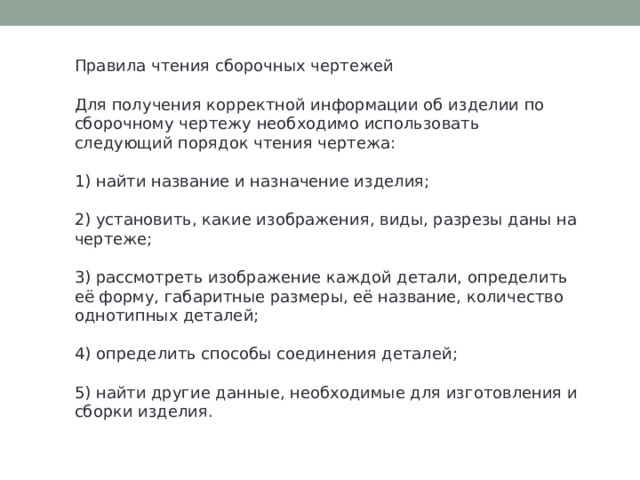

Правила чтения сборочных чертежей
Для получения корректной информации об изделии по сборочному чертежу необходимо использовать следующий порядок чтения чертежа:
1) найти название и назначение изделия;

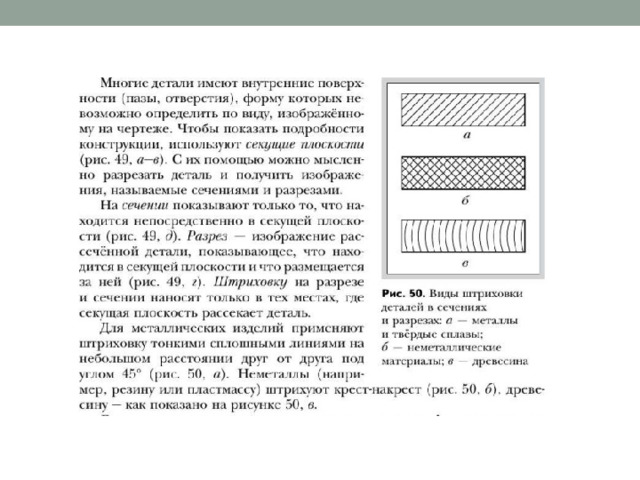

2) установить, какие изображения, виды, разрезы даны на чертеже;

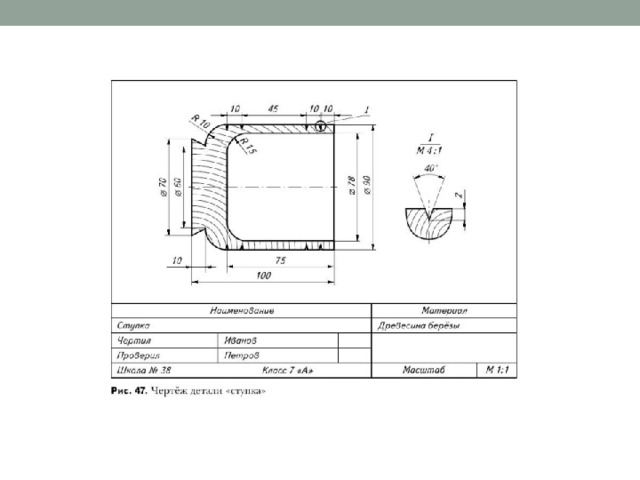

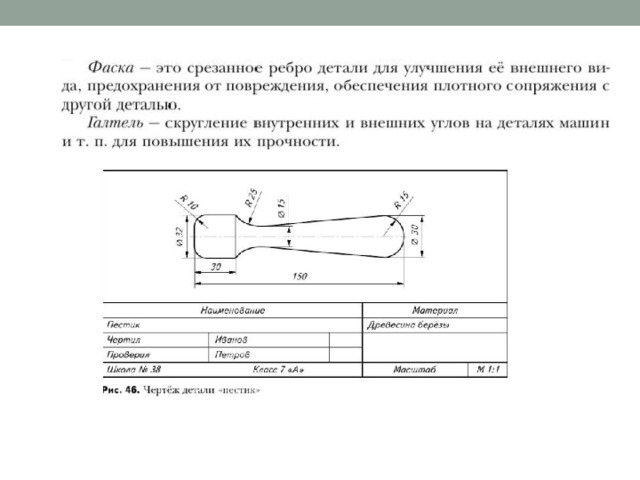

3) рассмотреть изображение каждой детали, определить её форму, габаритные размеры, её название, количество однотипных деталей;
4) определить способы соединения деталей;
5) найти другие данные, необходимые для изготовления и сборки изделия.
Практическая работа
«Чтение сборочного чертежа»
Цель работы, освоить правила чтения сборочного чертежа.
Оборудование и материалы сборочный чертёж.
Порядок выполнения работы
1. Рассмотрите рисунок подкладной доски для столярного верстака (рис. 1.6) и прочитайте её сборочный чертёж и спецификацию (рис. 1.7).
Рис. 1.6. Подкладная доска для столярного верстака:
а — рабочий вариант; б — процесс пиления деревянного бруска на подкладной доске

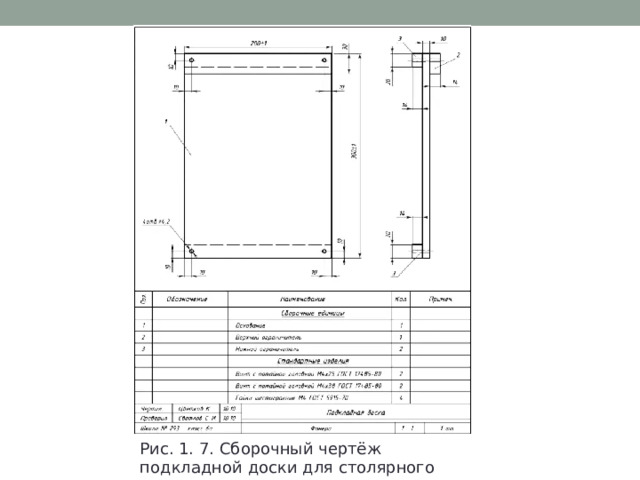

Рис. 1. 7. Сборочный чертёж подкладной доски для столярного верстака
2. В тетради запишите «Информация, полученная при чтении сборочного чертежа» и ответьте на вопросы.
• Каково название и назначение изделия?
• Какие виды представлены на чертеже?
• Какое количество деталей необходимо изготовить?
• Какие стандартные детали показаны на чертеже? Каково их количество?
• Каковы габаритные размеры деталей, входящих в изделие?
• Из какого материала изготовлены детали?
• Какой вид соединения деталей?
• Какой вид декоративной отделки используется для данного изделия?

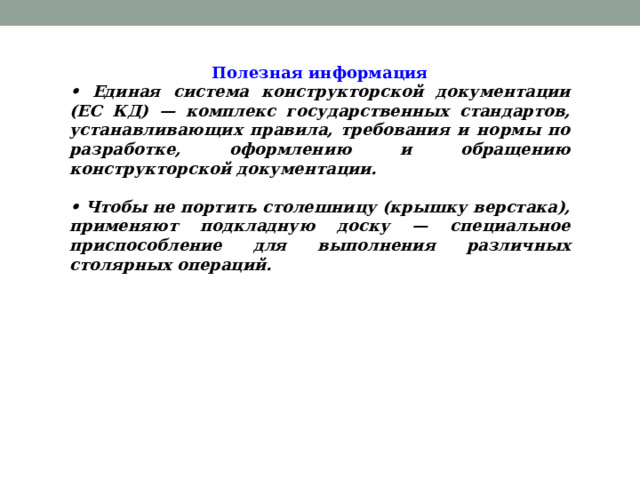

Полезная информация
• Единая система конструкторской документации (ЕС КД) — комплекс государственных стандартов, устанавливающих правила, требования и нормы по разработке, оформлению и обращению конструкторской документации.
• Чтобы не портить столешницу (крышку верстака), применяют подкладную доску — специальное приспособление для выполнения различных столярных операций.
