Лабораторная работа №15

Учреждение образования

«Мозырский государственный профессиональный лицей геологии»

Учебный предмет «Оборудование швейного производства»

Инструкция

по выполнению лабораторно – практического занятия

«Заправка ниток, регулировка натяжения ниток в краеобмёточных швейных машинах»

Мозырь 2018

Цель работы: изучить технические характеристики, основные регулировки в краеобмёточных и стачивающе - обмёточных швейных машинах, научиться заправлять швейные нити.

Оснащение работы: краеобмёточные и стачивающе – обмёточные швейные машины, набор игл, отвертка, набор ниток, образцы ткани различного ассортимента

Порядок выполнения работы

Работа выполняется в лаборатории, где на рабочем месте установлены краеобмёточные и стачивающе – обмёточные швейные машины. Перед работой необходимо пройти инструктаж по безопасным условиям труда.

1. Назначение машин и виды обмёточных строчек

Однониточный цепной стежок

В швейной промышленности машины однониточного цепного стежка применяются для стачивания меховых шкурок

Однониточный цепной обмёточный стежок
легко распускается, его применяют, например, в случаях, когда исключена опасность распускания строчки.

Образование двухниточного цепного обмёточного переплетения

Для обметывания срезов деталей швейных изделий из материалов костюмной и пальтовой групп чаще всего применяют машины двухниточного цепного обмёточного стежка

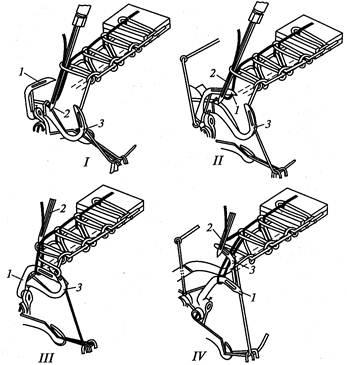

В процессе образования двухниточного цепного обметочного стежка участвуют игла, левый петлитель, ширитель, рейка и лапка. Образование стежка можно разделить на несколько этапов.

Образование трёхниточного цепного обмёточного переплетения

Для образования обметочного трехниточного переплетения ширитель заменяют правым петлителем, в который заправляют третью нитку.

1. Обмёточные машины 51 класса, 51 А класса

Машина 51 кл., 51 А кл. выпускается концерном «Подольск» Машина 51 кл. предназначена для обметывания срезов деталей трикотажных, плательных, бельевых изделий двух - или трехниточным цепным обметочным переплетением.

Машина 51 А кл. предназначена для обмётывания срезов материалов из деталей пальтовых и костюмных групп.

Частота вращения главного вала машины – до 3500 об/мин; длина стежка - от 3 до 6 мм; толщина материалов в сжатом состоянии под лапкой - до 2,5 мм; марка и тип иглы - 0029 № 60-70. Машина имеет механизм иглы и два петлителя. Возможна замена правого петлителя ширителем, тогда машина будет использовать только две нитки.

Машина 51-А кл. является модификацией машины 51 класса и отличается от нее только тем, что в ней применяется дифференциальный механизм перемещения тканей, состоящий из двух частей. Горизонтальное перемещение передней рейки больше чем задней, благодаря чему происходит растяжение ткани в процессе обметывания.

Эта промышленная швейная машина имеет централизованную фитильную смазку механизмов, расположенных под платформой машины. Для этой цели снизу под главным валом в корпусе отлит картер, периодический заполняемый маслом. Смазка механизмов, расположенных над платформой машины, выполняется с помощью масленки.

Смазывать машину 51 класса рекомендуется не реже 1 раза в месяц при интенсивном использовании. Смазывать нужно все трущиеся металлические узлы, желательно во время смазки постоянно проворачивая вал.

У машины предусмотрена регулировка натяжение ниток, давления нажимной лапки на материал, длина и ширина стежка.

Машина имеет 5 основных механизмов:

а) механизм иглы;

б) механизм петлителя;

в) механизм двигателя ткани;

г) механизм верхнего ножа;

д) механизм лапки.

Правильная заправка ниток является основным условием нормальной работы машины. При шитье трёхниточным швом заправка игольной нитки производится в следующем порядке:

При шитье двухниточным швом правый петлитель заменяется ширителем, который ниткой не заправляется.

4. Изучите основные неисправности в работе машины и методы их устранения

^{Перед устранением неисправности в работе машины о}тключите питание, и отсоедините шнур питания от электророзетки, иначе машина может придти в действие, если случайно будет нажата педаль, что может привести к ранению. После выключения двигатель некоторое время будет вращаться по инерции. Дождитесь полной остановки, и только потом приступайте к работе.

Составьте отчет и подготовьтесь к защите работы

Вопросы для защиты практической работы:

1. Расскажите о основных неисправностях в работе машины и методах их устранения

2. Дайте характеристику обмёточной машины 51 А класса.

3. Для каких операций применяется однониточный цепной стежок?

4. Для каких тканей применяется двухниточная цепная обмёточная машина?

5. Для каких тканей применяется трёхниточная цепная обмёточная машина?

Сделайте вывод о проделанной работе
