Лабораторная работа № 1

« Наблюдение действия магнитного поля на ток»

Цель: Исследовать взаимодействие тока с постоянным магнитом

Оборудование: Источник тока, ползунковый реостат, ключ, катушка, полосовой магнит, штатив на подставке, динамометр, миллиамперметр, соединительные провода.

Ход работы

Инструктаж

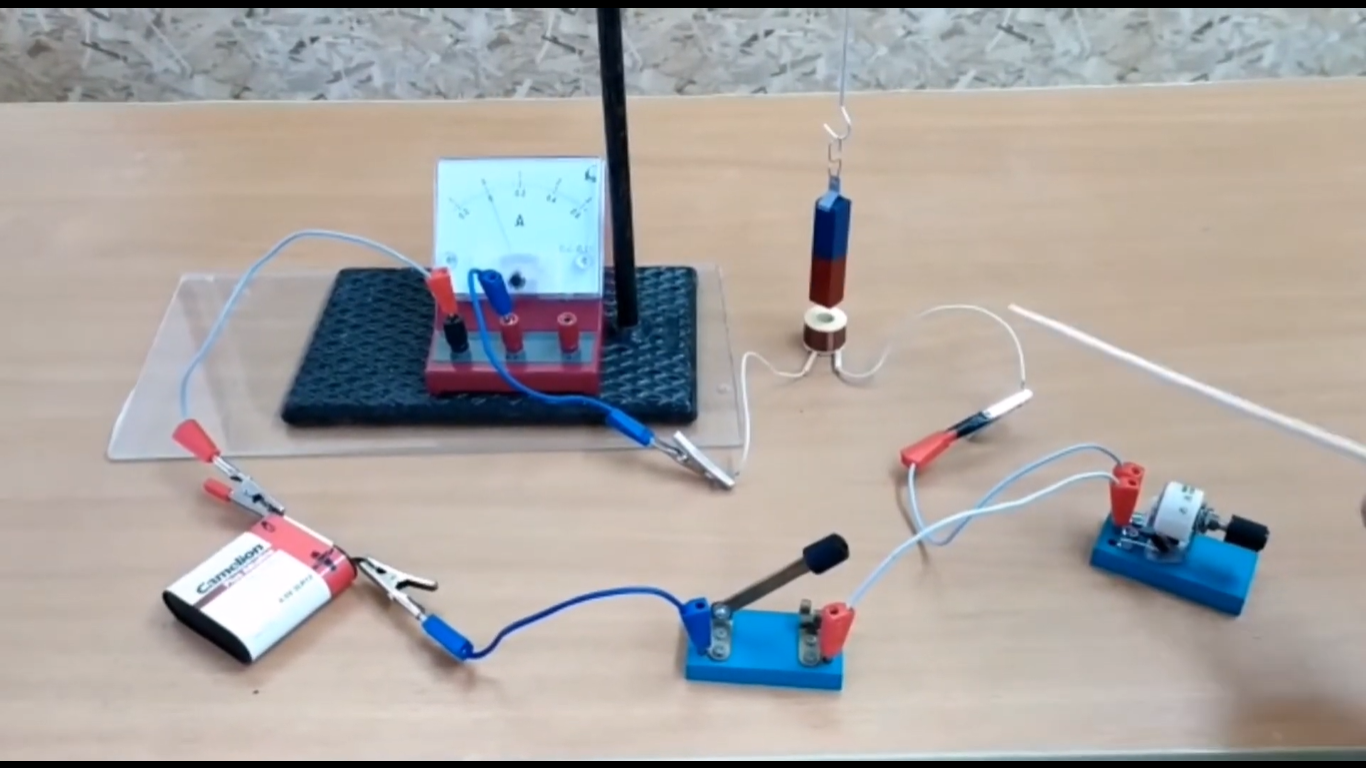

1.На штативе подвесьте динамометр, к динамометру прикрепите магнит, под магнитом расположите катушку и соберите электрическую схему.

2. Установите бегунок реостата в крайнем положении при максимальном сопротивлении.

3. Замкните цепь.

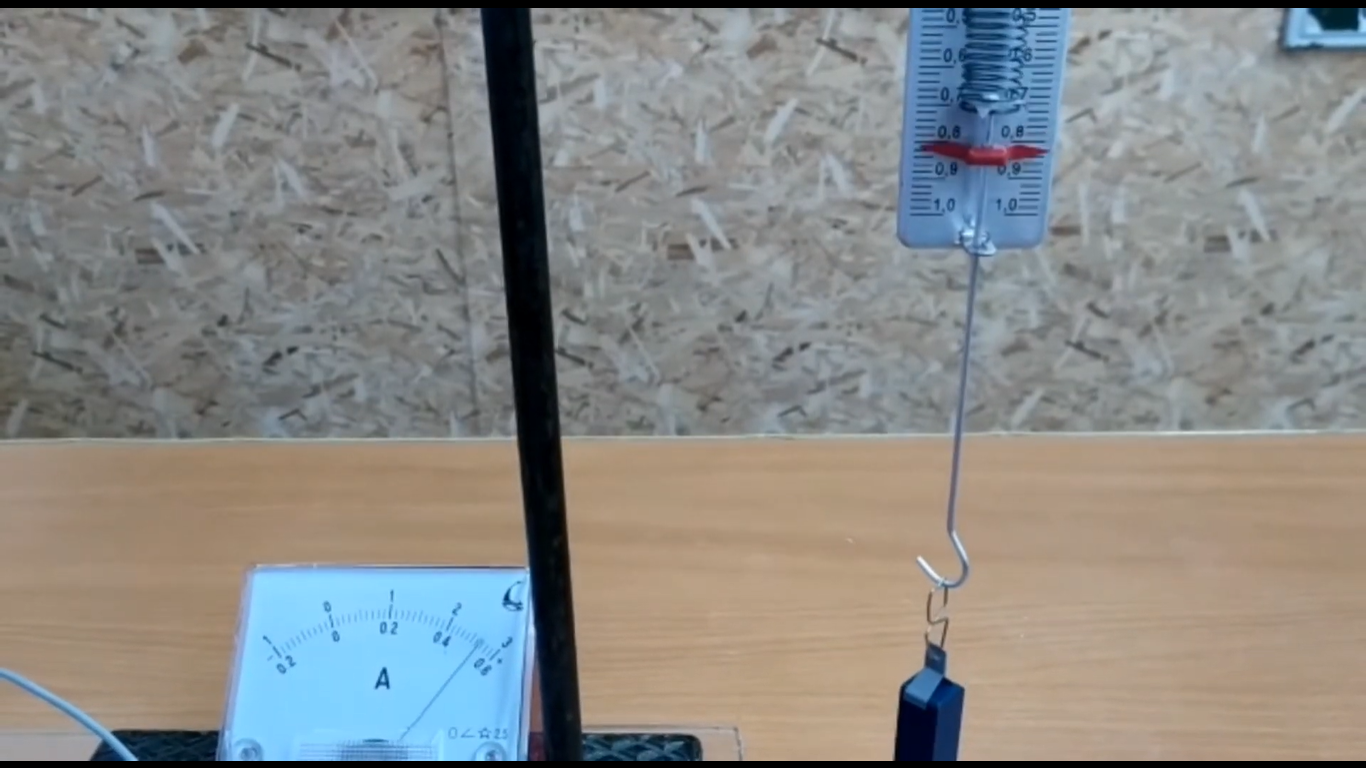

4. Измеряем показания динамометра под действием силы тяжести:

= 0,68 Н.

5. Изменяя силу тока в цепи (уменьшая сопротивление реостата) записываем показания динамометра.

Составим таблицу.

6.При направление тока с «+» на « - » в проводнике внутри катушки, катушка у нас подвижная, магнит постоянный. Мы наблюдаем отталкивания от южного полюса магнита и притягивание к северному полюсу магнита катушки с током.

7.Если поменять направление тока внутри катушки, при изменении направления тока с «-» на «+» южный полюс магнита притягивает катушку, а северный полюс магнита отталкивает моток катушки.

8. Снимаем показания динамометра при смене полюсов

_{9 . Вывод}
