Лабораторная работа №8

Лабораторная работа № 8

Изучение явления электромагнитной индукции

Цель работы: изучить условия возникновения индукционного тока, ЭДС индукции.

Оборудование: катушка, два полосовых магнита, миллиамперметр.

 Теория

   Явление электромагнитной индукции заключается в возникновении электрического тока в замкнутом контуре при изменении магнитного потока, пронизывающего контур.

   Ток, возникающий при явлении электромагнитной индук­ции, называют индукционным.

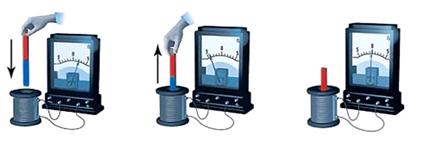

Рисунок 1.

   Строго говоря, при движении контура в магнит­ном поле генерируется не определенный ток , а определенная э. д. с.

    Фарадей экспериментально установил, что при изменении магнитного потока в проводящем контуре возникает ЭДС индукции E_инд, равная скорости изменения магнитного потока через поверхность, ограниченную контуром, взятой со знаком минус:

   Эта формула выражает закон Фарадея: э. д. с. индукции равна скорости изменения магнитного потока через поверхность, ограни­ченную контуром.

   Знак минус в формуле отражает правило Ленца.

   В 1833 году Ленц опытным путем доказал утверждение, которое называется правилом Ленца: индукционный ток, возбуждаемый в замкнутом контуре при изменении магнитного потока, всегда направлен так, что создаваемое им магнитное поле препятствует изменению магнитного потока, вызывающего индукционный ток.

   При возрастании магнитного потока Ф0, а ε_инд

   При уменьшении магнитного потока Ф_инд  0, т.е. магнитное поле индукционного тока увеличивает убывающий магнитный поток через контур.

Ход работы.

1. Подготовьте для отчета таблицу и по мере проведения опытов заполните её.

   2. Записать общий вывод по работе на основе проведённых наблюдений.

КОНТРОЛЬНЫЕ ВОПРОСЫ.

1. В чем заключается явление электромагнитной индукции?

2. Какой ток называют индукционным?

3. Сформулируйте закон электромагнитной индукции. Какой формулой он описывается?

4. Как формулируется правило Ленца?

5. Какова связь правила Ленца с законом сохранения энергии?
