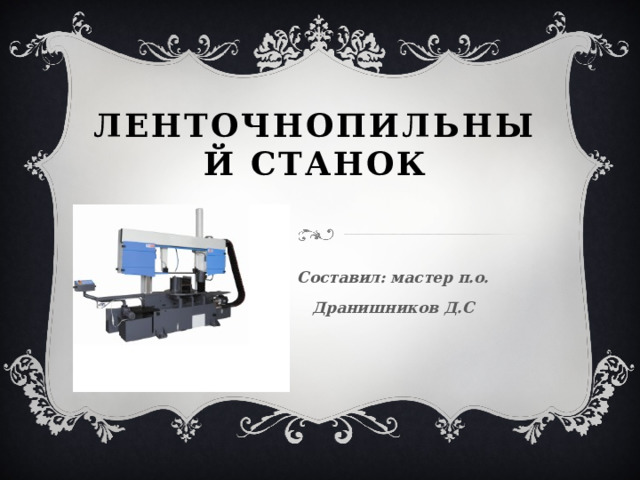

Ленточнопильные станки

Ленточнопильный станок

Составил: мастер п.о.

Дранишников Д.С

Ленточнопильный станок: принцип работы, применение и техника безопасности

Что такое ленточнопильный станок?

Определение

Ленточнопильный станок — это электроинструмент, оснащённый длинным пильным полотном в виде замкнутой ленты с зубьями. Полотно натянуто между двумя или более колёсами, что обеспечивает точный и равномерный рез.

Основные характеристики:

Используется для обработки дерева.

Применяется в деревообработке, производстве мебели

Отличается высокой точностью и возможностью выполнения фигурных резов.

Происхождение

История ленточной пилы до конца не ясна, но считается, что её изобрёл английский мастер. Однако из-за ограниченных технологий того времени широкое распространение она получила позже.

Принцип работы

Ленточная пила работает по простому, но эффективному механизму:

Два колеса приводят в движение непрерывное пильное полотно.

Зубья ленты врезаются в материал, выполняя рез.

Скорость и направление регулируются в зависимости от типа материала.

Ленточнопильные станки могут быть следующих видов:

Консольные станки . В их конструкцию входят поднимаемая и опускаемая пильная рама (консоль), а также станина. Предназначены для распила небольших по габаритам деталей.

Станки колонного типа . Могут быть одноколонными (одностоечными) или двухколонными (двухстоечными). В первом случае рама совершает движение по одной колонне, и здесь обычно нарезаются под разными углами среднегабаритные заготовки. Во втором варианте рама двигается по двум колоннам, что позволяет работать с труднообрабатываемыми материалами.

Станки портального типа . Модели отличаются наличием в конструкции статичного рабочего стола, вдоль которого происходит движение пильной рамы. Назначением является резка труднообрабатываемых крупногабаритных заготовок.

Вертикальные станки . Пильная рама у них расположена вертикально и имеет неподвижное состояние. Различают ручные станки, где деталь вручную фиксируется на столе, и модели с подвижной пильной рамой. Второй вариант применятся для раскроя крупногабаритных плит.

Горизонтальные станки.  В их конструкции пильная рама находится в горизонтальном положении. Могут производить не только прямую резку, но и под углом. Предназначены для работы с крупногабаритными деталями.

Также в зависимости от уровня автоматизации принято различать ручные, полуавтоматические и автоматические.

Применение ленточнопильных станков

Применение ленточнопильных станков

Ленточные пилы используются в различных отраслях благодаря своей универсальности. Вот на примере деревообработка.

Мебельное производство – вырезание сложных форм, изгибов, шиповых соединений.

Столярные работы – точный раскрой досок и бруса.

Резьба по дереву – создание декоративных элементов и скульптур.

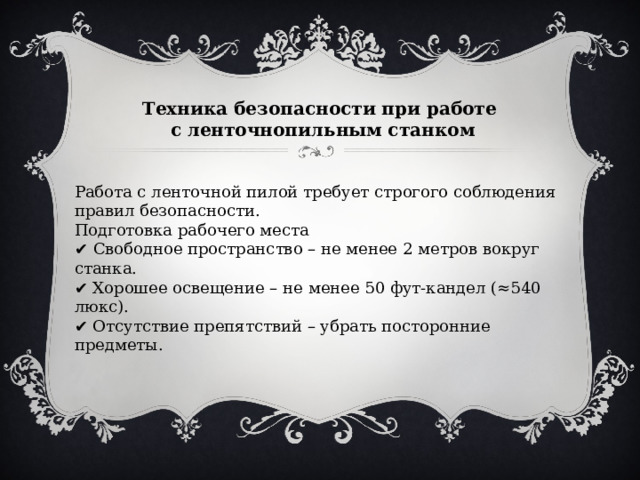

Техника безопасности при работе

с ленточнопильным станком

Работа с ленточной пилой требует строгого соблюдения правил безопасности.

Подготовка рабочего места

✔  Свободное пространство – не менее 2 метров вокруг станка. ✔ Хорошее освещение – не менее 50 фут-кандел (≈540 люкс). ✔ Отсутствие препятствий – убрать посторонние предметы.

Меры безопасности при эксплуатации

Использование СИЗ:

Защитные очки (от стружки и пыли).

Плотная одежда (без свисающих элементов).

Запрещено работать в перчатках!

Проверка оборудования:

Осмотр пильного полотна перед работой (трещины недопустимы).

Использование самого широкого полотна для устойчивости.

Экстренные действия:

Немедленная остановка при посторонних шумах или вибрации.

Ленточная пила в станках характеризуется следующими параметрами:

толщиной,

высотой,

длиной,

количеством зубьев на дюйм,

разводкой,

углом заточки,

Операционные рекомендации

Правильное положение тела – не наклоняться близко к полотну.

Контроль заготовки – надёжная фиксация материала.

Обучение операторов – регулярные инструктажи по ТБ.

Заключение

Ленточнопильный станок – это мощный и универсальный инструмент, применяемый в промышленности и ремесленном производстве. Правильная эксплуатация и соблюдение мер безопасности позволят использовать его эффективно и без риска для здоровья.
