Линии «СРЕЗА» И «ПЕРЕХОДА»

   Ранее уже упоминалось о том, что внешние и внутренние формы большинства предметов образуются сочетанием нескольких, часто различных по характеру поверхностей. Пересекаясь между собой, они образуют линии, которые принято называть линиями перехода, т.е. линиями, у которых одна поверхность переходит в другую.

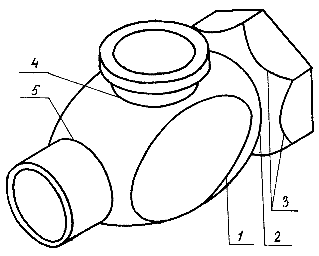

   На рис. 9.1 изображена деталь с несколькими линиями перехода. Линия 1 является границей между плоской и торовой поверхностями, 2 - торовой и конической, 3 - конической и плоскими (гранями призмы), 4 и 5 - торовой поверхностью корпуса и цилиндрическими поверхностями патрубков. Построение линий перехода и особенно их анализ встречаются в научно-исследовательской и практической деятельности химика-технолога при составлении и чтении диаграмм.

 Рис. 9.1.

Ъ

 Как правило, проекции линий пересечения поверхностей строятся на основании проекций точек, принадлежащих одновременно двум поверхностям. Затем одноименные проекции таких точек соединяются в линии. Причем, характер линий зависит от свойств пересекающихся поверхностей и от их взаимного расположения, а проекции линии пересечения могут находиться только в пределах наложения проекций поверхностей.

   Выбираемые при построении линий перехода точки условно подразделяются на две группы. К первой относятся: крайние точки линий - правые и левые, высшие и низшие; точки, в которых изменяется характер линий (их изломы, изгибы, переход одной линии в другую и т.д.); точки, лежащие на границе видимости. То есть к этой группе относятся точки, определяющие границы линии перехода. Такие точки называют характерными. Остальные точки, расположенные между точками первой группы, обычно называют промежуточными.

   В практике выполнения чертежей чаще всего встречается пересечение гранных геометрических тел, гранного геометрического тела с телом вращения, тел вращения.
