«Линзы, оптическая сила линзы, изображения даваемые линзой»
ЛИНЗЫ
Оптическая сила линзы.
Физика 8 класс

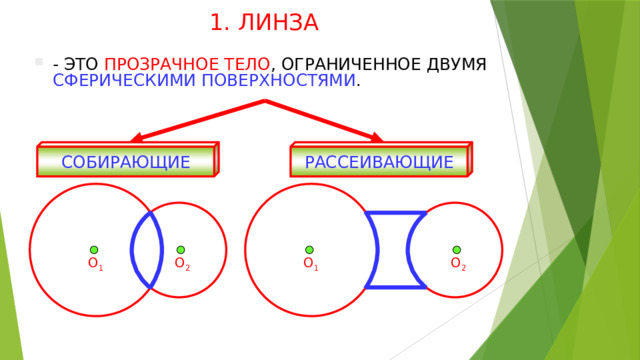

1. ЛИНЗА
- - ЭТО ПРОЗРАЧНОЕ ТЕЛО , ОГРАНИЧЕННОЕ ДВУМЯ СФЕРИЧЕСКИМИ ПОВЕРХНОСТЯМИ .
РАССЕИВАЮЩИЕ
СОБИРАЮЩИЕ
O 2
O 1
O 2
O 1
Линзами называют прозрачные стеклянные тела, ограниченные либо двумя сферическими, либо одной сферической и одной плоской поверхностями
Виды линз
Вогнутые
Выпуклые
Выпукло-
вогнутая
Двояко-
Двояко-
Вогнуто-
выпуклая
выпуклая
вогнутая
Плоско-
Плоско-
вогнутая
выпуклая

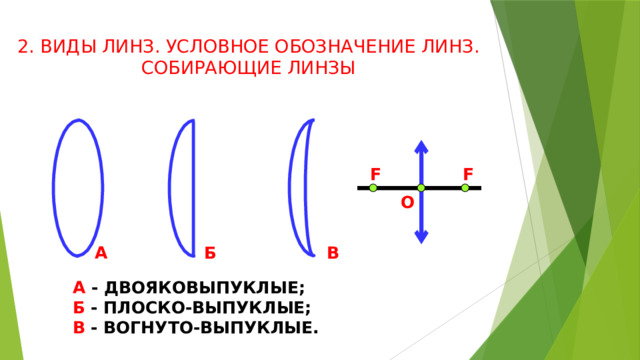

2. ВИДЫ ЛИНЗ. УСЛОВНОЕ ОБОЗНАЧЕНИЕ ЛИНЗ. СОБИРАЮЩИЕ ЛИНЗЫ
F
F
О
А
Б
В
А - ДВОЯКОВЫПУКЛЫЕ;
Б - ПЛОСКО-ВЫПУКЛЫЕ;
В - ВОГНУТО-ВЫПУКЛЫЕ.

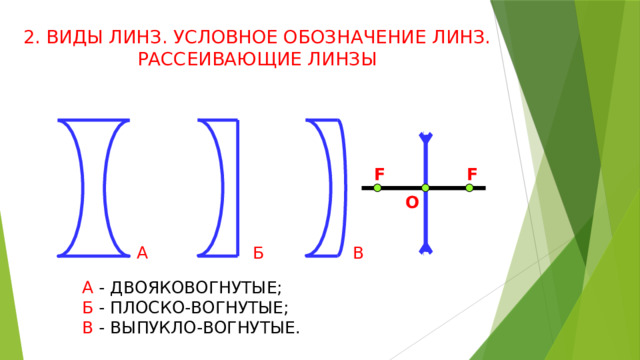

2. ВИДЫ ЛИНЗ. УСЛОВНОЕ ОБОЗНАЧЕНИЕ ЛИНЗ. РАССЕИВАЮЩИЕ ЛИНЗЫ
F
F
О
Б
А
В
А - ДВОЯКОВОГНУТЫЕ;
Б - ПЛОСКО-ВОГНУТЫЕ;
В - ВЫПУКЛО-ВОГНУТЫЕ.

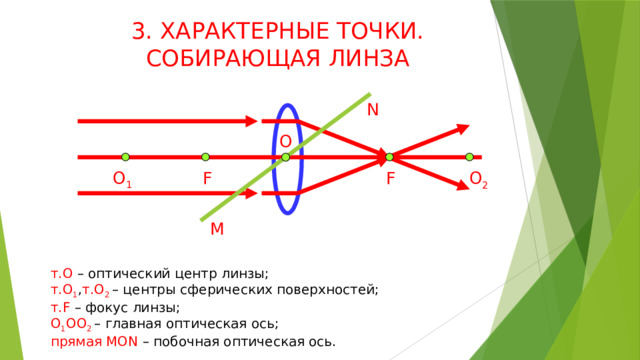

3. ХАРАКТЕРНЫЕ ТОЧКИ. СОБИРАЮЩАЯ ЛИНЗА
N
O
F
O 1
F
O 2
M
т.О – оптический центр линзы;
т.О 1 , т.О 2 – центры сферических поверхностей;
т.F – фокус линзы;
О 1 ОО 2 – главная оптическая ось;
прямая MON – побочная оптическая ось.
Фокусом F линзы называется точка на главной оптической оси, в которой пересекаются после преломления лучи света параллельные главной оптической оси линзы
Выпуклая линза собирает лучи, идущие от источника и поэтому носит название собирающей
F
О
F
Расстояние от линзы до её фокуса называется фокусным расстоянием – F

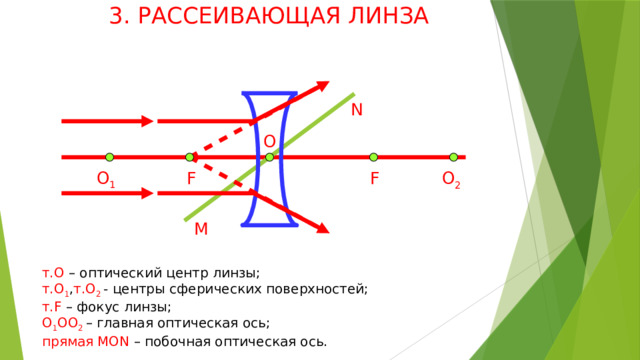

3. РАССЕИВАЮЩАЯ ЛИНЗА
N
O
O 1
F
F
O 2
M
т.О – оптический центр линзы;
т.О 1 , т.О 2 - центры сферических поверхностей;
т.F – фокус линзы;
О 1 ОО 2 – главная оптическая ось;
прямая MON – побочная оптическая ось.
У вогнутых линз фокус расположен с той же стороны, с какой падает свет. Такой фокус называется вогнутой линзы
Вогнутая линза рассеивает лучи, идущие от источника (собирает их в мнимом фокусе) и поэтому называется рассеивающей
F
О
4. ПРАВИЛА ПОСТРОЕНИЯ ИЗОБРАЖЕНИЯ В ЛИНЗЕ. СОБИРАЮЩИЕ ЛИНЗЫ
O
2F
F
F
2F

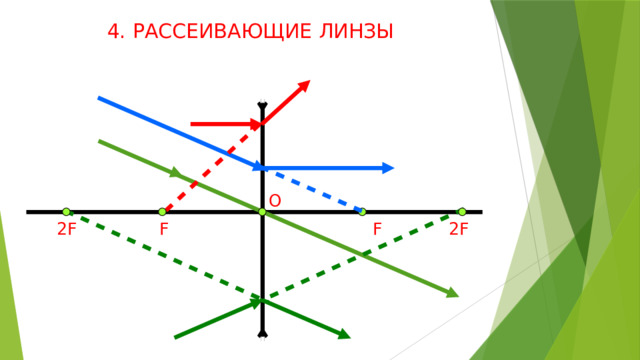

4. РАССЕИВАЮЩИЕ ЛИНЗЫ
O
F
2F
F
2F

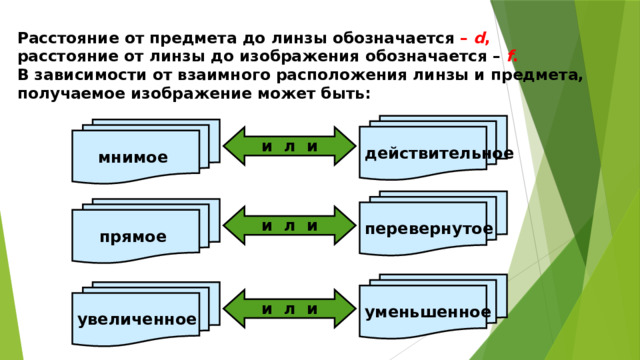

Расстояние от предмета до линзы обозначается – d , расстояние от линзы до изображения обозначается – f . В зависимости от взаимного расположения линзы и предмета, получаемое изображение может быть:
действительное
мнимое
и л и
перевернутое
прямое
и л и
уменьшенное
увеличенное
и л и

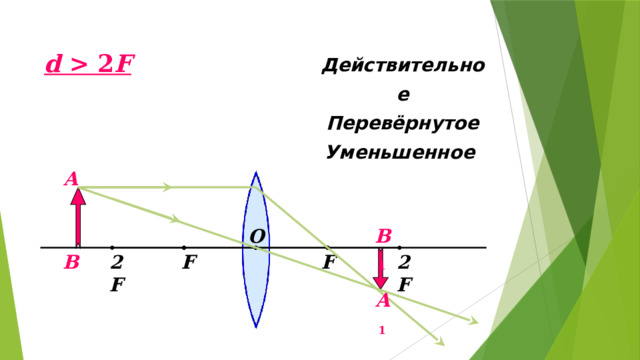

2 F A O B 1 2F 2F B F F A 1 " width="640"
Действительное
Перевёрнутое
Уменьшенное
d 2 F
A
O
B 1
2F
2F
B
F
F
A 1
d F A B 1 O 2F F B 2F F A 1 " width="640"
Действительное
Перевёрнутое
Увеличенное
2 F d F
A
B 1
O
2F
F
B
2F
F
A 1

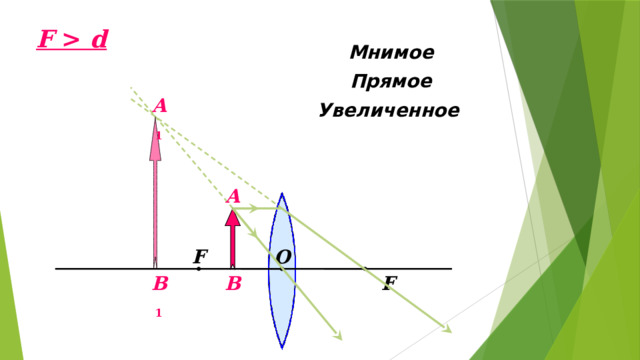

d Мнимое Прямое Увеличенное A 1 A F O F B B 1 " width="640"
F d
Мнимое
Прямое
Увеличенное
A 1
A
F
O
F
B
B 1

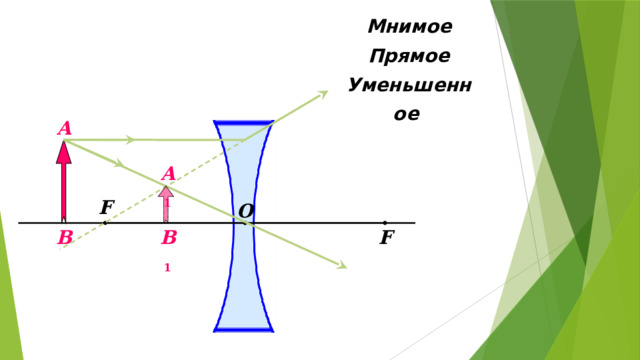

Мнимое
Прямое
Уменьшенное
A
A 1
F
O
B
B 1
F
5. ОСНОВНЫЕ ФОРМУЛЫ ТОНКОЙ ЛИНЗЫ
A
h
f
F
B
B'
F
O
d
H
A'
d – РАССТОЯНИЕ ОТ ПРЕДМЕТА ДО ЛИНЗЫ;
f – РАССТОЯНИЕ ОТ ЛИНЗЫ ДО ИЗОБРАЖЕНИЯ ПРЕДМЕТА;
F – ФОКУСНОЕ РАССТОЯНИЕ ЛИНЗЫ;
h – ВЫСОТА ПРЕДМЕТА;
H – ВЫСОТА ИЗОБРАЖЕНИЯ.
![Линзы с более выпуклыми поверхностями преломляют лучи сильнее, чем линзы с меньшей кривизной. F F Линзы характеризуются величиной, называемой оптической силой линзы – D Оптическая сила линзы – это величина, обратная её фокусному расстоянию. [D] = 1 дптр (диоптрия)](https://fsd.multiurok.ru/html/2022/05/12/s_627c99957d618/img17.jpg)
Линзы с более выпуклыми поверхностями преломляют лучи сильнее, чем линзы с меньшей кривизной.
F
F
Линзы характеризуются величиной,
называемой оптической силой линзы – D
Оптическая сила линзы – это величина, обратная её фокусному расстоянию.
[D] = 1 дптр (диоптрия)
5. ОСНОВНЫЕ ФОРМУЛЫ ТОНКОЙ ЛИНЗЫ
- ФОРМУЛА ТОНКОЙ ЛИНЗЫ
ЗНАК « - » СТАВИТСЯ ПЕРЕД ВЫРАЖЕНИЯМИ И ЕСЛИ ИЗОБРАЖЕНИЕ И ФОКУС МНИМЫЕ .
- ФОРМУЛА ЛИНЕЙНОГО УВЕЛИЧЕНИЯ ЛИНЗЫ
- ФОРМУЛА ОПТИЧЕСКОЙ СИЛЫ ЛИНЗЫ
