Манометры жидкостные

Физика 7 класс.

22. МАНОМЕТРЫ

Вариант 1

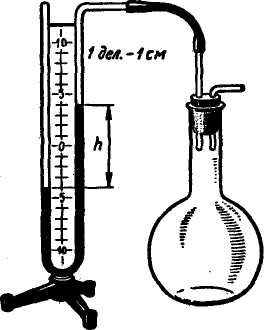

I (1) Какой манометр изображен на рисунке?

1. Открытый жидкостный. 2. Металлический.

II (2) Что можно сказать о давлении газа в сосуде по сравнению с атмосферным давлением (рис)?

1. Оно меньше атмосферного.

2. Оно равно атмосферному.

3. Оно больше атмосферного.

III (3) Для того чтобы вычислить давление газа в сосуде (рис), надо найти ...

1. разность атмосферного давления и давления столба жидкости.

2. сумму атмосферного давления и давления столба жидкости.

3. давление столба жидкости.

IV (4J Определите давление газа в сосуде (рис), если наружное давление воздуха 750 мм рт. ст., а манометр наполнен ртутью.

1. 670 мм рт. ст.; 2. 650 мм рт. ст.; 3. 850 мм рт. ст.;

4. 690 мм рт. ст.; 5. 770 мм рт. ст.

Физика 7 класс.

22. МАНОМЕТРЫ

Вариант 2

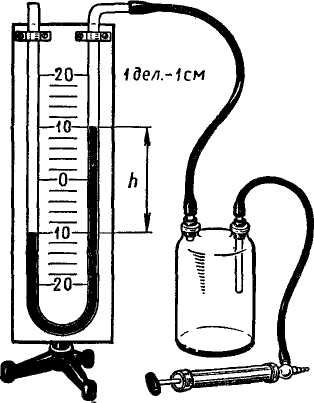

I (1) На рисунке изображен сосуд и манометр с помощью которого измеряют давление газа. Каким манометром здесь измеряется давление?

1. Открытым жидкостным. 2. Металлическим.

II (2) Что можно сказать о давлении газа в сосуде по сравнению с атмосферным давлением (рис.)?

1. Оно меньше атмосферного давления.

2. Оно равно атмосферному давлению.

3. Оно больше атмосферного давления.

III (3) Для вычисления давления газа в сосуде (рис) надо найти ...

1. разность атмосферного давления и давления столба жидкости.

2. сумму атмосферного давления и давления столба жид­кости.

3. давление столба жидкости.

IV (4) Вычислите давление газа в сосуде (рис.), если наружное

давление 750 мм рт. ст., а манометр наполнен ртутью.

1. 670 мм рт. ст.; 2. 800 мм рт. ст.; 3. 810 мм рт. ст.;

Физика 7 класс.

22. МАНОМЕТРЫ

Вариант 3

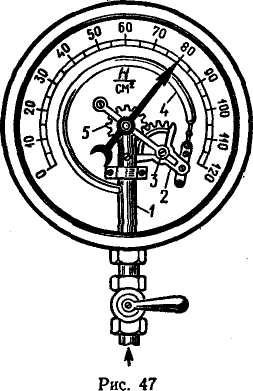

I (1) Какой манометр изображен на рисунке?

1. Открытый жидкостный. 2. Металлический.

II (1) полая металлическая трубка? 2. Два.

III (1) трубка, соединяющая манометр с сосудом, в 3. Три.

котором измеряется давление? 4. Четыре.

IV (1) рычаг, имеющий зубчатку? 5. Пять.
V (1) шестерня со стрелкой?

1. (1) ось, вокруг которой вращается рычаг?

2. (2) Чем больше давление газа в трубке, тем она...

1. больше распрямляется.

2. меньше распрямляется.

3. больше сжимается.

4. больше расширяется.

VIII (2) В каком направлении поворачивается зубчатое колесо рычага при увеличении давления (рис)?

1. По часовой стрелке.

2. Против часовой стрелки.

Физика 7 класс.

22. МАНОМЕТРЫ

Вариант 4

I (1) Какой манометр изображен на рисунке?

1. Открытый жидкостный. 2. Металлический.

II (2) Что можно сказать о давлении газа в сосуде, изобра­женном на рисунке, по сравнению с атмосферным давлением?

1. Оно меньше атмосферного давления.

2. Оно больше атмосферного давления.

3. Оно равно атмосферному давлению.

III (3) Для определения давления газа в сосуде (рис) надо найти...

1. разность атмосферного давления и давления стол­ба жидкости.

2. сумму атмосферного давления и давления столба жидкости.

3. давление столба жидкости.

IV (4) Определите давление газа в сосуде (рис), если

наружное давление 750 мм рт. ст., а манометр на­полнен ртутью.

1. 670 мм рт. ст.; 2. 800 мм рт ст., 3. 810 мм рт. ст.;

4. 690 мм рт. ст.; 5. 700 мм рт. ст.
