Масштаб, азимут

План местности. Азимут. Масштаб.

1. План местности

• Способы изображения местности

Фотография. Довольно точно передает особенности местности, но хорошо видно только те предметы, которые расположены на переднем плане. Названия и направление на север не обычно указаны.

Рисунок. Дает общее представление о виде местности, но отсутствует точность.

Аэрофотоснимок. Охватывает значительные по размеру территории. Участки поверхности изображены сверху. Не дает информации о названиях географических объектах и направлениях.

Карта. Уменьшенное изображение разных по величине участков земной поверхности. Составляется с учетом шарообразности Земли.

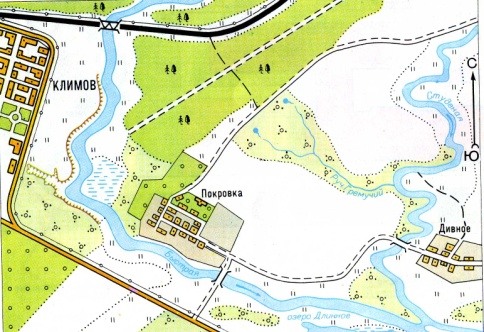

План. Уменьшенное изображение небольшого участка местности. Имеет большую точность и содержит характеристики географических объектов.

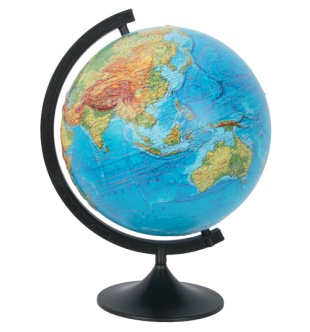

Глобус. Точнее всего передает внешний вид нашей планеты, но не изображает небольшие объекты и является громоздким.

Фотография Аэрофотоснимок Рисунок

Карта План местности Глобус

• План местности – это чертеж, на котором с помощью условных знаков изображен небольшой участок земной поверхности в масштабе.

1. Масштаб

1. Численный (показывает во сколько раз расстояние на плане или карте меньше настоящего расстояния на местности). Единица измерения – см.

2. Именованный (выражает словами и цифрами, какое расстояние на местности соответствует 1 см на плане и карте).

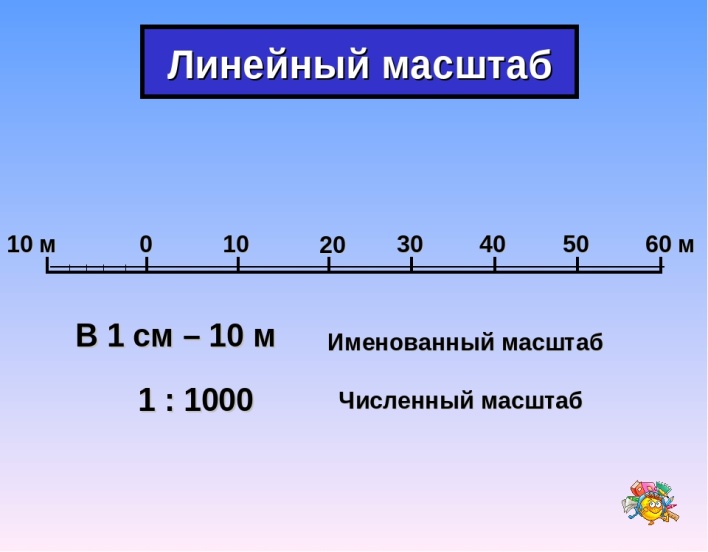

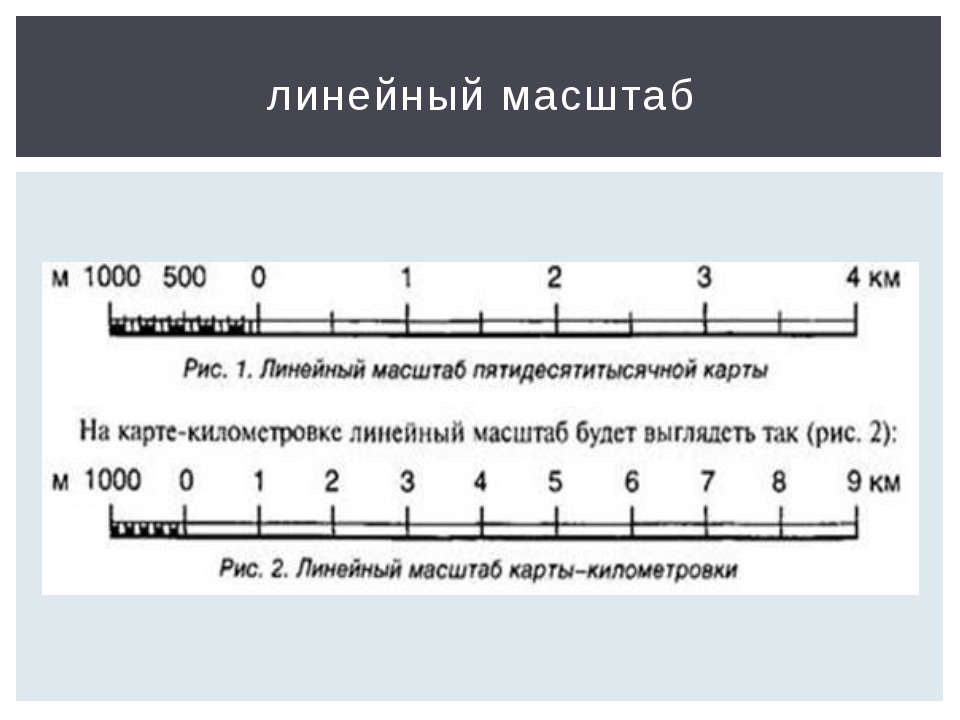

3. Линейный (имеет вид прямой линии, разделенной на отрезки длиной 1см. для точности измерений первое деление слева от 0 делят на меньшие отрезки. Возле каждого деления над линией ставят цифры, указывающие, какое истинное расстояние на земной поверхности соответствует расстоянию на плане или карте).

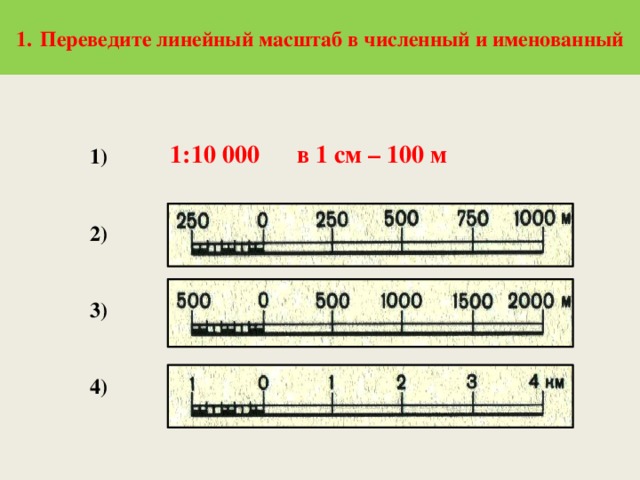

Перевести один вид масштаба в 2 других.

А) 1:200 1:200000

1:200 (в 1см 100см) 1:200000 (в 1см 200000см)

Переводим в именованный масштаб:

т.к. в 1м 100см, то получим: т.к. в 1м 100см, то получим:

в 1см 2м в 1см 2000м

(можно перевести в км, т.к.

в 1км 1000м)

в 1см 2км

Переводим в линейный масштаб

8 км

6

4

2

2км

8 м

6

4

2

2м

1 см 1 см

Б) в 1 см 200м в 1см 10км

1м

в 1 см 200м в 1см 10км

Переводим в линейный масштаб

40км

30

20

10

10км

800м

600

400

200

200м

20

1 см 1 см

Переводим в численный масштаб

т.к. переводим в см, то добавляем 2 ноля т.к. переводим в см, то добавляем

(в 1 м 100см) 5 нолей

(в 1 км 1000м; в 1 м 100 см)

1:20000 1:1000000

В) ;

1 см 1 см

Переводим в именованный масштаб:

в 1см 1км в 1см 10м

Переводим в численный масштаб

1: 100000 1: 1000

Запомни! Если переводим из см в м, то убираем 2 ноля (в 1 м 100 см), если переводим из см в км, то убираем 5 нолей (в 1 км 1000 м, в 1 м 100 см).

Если переводим из м в см, то добавляем 2 ноля, если переводим из км в см, то добавляем 5 нолей.

1. Азимут

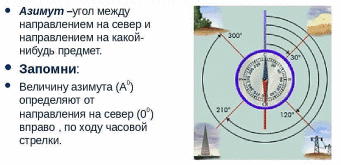

Азимут – это угол между направлением на север и на данный объект, откладываемый по часовой стрелке. Измеряется в градусах.

Значения азимута: от 0º до 360º
