Методическая разработка по теме: Линии чертежа

Категория: Прочее

28.10.2018 19:19

Штриховая линия. Для невидимых очертаний предмета применяют линию, которую называют штриховой. На рис. 9 такой линией показано невидимое на данном изображении отверстие, находящееся внутри детали.

Штриховая линия состоит из штрихов (черточек) одинаковой длины. Их длина установлена стандартом в пределах от 2 до 8 мм (для ученических чертежей рекомендуется 4 мм). Длина всех штрихов в линии должна быть приблизительно одинаковой. Расстояние между штрихами должно составлять от 1 до 2 мм и быть приблизительно одинаковым в линии. Толщина штрихов зависит от выбранной толщины сплошной толстой основной линии и должна составлять от s/2 до s/3. Это означает, что толщина штриховой линии в 2-3 раза тоньше основной.

Штриховые линии должны начинаться и заканчиваться штрихами (рис. 10).

Неверно называть штриховую линию пунктирной. Раньше ее чертили в виде точек. По-немецки пункт означает точка, отсюда и название пунктирная. Теперь это название не соответствует характеру линии.

Штрихпунктирная тонкая линия. Для проведения осевых, а также центровых линий, указывающих центры окружностей и дуг, используют линию, называемую штрихпунктирной тонкой, которая состоит из длинных тонких штрихов и точек между ними. Длина штрихов от 5 до 30 мм, расстояние между ними от 3 до 5 мм (для учебных чертежей длину штрихов рекомендуют 20 мм). Толщину штрихпунктирной линии берут от s/2 до s/3.

Показать полностью

Просмотр содержимого документа
«Методическая разработка по теме: Линии чертежа»

АЛЬБОМ

по дисциплине «Инженерная графика»

тема:

«Линии чертежа»

Линия является основным элементом чертежа. Различаются линии между собой по типу и по толщине.

Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

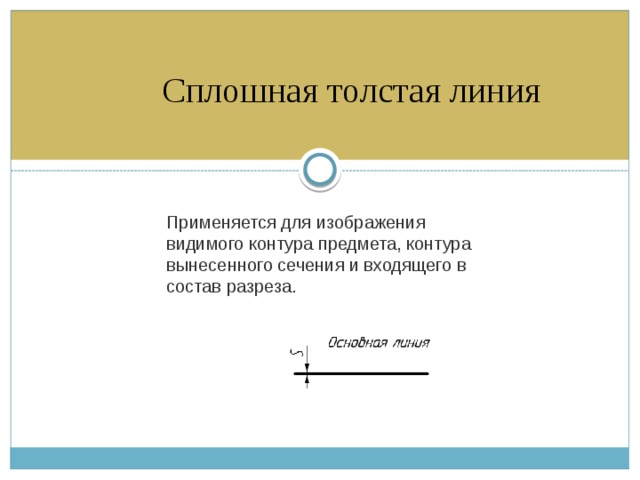

Сплошная толстая линия

Применяется для изображения видимого контура предмета, контура вынесенного сечения и входящего в состав разреза.

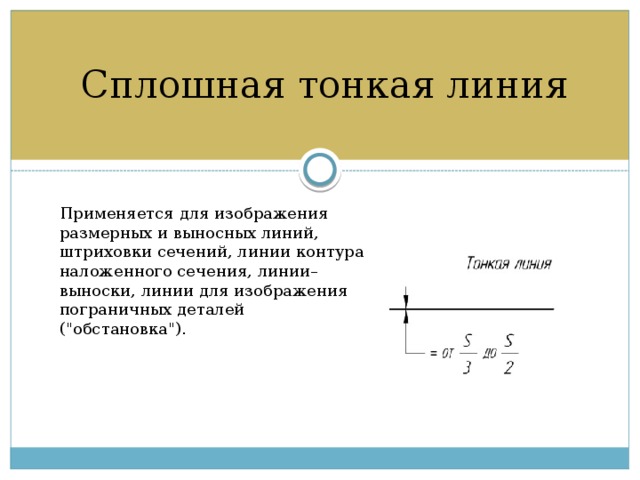

Сплошная тонкая линия

Применяется для изображения размерных и выносных линий, штриховки сечений, линии контура наложенного сечения, линии–выноски, линии для изображения пограничных деталей ("обстановка").

Сплошная волнистая линия

Применяется для изображения линий обрыва, линии разграничения вида и разреза.

Штриховая линия

Применяется для изображения невидимого контура.

Длина штрихов должна быть одинаковая.

Длину следует выбирать в зависимости от величины изображения,

примерно от 2 до 8 мм , расстояние между штрихами 1...2 мм .

Штрихпунктирная тонкая линия

Применяется для изображения осевых и центровых линий,

линий сечения, являющихся осями симметрии для наложенных или вынесенных сечений.

Длина штрихов должна быть одинаковая и выбирается в зависимости от размера изображения, примерно от 5 до 30 мм .

Расстояние между штрихами рекомендуется брать 2...3 мм .

Штрихпунктирная

утолщенная линия

Применяется для изображения элементов, расположенных перед секущей плоскостью ("наложенная проекция"), линий, обозначающих поверхности, подлежащие термообработке или покрытию.
