Методические указания для выполнения графической работы " Титульный лист"

Государственное автономное профессиональное образовательное учреждение Свердловской области "Екатеринбургский автомобильно-дорожный колледж"













Методические указания по выполнению графической работы

«Титульный лист»











 Выполнила

 преподаватель инженерной графики

 Теряева И.В.

Екатеринбург 2025

Пояснительная записка

Данное МУ предназначено для студентов 1-го и 2-го курсов, обучающихся по специальностям 23.02.04, 08.02.05.

Пособие направлено на формирование навыка оформлять проектно-конструкторскую, технологическую и другую техническую документацию в соответствии с действующей нормативной базой ( системой ЕСКД). Следовать при оформлении требованиям ГОСТ 2.301-68; ГОСТ 2.304-81.

МУ состоит из теоретической части, справочной информации, необходимой для выполнения графической работы и самого задания с примером и пояснением

СОДЕРЖАНИЕ

1 Нормы и правила по ГОСТ

1.1 Выдержка из ГОСТ 2.301−68

Настоящий стандарт устанавливает форматы листов чертежей и других документов, выполненных в электронной и (или) бумажной форме, предусмотренных стандартами на конструкторскую документацию всех отраслей промышленности и строительства.

  Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий (рис.1).

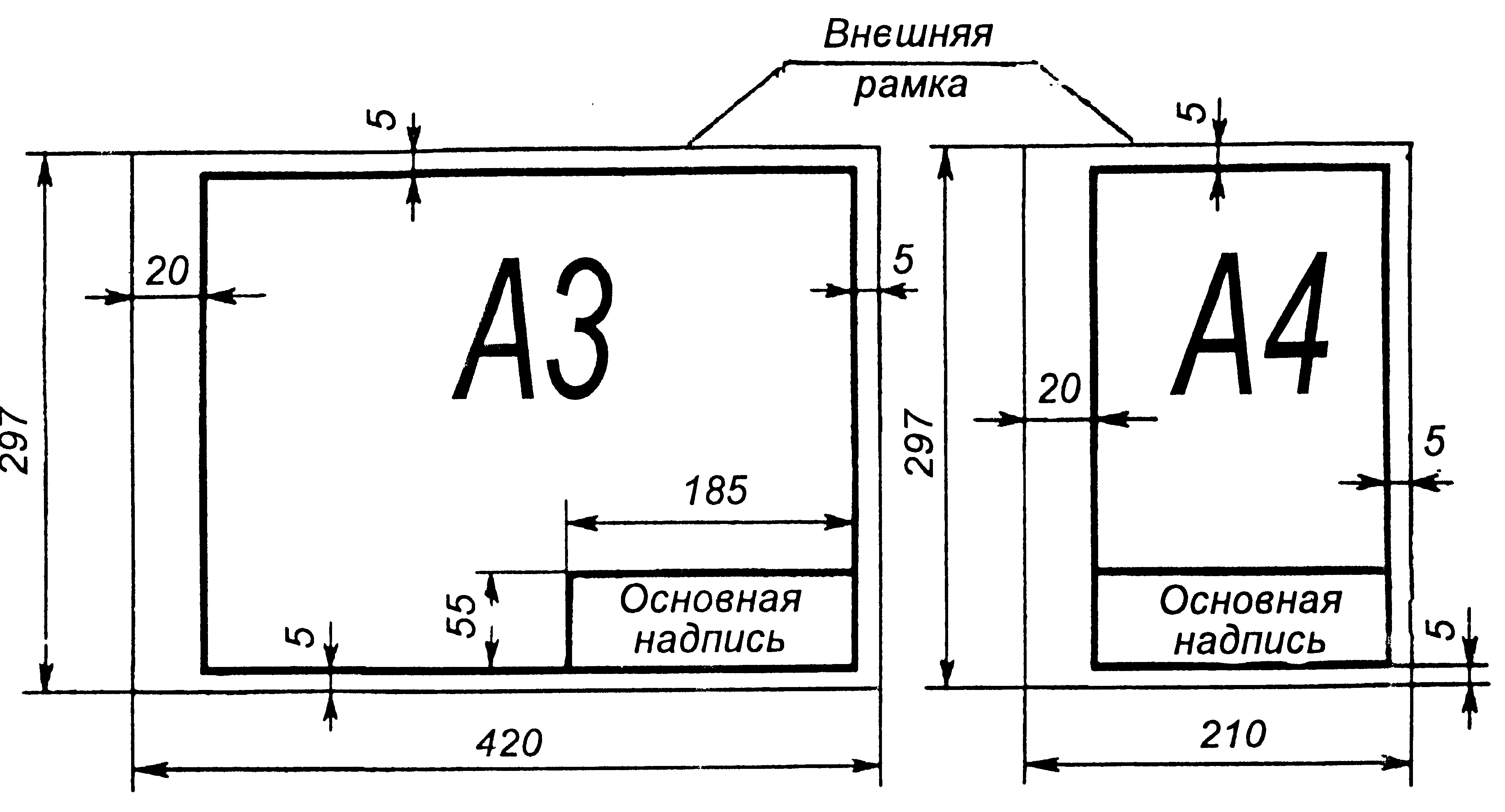

Рис.1

При выводе документа в электронной форме на бумажный носитель с размерами сторон листа, совпадающими с указанными в табл.1, внешнюю рамку формата допускается не выполнять. Если размеры сторон листа больше указанных в табл.1, то внешняя рамка формата должна быть воспроизведена.
(Измененная редакция, Изм. № 3).

В соответствии с ГОСТ 2. 104-68* чертеж оформляют рамкой, проведенной с трех сторон на расстоянии 5 мм от границ формата, а с четвертой стороны (слева) – на расстоянии 20мм для брошюровки

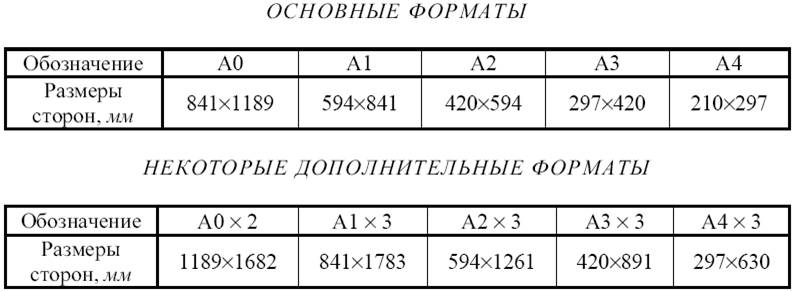

Таблица 1. Основные форматы

  Формат с размерами сторон 1189×841 мм, площадь которого равна 1 м², и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата, принимаются за основные.

Обозначения и размеры сторон основных форматов должны соответствовать указанным в табл.1. При необходимости допускается применять формат А5 с размерами сторон 148×210 мм.

Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам. Размеры производных форматов, как правило, следует выбирать по табл.2. Обозначение производного формата составляется из обозначения основного формата и его кратности согласно табл.2 например, А0×2, А4×8 и т.д.

Таблица 2. Некоторые дополнительные форматы

1.2 Выдержка из ГОСТ 2.303-68.

Для удобства чтения чертежа изделия изображают линиями различных начертаний, определяемых назначением. Наименование, начертание, соотношение толщин и основные назначения линий устанавливает ГОСТ 2.303-68. Наименование, начертание, толщина линий смотри в табл. 3.

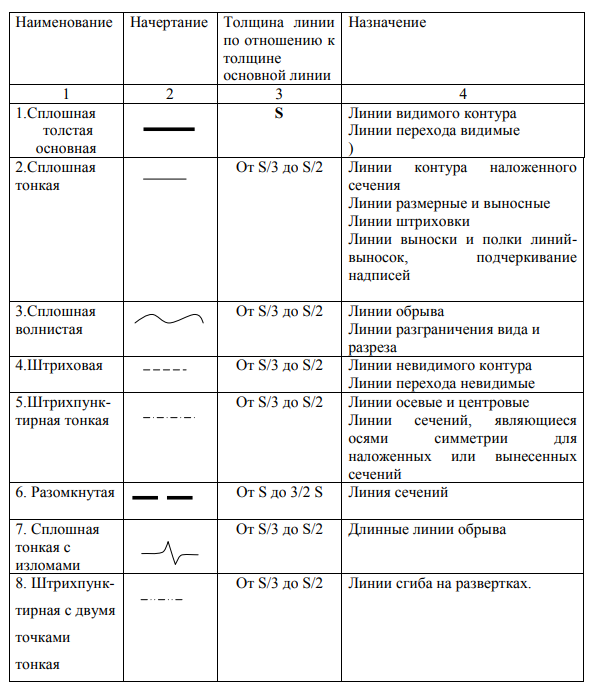

Таблица 3. Линии чертежа

1.3 Выдержка из ГОСТ 2.304-81

Надписи на конструкторских документах выполняются чертежным шрифтом. ГОСТ 2.304-81 устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства. Он определяет форму букв, их высоту, толщину обводки, расстояние между буквами и.т.д.

Стандартом установлены два типа шрифта в зависимости от толщины линии шрифта - тип А и тип Б:

a) Тип Б с наклоном 75 (d = 1/10h) c параметрами, приведенными в таблицах 4 и 5, рис.2;

b) Тип Б без наклона (d = 1/10h) c параметрами, приведенными в таблицах 4 и 5, рис.2.

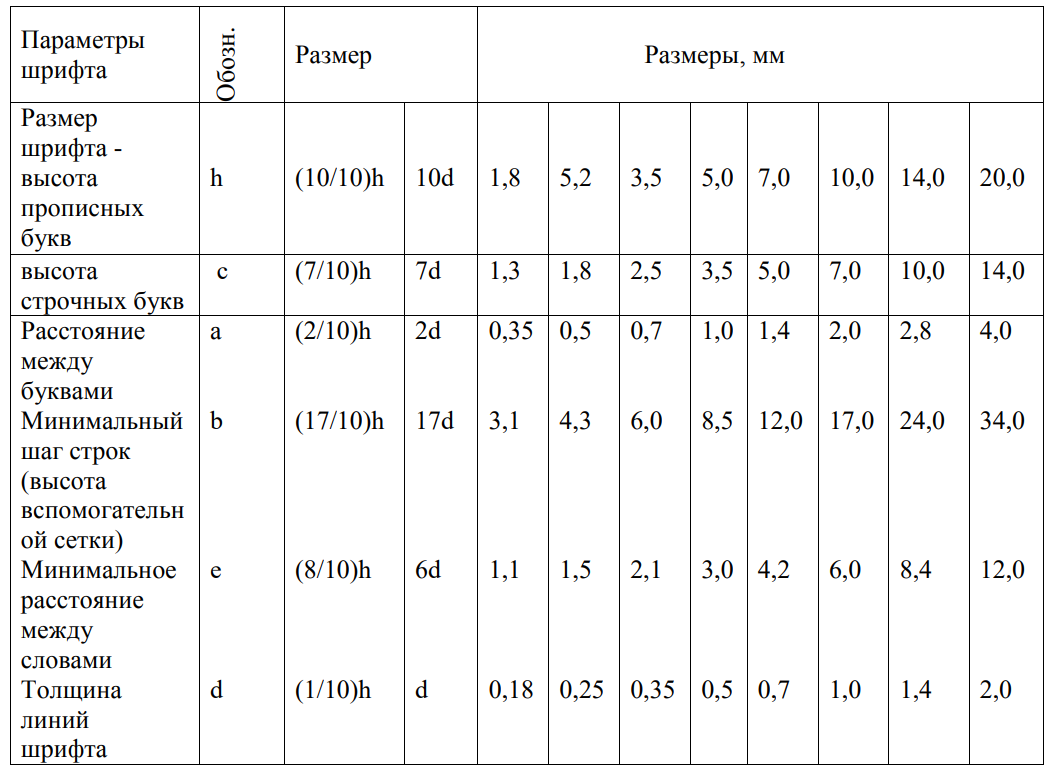

Таблица 4 Шрифт типа Б

Устанавливаются следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; …

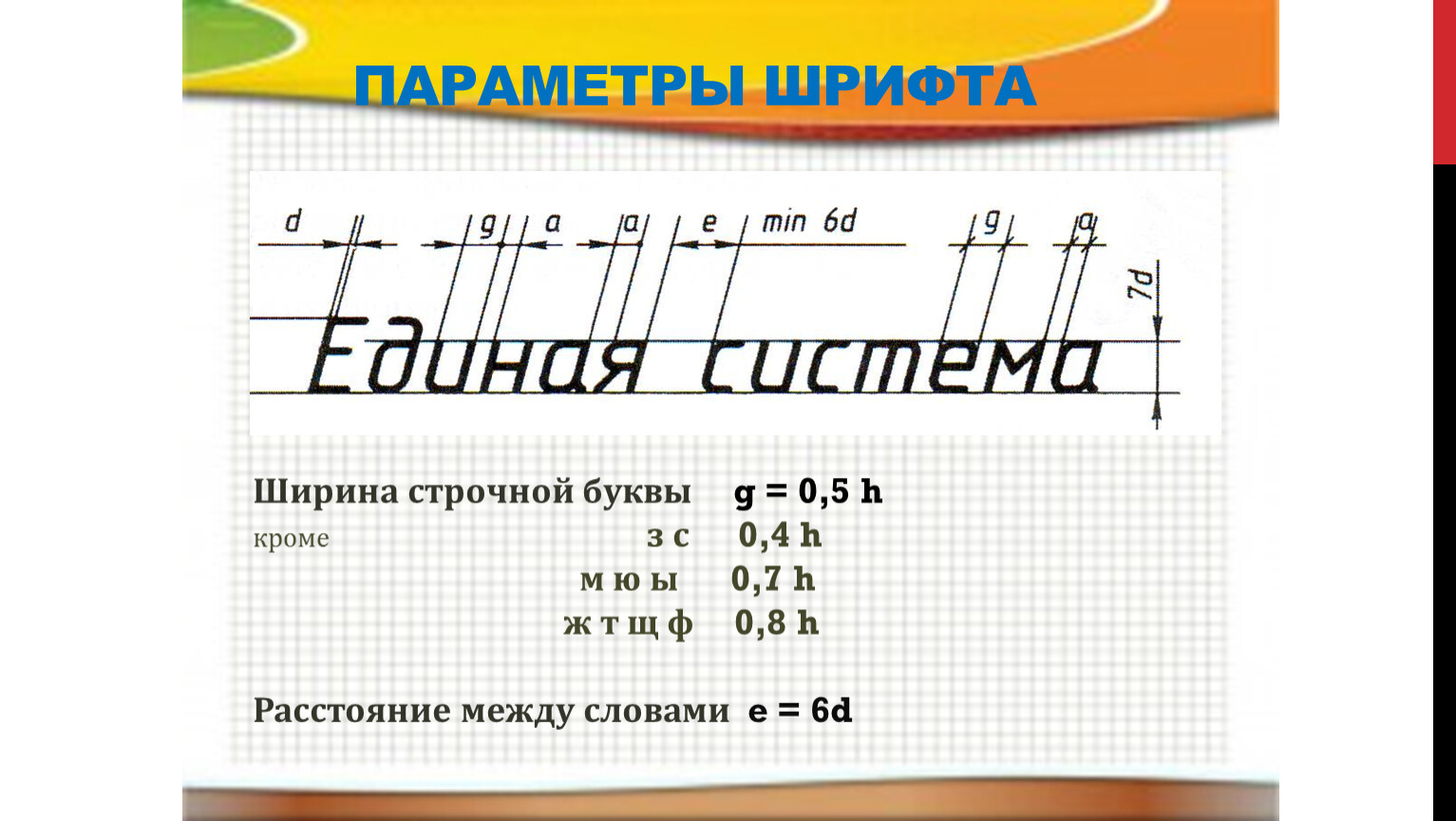

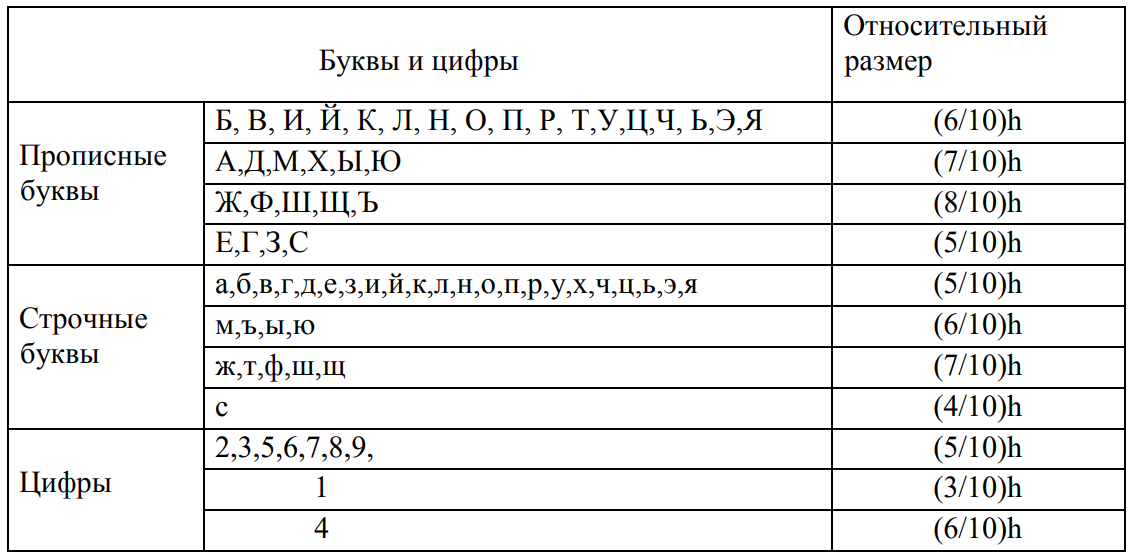

Таблица 5 Ширина букв и цифр шрифта типа Б, мм

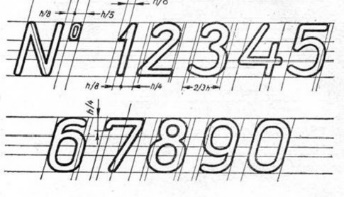

Построение шрифта, принцип написания букв показаны на рис.2

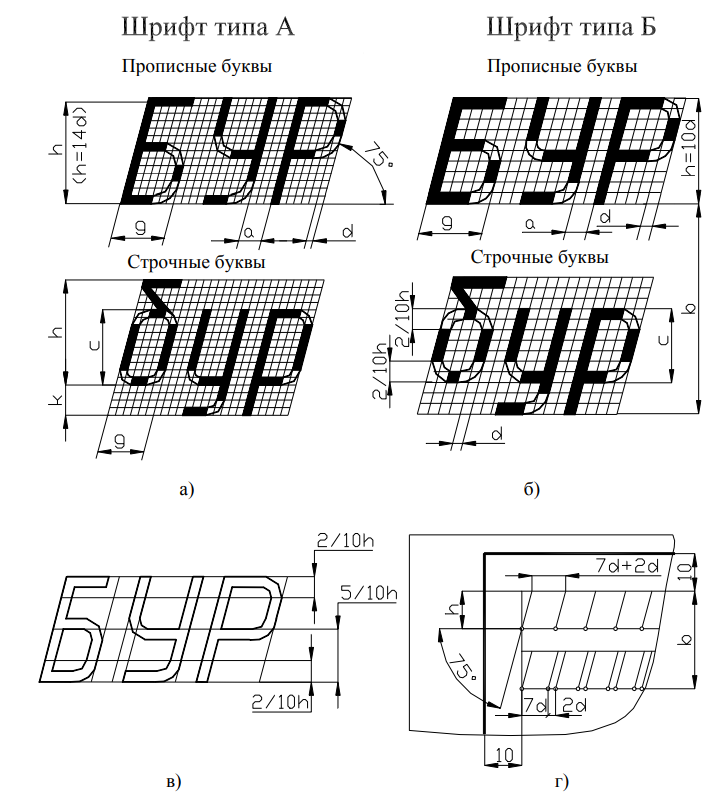

Рис.2

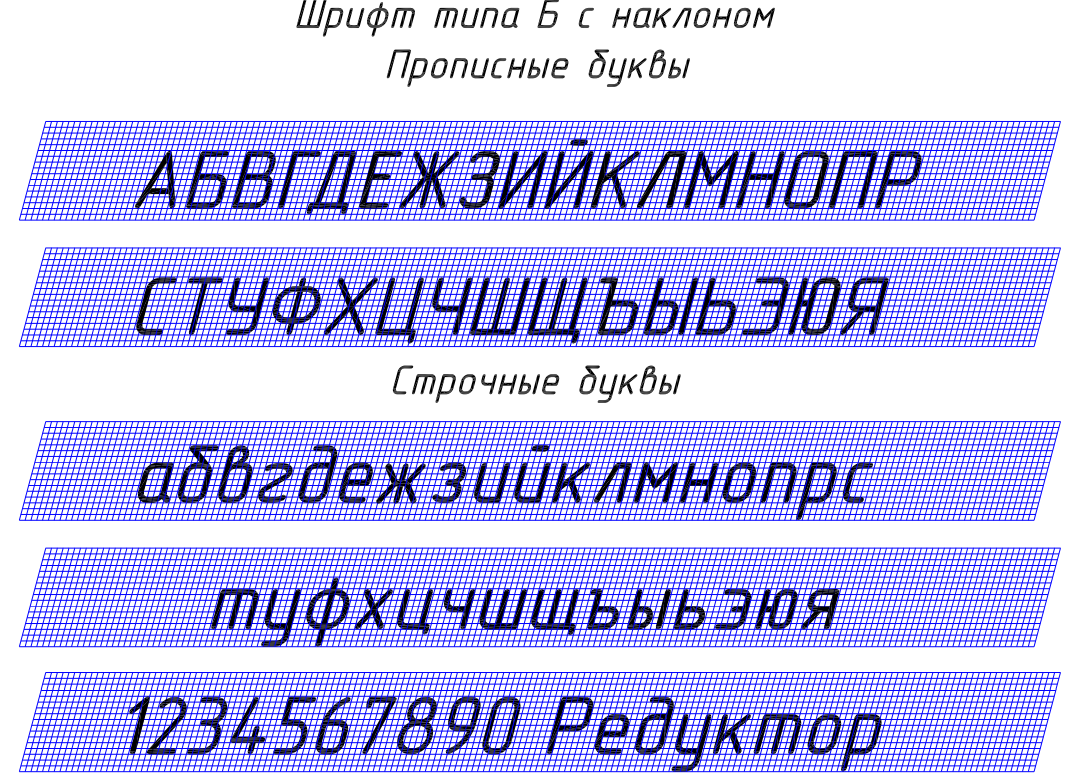

Рис 3.Шрифт типа Б с наклоном 75

2. Графическая работа по теме «Шрифт чертежный ГОСТ 2.304-81»

Содержание практического занятия- оформление титульного листа альбома чертежей шрифтом типа Б с наклоном 75( размер шрифта -10) по заданному образцу (рис.5) в соответствии с требованиями ЕСКД.

2.1 Алгоритм выполнения

• Тонкой линией начертить рамку

• Разметить место строк по заданным размерам (размеры не наносить)

• Для удобства написания букв расчертить сетку, учитывающую ширину букв и цифр, задающую наклон 75 (рис.4). Учесть, что согласно правилам, расстояние между буквами, соседние линии которых не параллельны, например «А» и «Р», равно 1/10 высоты прописных букв или толщине линий шрифта (1 мм если шрифт 10 )

Рис 4.

• Наименование учебного заведения и обозначение учебного года написать по центру листа относительно внутренней рамки.

• О бвести рамку сплошной толстой основной линией

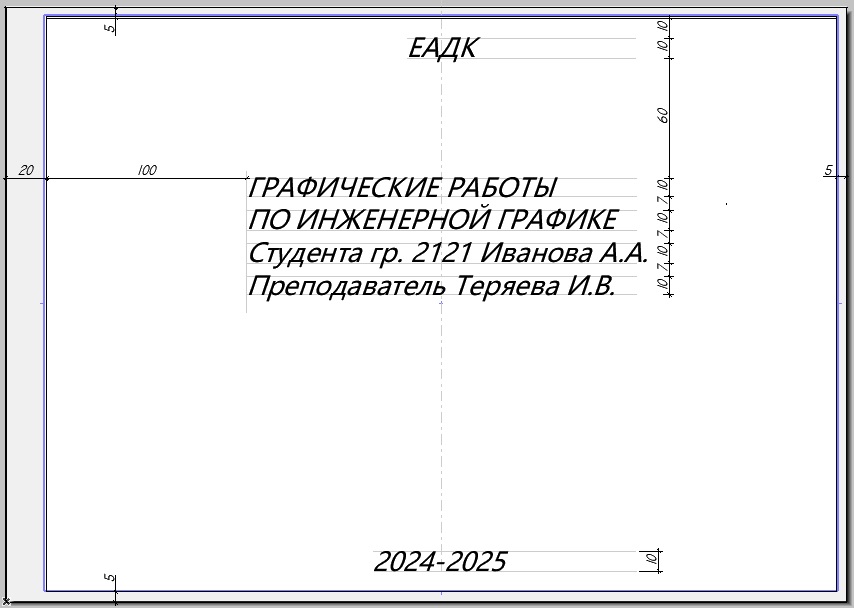

Рис 5. Образец выполнения

2.2 Контрольные вопросы

• Где можно посмотреть конструкцию прописных и строчных букв цифр и знаков?

• Какой размер обозначает номер шрифта?

• Какая последовательность выполнения надписей?

• Какой наклон имеют буква и цифры в шрифте типа Б?

3.Необходимые условия выполнения задания.

Место выполнения задания – учебный кабинет;

Максимальное время для выполнения задания – 180 мин.;

Оборудование: чертежные столы, чертежные инструменты (циркуль, измеритель, линейки, угольники, карандаши чертежные, бумага чертёжная формата А3).

4.Критерии оценивания.

Оценивание производится по пятибалльной системе:

1. Без ошибок. – 5

2. 2-4 ошибки – 4

3. 5-8 ошибок – 3

4. Более 8-ми ошибок – 2
