Моделирование нагрудной вытачки

1. Создание эскиза (рисунка)

-

художественное моделирование

2. Создание чертежей и выкроек

-

техническое моделирование

3. Производство

-

пошив из материалов по подготовленным выкройкам

Середина переда

Линия бока

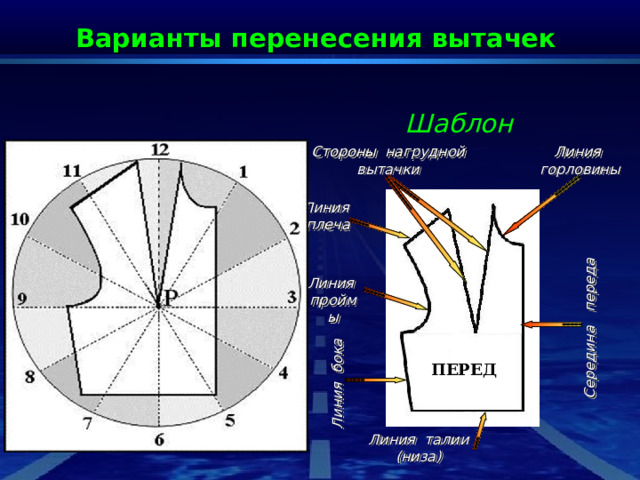

Варианты перенесения вытачек

Шаблон

Стороны нагрудной

вытачки

Линия горловины

Линия плеча

Линия проймы

ПЕРЕД

Линия талии

(низа)

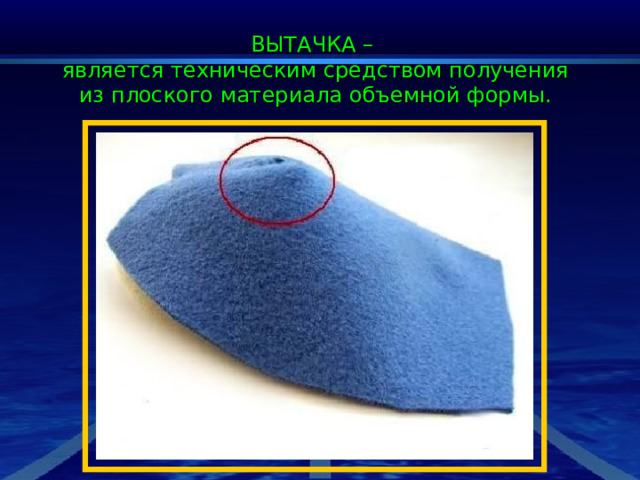

ВЫТАЧКА –

является техническим средством получения из плоского материала объемной формы .

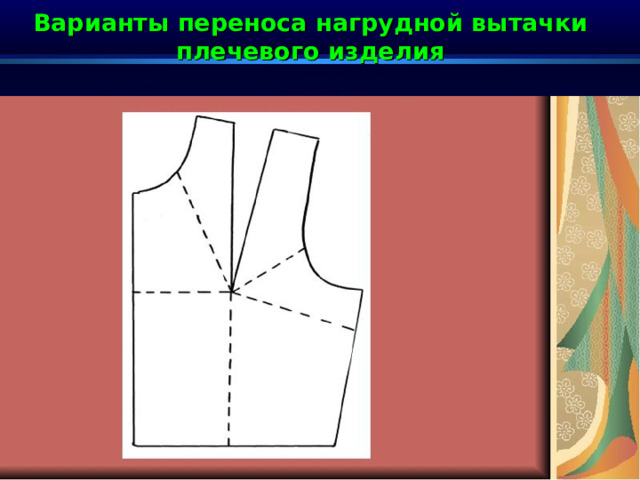

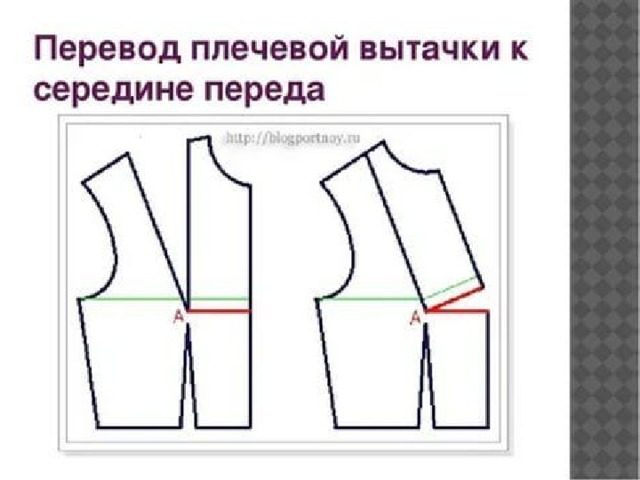

Варианты переноса нагрудной вытачки плечевого изделия

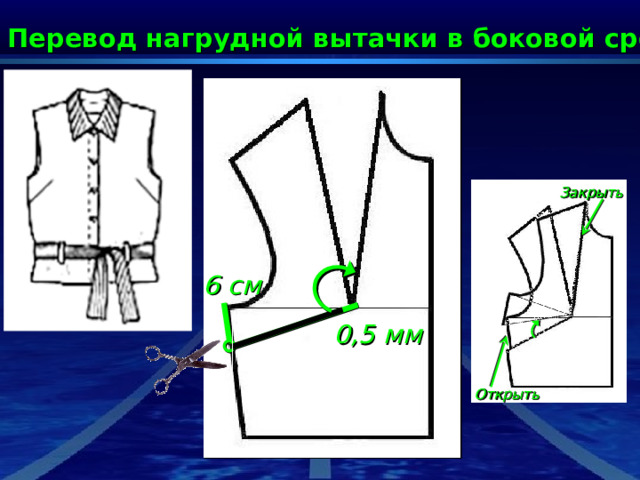

1. Перевод нагрудной вытачки в боковой срез

Закрыть

6 см

0,5 мм

Открыть

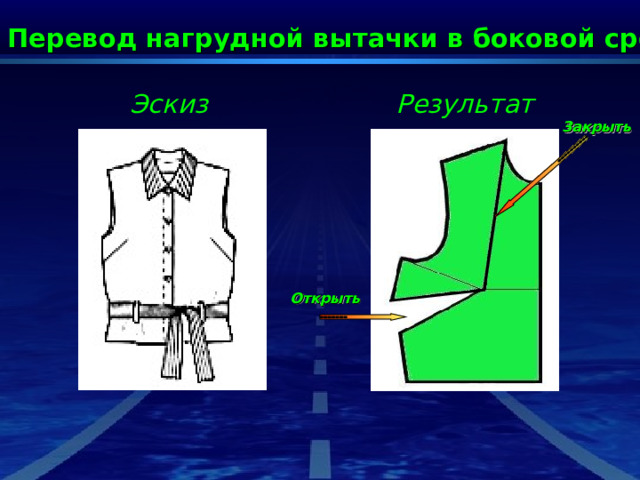

1. Перевод нагрудной вытачки в боковой срез

Эскиз

Результат

Закрыть

Открыть

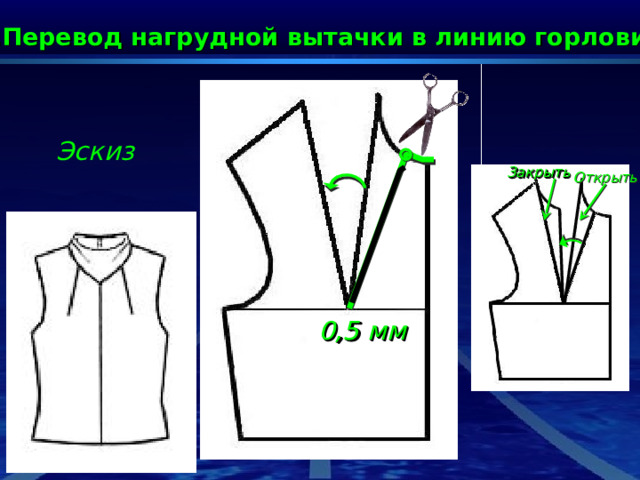

2.Перевод нагрудной вытачки в линию горловины

Эскиз

Закрыть

Открыть

0,5 мм

2. Перевод нагрудной вытачки в линию горловины

Результат

Эскиз

Открыть

Закрыть

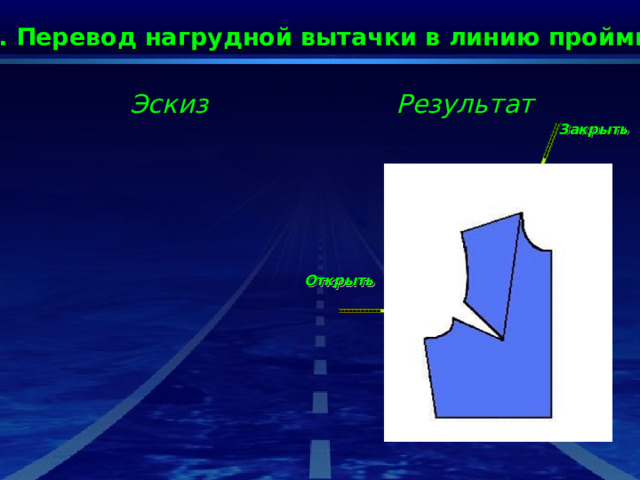

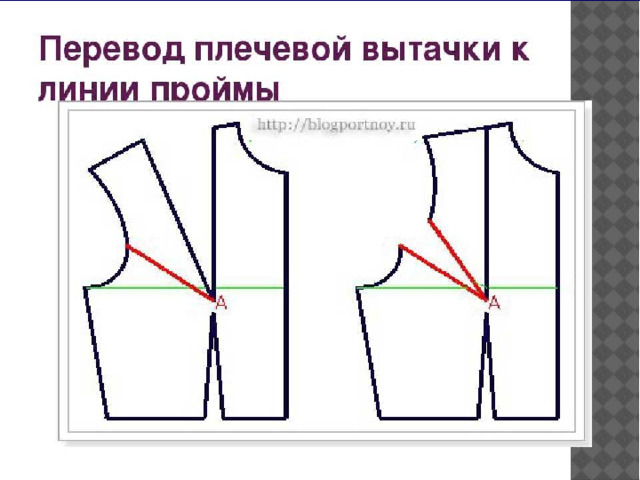

2. Перевод нагрудной вытачки в линию проймы

Результат

Эскиз

Закрыть

Открыть

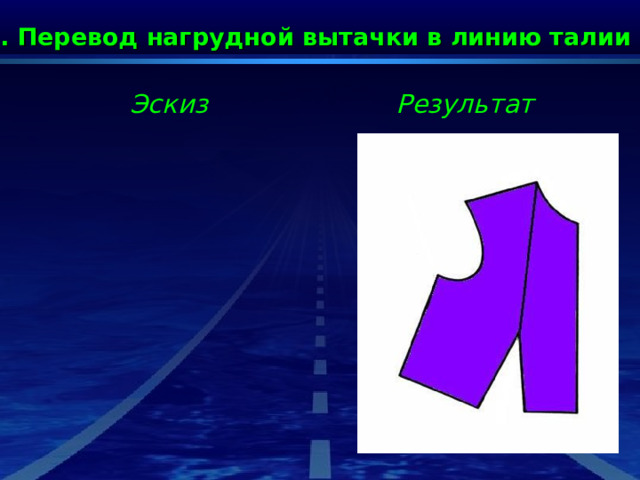

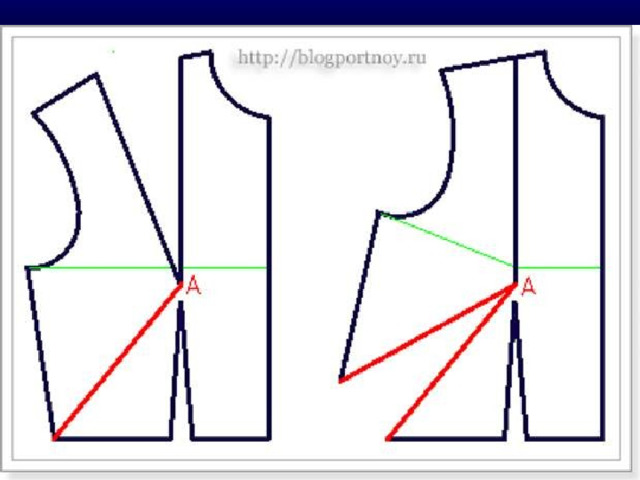

2. Перевод нагрудной вытачки в линию талии

Эскиз

Результат

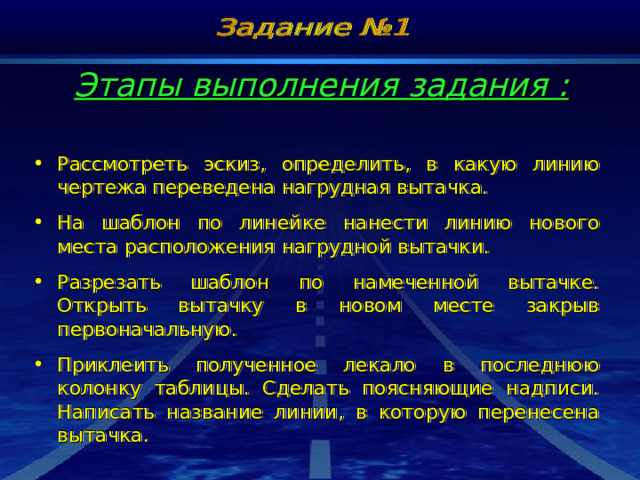

Этапы выполнения задания :

• Рассмотреть эскиз, определить, в какую линию чертежа переведена нагрудная вытачка.
• На шаблон по линейке нанести линию нового места расположения нагрудной вытачки.
• Разрезать шаблон по намеченной вытачке. Открыть вытачку в новом месте закрыв первоначальную.
• Приклеить полученное лекало в последнюю колонку таблицы. Сделать поясняющие надписи. Написать название линии, в которую перенесена вытачка.

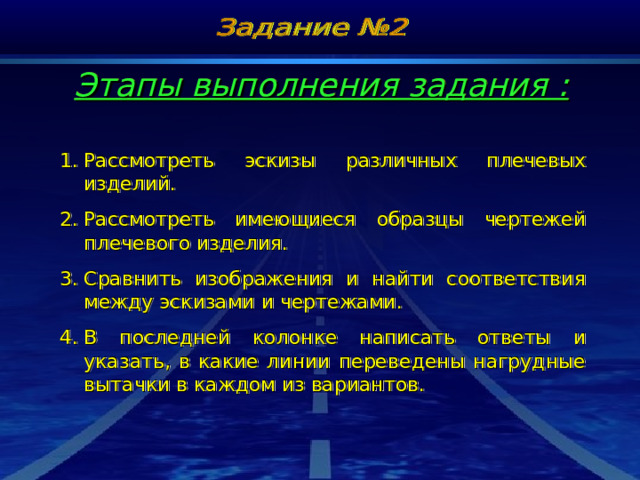

Этапы выполнения задания :

• Рассмотреть эскизы различных плечевых изделий.
• Рассмотреть имеющиеся образцы чертежей плечевого изделия.
• Сравнить изображения и найти соответствия между эскизами и чертежами.
• В последней колонке написать ответы и указать, в какие линии переведены нагрудные вытачки в каждом из вариантов.

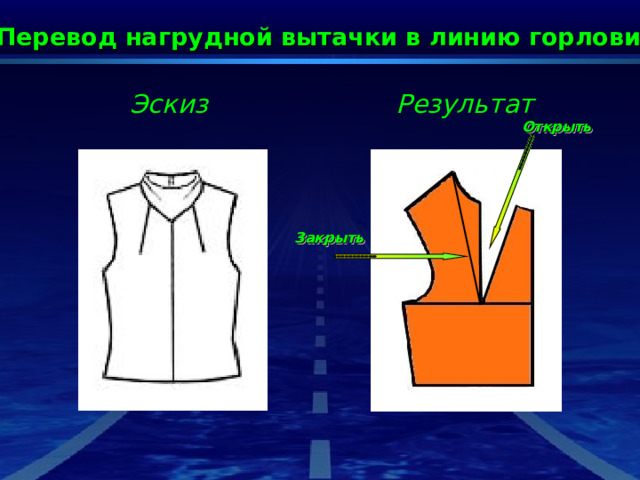

2. Перевод нагрудной вытачки в линию горловины

Результат

Эскиз

Открыть

Закрыть

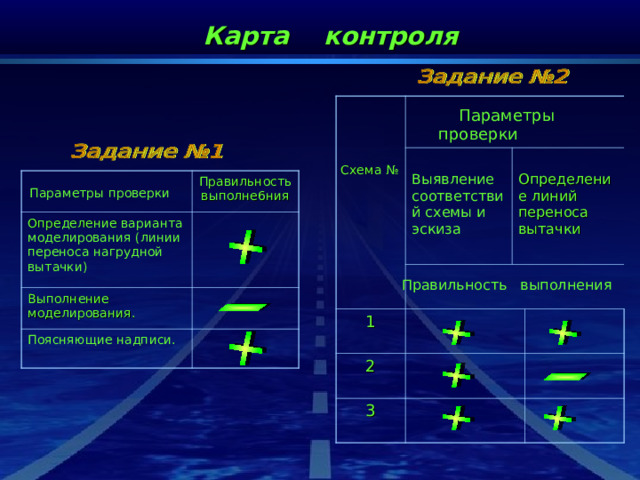

Карта контроля

Выявление соответствий схемы и эскиза

Определение линий переноса вытачки

1

2

3

Параметры проверки

Схема №

Правильность выполне6ния

Определение варианта моделирования (линии переноса нагрудной вытачки)

Выполнение моделирования.

Поясняющие надписи.

Параметры проверки

Правильность выполнения

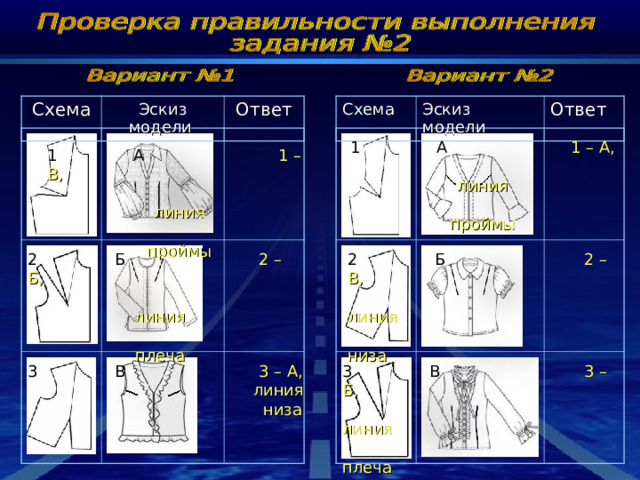

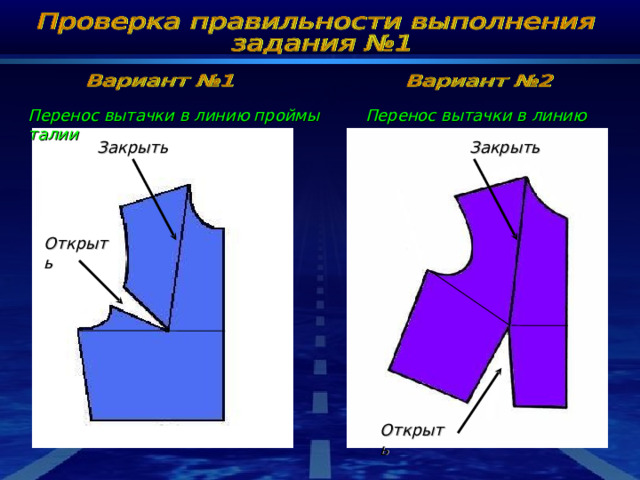

Перенос вытачки в линию проймы Перенос вытачки в линию талии

Закрыть Закрыть

Открыть

Открыть

Схема

Схема

Эскиз модели

Эскиз модели

Ответ

Ответ

1 А 1 – А,

линия

проймы

1 А 1 – В,

линия

проймы

2 Б 2 – Б,

2 Б 2 – В,

линия

низа

линия

плеча

3 В 3 – Б,

3 В 3 – А,

линия

низа

линия

плеча

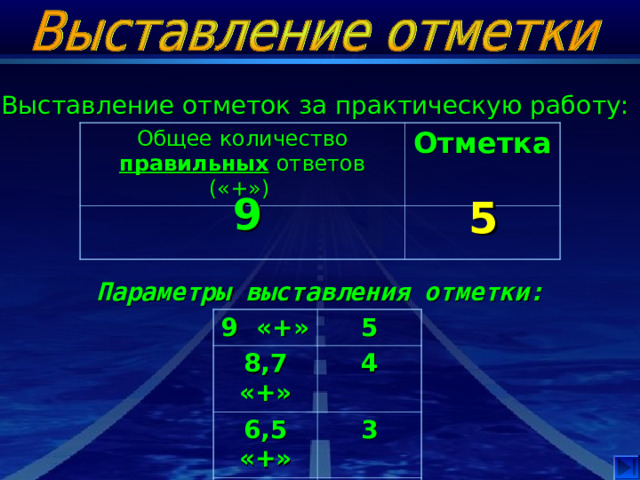

Выставление отметок за практическую работу:

Общее количество правильных ответов («+»)

Отметка

9

5

Параметры выставления отметки:

9 «+»

8,7 «+»

5

6,5 «+»

4

3

4-1 «+»

2
