Общие сведения о разметке

ПЛАН УРОКА.

Тема урока: Общие сведения о разметке.

Цели урока:

• образовательная: изучение назначения, видов и способов нанесения размеров изготовляемой детали на материал согласно её чертежу;

• развивающая: развития элементов творческой деятельности (интуиции, пространственного воображения, смекалки);

• воспитательная: воспитание стремления к повышению уровня знаний и практических навыков.

Оснащение урока: учебник, ноутбук, проектор (содержит презентацию).

Тип урока: комбинированный.

ХОД УРОКА

Проверка присутствующих на уроке и их готовность к уроку…………..1мин.

Отметка отсутствующих и наличие учебных принадлежностей.

Объяснение и запись темы и целей урока…………………………………..2мин.

Актуализация опорных знаний………………………………………………5мин.

1. Какие соединения называются разъёмными?

2. Какие соединения называются неразъёмными?

3. Назовите виды разъёмных соединений.

4. Что называется клёпкой?

5. Когда применяется клёпка?

Мотивация учебной деятельности…………………………………………..3мин.

Нанесение размеров в натуральную величину будущей детали является первоочередным (после выбора исходного материала конструкции) действием при выполнении слесарных операций. От качества (точности) разметки зависит конечный результат выполняемой работы, так как любое несоответствие изделия чертежу приводит не только к дополнительным затратам времени, усилий и т.п., но и к расходу металла. В итоге Ваша заработная плата идёт в минус (если ещё не останешься должен)!

Изучение нового материала…………………………………………………26мин.

Конспектирование и объяснение нового материала.

Закрепление полученных знаний……………………………………………5мин.

1. Что называется разметкой?

2. Основное назначение разметки.

3. Виды разметки.

4. Дайте определение базовой линии.

5. Назовите инструменты для разметки.

Подведение итогов урока……………………………………………………...2мин.

Оценивание наиболее активных студентов.

Домашнее задание……………………………………………………………...1мин.

Проработать изученный материал по конспекту и других, рекомендованных источников информации.

Общие сведения о разметке.

Разметкой называется нанесение на подлежащие обработке материалы или на обрабатываемое изделие точек и линий, обозначающих оси и контуры детали согласно чертежу, а также мест, подлежащих обработке. Основное назначение разметки заключается в указании границ, до которых надо обрабатывать заготовку. Разность между размерами заготовки до и после обработки называется припуском на обработку.
Однако в целях экономии времени простые заготовки часто обрабатывают без предварительной разметки (например, опиливают по размерам, указанным на чертеже). Иногда наносятся две риски: одна для обозначения границы обработки, другая на некотором расстоянии от нее — для контроля.

Различают линейную, плоскостную и пространственную разметку.

Линейная (одномерная) разметка применяется при раскрое фасонного проката, проволоки, полосовой стали и т. д., когда границы обработки указывают только одним размером — длиной.

С помощью плоскостной (двухмерной) разметки размечают плоские детали или отдельные плоскости деталей в том случае, если они не должны увязываться с другими их плоскостями. Приемы плоскостной разметки весьма схожи с приемами технического черчения и выполняются инструментами, подобными чертежным.

Пространственная разметка заключается в том, что разметки отдельных поверхностей детали, расположенных в разных плоскостях и под различными углами друг к другу, увязываются между собой. Для пространственной разметки деталь устанавливается на специальной разметочной плите, причем правильность ее установки тщательно проверяется.

При разметке детали и конструкции необходимо определить базу — плоскость или контрольные линии, нанесенные на деталь, или конструкцию, от которых производят измерения и отсчеты в процессе разметки.

Для координации расположения оборудования, механизмов н других конструкций, устанавливаемых на судне, за базу принимают теоретические линии и плоскости сечения корпуса судна.

До начала разметки проверяют состояние поверхностей заготовок, подлежащих разметке. Плоскости должны быть прямолинейными (их бухтиноватость допустима только в заданных пределах), чистыми и иметь защитные покрытия (грунтовка, цинкование, оксидирование).

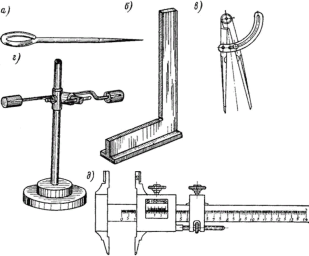

При разметке применяется следующий инструмент: а — чертилка;

б — слесарный угольник; в — разметочный циркуль;
г — рейсмус; д — штангенциркуль и др.

Для ускорения процесса разметки применяют различные разметочные приборы — раздвижные линейки для проведения линии под любым углом, прибор для деления окружности на равные части и др.
Геометрические построения на плоскостях — нанесение отрезков и их деление, построение параллельных, перпендикулярных и наклонных линий, построение и деление углов, окружностей и тому подобные операции выполняют по соответствующим правилам черчения.
