«Основные правила нанесения размеров»

Основные правила нанесения размеров

Вы узнаете: для чего необходимо наносить размеры на чертежах деталей, каковы правила их нанесения, какие ошибки встречаются в нанесении размеров. Вы научитесь: рационально наносить размеры на чертежах деталей.

Для того чтобы наиболее точно и качественно изготовить изделие или деталь, на чертеже проставляют (наносят) размеры. Нанесение размеров на чертежах является очень ответственной операцией, т. к. это существенно влияет на легкость чтения чертежа и качество выполнения изделия на производстве. Размеры на чертежах изделий наносятся по определенным правилам. Эти правила установлены стандартом ГОСТ 2.307-2011 ЕСКД. Нанесение размеров. Размеры бывают линейные (мм) — длина, ширина, толщина, высота, радиус, диаметр и угловые (°) — размеры углов.

Размер — числовое значение линейной величины (диаметра, длины и т. п.) в выбранных единицах измерения.

Помните! Общее количество размеров на чертеже должно быть мини-мальным, но достаточным для изготовления и контроля изделия.

Общие правила нанесения размеров. Процесс нанесения размеров складывается из двух этапов: проведение выносных и размерных линий и написание размерных чисел (рис. 1).

Рис. 1. Правила нанесения размеров

  • Границы измерения размера указывают выносными и размерными линиями, линиями-выносками. Линии наносят с помощью тонких сплошных линий.

  • Выносную линию наносят перпендикулярно отрезку контура изображения, размер которого измеряют (А).

  • Размерную линию проводят параллельно отрезку, размер которого определяют (Б).

  • Размерная линия с обеих сторон ограничена стрелками (В) (рис. 31).

Рис. 2. Изображения стрелки на чертеже

  • Если длина размерной линии небольшая и стрелки не помещаются между выносными линиями, их наносят с внешней стороны от выносных линий (Г).

  • Выносная линия должна выходить за стрелку на 1,5—2 мм (Д). Минимальное расстояние между размерной линией и измеряемым отрезком — 10 мм, между параллельными размерными линиями — 7 мм (Е).

  • Размерные числа наносят над размерной линией ближе к середине, на расстоянии 0,5—1 мм от нее. Размер шрифта для размерного числа 3,5 (Ж).

  • Если на чертеже несколько параллельных размерных линий, то размерные числа наносят в шахматном порядке (З).

  • При изображении детали в одной проекции указывают ее толщину (И).

  • Величину диаметра окружности показывают размерной линией, проведенной через центр окружности. Стрелки размерной линии упираются в окружность с внутренней или наружной стороны (К). Размеры повторяющихся одинаковых окружностей наносят один раз с указанием их количества. Например, «  10 2 отв.» означает: 2 отверстия диаметром 10 мм.

  • Каждый предмет имеет габаритные (наибольшие) размеры — длину, высоту и ширину (толщину). Габаритные размеры всегда больше других, поэтому на чертеже их располагают дальше от изображения, чем остальные (Л).



Помните!

  • По возможности размерные линии должны располагаться вне контура изображения. Необходимо избегать пересечения размерных и выносных линий.

  • Размерные числа при вертикально расположенной размерной линии пишут слева от нее снизу вверх. Они не должны касаться размерной линии или пересекать ее.

  • Каждый размер наносится на чертеже один раз и как можно ближе к тому элементу, величину которого он определяет.

  • Линейные размеры указываются в миллиметрах без указания едини-цы измерения.

Условности и упрощения при нанесении размеров

Обозначение окружностей. Для обозначения окружностей пользуются специальным зна-ком диаметра. Он проставляется перед размерным числом.

Если диаметр окружности 40 мм и более, то раз-мерные числа и стрелки наносят внутри окружности

Если диаметр окружности менее 40 мм, но более 12 мм, то стрелки и размерные числа можно наносить вне окружности

Если диаметр менее 12 мм, то размерные числа и стрелки наносят вне окружности

Если необходимо указать несколько диаметров из одного центра, то раз-мерные линии располагают по диагонали через центр окружности (а). Также размерную линию диаметра можно показать с обрывом. При этом обрыв размерной линии делают дольше центра окружности (б).

Обозначение дуг окружностей

Для обозначения окружностей пользуются специальным знаком радиуса (12). Он наносится так же, как и диаметр, перед размерным числом. Размерную линию проводят по направлению к центру дуги и ограничивают одной стрелкой, упирающейся в дугу.

Если дуга радиуса более 20 мм

Если радиус дуги от 6 до 40 мм

Если радиус дуги менее 6 мм

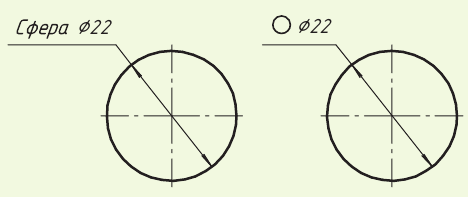

Иногда поверхность предмета может иметь форму сферы. В этом случае пе-ред знаком диаметра или радиуса добавляют надпись «Сфера» или специальный знак  .

Обозначение угловых размеров. Угловые размеры указывают в гра-дусах, минутах и секундах.

Обозначение квадрата

Если деталь или элемент детали имеет форму квадрата, то обо-значения сторон квадрата наносят следующим образом: перед размерным числом наносят знак квадрата, а на самой детали вычерчивают тонкие сплошные линии по диагонали.

Детали цилиндрической формы имеют фаски — скошенные кромки стержня, бруска, отверстия. Их обозначают упрощенно, когда размерная линия проводится параллельно оси конуса, а подпись выполняется по типу «2 х 45°» (рис. 3 а, б).

Рис. 3. Обозначение фаски
