Основные слесарные операциии

Основные слесарные операции

Е.М. Муравьев, Слесарное дело, Москва, «Просвещение» 1990, стр. 43-94

/47

Основные слесарные операции

разметка, рубка, правка и гибка металлов, резка металлов, опиливание, сверление, зенкование, зенкерование и развертывание отверстий, нарезание резьбы, клепка, притирка и доводка, пайка

Рабочее место – слесарный верстак

/47

Рабочим местом принято называть определенный участок мастерской, предназначенный для выполнения определенной работы.

Рыбинсы - съемные деревянные решётки, устанавливаемые поверх палубы.

/47

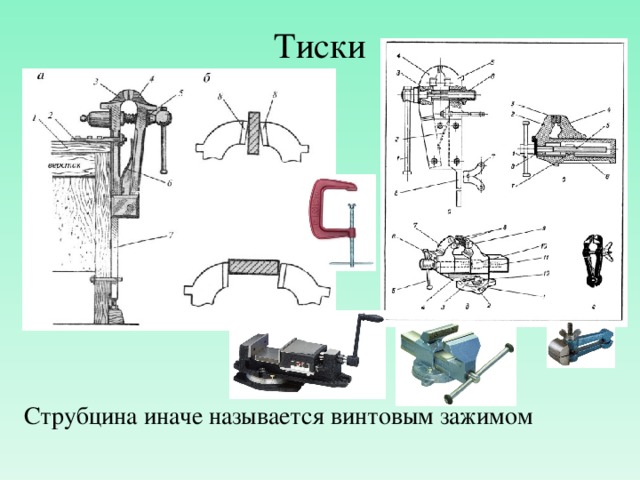

Тиски

Струбцина иначе называется винтовым зажимом

/47

Стуловые тиски.

Преимуществами - простота конструкции и высокая прочность. Недостатком рабочие поверхности губок не во всех положениях параллельны

/47

Поворотные параллельные тиски.

Преимущество - возможность более плотного зажима детали. Кроме этого, можно закрепить под определенным углом.

Ручные тиски применяются для закрепления небольших деталей или заготовок, которые неудобно или опасно держать руками.

/47

/47

Инструмент для разметки

Операция нанесения мелких точек-углублений на поверхности детали называется. Точка, ось симметрии или плоскость, от которой отмеряются все размеры на детали называется разметочной базой

Разметка

Операция нанесения линий и точек на заготовку, предназначенную для обработки называется разметкой. Разметка заключается в нанесении на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащие обработке.

Чертилки служат для нанесения линий (рисок) на размечаемую поверхность заготовки.

Кернер применяются для нанесения углублений (кернов) на предварительно размеченных линиях.

Разметочные (слесарные) циркули используют для разметки окружностей и дуг, деления окружностей и отрезков на части и других геометрических построений при разметке заготовки.

/47

Кронциркуль

Кронциркуль – мерительный (мерный) инструмент, используемый в слесарном деле для снятия и переноса размеров детали на масштаб

Измерение кронциркулем

Угломеры

Применяют для измерения угловых величин

Измерительный инструмент

Измерительная линейка применяется для грубых измерений

/47

Правка и гибка

Правка - операцию возвращения кривым или погнутым металлическим изделиям первоначальной прямолинейной или другой формы. Придания металлу определенной конфигурации без изменения его сечения и обработки металла резанием называют гибкой Гибку тонкого листового металла производят киянкой. Для деталей, изгибаемых под прямым углом без закруглений с внутренней стороны, припуск заготовки на изгиб должен оставлять 0,6 ... 0,8 толщины металла.

/47

Рубка металлов

Ударный инструмент, состоящий из металлической головки, рукоятки и клина называется молотком

/47

Рубка металла

С помощью рубки производится удаление (срубание) с заготовки неровностей металла, снятие твердой корки, окалины, острых кромок детали, вырубание пазов и канавок, разрубание листового металла на части.

Для вырубания профильных (вырезания) канавок полукруглых, двугранных и др.) при меняются специальные крейцмейсели - канавочники, отличающиеся друг от друга формой режущей кромки.

/47

Резка металлов

Ручные ножницы - простейшим инструментом для разрезки металла

/47

/47

Прбойники (просечки)

Слесарный инструмент, который служит для пробивания отверстий в листовых или полосовых металлических или неметаллических материалах толщиной не более 4 мм

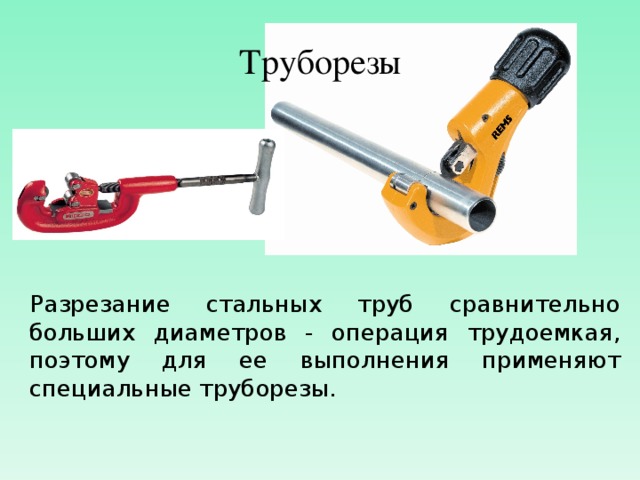

Труборезы

Разрезание стальных труб сравнительно больших диаметров - операция трудоемкая, поэтому для ее выполнения применяют специальные труборезы.

/47

Опиливание металлов

Опиливание - процесс снятия припуска напильниками, надфилями и рашпилями

.

/47

Заточной станок

/47

Сверление, зенкование, зенкерование и развертывание отверстий

/47

Сверление заключается в получении и обработке отверстий резанием с помощью специального инструмента - сверла.

3e нкованием обрабатывают верхние поверхности отверстия с целью получения фасок или цилиндрических углублений, например под потайную головку винта или заклепки.

Зенкерованием обрабатывают отверстия, полученные литьем, штамповкой или сверлением, для придания им строгой цилиндрической формы, повышения точности и качества поверхности.

.

Развертывание - это чистовая обработка отверстий

/47

Шабрение

/47

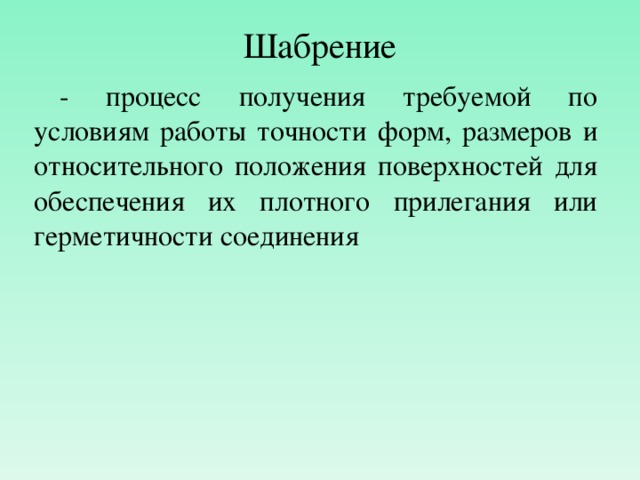

Шабрение

- процесс получения требуемой по условиям работы точности форм, размеров и относительного положения поверхностей для обеспечения их плотного прилегания или герметичности соединения

Притирка

Снятие тончайших слоев металла посредством мелкозернистых абразивных порошков в среде смазки или алмазных паст, нанесенных на поверхность инструмента называется.

/47

Штангенинструменты

Штангенинструменты

Для произведения точных измерений применяются штангенинструменты. К штангенинструментам относятся штангенциркуль, штангенрейсмас, штангенглубиномер , штангензубомер .

Штангенциркули бывают трёх типов ЩЦ- I, ЩЦ- II, ЩЦ- III. Деления, нанесенные на нижней части ползуна штангенциркуля называются нониусом .

Измерение линейных величин

/47

Микрометры

/47

Микро́метр

 — универсальный инструмент (прибор), предназначенный для измерений линейных размеров абсолютным или относительным контактным методом в области малых размеров с низкой погрешностью (от 2 мкм до 50 мкм в зависимости от измеряемых диапазонов и класса точности), преобразовательным механизмом которого является микропара винт — гайка.

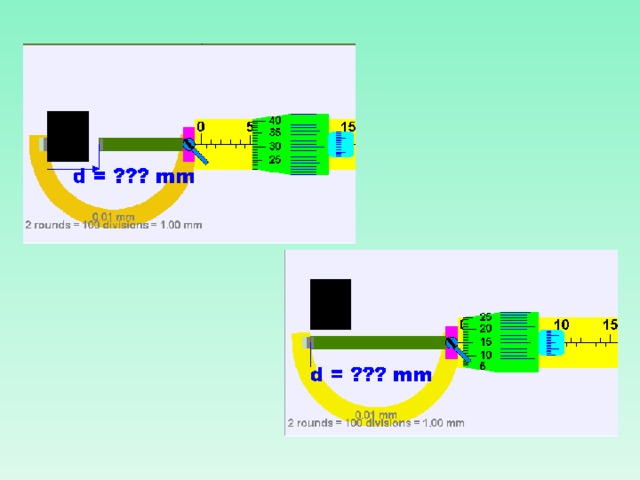

Шкала микрометра

Микрометрические инструменты позволяют производить измерения с погрешностью до

0,01 мм (6,035)

Развальцовка

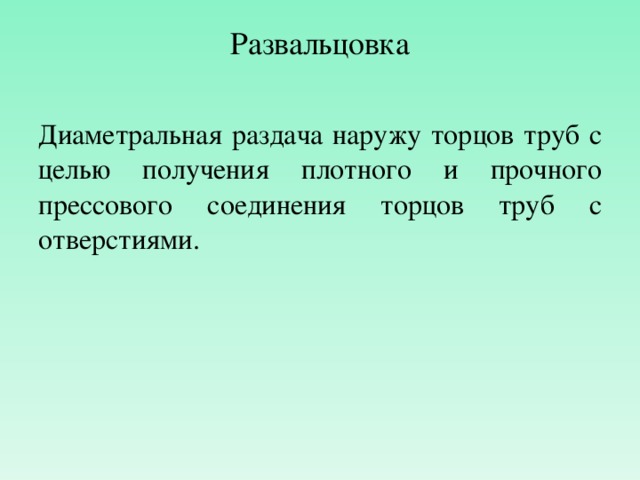

Развальцовка

Диаметральная раздача наружу торцов труб с целью получения плотного и прочного прессового соединения торцов труб с отверстиями .

Пайка

Пайка

Пайка - процесс создания неразъемного соединения металлов с помощью присадочного связующего материала

Лужением - покрытие поверхности металлических изделий тонким слоем олова или сплавом на основе олова

Нарезание резьбы

/47

Виды резьбы

Метрическая резьба  — с шагом и основными параметрами резьбы в миллиметрах и углом профиля при вершине 60°.

Дюймовая резьба  — с основными параметрами резьбы в дюймах, шагом в количестве ниток на дюйм и углом профиля при вершине 55°.

Трубная резьба  — с основными параметрами резьбы в дюймах, шагом в количестве ниток на дюйм и углом профиля при вершине 55°, предназначенная для соединения труб, фитингов и элементов конструкции, имеющих трубные резьбы.

Индикатор часового типа
