Основные слесарные операции. Гибка металла

Государственное бюджетное профессиональное образовательное учреждение

«Муромский промышленно-гуманитарный колледж»

Рассмотрено на заседании

методической комиссии

Руководитель

__________ С.В.Лабутов

План урока

Производственного обучения.

Тема 3: «Основные слесарные операции».

Тема урока 3.2. «Гибка металла»

Автор

Орлов А.М.,

мастер производственного обучения,

высшая квалификационная категориия

Муром, 2021

План урока

производственного обучения

Орлов Александр Михайлович, мастер производственного обучения по профессии «Автомеханик»

1. Тема МДК 01.01.: “Слесарное дело и технические измерения”.

2. Тема урока: “Гибка металла”.

3. Тип урока: изучение трудовых приемов и операций.

4. Учебно-производственные работы выполняются в соответствии с требованиями Федерального Государственного образовательного стандарта по профессии 190631.01 «Автомеханик».

5. Цели урока:

Обучающие – изучить правильные приемы гибки металла в тисках и с помощью различных приспособлений с соблюдением требований безопасности труда.

Развивающие – развивать творческое мышление обучающихся, находить пути совершенствования своего труда;

- развивать навыки производительного труда, разбираться в практических ситуациях и самостоятельно осуществлять найденные решения.

Воспитательные – формировать у обучающихся стремление к постоянному развитию профессиональных способностей и мастерства, стремление к самоконтролю;

-формировать самостоятельность и уверенность в своих силах;

-развивать интерес к профессии;

-воспитывать у обучающихся бережное отношение к слесарному инструменту.

Материально-техническое оснащение урока: металлические заготовки, разметочный инструмент, слесарные молотки, тиски, круглогубцы, измерительные приборы, эталоны изделий, плакат “Гибка металла”, инструкционно - технологические карты, таблица критериев оценки.

Место проведения: слесарная мастерская.

Ход урока

I. Организационная часть (5 минут)

Рапорт старосты о наличии уч-ся. Проверка рабочей одежды и внешнего вида уч-ся.

II. Вводный инструктаж (45 минут)

1. Сообщение темы и цели урока.

2. Актуализация прежних знаний

а) учащиеся (4, 5 чел.) получают карточки с вопросами, на которые должны ответить за 15 минут.

б) учащиеся по схемам и макетам отвечают на следующие вопросы:

1. Как правильно пройти на свое рабочее место?

2. Какие правила ТБ необходимо соблюдать на рабочем месте?

3. Как правильно подготовить рабочее место к работе?

4. Когда необходимо применять правку металла и что это такое?

5. Какой инструмент необходим для правки металла?

6. Как правят металл в горячем состоянии?

7. Как правят металлические листы?

3. Формирование новых понятий и способов действий:

3.2. Рассмотреть новый материал и составить конспект:

При работе с металлом очень часто приходится выполнять еще одну операцию, связанную с его пластическим деформированием, — гибку. Ни одна работа, пожалуй, без нее не обходится. При сгибании металла его волокна испытывают одновременно и сжатие и растяжение, нужно внимательно выбирать усилия и радиусы загибов, чтобы пластическая деформация не перешла в деформацию разрыва. Она производиться механизированным или ручным способом с помощью различных приспособлений.

Не следует, например, выбирать радиус загиба меньше, чем толщина заготовки, — это может привести к тому, что на металле появятся трещины или он сомнется на внутренней стороне загиба.

Гнуть, как показывает практика, чаще всего приходится либо полосовую сталь, либо трубы. Приемы работы с этими двумя видами металла существенно различаются.

Гибка металла в тисках

Для ручной гибки металла используют слесарные тиски, слесарный молоток, деревянный молоток (киянка), плоскогубцы или круглогубцы и различные металлические оправки.

Полосовую сталь удобнее всего гнуть в слесарных тисках. Для этого нужно установить заготовку таким образом, чтобы сторона с нанесенной на нее риской места загиба была обращена к неподвижной губке тисков. Риска должна выступать над губкой примерно на 0,5 мм. Удары наносить следует тоже в направлении неподвижной губки тисков.

Для того чтобы загнуть полосу под острым углом, необходимо воспользоваться оправкой, которая соответствует требуемому углу загиба. Ее нужно зажать в тисках вместе с заготовкой, расположив полосу высокой стороной к ней, и загнуть ударами молотка.

Для изготовления из полосовой стали скобы применяется брусок-оправка, равный по толщине проему скобы. Его нужно зажать в тисках вместе с полосой стали и легкими ударами молотка загнуть одну сторону скобы. Затем вложить брусок внутрь скобы и, снова зажав в тисках, поступить так же с другой стороной.

Для крепления труб и металлических стержней различного назначения часто используется хомут из полосовой стали. Он изготавливается на тисках. Для этого берут круглую оправку нужного диаметра, зажимают ее в тисках и двумя плоскогубцами загибают на ней полоску стали необходимой ширины и длины. Затем оправку нужно освободить из губок тисков и, зажав в них отогнутые концы хомутика, придать ему окончательную форму. Лучше наносить удары молотком не по самому хомутику, чтобы не оставить на нем забоев, вмятин и царапин, а через медную пластинку небольшой толщины, которая хорошо передает силу удара.

Полосовая гибка часто применяется при соединении металлических элементов — так называемых гибочных соединениях. Они носят самый различный характер и применяются очень широко. Соединение может быть целиком гибочным — крепежное усилие создается изгибом обоих элементов или одного. Гибочное соединение может играть вспомогательную роль и усиливать, например, резьбовое соединение, использоваться как стопорная шайба или шплинт в соединении гайка-болт.

Гибка металла с применением приспособлений

Гибка с помощью ручного пресса

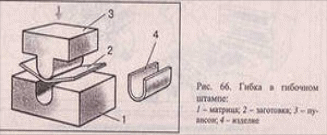

С помощью ручного пресса оборудованого очень производительными штампами, можно легко придавать металлическим листам изгиб нужного профиля. На основании пресса нужно установить матрицу с заранее выбранным профилем, верхнюю, силовую часть пресса оборудовать пуансоном соответствующей матрице формы. При изготовлении штампов следует помнить, что ширина пуансона должна быть меньше ширины ручья матрицы на удвоенную толщину металлической заготовки.

Заготовки из стальных прутков удобно гнуть на простейшем приспособлении, которое представляет собой два штифта различного диаметра, ввернутые в металлическую плиту-основание. Пруток нужно вставить в промежуток между штифтами и обворачивать его вокруг штифта большего диаметра. При необходимости можно использовать молоток (если пруток слишком толстый или короткий). Недостаток этого приспособления в том, что оно позволяет получать изгибы только одного диаметра, соответствующего диаметру большого штифта. Впрочем, при желании его можно усовершенствовать, сделав штифты сменными.

В тех случаях, когда требуется изогнуть стальную полосу на ребро, используется роликовое приспособление. При работе с ним следует учесть, что верхняя прорезь бруска основания должна точно соответствовать размерам полосы. Кроме того, верхнюю часть полосы, которая будет испытывать растяжение, а также рабочий ролик нужно смазать маслом.

Гибка труб

Необходимость часто требует изготовления всякого рода трубочных соединений. Делается это вручную с помощью несложных приспособлений. Трудность этой операции заключается в том, что трубы при изгибании часто ломаются, мнутся и заготовка приходит в негодность. Чтобы этого не случилось, в трубу предварительно помещают наполнитель, в качестве которого используется мелкий сухой песок или расплавленная канифоль. В некоторых случаях можно наполнить трубу водой и заморозить, но следует учесть, что в нагретом состоянии трубы гнуться значительно легче.

Вопрос о том, нужен ли в каждом конкретном случае наполнитель, решается в зависимости от того, какого радиуса изгиб требуется сделать. Если радиус меньше 50 мм, то трубы диаметром до 20 мм можно гнуть без наполнителя в холодном состоянии. Медные и латунные трубы перед гибкой необходимо отжечь в зоне загиба.

Самое простое приспособление для гибки труб — вертикально установленная двойная плоскопараллельная пластина, имеющая кривизну необходимого загиба. Трубу зажимают в хомутике и гнут вниз по пазу пластины, ширина которого соответствует внутреннему диаметру трубы.

Для гибки в горячем состоянии удобнее всего использовать устройство со сменным фасонным вкладышем, радиус которого соответствует кривизне необходимого загиба. Трубу разогревают в зоне загиба и небольшими усилиями сверху придают ей нужную форму.

Нагревать трубу можно паяльной лампой, газовой горелкой или в кузнечном горне. Необходимо нагревать только тот участок, на котором должен быть произведен загиб. При изгибе трубы на 45° должен быть нагрет участок длиной в три диаметра трубы, при изгибе на 90° — в четыре. Вообще радиус закругления всегда должен быть не менее трех диаметров трубы.

До какой температуры нужно нагревать трубы перед тем, как их изогнуть? Как ее измерить? Никаких приборов для измерения температуры нагрева не требуется, она определяется визуально. Стальные трубы следует нагревать до ярко-красного цвета, алюминиевые — до тех пор, пока от трубы не начнет обугливаться приложенная к ней бумага.

Нужно отметить, что гибка труб, особенно большого диаметра ручным способом, — операция малопроизводительная и тяжелая. Если есть возможность обойтись без изогнутых труб, то лучше ею воспользоваться.

Гибка металла – это придача новой формы заготовке (или ее части) механическим или ручным способом с помощью специальных приспособлений.

Для ручной гибки металла используют слесарный молоток, деревянный молоток (киянка), плоскогубцы или круглогубцы и различные металлические оправки.

Тонкую проволоку изгибают круглогубцами, проволоку большего диаметра – в струбцине или на соответствующей оправке. Арматурную сталь изгибают с помощью трубы, надетой на конец стержня. Гибку тонколистового металла и проволоки выполняют в тисках по уровню губок или с применением специальных приспособлений – оправок. Чтобы не помять заготовку, на губки надевают накладные угольники из более мягкого металла. Гибку выполняют деревянным молотком (киянкой) или слесарным молотком, но удары наносят не по заготовке, а по деревянной колодочке, она оттягивает металл, не оставляя на нем вмятин. Заготовку закрепляют так, чтобы линия сгиба была на уровне уголков, губок тисков или ребра оправки. Легкими ударами киянки или молотка сначала отгибают край заготовки, а затем – всю намеченную область.

При гибке заготовок большой длины используется металлическая полоса или деревянный брусок. Длинные листы следует гнуть на гибочной машине.

Трубы при изгибании деформируются и сплющиваются, поэтому перед изгибанием их заполняют сухим песком, а концы уплотняют деревянными пробками. Затем трубу нагревают над огнем и осторожно, постепенно изгибают на оправке. В трубу также можно вставить толстую стальную спираль. После охлаждения и контроля высыпают песок или извлекают спираль.

Обычно заводы выпускают проволоку в рулонах. Заготовки нужной длины отрезают кусачками. Отрезанный кусок проволоки перед обработкой необходимо выпрямить. Чтобы придать заготовке из проволоки нужную форму, ее подвергают гибке. Гибку проволоки выполняют с помощью плоскогубцев и круглогубцев. Плоскогубцами зажимают и сгибают проволоку под нужным углом. Детали сложной формы получают с помощью круглогубцев. Для изготовления изделий в форме колец применяют цилиндрические оправки.

Техника безопасности при гибке металла. При гибке металла в холодном и горячем состоянии, чтобы избежать ушибов и ранений, необходимо прочно укреплять металл и трубы на станках; следить за исправностью ограждений, электрооборудования, проводов, пусковых устройств и защитного заземления.

Техника безопасности при ручной гибке:

• При работе надежно закрепите заготовку с оправкой в тисках.

• Работать можно только исправным инструментом.

• При отрезании заготовки нельзя подносить проволоку близко к лицу.

• Нельзя держать левую руку близко к месту сгиба заготовки.

• На руке, удерживающей заготовку, должна быть надета рукавица.

• Не стойте за спиной работающего и не работайте, если кто-то стоит за вами

3.3. Разобрать рабочие чертежи и схемы. Технические требования.

3.4. Разобрать технологическую последовательность выполнения работы в соответствии с заданием (таблица №1).

3.5. Рассмотреть применяемые инструменты, приборы и приспособления.

3.6. Показать приемы работы.

3.7. Предупредить о возможных ошибках при выполнении работы (таблица №2).

3.8. Обратить внимание на приемы самоконтроля.

3.9. Разобрать вопросы рациональной организации рабочего места.

3.10.Провести инструктаж по правилам техники безопасности и обратить внимание учащихся на опасные приемы работ.

3.11. Сообщить учащимся критерии оценок.

4. Закрепление материала вводного инструктажа:

• Показать правильную организацию рабочего места

• Воспроизвести правильные приемы при гибке металла.

• Как правильно гнуть проволоку?

• Как правильно гнуть листовой металл?

• Для чего необходима последовательность при выполнении работы.

• Как проверить правильность выполнения работ.

• Предложить нескольким учащимся повторить рабочие приемы перед группой; убедиться в понимании.

• Показать типичные ошибки при гибке металла.

III. Упражнение учащихся и текущее инструктирование (5 часов)

1. Распределение уч-ся по рабочим местам.

2. Выдача практических заданий.

3. Выдача уч-ся технологической документации соответствующей практическому заданию.

4. Самостоятельная работа уч-ся под руководством мастера п/о.

5. Целевой обход рабочих мест уч-ся.

6. Текущее инструктирование:

Обход рабочих мест учащихся с целью проверки:

а) соблюдения последовательности технологического процесса;

б) правильного использования инструмента и оборудования;

в) организации рабочего места;

г) соблюдения учащимся правил безлопастного труда;

д) качества выполнения работы.

IV. Заключительный инструктаж (10 мин.)

1. Подведение итогов урока с анализом:

   • выполнения планового задания,

   • соблюдения технологии и техники безопасности.

2. Провести оценку качества работы уч-ся.

3. Указать на ошибки, допущенные в процессе урока.

4. Уборка и сдача рабочих мест.

5. Рефлексия:

   • Какое значение для тебя лично имеют знания и умения, полученные на уроке?

   • Ты помогал другим или тебе помогали?

   • Что вызвало наибольшие затруднения?

6. Домашнее задание: по учебнику “Общий курс слесарного дела” повторить:

1. Правила и способы выполнения работ при гибке металла.

2. Прочитать материал об инструментах, применяемых при гибке металла.

Таблица №1

Таблица №2
