Основы черчения и графики в 5 классе

Основы черчения и графики в 5 классе

Учитель технологии высшей категории : Селихова Ольга Викторовна

Где применяется черчение?

• В строительстве, архитектуре, строительстве дорог, при пошиве одежды, в ландшафтном дизайне, и.т.д

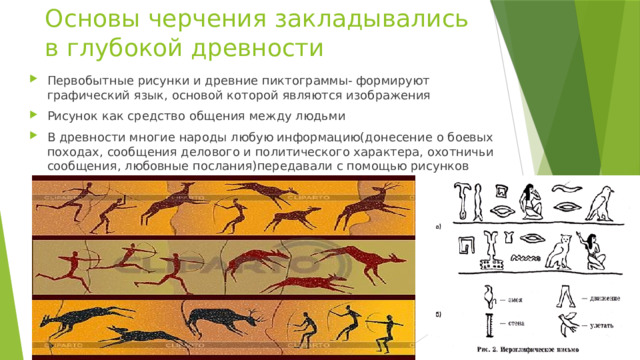

Основы черчения закладывались в глубокой древности

• Первобытные рисунки и древние пиктограммы- формируют графический язык, основой которой являются изображения
• Рисунок как средство общения между людьми
• В древности многие народы любую информацию(донесение о боевых походах, сообщения делового и политического характера, охотничьи сообщения, любовные послания)передавали с помощью рисунков

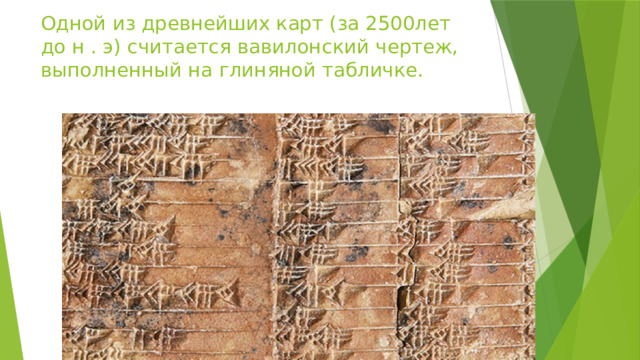

Одной из древнейших карт (за 2500лет до н . э) считается вавилонский чертеж, выполненный на глиняной табличке.

В эпоху Возрождения открывались законы перспективы, закладывались практические основы отображения технической информации новыми графическими способами Великим Леонардо да Винчи (1452-1519) в наследство потомкам были оставлены графические изображения летательного аппарата, метательных машин. Закон линейной перспективы до сих пор используется в архитектуре, рисунке, живописи, дизайне

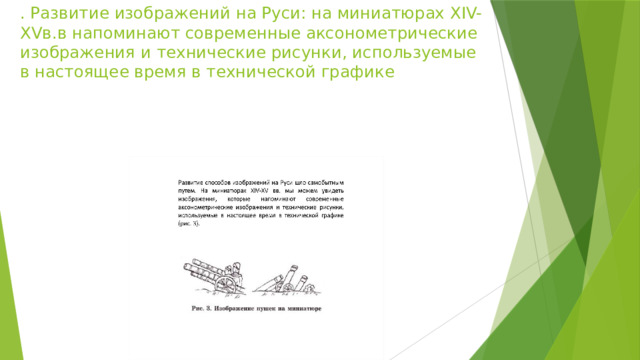

. Развитие изображений на Руси: на миниатюрах XIV-XVв.в напоминают современные аксонометрические изображения и технические рисунки, используемые в настоящее время в технической графике

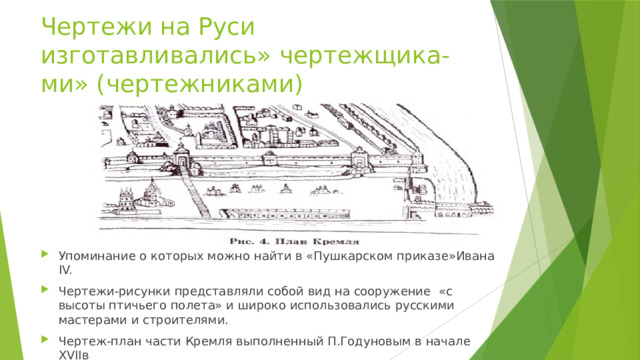

Чертежи на Руси изготавливались» чертежщика-ми» (чертежниками)

• Упоминание о которых можно найти в «Пушкарском приказе»Ивана IV.
• Чертежи-рисунки представляли собой вид на сооружение «с высоты птичьего полета» и широко использовались русскими мастерами и строителями.
• Чертеж-план части Кремля выполненный П.Годуновым в начале XVIIв

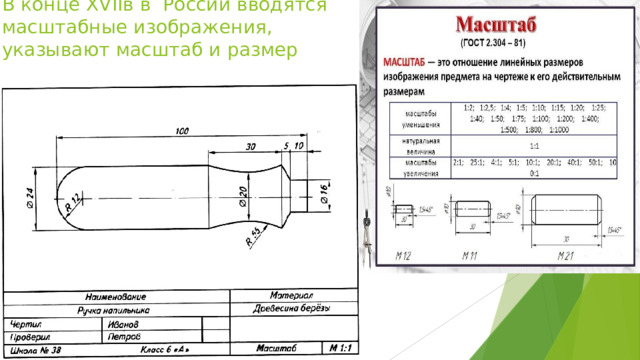

В конце XVIIв в России вводятся масштабные изображения, указывают масштаб и размер

В XVIIIв русские чертежники и сам Петр I выполняли чертежи методом, который позже будет называться методом прямоугольных проекций(основателем являлся французский математик и инженер Гаспар Монж)

• По приказу Петра 1 преподавание черчения было введено во всех технических учебных заведениях (профиль спереди, сверху)

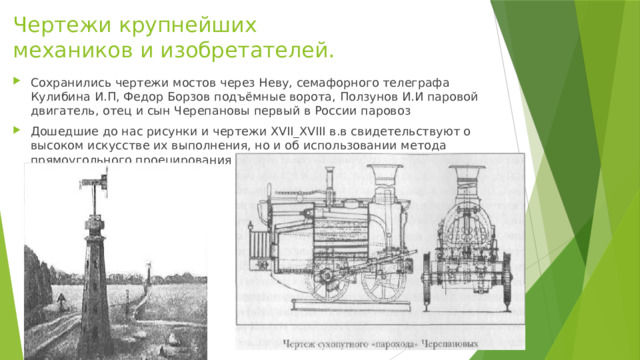

Чертежи крупнейших механиков и изобретателей.

• Сохранились чертежи мостов через Неву, семафорного телеграфа Кулибина И.П, Федор Борзов подъёмные ворота, Ползунов И.И паровой двигатель, отец и сын Черепановы первый в России паровоз
• Дошедшие до нас рисунки и чертежи XVII_XVIII в.в свидетельствуют о высоком искусстве их выполнения, но и об использовании метода прямоугольного проецирования

Карандаши

• М, 2М, 3М, 4М, 5М, 6М, В-мягкие
• Т, 2Т, 3Т, 4Т, 5Т, 6Т, 7Т, Н-твердые
• ТМ, НВ, СТ-средней твердости

Практическое занятие

• Начертите план этого кабинета (вид сверху). Покажите расположение окон, дверей и мебели.
