Передача электроэнергии. Трансформаторы

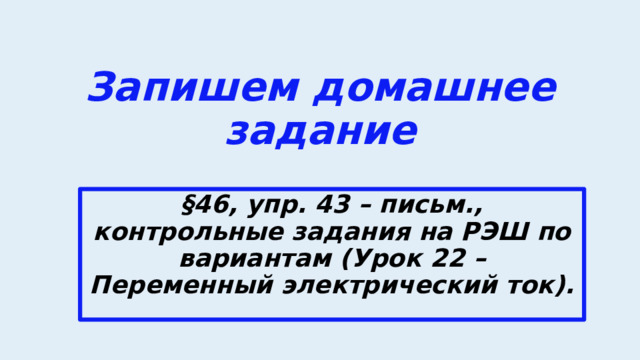

Запишем домашнее задание

§46, упр. 43 – письм., контрольные задания на РЭШ по вариантам (Урок 22 – Переменный электрический ток).

«Передача электроэнергии. Трансформаторы»

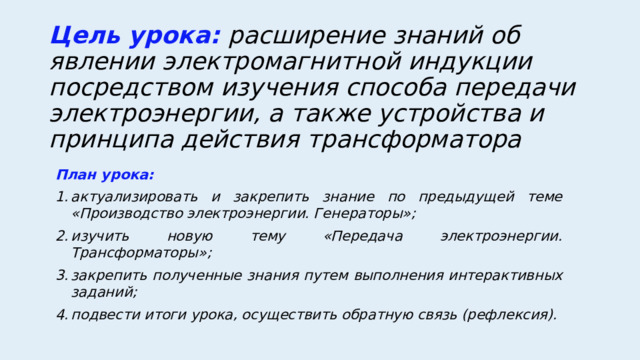

Цель урока: расширение знаний об явлении электромагнитной индукции посредством изучения способа передачи электроэнергии, а также устройства и принципа действия трансформатора

План урока:

• актуализировать и закрепить знание по предыдущей теме «Производство электроэнергии. Генераторы»;
• изучить новую тему «Передача электроэнергии. Трансформаторы»;
• закрепить полученные знания путем выполнения интерактивных заданий;
• подвести итоги урока, осуществить обратную связь (рефлексия).

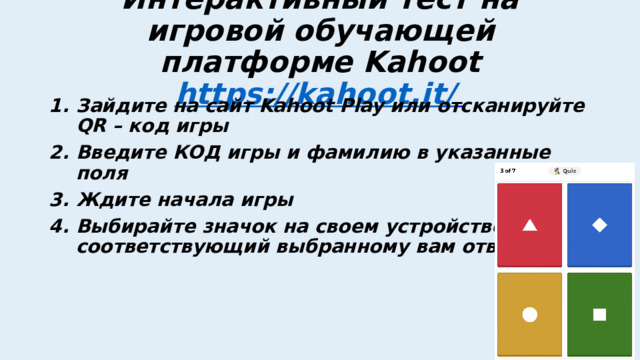

Интерактивный тест на игровой обучающей платформе Kahoot https://kahoot.it/

• Зайдите на сайт Kahoot Play или отсканируйте QR – код игры
• Введите КОД игры и фамилию в указанные поля
• Ждите начала игры
• Выбирайте значок на своем устройстве, соответствующий выбранному вам ответу

Q ↓ R = 𝝆 ↓ = R ↓ " width="640"

Электроэнергию передают под высоким напряжением. Это позволяет многократно уменьшить тепловые потери в линиях электропередач .

Почему электроэнергию передают под высоким напряжением?!

Q = I 2 Rt – Закон Джоуля – Ленца

I ↓ R ↓= Q ↓

R =

𝝆 ↓ = R ↓

U ↑ Чтобы уменьшить силу тока, сохранив передаваемую мощность, нужно повысить напряжение = уменьшение тепловых потерь. " width="640"

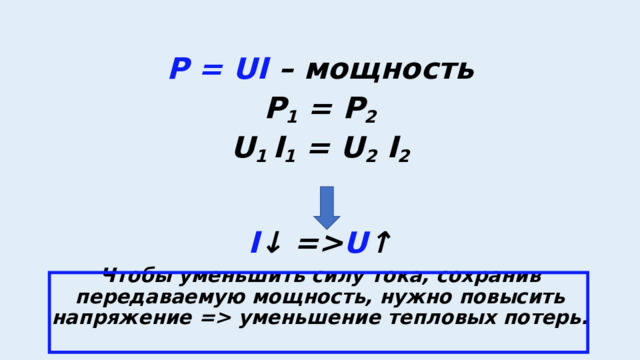

P = UI – мощность

P 1 = P 2

U 1 I 1 = U 2 I 2

I ↓ = U ↑

Чтобы уменьшить силу тока, сохранив передаваемую мощность, нужно повысить напряжение = уменьшение тепловых потерь.

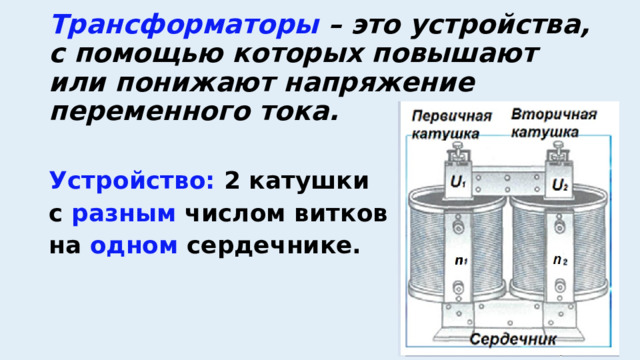

Трансформаторы – это устройства, с помощью которых повышают или понижают напряжение переменного тока.

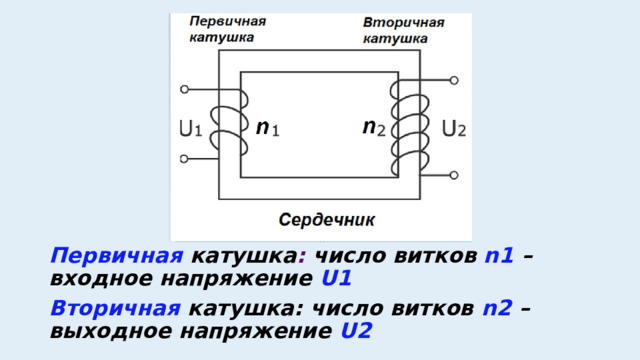

Устройство: 2 катушки

с разным числом витков

на одном сердечнике.

Первичная катушка : число витков n1 – входное напряжение U1

Вторичная катушка: число витков n2 – выходное напряжение U2

n 1 или U 2 U 1 , то трансформатор повышающий Если n 2 1 или U 2 1 , то трансформатор понижающий " width="640"

Если n 2 n 1 или U 2 U 1 , то трансформатор повышающий

Если n 2 1 или U 2 1 , то трансформатор понижающий

Павел Николаевич Яблочков (1847 - 1894) русский   электротехник , военный  инженер , изобретатель и предприниматель

Производство и передача электроэнергии

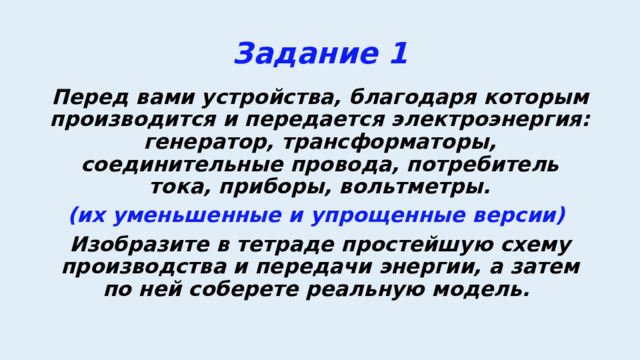

Задание 1

Перед вами устройства, благодаря которым производится и передается электроэнергия: генератор, трансформаторы, соединительные провода, потребитель тока, приборы, вольтметры.

(их уменьшенные и упрощенные версии)

Изобразите в тетраде простейшую схему производства и передачи энергии, а затем по ней соберете реальную модель.

Задание 2

Прочитайте текст «Скованный гигант» и ответьте на соответствующие вопросы

Вопрос 1: чем определяется скорость распространения электроэнергии?

Вопрос 2: почему трансформатор напоминает «скованного гиганта»?

Вопрос 3: в чем проявляется «движение» трансформатора?

Задание 3

Выполняем интерактивные задания

1. Вставьте пропуски в текст.

https://learningapps.org/watch?v=p5x65hz9522

2. Соотнести части и характеристики к устройствам: генератор и трансформатор.

https://learningapps.org/watch?v=pok33s9e222

3. Составь слова из букв на сетке.

https://learningapps.org/watch?v=pgzo5m9x522

Подведем итоги урока
