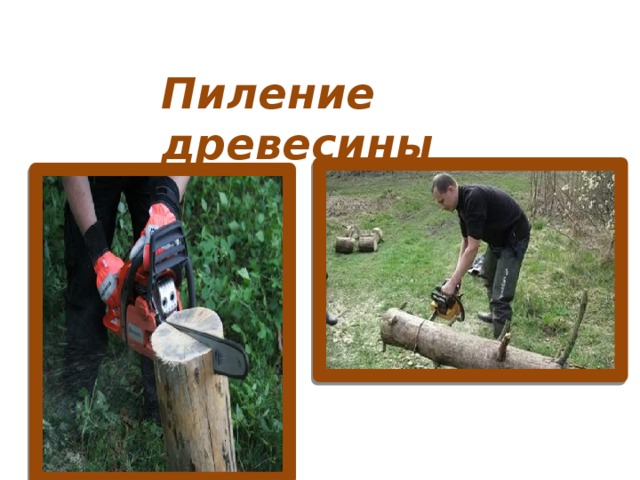

Пиление древесины

Пиление древесины

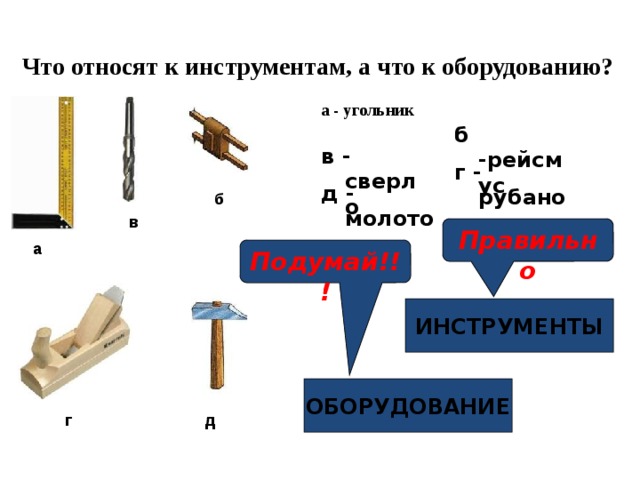

Что относят к инструментам, а что к оборудованию?

а - угольник

б -рейсмус

в - сверло

г - рубанок

д - молоток

б

в

Правильно

а

Подумай!!!

ИНСТРУМЕНТЫ

ОБОРУДОВАНИЕ

г

д

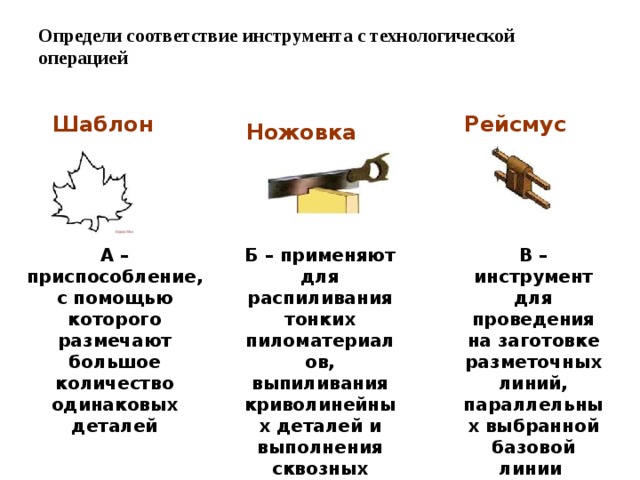

Определи соответствие инструмента с технологической операцией

Шаблон

Рейсмус

Ножовка

В – инструмент для проведения на заготовке разметочных линий, параллельных выбранной базовой линии

Б – применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов

А – приспособление, с помощью которого размечают большое количество одинаковых деталей

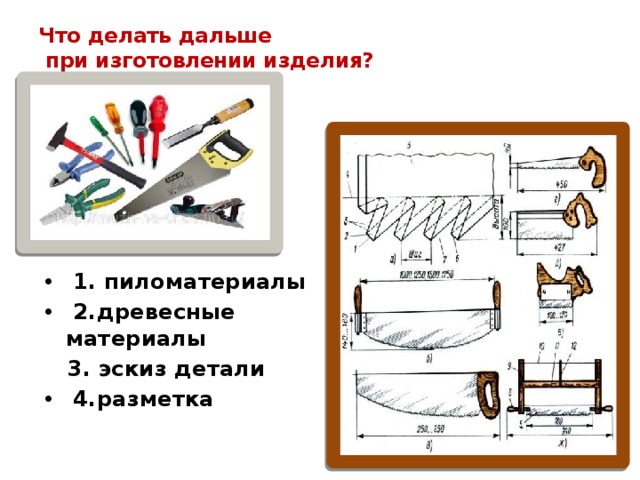

Что делать дальше при изготовлении изделия?

• ИНСТРУМЕНТЫ:

• 1. пиломатериалы
• 2.древесные материалы

3. эскиз детали

• 4.разметка

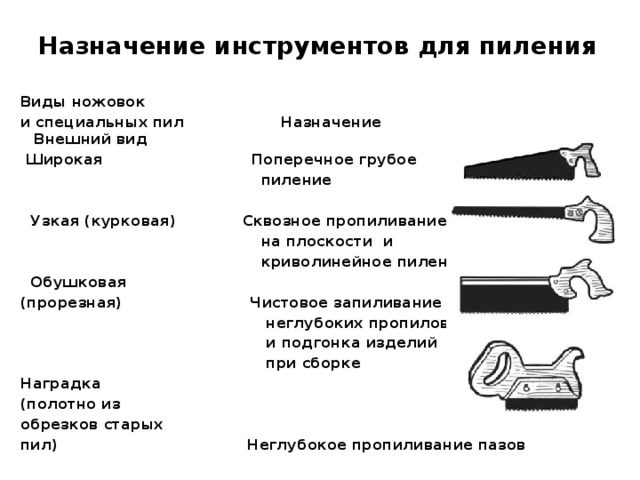

Назначение инструментов для пиления

Виды ножовок

и специальных пил Назначение Внешний вид

Широкая              Поперечное грубое

пиление

  Узкая (курковая)     Сквозное пропиливание

на плоскости  и

  криволинейное пиление

  Обушковая

(прорезная) Чистовое запиливание

неглубоких пропилов

и подгонка изделий

при сборке

Наградка

(полотно из

обрезков старых

пил)         Неглубокое пропиливание пазов

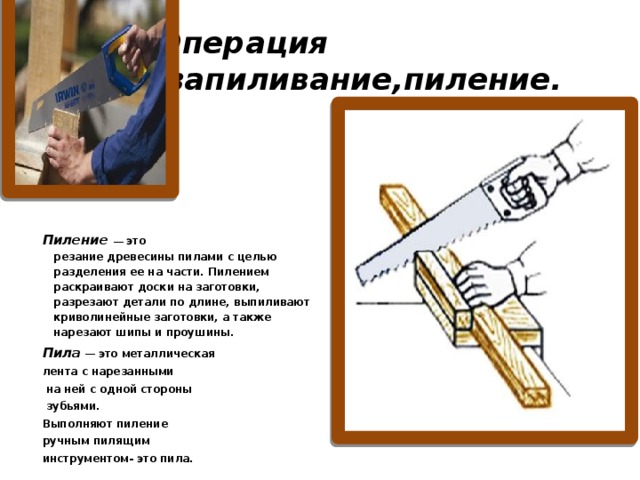

Операция запиливание,пиление.

Пиление   — это резание древесины пилами с целью разделения ее на части. Пилением раскраивают доски на заготовки, разрезают детали по длине, выпиливают криволинейные заготовки, а также нарезают шипы и проушины .

Пила  — это металлическая

лента с нарезанными

на ней с одной стороны

зубьями.

Выполняют пиление

ручным пилящим

инструментом- это пила.

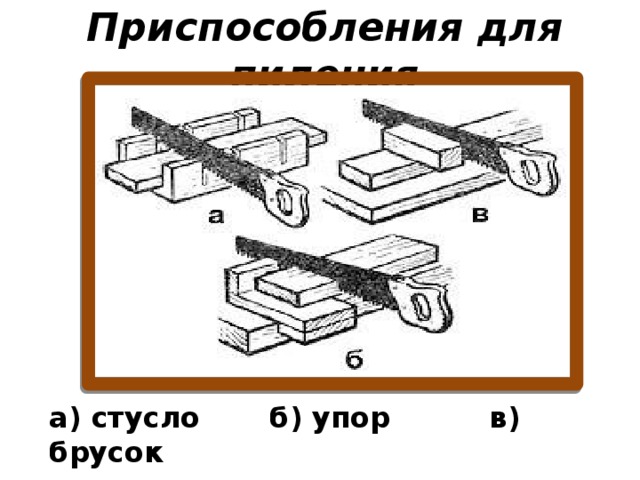

Приспособления для пиления

а) стусло б) упор в) брусок

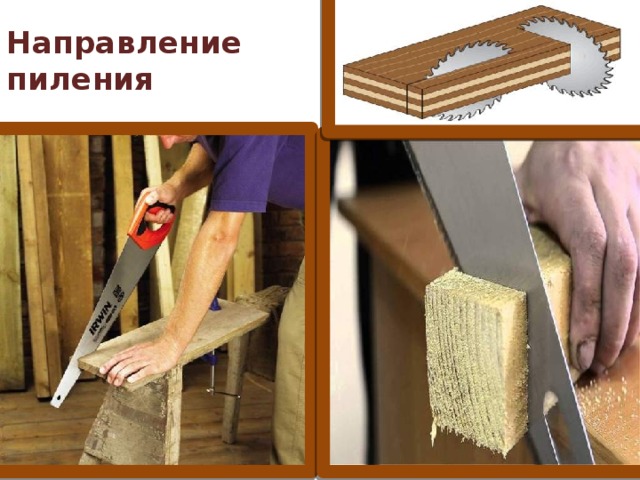

Направление пиления

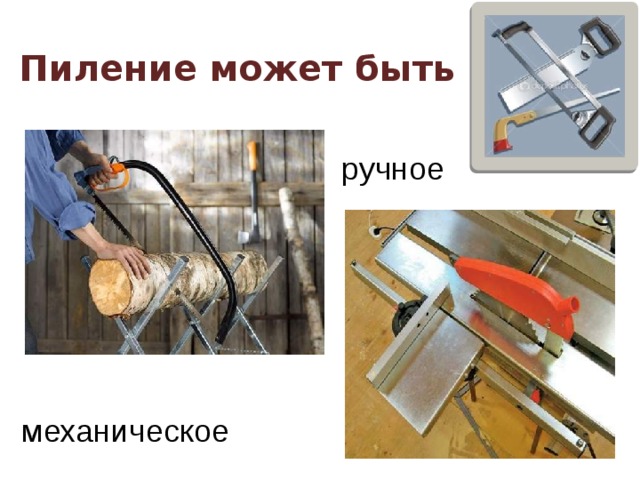

Пиление может быть

ручное

механическое

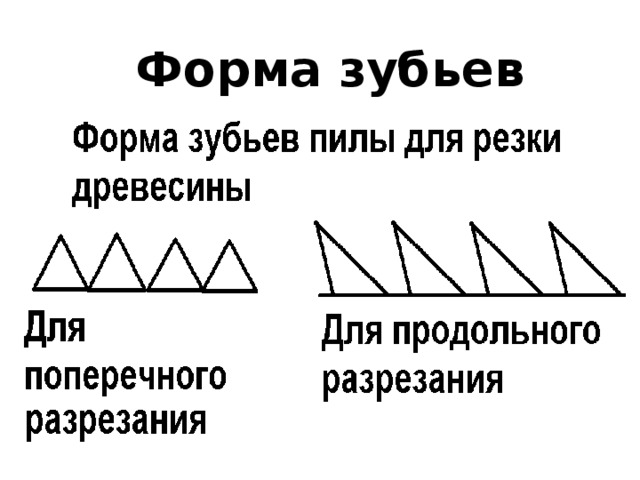

Форма зубьев

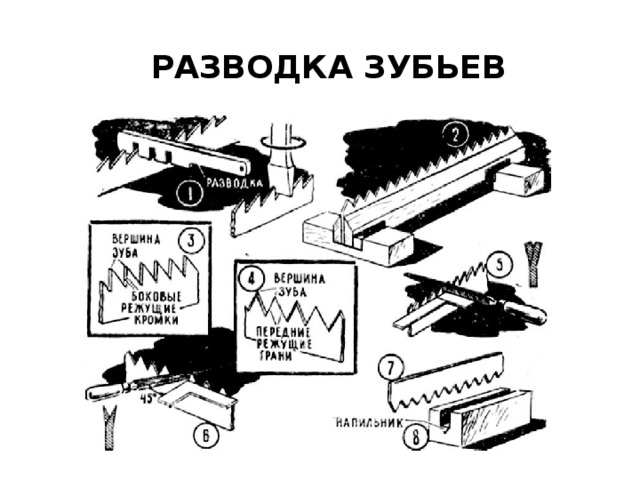

РАЗВОДКА ЗУБЬЕВ

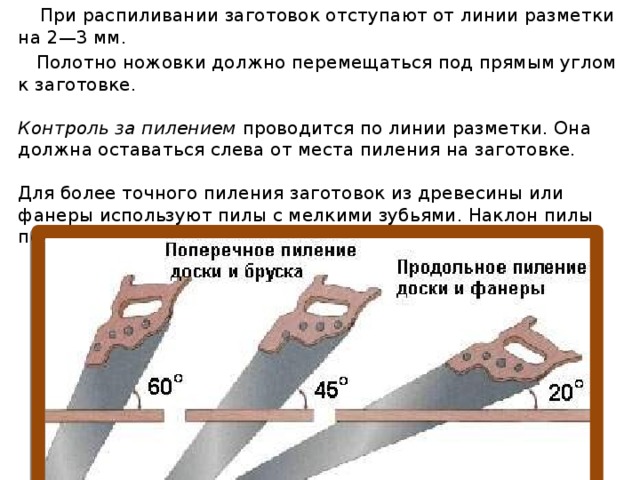

  При распиливании заготовок отступают от линии разметки на 2—3 мм.

Полотно ножовки должно перемещаться под прямым углом к заготовке. Контроль за пилением  проводится по линии разметки. Она должна оставаться слева от места пиления на заготовке. Для более точного пиления заготовок из древесины или фанеры используют пилы с мелкими зубьями. Наклон пилы показан на рисунке.

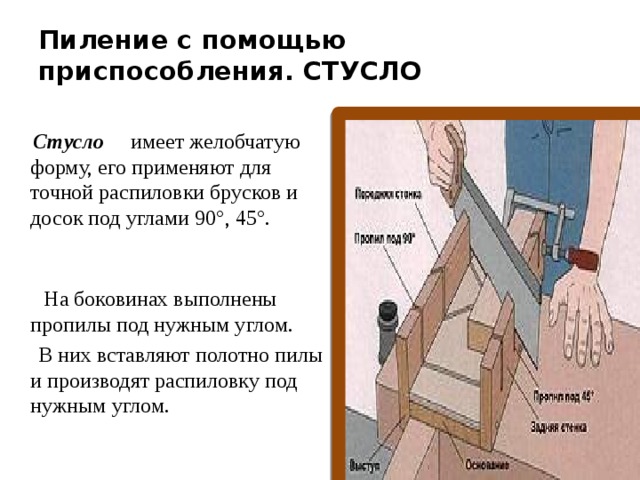

Пиление с помощью приспособления. СТУСЛО

Стусло   имеет желобчатую форму, его применяют для точной распиловки брусков и досок под углами 90°, 45°.

На боковинах выполнены пропилы под нужным углом.

В них вставляют полотно пилы и производят распиловку под нужным углом.

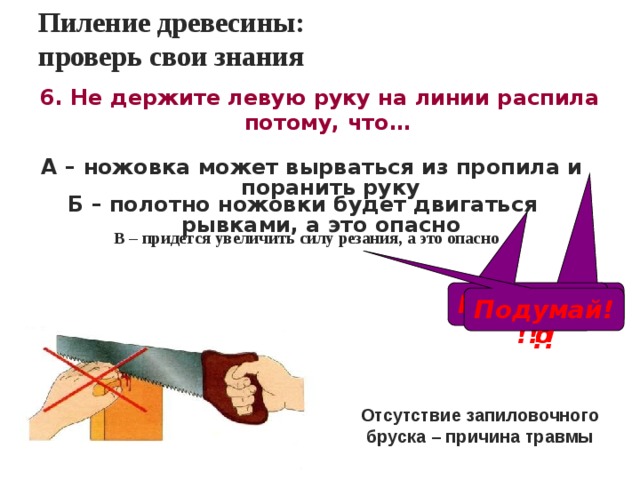

Пиление древесины: проверь свои знания

6. Не держите левую руку на линии распила потому, что…

А – ножовка может вырваться из пропила и поранить руку

Б – полотно ножовки будет двигаться рывками, а это опасно

В – придется увеличить силу резания, а это опасно

Правильно

Подумай!!!

Подумай!!!

Отсутствие запиловочного бруска – причина травмы

Пиление древесины: проверь свои знания

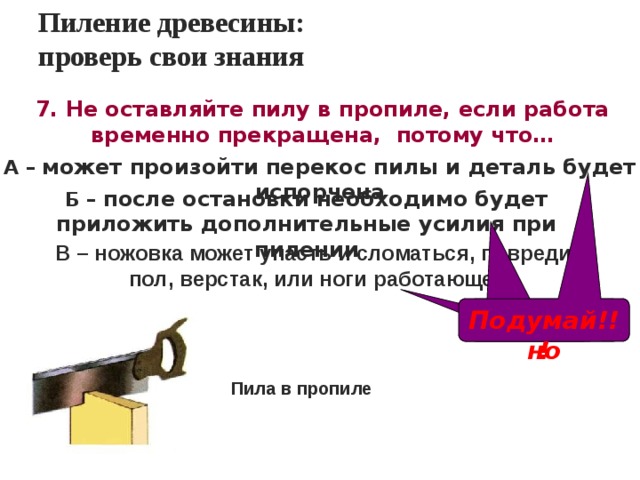

7. Не оставляйте пилу в пропиле, если работа временно прекращена, потому что…

А – может произойти перекос пилы и деталь будет испорчена

Б – после остановки необходимо будет приложить дополнительные усилия при пилении

В – ножовка может упасть и сломаться, повредить пол, верстак, или ноги работающего

Правильно

Подумай!!!

Подумай!!!

Пила в пропиле

ПОДВЕДЕМ ИТОГИ!

• Что сегодня на уроке было интересным?
• Чему вы научились?

РЕФЛЕКСИЯ

Мне

пригодится это...

Я узнал...

Я научился...
