Понятие схем автоматизации

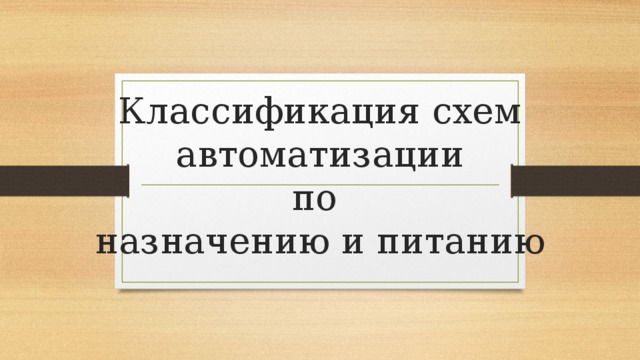

Классификация схем автоматизации по назначению и питанию

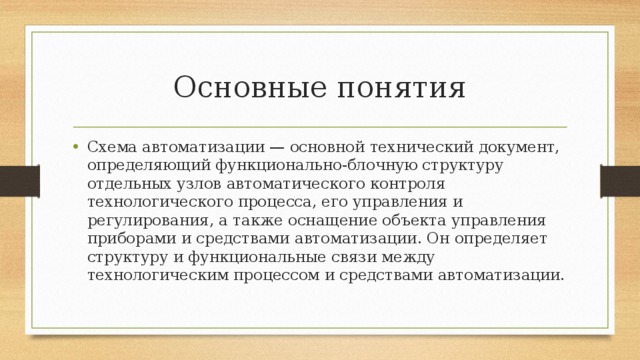

Основные понятия

• Схема автоматизации — основной технический документ, определяющий функционально-блочную структуру отдельных узлов автоматического контроля технологического процесса, его управления и регулирования, а также оснащение объекта управления приборами и средствами автоматизации. Он определяет структуру и функциональные связи между технологическим процессом и средствами автоматизации.

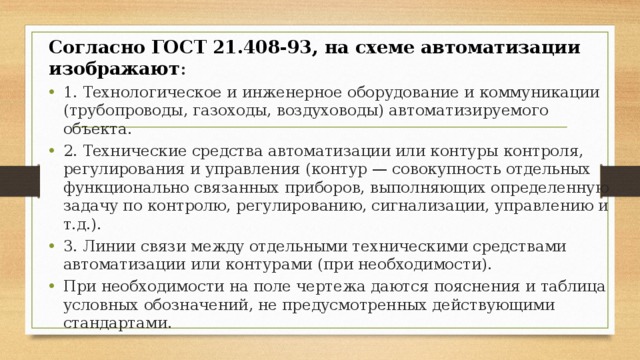

Согласно ГОСТ 21.408-93, на схеме автоматизации изображают :

• 1. Технологическое и инженерное оборудование и коммуникации (трубопроводы, газоходы, воздуховоды) автоматизируемого объекта.
• 2. Технические средства автоматизации или контуры контроля, регулирования и управления (контур — совокупность отдельных функционально связанных приборов, выполняющих определенную задачу по контролю, регулированию, сигнализации, управлению и т.д.).
• 3. Линии связи между отдельными техническими средствами автоматизации или контурами (при необходимости).
• При необходимости на поле чертежа даются пояснения и таблица условных обозначений, не предусмотренных действующими стандартами.

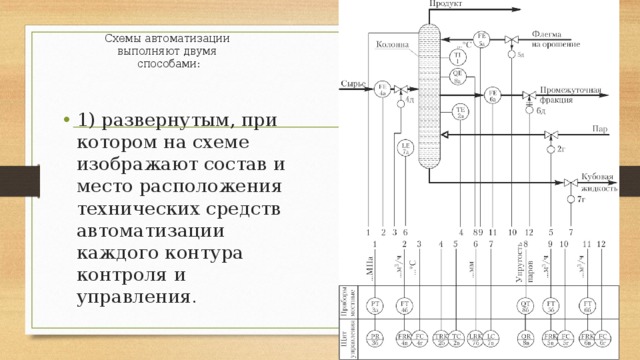

Схемы автоматизации выполняют двумя способами:

• 1) развернутым, при котором на схеме изображают состав и место расположения технических средств автоматизации каждого контура контроля и управления .

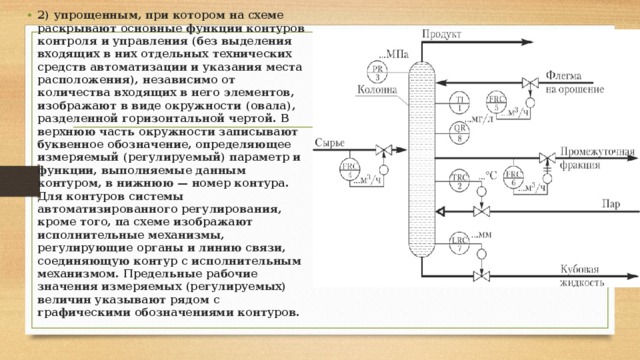

• 2) упрощенным, при котором на схеме раскрывают основные функции контуров контроля и управления (без выделения входящих в них отдельных технических средств автоматизации и указания места расположения), независимо от количества входящих в него элементов, изображают в виде окружности (овала), разделенной горизонтальной чертой. В верхнюю часть окружности записывают буквенное обозначение, определяющее измеряемый (регулируемый) параметр и функции, выполняемые данным контуром, в нижнюю — номер контура. Для контуров системы автоматизированного регулирования, кроме того, па схеме изображают исполнительные механизмы, регулирующие органы и линию связи, соединяющую контур с исполнительным механизмом. Предельные рабочие значения измеряемых (регулируемых) величин указывают рядом с графическими обозначениями контуров.

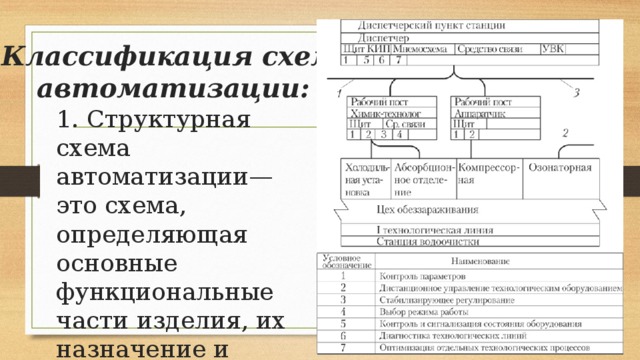

Классификация схем автоматизации:

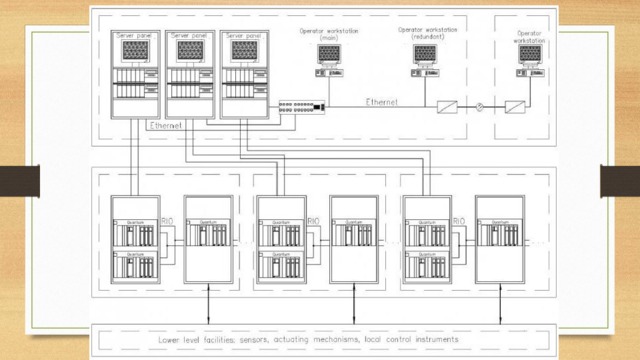

1. Структурная схема автоматизации— это схема, определяющая основные функциональные части изделия, их назначение и взаимосвязи

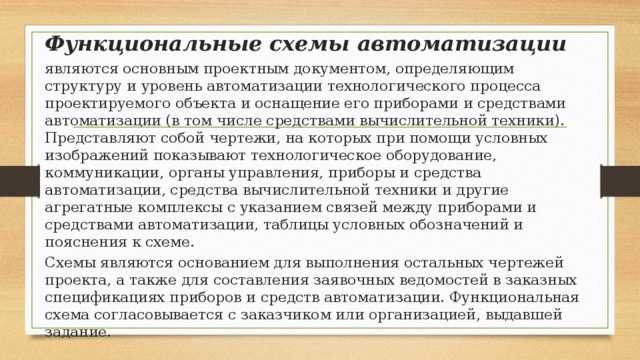

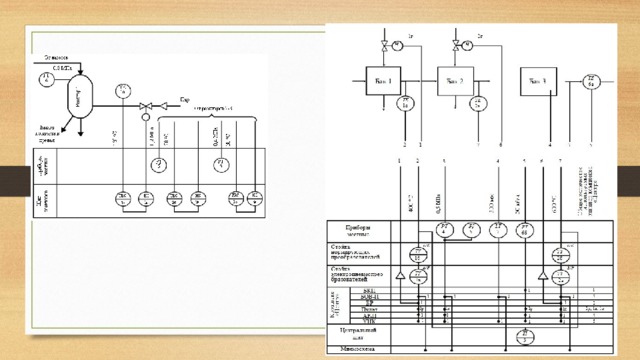

Функциональные схемы автоматизации

являются основным проектным документом, определяющим структуру и уровень автоматизации технологического процесса проектируемого объекта и оснащение его приборами и средствами автоматизации (в том числе средствами вычислительной техники). Представляют собой чертежи, на которых при помощи условных изображений показывают технологическое оборудование, коммуникации, органы управления, приборы и средства автоматизации, средства вычислительной техники и другие агрегатные комплексы с указанием связей между приборами и средствами автоматизации, таблицы условных обозначений и пояснения к схеме.

Схемы являются основанием для выполнения остальных чертежей проекта, а также для составления заявочных ведомостей в заказных спецификациях приборов и средств автоматизации. Функциональная схема согласовывается с заказчиком или организацией, выдавшей задание.

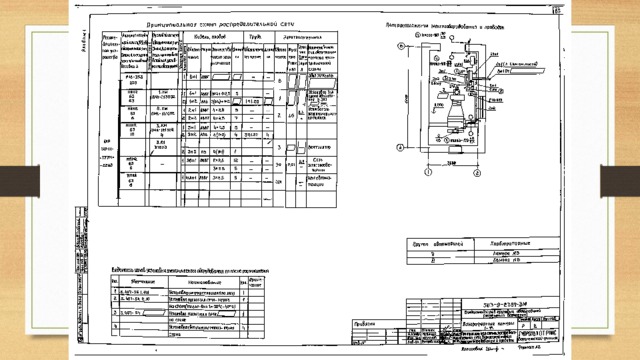

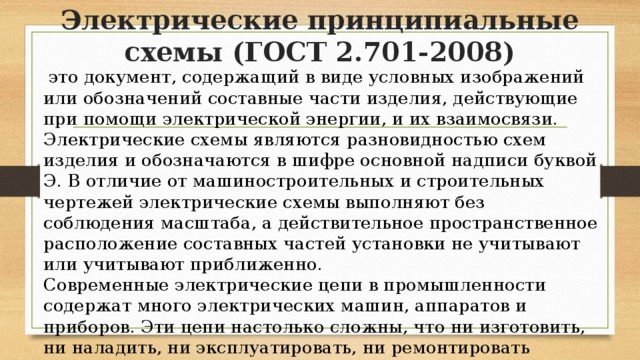

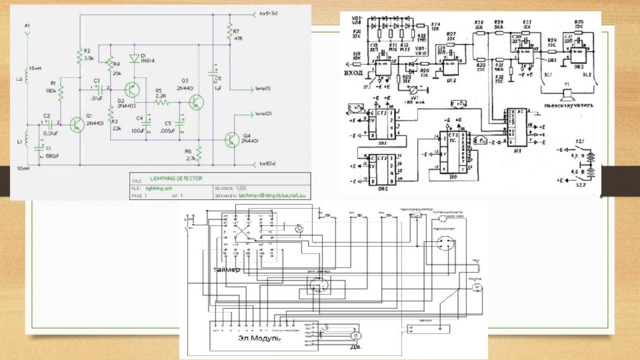

Электрические принципиальные схемы (ГОСТ 2.701-2008)

это документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи. Электрические схемы являются разновидностью схем изделия и обозначаются в шифре основной надписи буквой Э. В отличие от машиностроительных и строительных чертежей электрические схемы выполняют без соблюдения масштаба, а действительное пространственное расположение составных частей установки не учитывают или учитывают приближенно.

Современные электрические цепи в промышленности содержат много электрических машин, аппаратов и приборов. Эти цепи настолько сложны, что ни изготовить, ни наладить, ни эксплуатировать, ни ремонтировать электрооборудование невозможно, не имея соответствующих чертежей — схем.

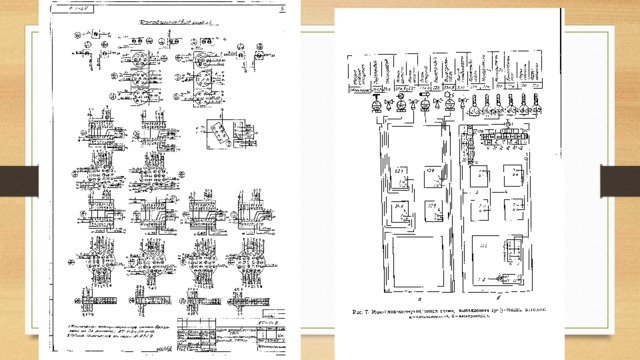

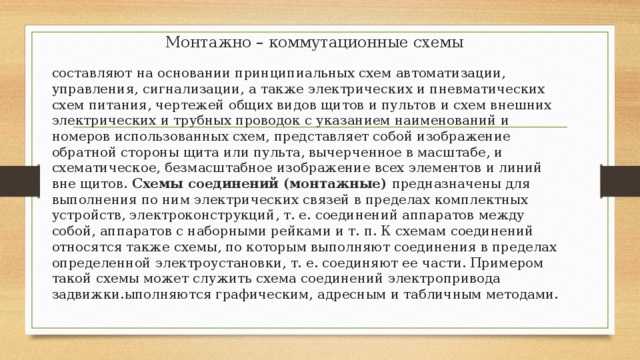

Монтажно – коммутационные схемы

составляют на основании принципиальных схем автоматизации, управления, сигнализации, а также электрических и пневматических схем питания, чертежей общих видов щитов и пультов и схем внешних электрических и трубных проводок с указанием наименований и номеров использованных схем, представляет собой изображение обратной стороны щита или пульта, вычерченное в масштабе, и схематическое, безмасштабное изображение всех элементов и линий вне щитов. Схемы соединений (монтажные)  предназначены для выполнения по ним электрических связей в пределах комплектных устройств, электроконструкций, т. е. соединений аппаратов между собой, аппаратов с наборными рейками и т. п. К схемам соединений относятся также схемы, по которым выполняют соединения в пределах определенной электроустановки, т. е. соединяют ее части. Примером такой схемы может служить схема соединений электропривода задвижки.ыполняются графическим, адресным и табличным методами.

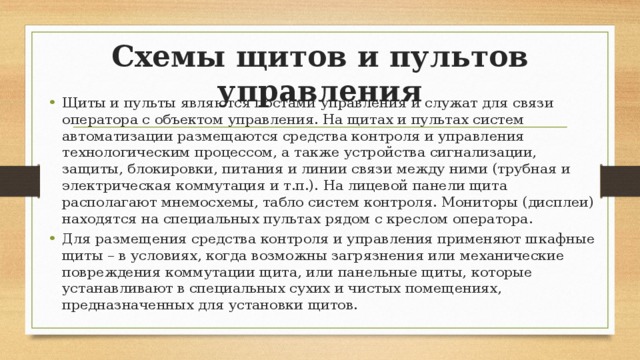

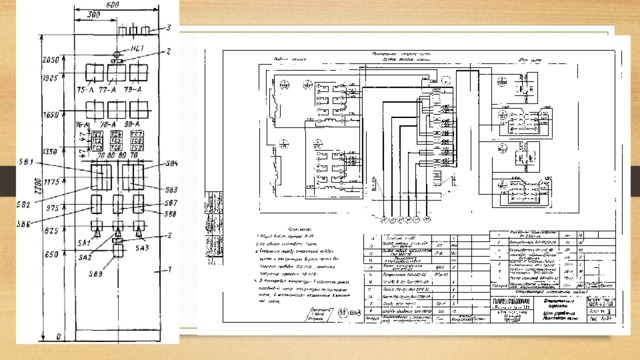

Схемы щитов и пультов управления

• Щиты и пульты являются постами управления и служат для связи оператора с объектом управления. На щитах и пультах систем автоматизации размещаются средства контроля и управления технологическим процессом, а также устройства сигнализации, защиты, блокировки, питания и линии связи между ними (трубная и электрическая коммутация и т.п.). На лицевой панели щита располагают мнемосхемы, табло систем контроля. Мониторы (дисплеи) находятся на специальных пультах рядом с креслом оператора.
• Для размещения средства контроля и управления применяют шкафные щиты – в условиях, когда возможны загрязнения или механические повреждения коммутации щита, или панельные щиты, которые устанавливают в специальных сухих и чистых помещениях, предназначенных для установки щитов.

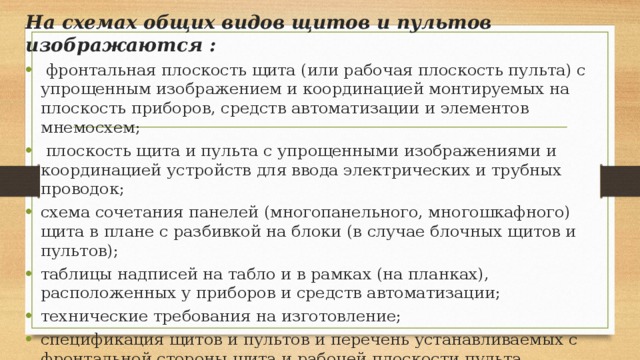

На схемах общих видов щитов и пультов изображаются :

• фронтальная плоскость щита (или рабочая плоскость пульта) с упрощенным изображением и координацией монтируемых на плоскость приборов, средств автоматизации и элементов мнемосхем;
• плоскость щита и пульта с упрощенными изображениями и координацией устройств для ввода электрических и трубных проводок;
• схема сочетания панелей (многопанельного, многошкафного) щита в плане с разбивкой на блоки (в случае блочных щитов и пультов);
• таблицы надписей на табло и в рамках (на планках), расположенных у приборов и средств автоматизации;
• технические требования на изготовление;
• спецификация щитов и пультов и перечень устанавливаемых с фронтальной стороны щита и рабочей плоскости пульта приборов и аппаратуры (попанельно).

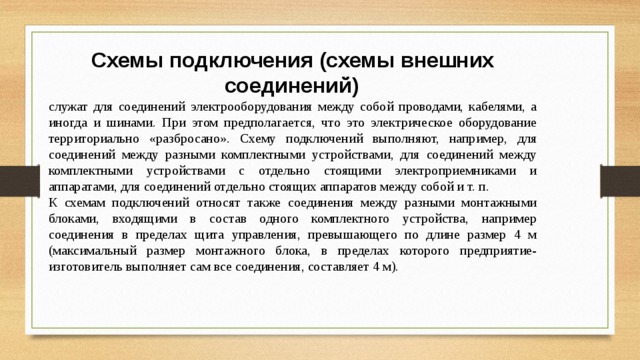

Схемы подключения (схемы внешних соединений)

служат для соединений электрооборудования между собой проводами, кабелями, а иногда и шинами. При этом предполагается, что это электрическое оборудование территориально «разбросано». Схему подключений выполняют, например, для соединений между разными комплектными устройствами, для соединений между комплектными устройствами с отдельно стоящими электроприемниками и аппаратами, для соединений отдельно стоящих аппаратов между собой и т. п.

К схемам подключений относят также соединения между разными монтажными блоками, входящими в состав одного комплектного устройства, например соединения в пределах щита управления, превышающего по длине размер 4 м (максимальный размер монтажного блока, в пределах которого предприятие-изготовитель выполняет сам все соединения, составляет 4 м).
