Постоянные магниты

Постоянные магниты

Постоянные магниты

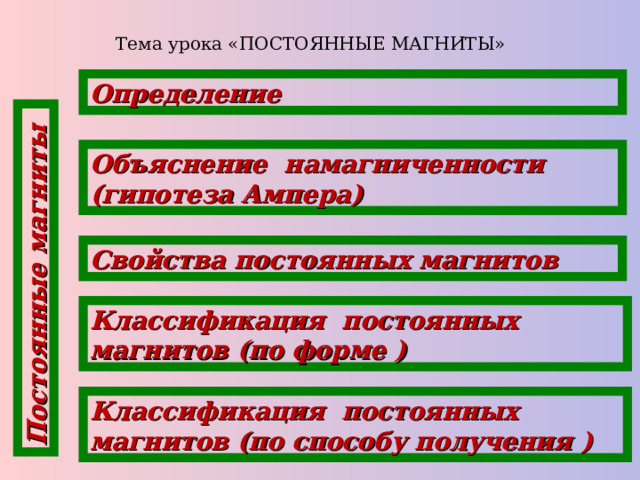

Тема урока «ПОСТОЯННЫЕ МАГНИТЫ»

Определение

Объяснение намагниченности (гипотеза Ампера)

Свойства постоянных магнитов

Классификация постоянных магнитов (по форме )

Классификация постоянных магнитов (по способу получения )

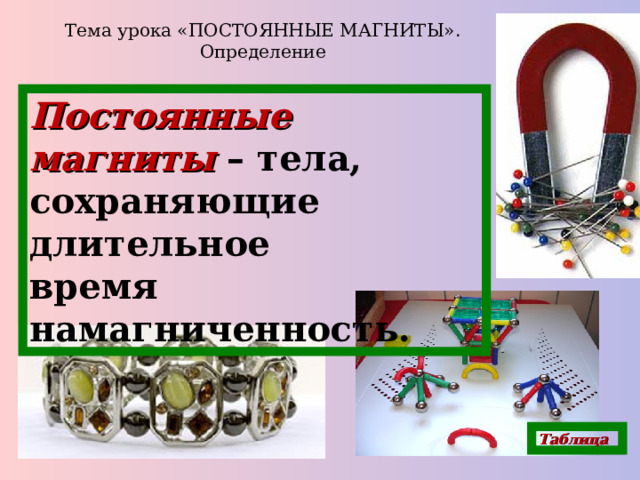

Тема урока «ПОСТОЯННЫЕ МАГНИТЫ». Определение

Постоянные магниты – тела, сохраняющие длительное

время намагниченность.

Таблица

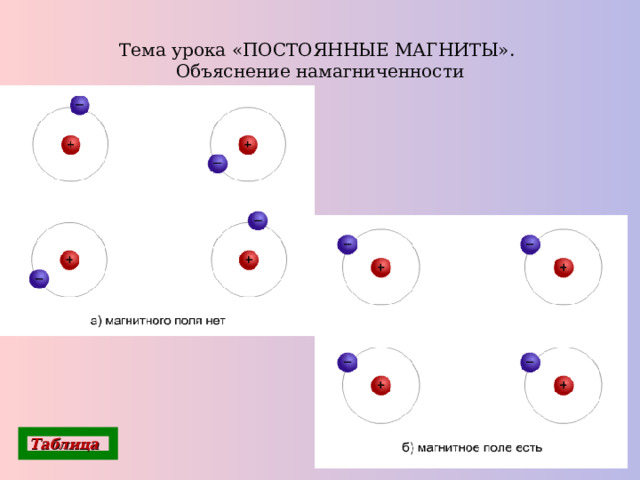

Тема урока «ПОСТОЯННЫЕ МАГНИТЫ». Объяснение намагниченности

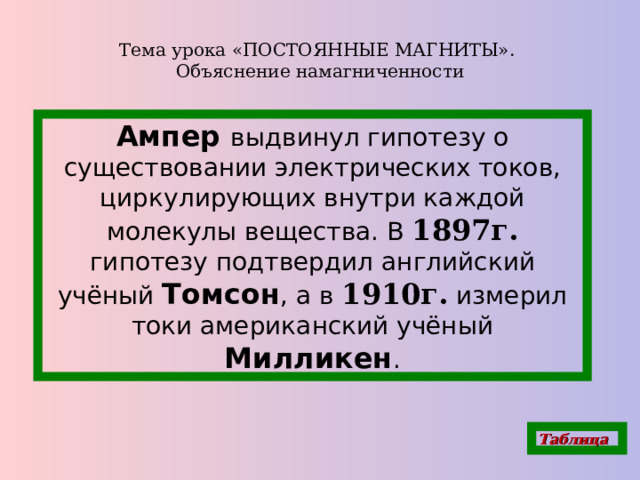

Ампер выдвинул гипотезу о существовании электрических токов, циркулирующих внутри каждой молекулы вещества. В 1897г. гипотезу подтвердил английский учёный Томсон , а в 1910г. измерил токи американский учёный Милликен .

Таблица

Тема урока «ПОСТОЯННЫЕ МАГНИТЫ». Объяснение намагниченности

Таблица

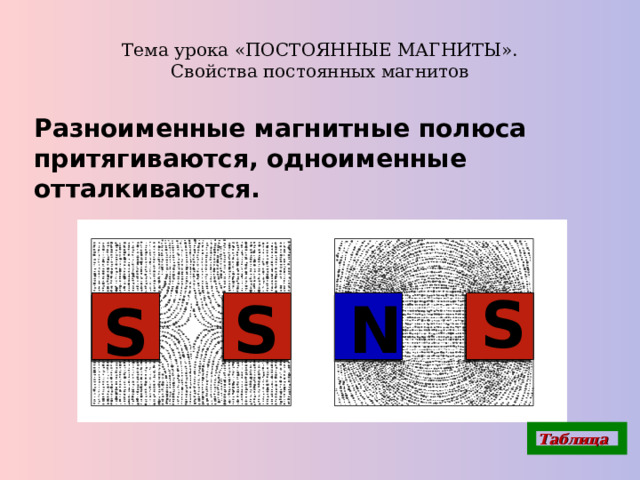

Тема урока «ПОСТОЯННЫЕ МАГНИТЫ». Свойства постоянных магнитов

Разноименные магнитные полюса притягиваются, одноименные отталкиваются.

S

N

S

S

Таблица

Тема урока «ПОСТОЯННЫЕ МАГНИТЫ». Свойства постоянных магнитов

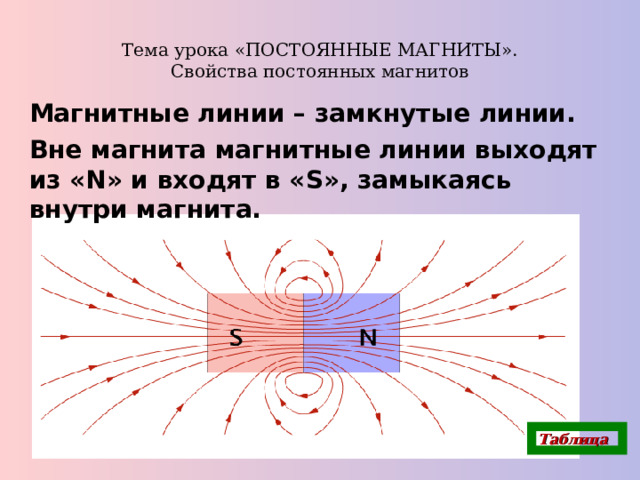

Магнитные линии – замкнутые линии.

Вне магнита магнитные линии выходят из « N » и входят в « S », замыкаясь внутри магнита.

Таблица

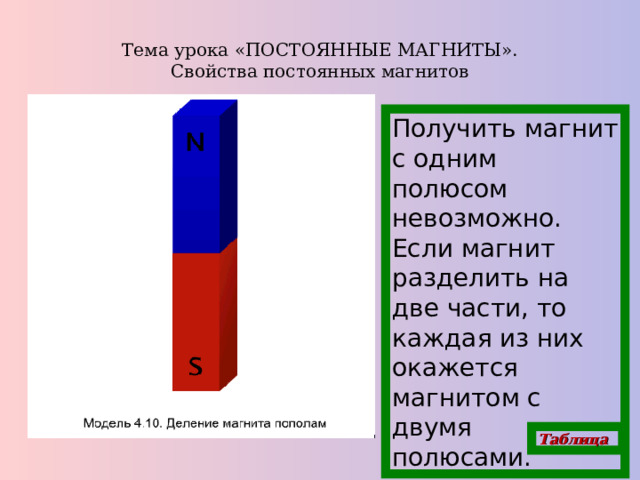

Тема урока «ПОСТОЯННЫЕ МАГНИТЫ». Свойства постоянных магнитов

Получить магнит с одним полюсом невозможно. Если магнит разделить на две части, то каждая из них окажется магнитом с двумя полюсами.

Таблица

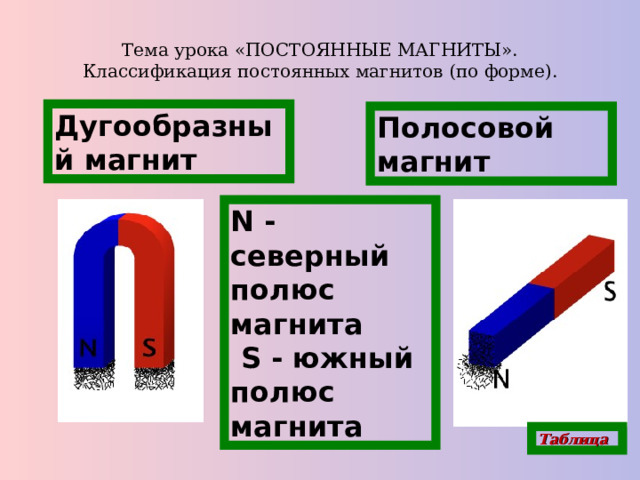

Тема урока «ПОСТОЯННЫЕ МАГНИТЫ». Классификация постоянных магнитов (по форме).

Дугообразный магнит

Полосовой магнит

N - северный полюс магнита

S - южный полюс магнита

Таблица

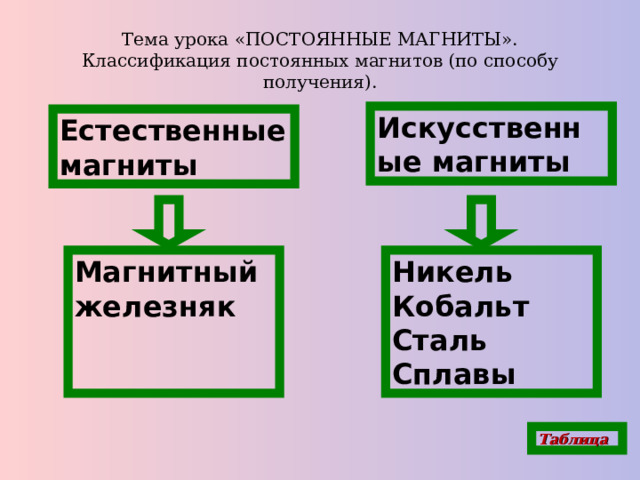

Тема урока «ПОСТОЯННЫЕ МАГНИТЫ». Классификация постоянных магнитов (по способу получения).

Искусственные магниты

Естественные магниты

Никель

Кобальт

Сталь

Сплавы

Магнитный железняк

Таблица

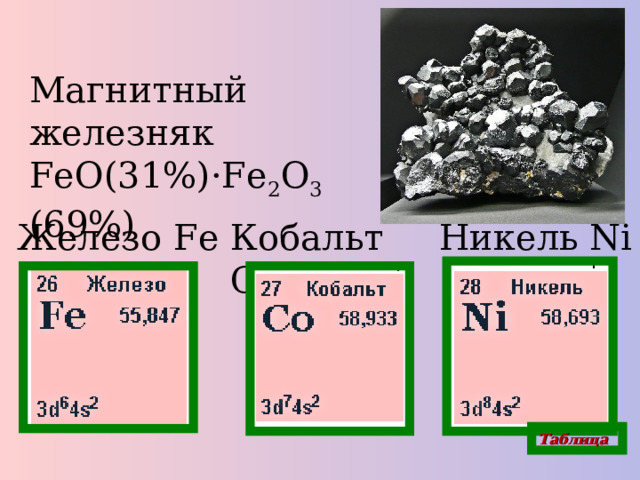

Магнитный железняк FeO(31%)·Fe 2 O 3 (69%)

Кобальт Co

Железо Fe

Никель Ni

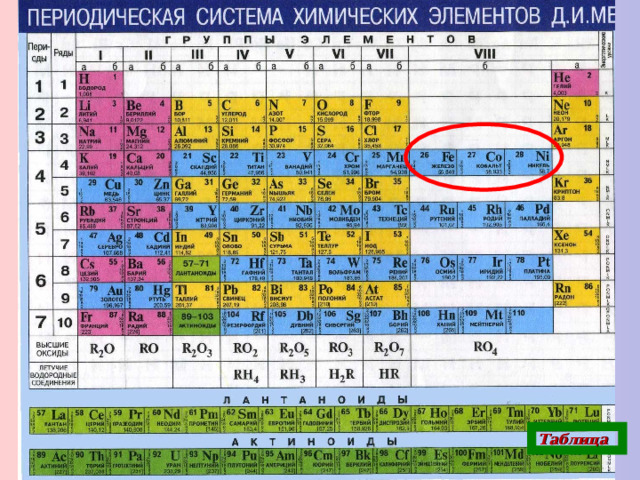

Таблица

Таблица

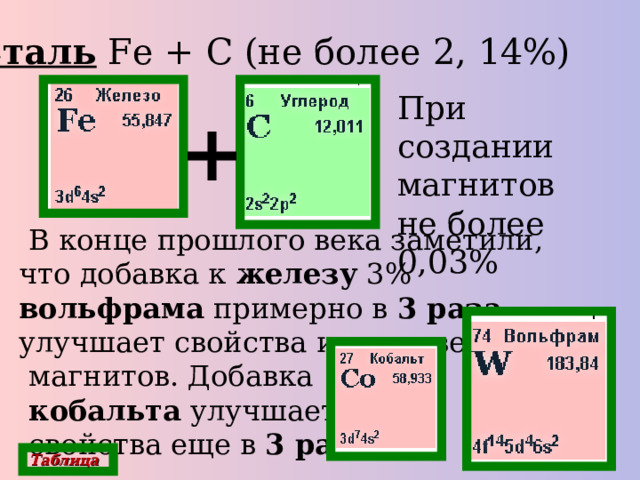

Сталь Fe + С (не более 2, 14%)

При создании магнитов не более 0,03%

+

В конце прошлого века заметили, что добавка к железу 3% вольфрама примерно в 3 раза улучшает свойства искусственных

магнитов. Добавка

кобальта улучшает

свойства еще в 3 раза.

Таблица

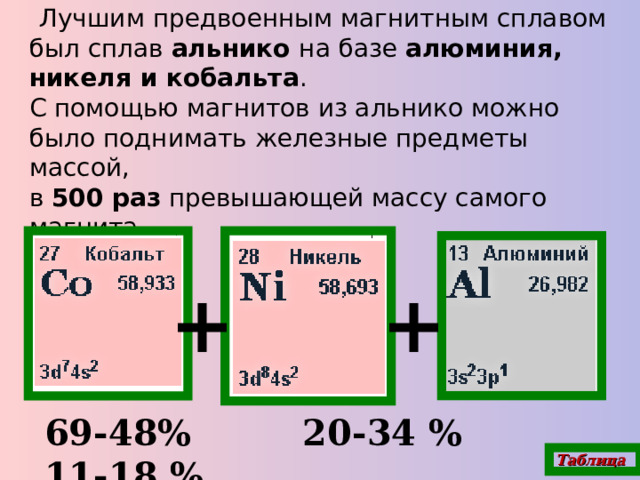

Лучшим предвоенным магнитным сплавом был сплав альнико на базе алюминия, никеля и кобальта .  С помощью магнитов из альнико можно было поднимать железные предметы массой, в 500 раз превышающей массу самого магнита.

+

+

69-48% 20-34 % 11-18 %

Таблица

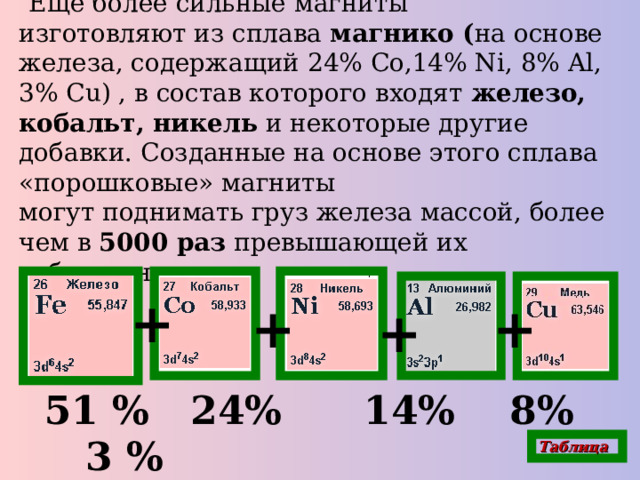

Еще более сильные магниты изготовляют из сплава магнико ( на основе железа, содержащий 24% Со,14% Ni, 8% Al, 3% Cu) , в состав которого входят железо, кобальт, никель и некоторые другие добавки. Созданные на основе этого сплава «порошковые» магниты могут поднимать груз железа массой, более чем в 5000 раз превышающей их собственную.

+

+

+

+

51 % 24% 14% 8% 3 %

Таблица
