Построение изображения в линзе. Действительное и мнимое изображение

Учитель: Дмитриева Екатерина Юрьевна

Класс: 8

Дата:

Урок № 56

Тема урока: Построение изображения в линзе. Действительное и мнимое изображение

Планируемые УУД:

Предметные: формирование представлений о линзах, организация усвоения основных понятий по данной теме, формирование научного мировоззрения учащихся

Метапредметные: развитие умения генерировать идеи, выявлять причинно-следственные связи, искать аналогии и работать в команде, пользоваться альтернативными источниками информации, формировать умение анализировать факты при наблюдении и объяснении явлений, при работе с текстом учебника, использование умений и навыков различных видов познавательной деятельности, применение основных методов познания (системно-информационный анализ, моделирование), использовать различные источники для получения информации

Личностные: формирование умений управлять своей учебной деятельностью, формирование интереса к физике при анализе физических явлений, развитие внимания, памяти, логического и творческого мышления; формирование умения управлять своей познавательной деятельностью (в познавательной сфере)

Тип урока: урок усвоения новых знаний

Оборудование: приложение 1,2,3

Ход урока:

1. Организационный момент

На какой урок Мы с вами пришли? (ребус 1) физика

 Ребус1.

Сегодня мы с вами будем изучать новый раздел физики – оптика. С этим разделом вы знакомились еще в 8 классе и, наверное, помните некоторые аспекты темы “Световые явления”. В частности давайте вспомним изображения, даваемые зеркалами.

1. Проверка домашнего задания

Но для начала:

1. Какие вы знаете типы изображений? (мнимые и действительные).

2. Какое изображение дает зеркало? (Мнимое, прямое)

3. На каком расстоянии оно находится от зеркала? (на таком же как и предмет)

4. А всегда ли правду нам говорят зеркала? (сообщение “Еще раз наоборот”)

5. А всегда ли в зеркале можно увидеть себя таким, какой ты есть, пусть даже наоборот? (сообщение “Зеркала-дразнилки”)

1. Актуализация новых знаний

Сегодня мы продолжим нашу тему и поговорим еще об одном предмете оптики. Угадайте. (ребус 2) линза

 Ребус2.

 Линза – прозрачное тело, ограниченное двумя сферическими поверхностями.

Тонкая линза – ее толщина мала по сравнению с радиусами кривизны поверхности.

Основные элементы линзы:

• Главная оптическая ось-прямая, проходящая через центры сферических поверхностей линзы.

• Оптический центр – пересечение главной оптической оси с линзой.

• Фокус (F) – точка, в которой собираются после преломления все лучи, падающие на линзу, параллельно главной оптической оси.

• Фокусное расстояние (f)- расстояние от линзы до ее фокуса.[f] = м

• Оптическая сила линзы (D) – величина, обратная фокусному расстоянию. D=  , [D] = дптр.

• Фокальная плоскость – плоскость, проведенная через фокус перпендикулярно главной оптической оси.

- Отличите на ощупь собирающую линзу от рассеивающей. Линзы стоят у вас на столе.

- Как же построить изображение в собирающей и рассеивающей линзах?

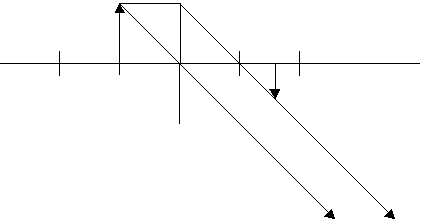

1. Предмет за двойным фокусом.

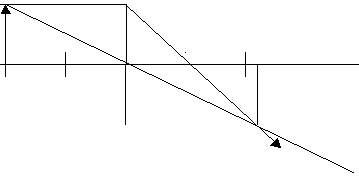

 2. Предмет в двойном фокусе

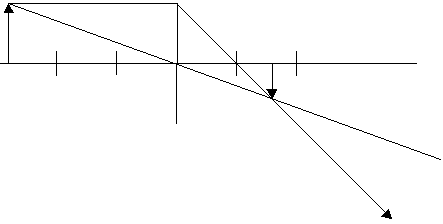

3. Предмет между фокусом и двойным фокусом

4. Предмет в фокусе

5. Предмет между фокусом и линзой

6. Рассеивающая линза

- Формула тонкой линзы  = +

- А давно ли люди научились пользоваться линзами? (сообщение “В мире невидимого”)

- А сейчас мы с вами попробуем получить изображение окна (свечи) с помощью имеющихся у вас на столе линз.(Опыты)

- А зачем нам нужны линзы (для очков, лечение близорукости, дальнозоркости) – это ваше первое домашнее задание – подготовить сообщение об исправлении близорукости и дальнозоркости с помощью очков.

1. Подведение итогов

- Итак, какое же явление мы использовали, чтобы вести сегодняшний урок (ребус 3 ) наблюдение.

- А сейчас мы проверим, как же вы усвоили тему сегодняшнего урока. Для этого разгадаем кроссворд.

1. Домашнее задание:

• сообщения о близорукости и дальнозоркости

• выучить конспект в тетради

1. Рефлексия

 Зеркала-дразнилки

До сих пор шла речь о честных зеркалах. Они показывали мир таким, каков он есть. Ну разве что вывернутым справа на лево. Но бывают зеркала-дразнилки, кривые зеркала. Во многих парках культуры и отдыха есть такой аттракцион – “комната - смеха”. Там каждый желающий может увидеть себя то коротким и круглым, как кочан капусты, то длинным и тонким, как морковка, то похожим на проросшую луковицу: почти без ног и с раздутым животом, из которого, словно стрелка, тянется вверх узенькая грудь и уродливо вытянутая голова на тончайшей шее.

Ребята помирают со смеху, а взрослые стараясь сохранить серьезность, только качают головами. И от этого отражения их голов в зеркалах-дразнилках перекашиваются самым уморительным образом.

Комната смеха есть не везде, но зеркала-дразнилки окружают нас и в жизни. Ты, верно, не раз любовался своим отражением в стеклянном шарике с новогодней елки. Или в никелированном металлическом чайнике, кофейнике, самоваре. Все изображения очень забавно искажены. Это потому, что “зеркала” выпуклые. На руле велосипеда, мотоцикла, у кабины водителя автобуса тоже прикрепляют выпуклые зеркала. Они дают почти неискаженное , но несколько уменьшенное изображение дороги позади, а в автобусах еще и задней двери. Прямые зеркала тут не годятся: в них видно слишком мало. А выпуклое зеркало, даже маленькое, вмещает в себя большую картину.

Бывают иногда и вогнутые зеркала. Ими пользуются для бритья. Если близко подойти к такому зеркалу, увидишь свое лицо сильно увеличенным. В прожекторе тоже применено вогнутое зеркало. Это оно собирает лучи от лампы в параллельный пучок.

В мире невиданного

Около четырехсот лет назад искусные мастера в Италии и в Голландии научились делать очки. Вслед за очками изобрели лупы для рассматривания мелких предметов. Это было очень интересно и увлекательно: вдруг увидеть во всех подробностях какое-нибудь просяное зернышко или мушиную ножку!

В наш век радиолюбители строят аппаратуру, позволяющую принимать все более удаленные станции. А триста лет назад любители оптики увлекались шлифованием все более сильных линз, позволяющих дальше проникнуть в мир невидимого.

Одним из таких любителей был голландец Антоний Ван Левенгук. Линзы лучших мастеров того времени увеличивали всего в 30-40 раз. А линзы Левенгука давали точное, чистое изображение, увеличенное в 300 раз!

Словно целый мир чудес открывался перед пытливым голландцем. Левенгук тащил под стекло все, что только попадалось ему на глаза.

Он первый увидел микроорганизмы в капле воды, капиллярные сосуды в хвосте головастика, красные кровяные тельца и десятки, сотни других удивительных вещей, о которых до него никто не подозревал.

Но думайте что Левенгуку легко давались его открытия. Это был самоотверженный человек, отдавший исследованиям всю свою жизнь. Его линзы были очень неудобны, не то что теперешние микроскопы. Приходилось носом упираться в специальную подставку, чтобы во время наблюдения голова была совершенно неподвижна. И вот так, упершись в подставку, Левенгук делал свои опыты целых 60 лет!

Еще раз наоборот

В зеркале ты видишь себя не совсем так, как видят тебя окружающие. В самом деле, если ты зачесываешь волосы на одну сторону, в зеркале они будут зачесаны на другую. Если на лице родинки, они тоже окажутся не с той стороны. Если все это перевернуть зеркально, лицо покажется другим, незнакомым.

Как бы все-таки увидеть себя таким, каким видят окружающие? Зеркало все переворачивает наоборот… Ну что же! Давайте мы его перехитрим. Подсунем ему изображение, уже перевернутое, уже зеркальное. Пускай перевернет еще раз наоборот, и все станет на свое место.

Как это сделать? Да с помощью второго зеркала! Встаньте перед стенным зеркалом и возьмите еще одно, ручное. Держите его под острым углом к стенному. Ты перехитришь оба зеркала: в обоих появится твое “правое” изображение. Это легко проверить с помощью шрифта. Поднеси к лицу книжку с крупной надписью на обложке. В обоих зеркалах надпись будет читаться правильно, слева направо.

А теперь попробуй потяни себя за чуб. Уверен, что это удастся не сразу. Изображение в зеркале на этот раз совершенно правильное, не вывернутое справа налево. Именно поэтому ты и будешь ошибаться. Ты ведь привык видеть в зеркале зеркальное изображение.

В магазинах готового платья и в пошивочных ателье бывают трехстворчатые зеркала, так называемые трельяжи. В них тоже можно увидеть себя “со стороны”.
