Практическая работа "Конструктор алгоритмов. Ветвление"

Практическая работа: «Конструктор алгоритмов. Ветвящиеся алгоритмы»

Задание: по заданным вещественным числам Х и Y вычислить Z:

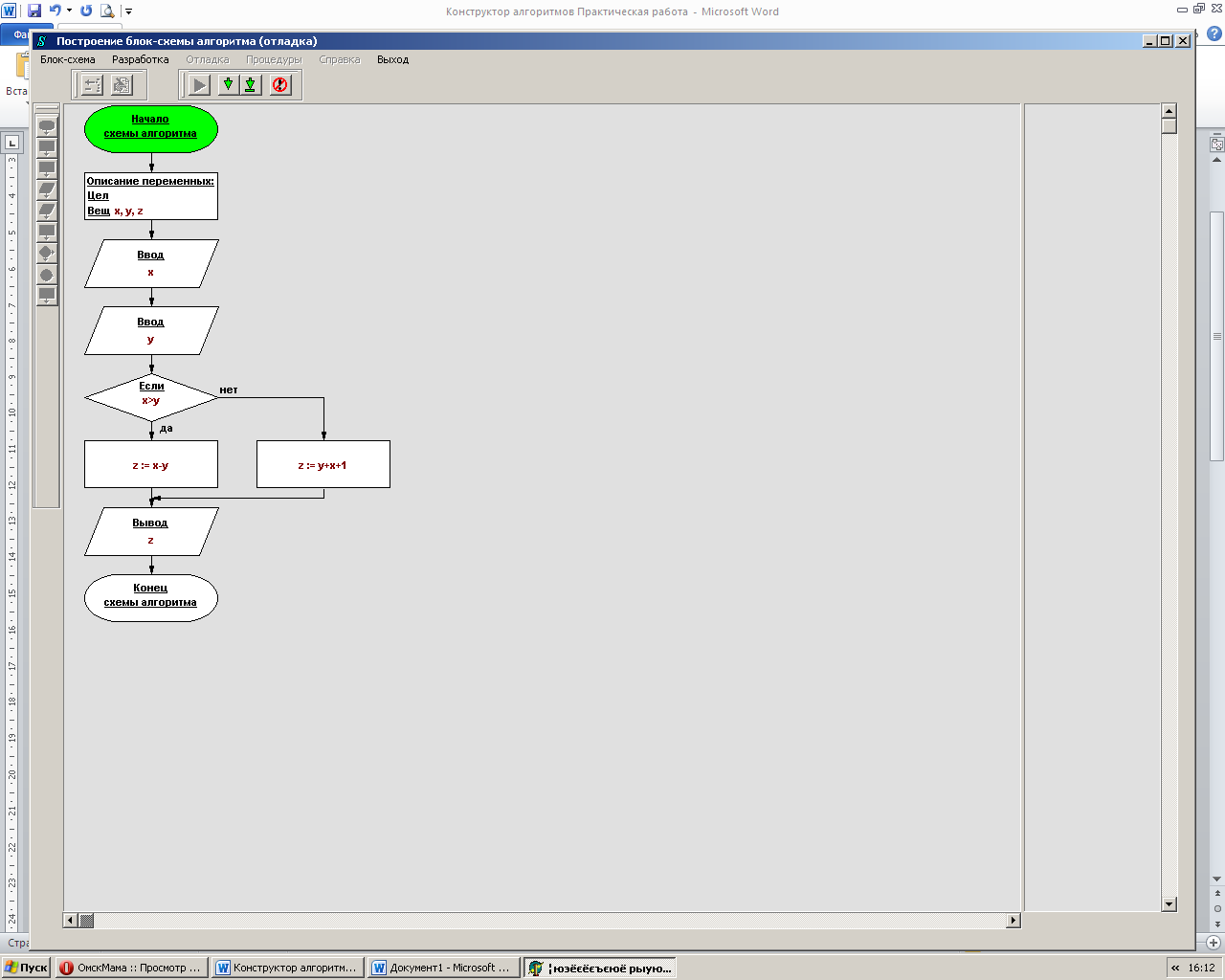

Алгоритм выполнения

1. Запустить Конструктор алгоритмов.

2. В главном меню окна выбрать Блок-схема-Новая блок-схема.

3. В главном меню окна выбрать Разработка.

4. Выбрав инструмент «Начало схемы алгоритма», щёлкнуть левой кнопкой мыши на рабочем поле.

5. Вставить блок «Описание переменных» между блоками «Начала…» и «Конца схемы алгоритмов».

6. Описать переменные X, Y и Z как переменные вещественного типа:

• выделить блок «Описание переменных»;

• нажать правую кнопку мыши и из контекстного меню выбрать команду Редактировать;

• в строке Список переменных вещественного типа перечислить переменные: X, Y, Z.

1. Вставить блок «Ввод данных», отредактировать его, указав переменную X.

2. Вставить блок «Ввод данных», отредактировать его, указав переменную Y.

3. Вставить блок Ветвление.

4. Отредактировать блок «Ветвление»: во всплывающем окне Управляющая структура «Ветвление» в строку «Введите логическое выражение» вписать: X Y.

5. Выбрав блок «Присваивание», щёлкнуть мышью на стрелке Да.

6. Во всплывающем окне Выберите… отметить «в ветвь».

7. Отредактировать блок «Присваивание»:

• в строку Введите имя переменной или элемент массива вписать Z;

• в строку Введите арифметическое выражение вписать X-Y.

1. Аналогично вставить блок «Присваивания» в ветвь «Нет» с формулой Z = Y + X +1.

2. Вставить блок «Вывод данных» после блока «Ветвление», отредактировать его, указав переменную Z.

3. Проверить алгоритм на наличие ошибок, используя команду Отладка Главного меню.

4. Протестировать алгоритм три раза (заполнить таблицу для случаев XY, X), запустив его на выполнение при помощи кнопки.
