«Практическая работа "План местности" 5 класс»
Выполнил(а) работу
Ученик(ца) 5 «__» класса
Ф.И. _____________________________________________
«___»________________20___г.
ПРАКТИЧЕСКАЯ РАБОТА.
ТЕМА: План местности
ЦЕЛЬ: | научиться читать план местности (определять объекты по условным знакам, стороны горизонта, азимуты и направления по заданным азимутам), строить профиль местности. |

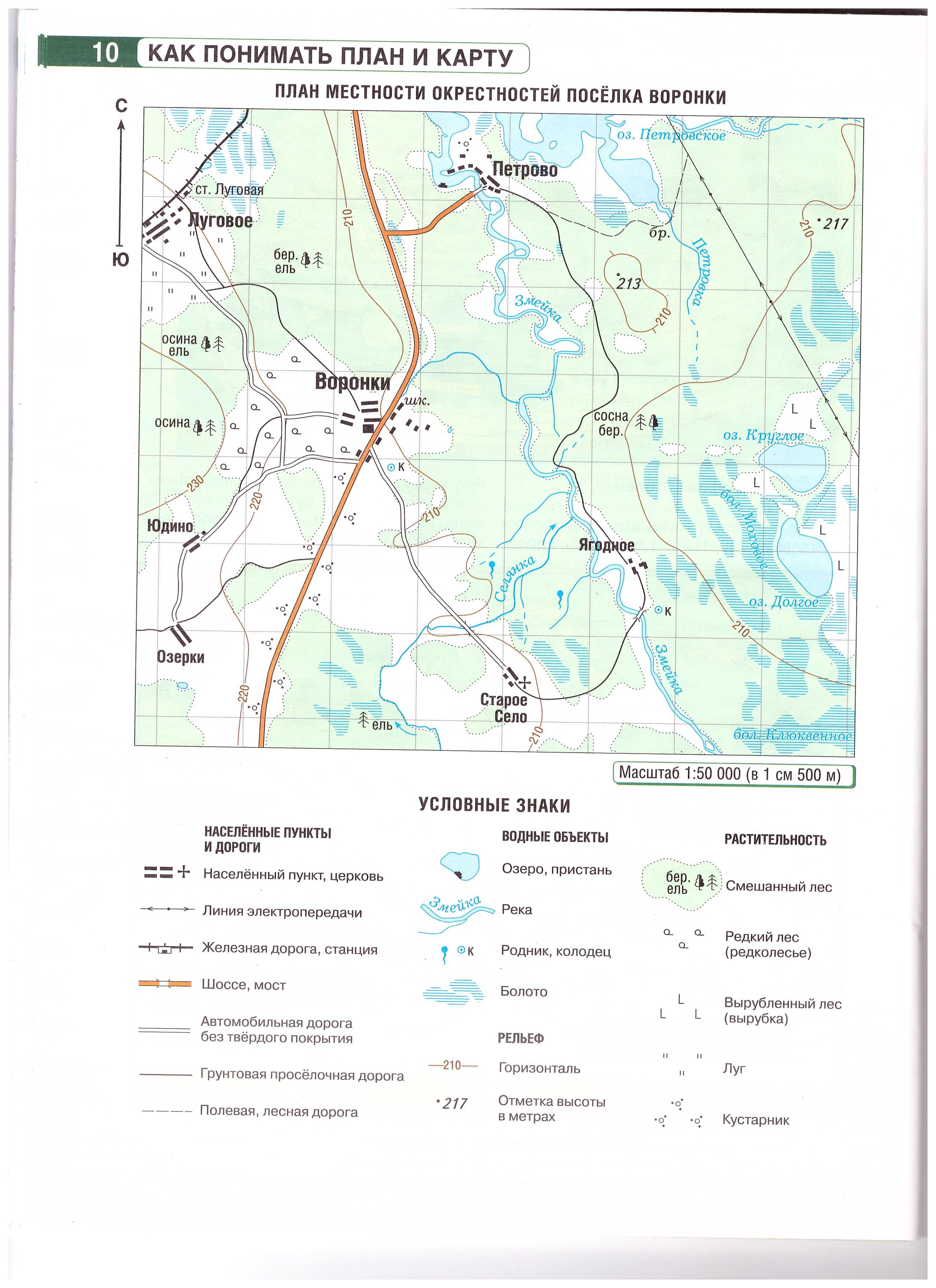

ОБОРУДОВАНИЕ: план местности (О.В. Крылова. Атлас + контурные карты и сборник задач с.10, компас (транспортир), линейка, цветные карандаши.
ХОД РАБОТЫ
Определите, изображены ли на плане местности следующие объекты (если объект на карте, обведите его и обозначьте буквой, которая присвоена ему ниже).
А. Болото | В. Фабрика | Д. Пристань |
Б. Колодец | Г. Мост через речку | Е. Новое Село |
Перечислите объекты (не мене трех), которые можно увидеть, находясь у Церкви:
1).________________________________
2).________________________________
3).________________________________
Определите, в каком направлении течет река Селянка.
Определите, какой населенный пункт расположен восточнее: Петрово или Старое Село (выбранный ответ подчеркните).
Определите, в каком направлении нужно двигаться, чтобы от пристани добраться до оз. Круглое.
Используя компас (транспортир), определите азимут (обрати внимание на рис 1):
1). От ст. Луговая на школу ___________________________
2). От колодца (вблизи н.п. Ягодное) на церковь ____________
3). От холма (высота 217) до холма (высота 213) ________

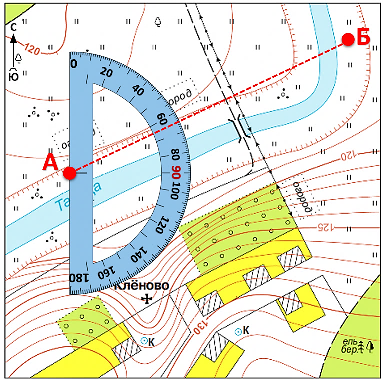

Рис. 1. Определение азимута с
помощью транспортира
Определите расстояние от школы до болота Клюквенное (по алгоритму):
Алгоритм определения расстояния по плану местности Измеряем расстояние на плане линейкой (в см). Определяем масштаб плана (удобнее использовать именованный масштаб). Умножаем измеренное расстояние на масштаб и записываем ответ (реальное расстояние на местности) |
Расстояние на плане: ___________________
Масштаб плана: _______________________
Расстояние на местности: _______________
Совершите воображаемое пристани около н.п. Петрово до н.п. Озерки. Опишите направление пути и объекты, которые вы встретите на дороге.
Постройте профиль местности (длина профиля 8 см).
Профилем называется вертикальное сечение участка земной поверхности по заданной линии. Профиль имеет две оси и два масштаба. По горизонтальной оси профиля откладываются расстояния, по вертикальной оси – высоты или глубины. Алгоритм построения профиля местности: Соедините на карте две точки, между которыми строится профиль, прямой линией. Приложите полоску бумаги к отрезку А-Б Отметьте штрихами места пересечения с горизонталями и подпишите их абсолютную высоту. Определите превышение между самой высокой и самой низкой точками и выберите оптимальный масштаб вертикального профиля. Приложите полоску к линии графика и перенесите точки. Примените горизонтальный масштаб: в 1 см – 0,5 метров Поставьте точки на пересечении линий, исходящих из отметок на вертикальной и горизонтальной оси графика Соедините точки плавной линией. |
Б
В
А
