Презентация к уроку "Момент сил"

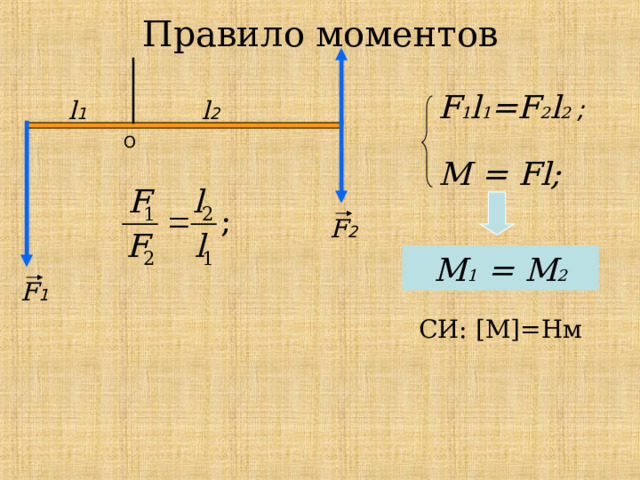

Правило моментов

F 1 l 1 =F 2 l 2 ;

l 1

l 2

O

M = F l ;

F 2

    М 1 = М 2

F 1

СИ: [M]= Нм

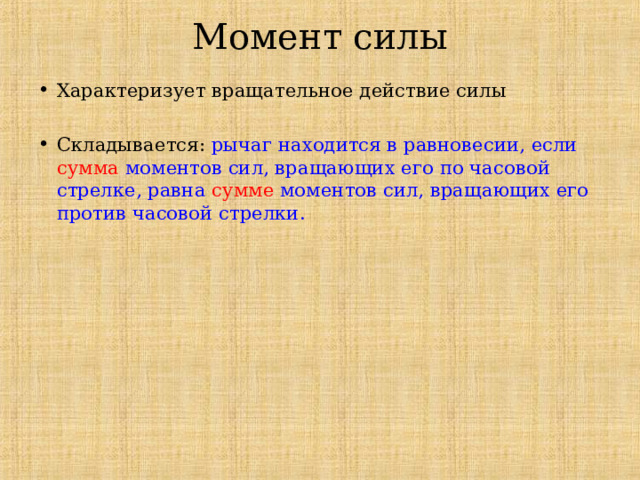

Момент силы

• Характеризует вращательное действие силы
• Складывается: рычаг находится в равновесии, если сумма моментов сил, вращающих его по часовой стрелке, равна сумме моментов сил, вращающих его против часовой стрелки.

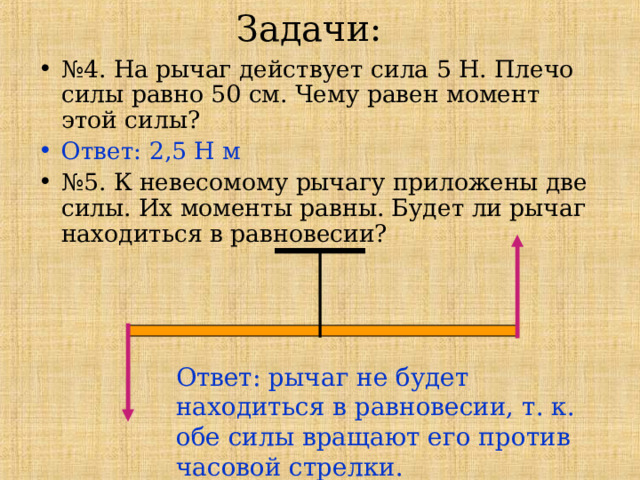

Задачи:

• № 4. На рычаг действует сила 5 Н. Плечо силы равно 50 см. Чему равен момент этой силы?

• Ответ: 2,5 Н м

• № 5. К невесомому рычагу приложены две силы. Их моменты равны. Будет ли рычаг находиться в равновесии?

Ответ: рычаг не будет находиться в равновесии, т. к. обе силы вращают его против часовой стрелки.

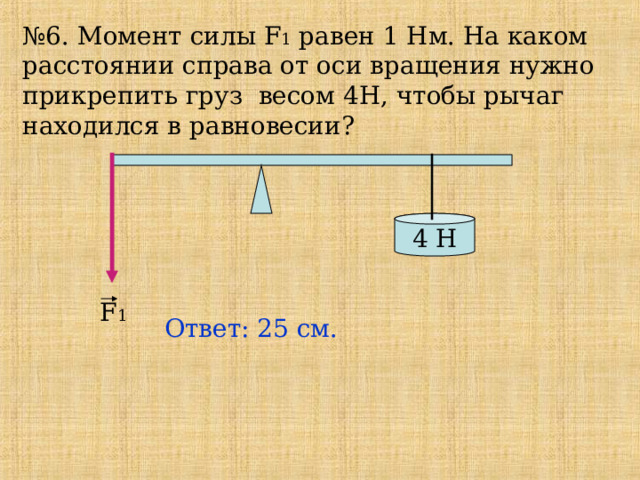

№ 6. Момент силы F 1 равен 1 Нм. На каком расстоянии справа от оси вращения нужно прикрепить груз весом 4Н, чтобы рычаг находился в равновесии?

4 H

F 1

Ответ: 25 см.

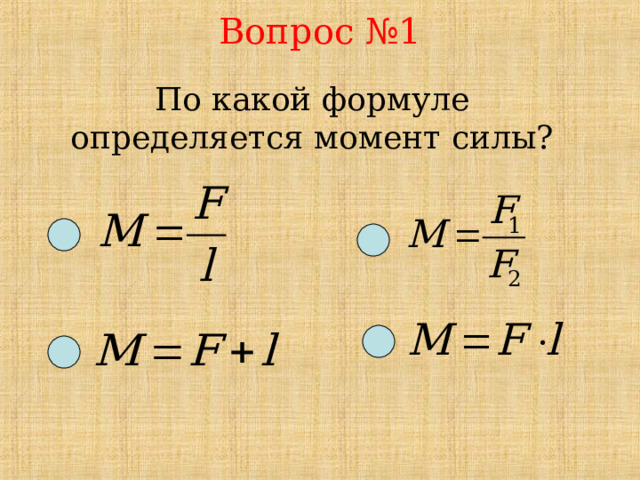

Вопрос №1

По какой формуле определяется момент силы?

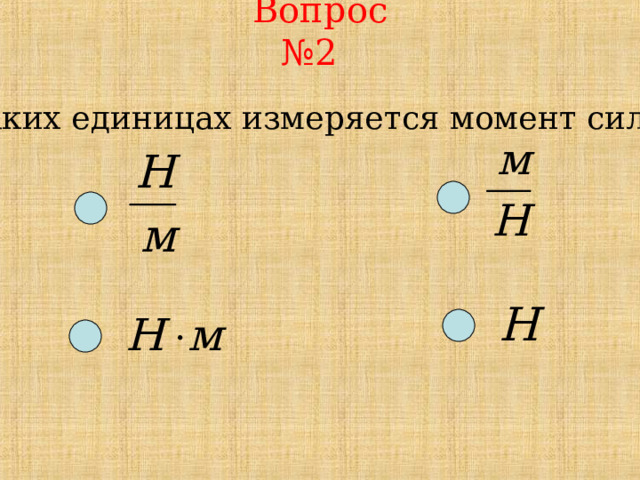

Вопрос №2

В каких единицах измеряется момент силы?

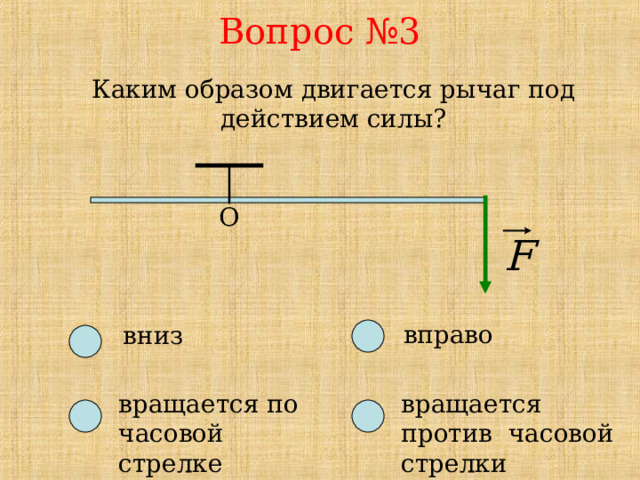

Вопрос №3

Каким образом двигается рычаг под действием силы?

О

вправо

вниз

вращается по часовой стрелке

вращается против часовой стрелки

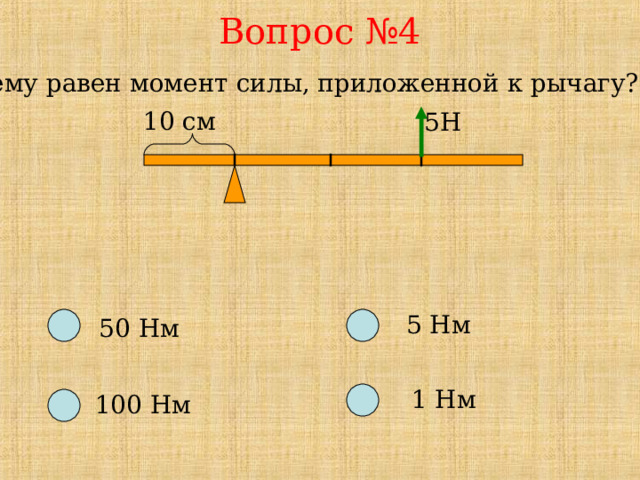

Вопрос №4

Чему равен момент силы, приложенной к рычагу?

10 см

5Н

5 Нм

50 Нм

1 Нм

100 Нм

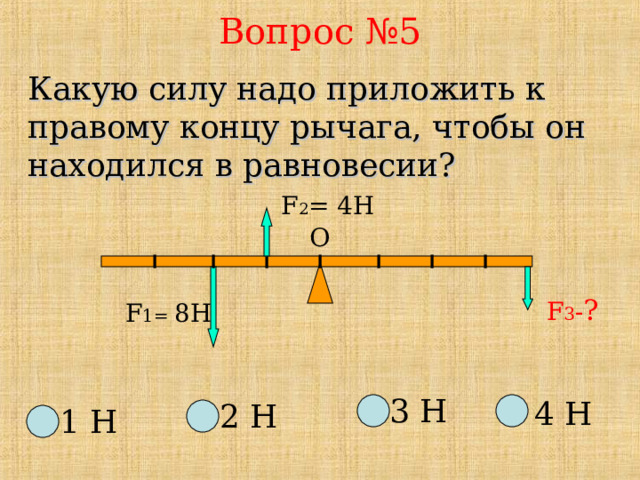

Вопрос №5

Какую силу надо приложить к правому концу рычага, чтобы он находился в равновесии?

F 2 = 4 H

О

F 3 - ?

F 1= 8 H

3 Н

4 Н

2 Н

1 Н

Вопрос №6

Как записывается условие равновесия рычага в этом случае?

Вопрос №7

Где (слева или справа) и на каком расстоянии от точки О надо приложить силу F 3 =4H , чтобы рычаг находился в равновесии? Длина рычага 2 м.

4Н

F 1 =3H

F 2 =5H

25см,

слева

25см,

справа

50см,

справа

50см,

слева

Все понятно

В целом понятно, но остались вопросы

Ничего не понял(а)

Задание на дом

• § 57;
• Упр. 30 (2);
• подготовиться к лабораторной работе №9.
• *Дополнительно (по желанию): задача на «5»

Задача на «5»

Известно, что предплечье человека представляет собой рычаг второго рода.

• С какой силой натянута двуглавая мышца руки, если человек удерживает груз массой 2 кг? Считать, что а=5см, b =35 см.
• Дает ли такой рычаг выигрыш в силе?
• Целесообразно ли такое устройство?
