Презентация по черчению "Нанесение размеров на чертеже"

НАНЕСЕНИЕ РАЗМЕРОВ НА ЧЕРТЕЖЕ

НАНЕСЕНИЕ РАЗМЕРОВ ГОСТ 2.307–68

• Основанием для определения величины изображенного

изделия и его элементов служат размерные числа,

нанесенные на чертеже.

2. Общее количество размеров на чертеже должно быть

минимальным, но достаточным для изготовления

и контроля изделия.

3. Линейные размеры на чертежах и в спецификациях

указывают в миллиметрах, без обозначения единицы

Измерения.

4. Для размеров, приводимых в технических

требованиях и пояснительных надписях на поле чертежа,

обязательно указывают единицы измерения.

5. Угловые размеры указывают в градусах, минутах и

секундах с обозначением единицы измерения, например:

4 о ; 4 о 30'; 12 о 45'30''; 0 o 30'40''

НАНЕСЕНИЕ РАЗМЕРОВ

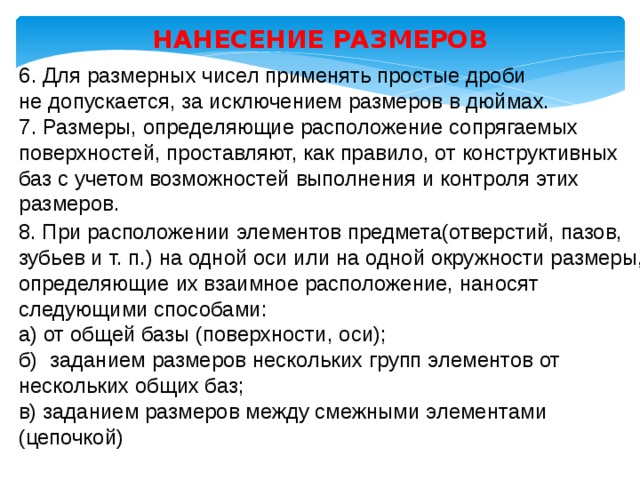

6. Для размерных чисел применять простые дроби

не допускается, за исключением размеров в дюймах.

7. Размеры, определяющие расположение сопрягаемых

поверхностей, проставляют, как правило, от конструктивных

баз с учетом возможностей выполнения и контроля этих

размеров.

8. При расположении элементов предмета(отверстий, пазов,

зубьев и т. п.) на одной оси или на одной окружности размеры,

определяющие их взаимное расположение, наносят

следующими способами:

а) от общей базы (поверхности, оси);

б) заданием размеров нескольких групп элементов от

нескольких общих баз;

в) заданием размеров между смежными элементами

(цепочкой)

НАНЕСЕНИЕ РАЗМЕРОВ

цепочкой

от нескольких баз

от одной базы

НАНЕСЕНИЕ РАЗМЕРОВ

Размеры на чертежах не допускается наносить в виде

замкнутой цепи, за исключением случаев, когда один

из размеров указан как справочный

Размеры, определяющие положение симметрично

расположенных поверхностей у симметричных изделий,

наносят, как показано на рисунке

НАНЕСЕНИЕ РАЗМЕРОВ

При нанесении размера прямолинейного

отрезка размерную линию проводят

параллельно этому отрезку, а выносные

линии – перпендикулярно размерным

При нанесении размера угла размерную

линию проводят в виде дуги с центром в его вершине, а выносные линии – радиальное

При нанесении размера дуги окружности

размерную линию проводят концентрично

дуге, а выносные линии – параллельно

биссектрисе угла, над размерным числом

наносят знак«∩»

НАНЕСЕНИЕ РАЗМЕРОВ

Размерные и выносные линии не пересекаются. Если надо показать координаты вершины скругляемого угла или центра дуги скругления, то выносные линии проводят от точки пересечения сторон

скругляемого угла или центра дуги скругления.

В некоторых случаях размерную

и выносную линии проводят так, чтобы они вместе с измеряемым отрезком образовали параллелограмм

НАНЕСЕНИЕ РАЗМЕРОВ

Если вид или разрез симметричного

предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с брывом, и обрыв размерной линии делают дальше оси или линии обрыва предмета

форма стрелки

НАНЕСЕНИЕ РАЗМЕРОВ

Размерные линии допускается проводить с обрывом

в следующих случаях:

а) при указании размера диаметра окружности независимо

от того, изображена ли окружность полностью или частично; при этом обрыв размерной линии делают дальше центра окружности

б)

а)

б) при нанесении размеров от базы, не изображенной на данном чертеже

НАНЕСЕНИЕ РАЗМЕРОВ

При изображении изделия с разрывом размерную линию не прерывают

Если длина размерной линии недостаточна для размещения на ней стрелок, то размерную линию продолжают за выносные линии(или соответственно за контурные, осевые, центровые и т. д.) и стрелки наносят, как показано на рисунке

НАНЕСЕНИЕ РАЗМЕРОВ

При недостатке места для стрелок на размерных линиях,

Расположенных цепочкой, стрелки допускается заменять

засечками, наносимыми под углом 45 о к размерным

линиям (а), или четко наносимыми точками (б).

а)

б)

При недостатке места для стрелки из-за

близко расположенной контурной или

выносной линии последние допускается

прерывать

НАНЕСЕНИЕ РАЗМЕРОВ

Размерные числа наносят над размерной линией возможно ближе к ее середине

При нанесении нескольких параллельных или концентрических размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке

НАНЕСЕНИЕ РАЗМЕРОВ

Размерные числа линейных размеров

при различных наклонах размерных

линий располагают, как показано на

рисунке

Если необходимо нанести размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии-выноски

НАНЕСЕНИЕ РАЗМЕРОВ

Нанесение угловых

размеров

Для углов малых размеров при недостатке места размерные числа помещают

на полках линий-выносок в любой зоне

НАНЕСЕНИЕ РАЗМЕРОВ

Если для написания размерного числа недостаточно места над размерной линией, то размеры наносят, как показано на рисунке

НАНЕСЕНИЕ РАЗМЕРОВ

Если недостаточно места для нанесения стрелок , то их наносят, как показано на рисунке

Способ нанесения размерного числа при различных положениях линий(стрелок) на чертеже определяется наибольшим удобством чтения

НАНЕСЕНИЕ РАЗМЕРОВ

Размерные числа не допускается разделять или пересекать какими-либо линиями чертежа. Не допускается разрывать линию контура для нанесения размерного числа в местах пересечения размерных, осевых или центровых линий. В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают.

НАНЕСЕНИЕ РАЗМЕРОВ

Размеры, относящиеся к одному и тому же конструктивному элементу(пазу, выступу, отверстию и т.д.), рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента

показана наиболее полно

НАНЕСЕНИЕ РАЗМЕРОВ

Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра

НАНЕСЕНИЕ РАЗМЕРОВ

При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой

При совпадении центров нескольких радиусов их размерные линии допускает-ся не доводить до центра, кроме крайних.

НАНЕСЕНИЕ РАЗМЕРОВ

а)

б)

Размеры радиусов наружных скруглений (а), внутренних скруглений (б).

Размеры одинаковых радиусов допускается указывать на общей полке.

НАНЕСЕНИЕ РАЗМЕРОВ

Размер квадрата наносят, как показано на рисунке. При этом высота знака равна высте размерных чисел на чертеже.

ПОСТРОЕНИЕ КОНУСНОСТИ

Конусностью называется отношение диаметра D окружности основания к его высоте h

K=D/h

Если конус усеченный

K=(D-d)/h

Конусность можно выражать в процентах

НАНЕСЕНИЕ РАЗМЕРОВ

Перед размерным числом, характеризующим конусность, наносят знак, острый угол которого должен быть направлен в сторону вершины конуса.

Знак конуса и конусность в виде соотношений следует наносить над осевой линией или на полке линии-выноски

ПОСТРОЕНИЕ УКЛОНОВ

i=tg α=AC/DC=1/4=1:4

Уклоном i называется отношение катета АС, противолежащего углу α, к прилежащему катету ВС, т.е. уклон i=tgα

НАНЕСЕНИЕ РАЗМЕРОВ

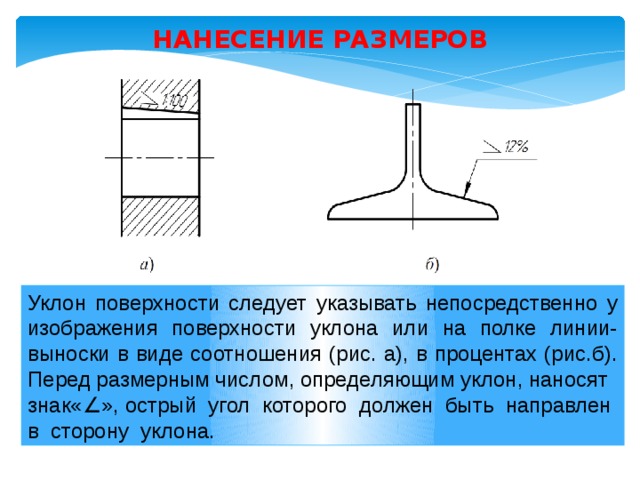

Уклон поверхности следует указывать непосредственно у изображения поверхности уклона или на полке линии-выноски в виде соотношения (рис. а), в процентах (рис.б). Перед размерным числом, определяющим уклон, наносят

знак«∠», острый угол которого должен быть направлен в сторону уклона.

НАНЕСЕНИЕ РАЗМЕРОВ

Размеры фасок под углом 45 о наносят, как показано на рисунке

а)

б)

в)

Размеры фасок под другими углами указывают по общим правилам – линейными угловыми размерами (рис. а,б) или двумя линейными размерами (рис. в)

НАНЕСЕНИЕ РАЗМЕРОВ

Размеры нескольких одинаковых элементов изделия, как правило, наносят один раз с указанием на полке линии-выноски количества этих элементов

НАНЕСЕНИЕ РАЗМЕРОВ

При нанесении размеров элементов, равномерно расположенных по окружности изделия (например, отверстий), вместо угловых размеров, определяющих взаимное расположение элементов, указывают только их количество

НАНЕСЕНИЕ РАЗМЕРОВ

Размеры двух симметрично расположенных элементов изделия ( кроме отверстий ) наносят один раз без указаний их количества, группируя, как правило, в одном месте все размеры

НАНЕСЕНИЕ РАЗМЕРОВ

При нанесении размеров, определяющих расстояние между равномерно расположенными одинаковыми элементами изделия (например, отверстиями), рекомен-дуется вместо размерных цепей наносить размеры между соседними эле-ментами и размер между крайними элементами в виде произведения количества промежутков между элементами на размер промежутка
