Презентация по теме "Резцы"

Назначение, области применения, типы резцов. Классификация резцов по различным признакам, геометрия резцов. Размеры державок резцов, их выбор и расчет на прочность. Особенности отрезных, строгальных резцов и резцов для тяжелого машиностроения. Формирование структуры базы данных на резцы.

Конструктивные решения средств для разделения и завивания стружки на примере резцов, разделение стружки по ширине, специальная форма режущей кромки, ступенчатые кромки, стружкоразделительные канавки, разделение стружки по длине - подбор геометрии, порожки, лунки, накладной и универсальный стружколомы, кинематическое дробление стружки

Составные конструкции твердосплавных резцов, применение, достоинства и недостатки Типы гнёзд под напайную пластинку, формы передней поверхности и геометрические параметры.

Сборные конструкции резцов. Требования к сборным конструкциям, типы инструментов

Резцы со сменными многогранными твердосплавными пластинками (СМП), достоинства, классификация СМП, их обозначение, выбор размеров и формы, методы базирования и крепления пластин. Примеры узлов крепления СМП: винтом, L - образным рычагом, прижимом и прихватом

Особенности конструкций резцов для автоматизированного оборудования и станков с ЧПУ. Выбор стандартных и проектирование специальных резцов для контурного точения. Резцовые вставки.

Аналитическое определение геометрических параметров установки СМП в корпусе резца с использованием методов начертательной геометрии. Общие принципы перехода от геометрии резца к геометрии других видов инструмента с СМП (торцовых фрез, зенкеров и др.).

Фасонные резцы - область применения, достоинства, типы резцов. Графический и аналитический методы определения профиля резцов. Анализ геометрических параметров, конструкция и крепление резцов

Резцы

Автор:

Сторожкова Л.С.

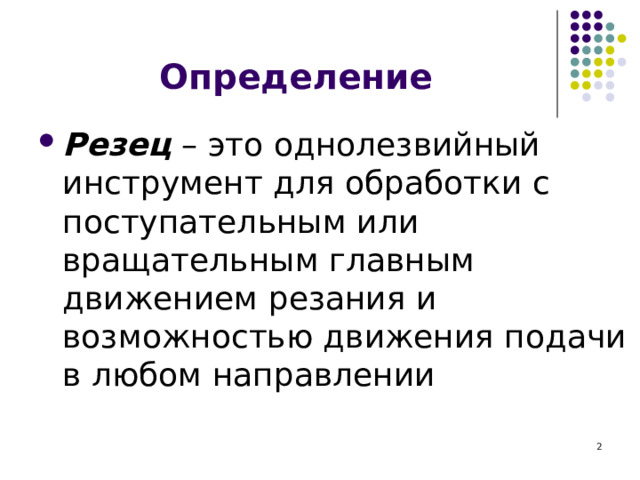

Определение

• Резец – это однолезвийный инструмент для обработки с поступательным или вращательным главным движением резания и возможностью движения подачи в любом направлении

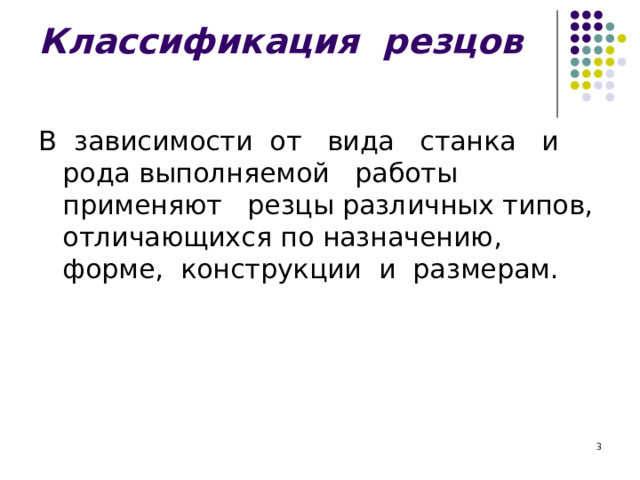

Классификация резцов

В зависимости от вида станка и рода выполняемой работы применяют резцы различных типов, отличающихся по назначению, форме, конструкции и размерам.

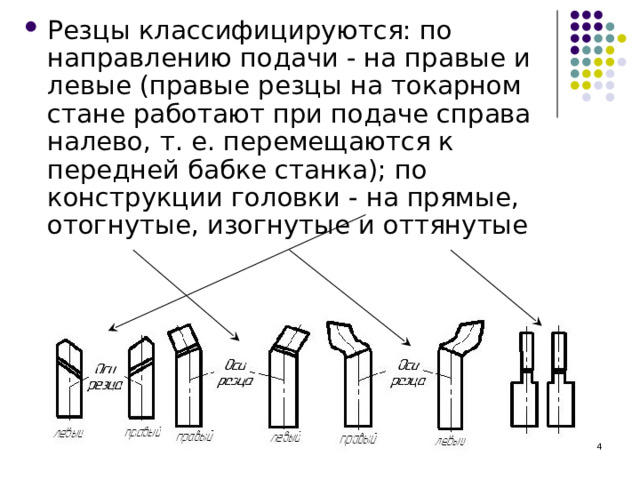

• Резцы классифицируются: по направлению подачи - на правые и левые (правые резцы на токарном стане работают при подаче справа налево, т. е. перемещаются к передней бабке станка); по конструкции головки - на прямые, отогнутые, изогнутые и оттянутые

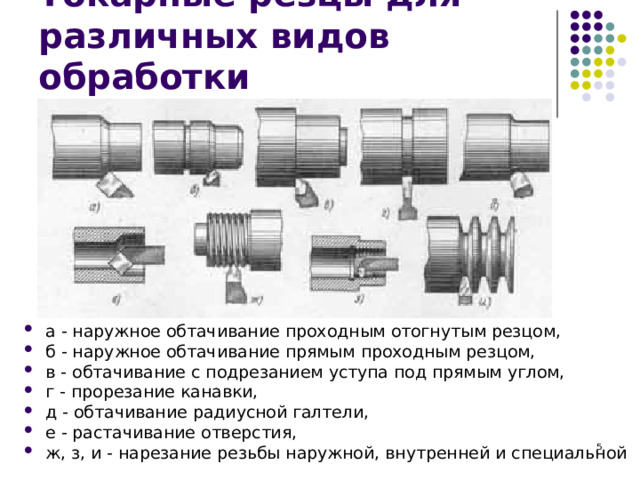

Токарные резцы для различных видов обработки

• а - наружное обтачивание проходным отогнутым резцом,
• б - наружное обтачивание прямым проходным резцом,
• в - обтачивание с подрезанием уступа под прямым углом,
• г - прорезание канавки,
• д - обтачивание радиусной галтели,
• е - растачивание отверстия,
• ж, з, и - нарезание резьбы наружной, внутренней и специальной

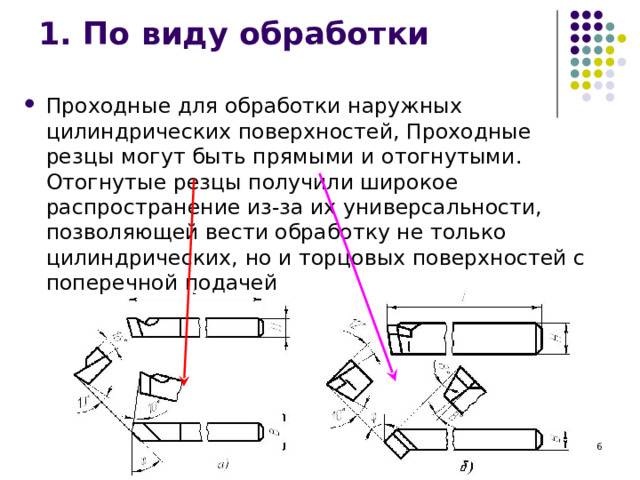

1. По виду обработки

• Проходные для обработки наружных цилиндрических поверхностей, Проходные резцы могут быть прямыми и отогнутыми. Отогнутые резцы получили широкое распространение из-за их универсальности, позволяющей вести обработку не только цилиндрических, но и торцовых поверхностей с поперечной подачей

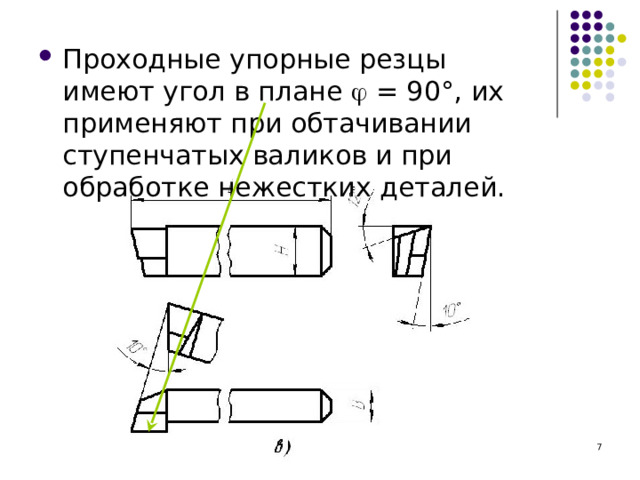

• Проходные упорные резцы имеют угол в плане  = 90°, их применяют при обтачивании ступенчатых валиков и при обработке нежестких деталей.

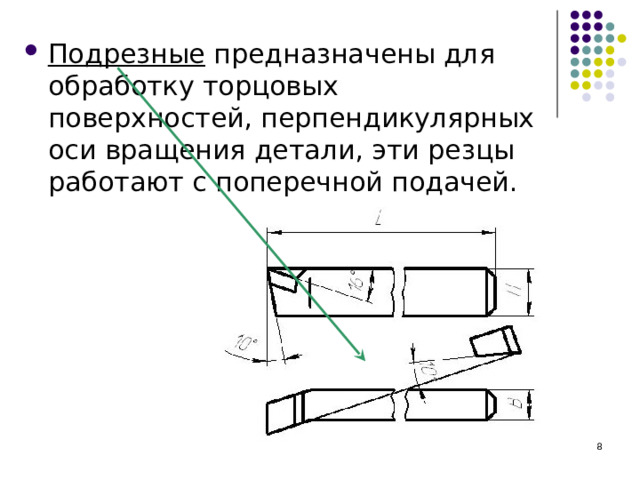

• Подрезные предназначены для обработку торцовых поверхностей, перпендикулярных оси вращения детали, эти резцы работают с поперечной подачей.

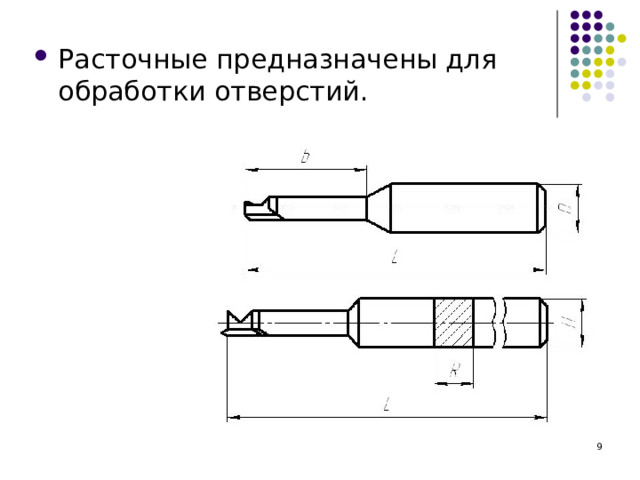

• Расточные предназначены для обработки отверстий.

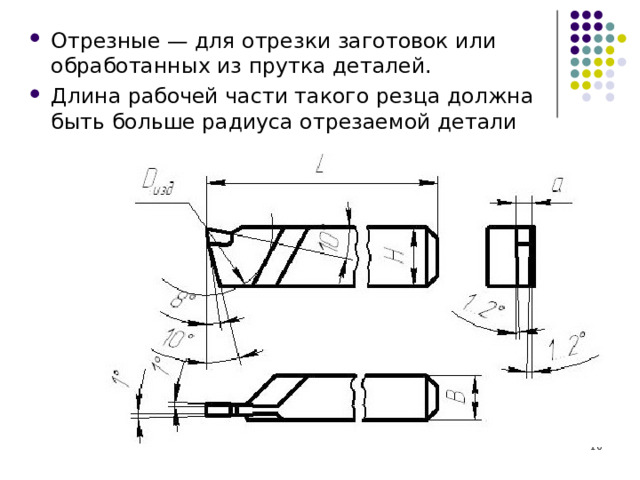

• Отрезные — для отрезки заготовок или обработанных из прутка деталей.
• Длина рабочей части такого резца должна быть больше радиуса отрезаемой детали

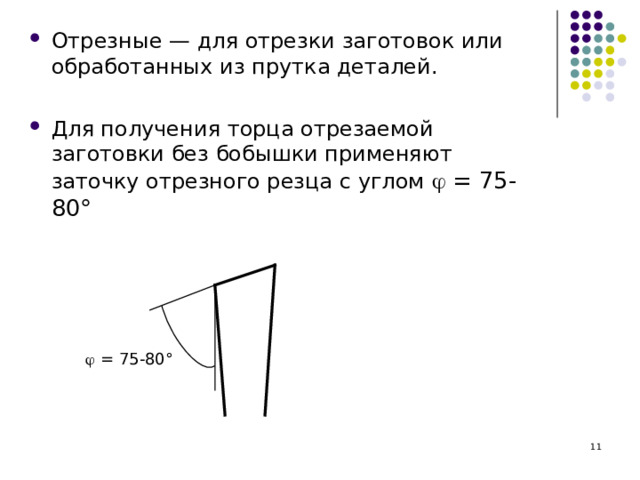

• Отрезные — для отрезки заготовок или обработанных из прутка деталей.
• Для получения торца отрезаемой заготовки без бобышки применяют заточку отрезного резца с углом  = 75-80°

 = 75-80°

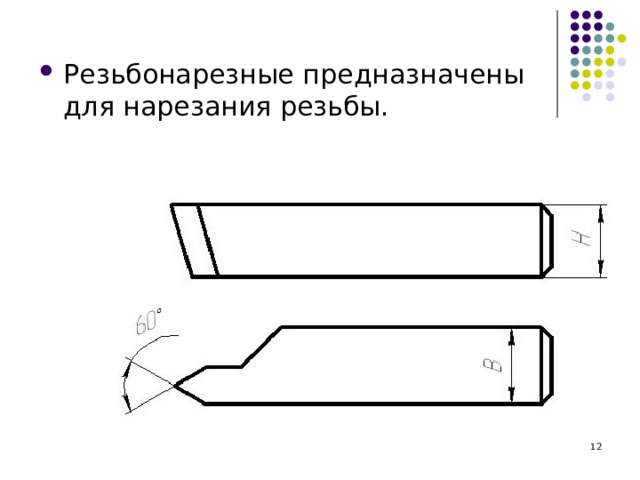

• Резьбонарезные предназначены для нарезания резьбы.

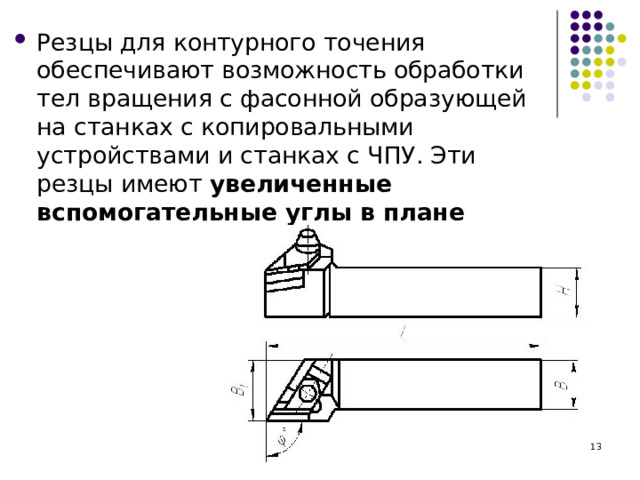

• Резцы для контурного точения обеспечивают возможность обработки тел вращения с фасонной образующей на станках с копировальными устройствами и станках с ЧПУ. Эти резцы имеют увеличенные вспомогательные углы в плане

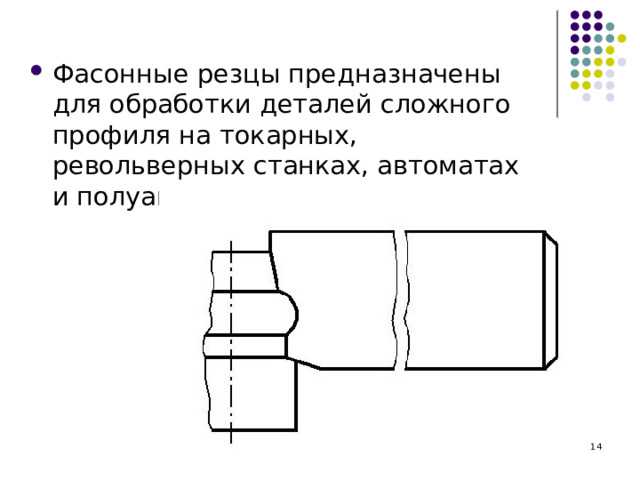

• Фасонные резцы предназначены для обработки деталей сложного профиля на токарных, револьверных станках, автоматах и полуавтоматах.

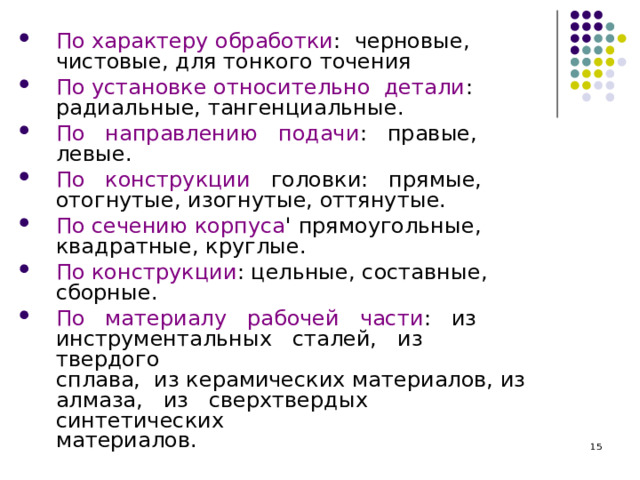

• По характеру обработки : черновые, чистовые, для тонкого точения
• По установке относительно детали : радиальные, тангенциальные.
• По направлению подачи : правые, левые.
• По конструкции головки: прямые, отогнутые, изогнутые, оттянутые.
• По сечению корпуса ' прямоугольные, квадратные, круглые.
• По конструкции : цельные, составные, сборные.
• По материалу рабочей части : из инструментальных сталей, из твердого сплава, из керамических материалов, из алмаза, из сверхтвердых синтетических материалов.

Головка резца

Державка резца

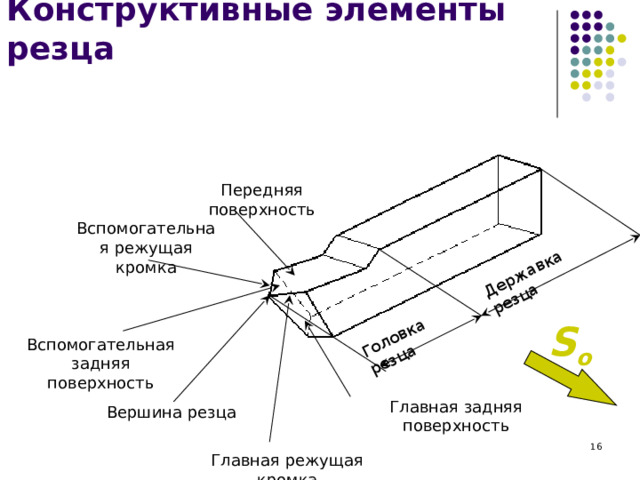

Конструктивные элементы резца

Передняя поверхность

Вспомогательная режущая кромка

S o

Вспомогательная задняя поверхность

Главная задняя поверхность

Вершина резца

Главная режущая кромка

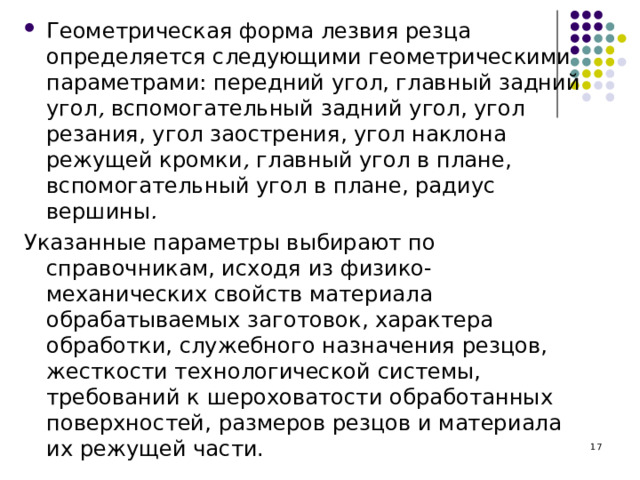

• Геометрическая форма лезвия резца определяется следующими геометрическими параметрами: передний угол, главный задний угол , вспомогательный задний угол, угол резания, угол заострения, угол наклона режущей кромки , главный угол в плане, вспомогательный угол в плане, радиус вершины .

Указанные параметры выбирают по справочникам, исходя из физико-механических свойств материала обрабатываемых заготовок, характера обработки, служебного назначения резцов, жесткости технологической системы, требований к шероховатости обработанных поверхностей, размеров резцов и материала их режущей части.

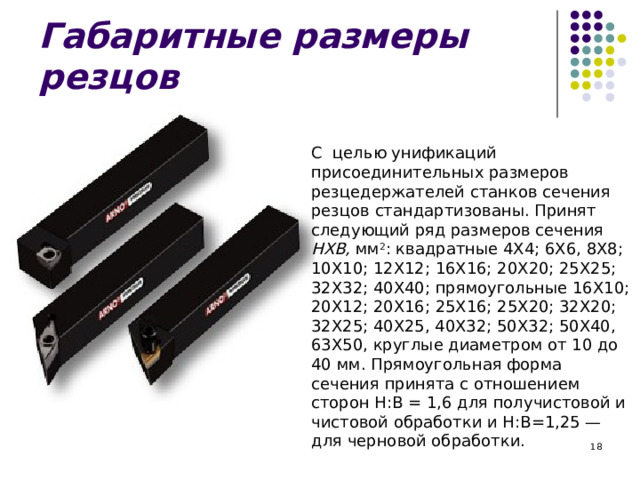

Габаритные размеры резцов

С целью унификаций присоединительных размеров резцедержателей станков сечения резцов стандартизованы. Принят следующий ряд размеров сечения НХВ, мм 2 : квадратные 4X4; 6X6, 8X8; 10Х10; 12X12; 16X16; 20X20; 25X25; 32X32; 40X40; прямоугольные 16Х10; 20X12; 20X16; 25X16; 25X20; 32X20; 32X25; 40X25, 40X32; 50X32; 50X40, 63X50, круглые диаметром от 10 до 40 мм. Прямоугольная форма сечения принята с отношением сторон Н:В = 1,6 для получистовой и чистовой обработки и Н:В=1,25 — для черновой обработки.

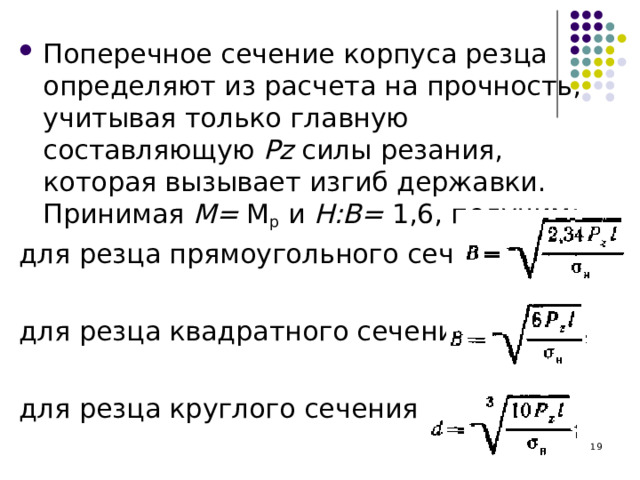

• Поперечное сечение корпуса резца определяют из расчета на прочность, учитывая только главную составляющую Р z силы резания, которая вызывает изгиб державки. Принимая М= М р и Н:В= 1,6, получим:

для резца прямоугольного сечения

для резца квадратного сечения

для резца круглого сечения

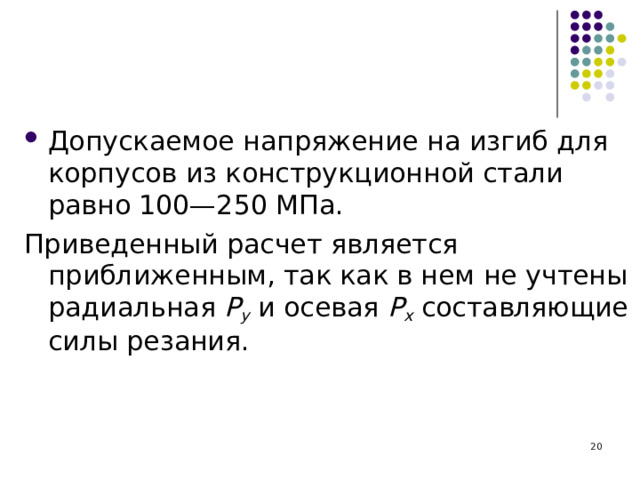

• Допускаемое напряжение на изгиб для корпусов из конструкционной стали равно 100—250 МПа.

Приведенный расчет является приближенным, так как в нем не учтены радиальная Р у и осевая Р х составляющие силы резания.

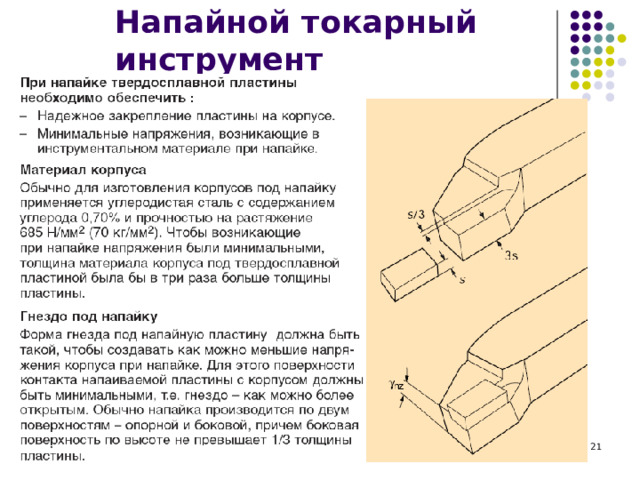

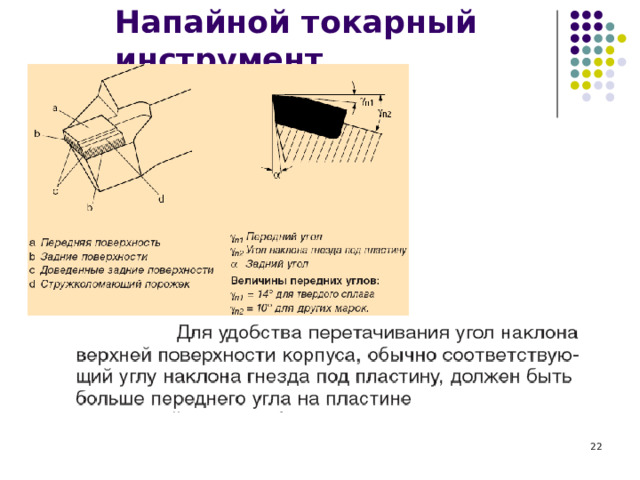

Напайной токарный инструмент

Напайной токарный инструмент

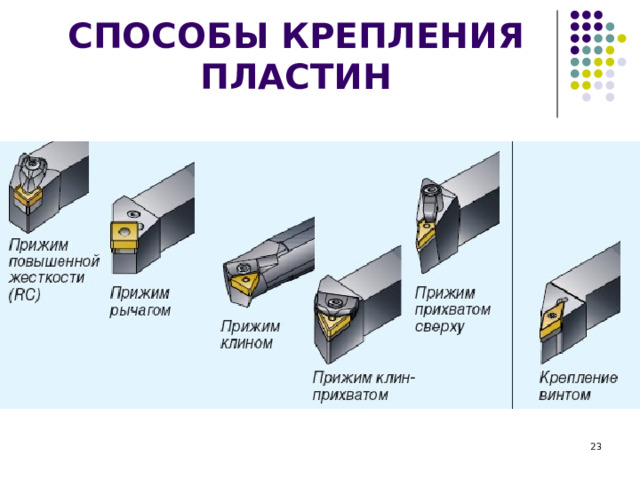

СПОСОБЫ КРЕПЛЕНИЯ ПЛАСТИН

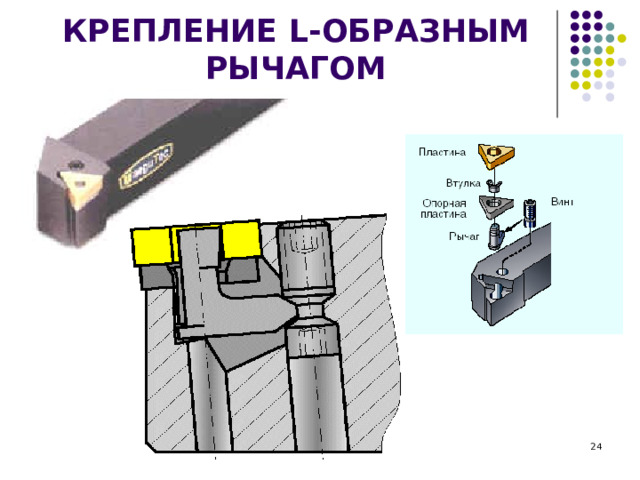

КРЕПЛЕНИЕ L -ОБРАЗНЫМ РЫЧАГОМ

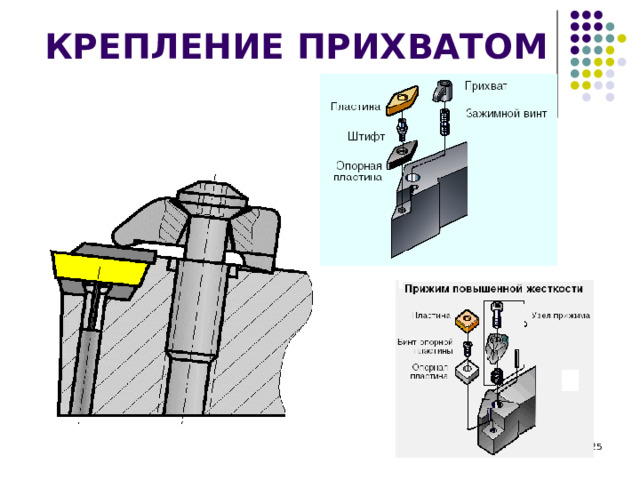

КРЕПЛЕНИЕ ПРИХВАТОМ

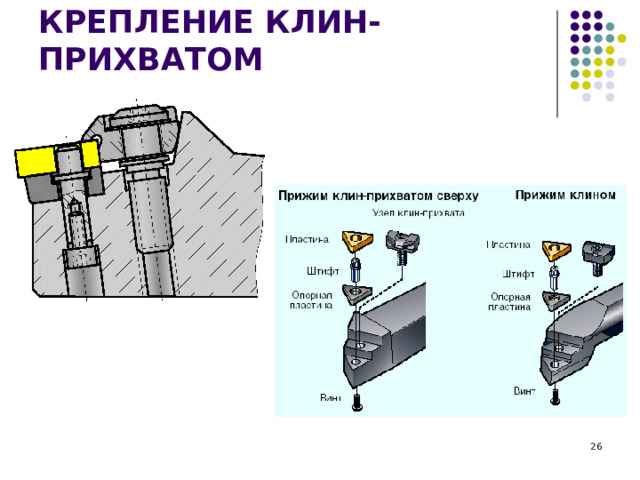

КРЕПЛЕНИЕ КЛИН-ПРИХВАТОМ

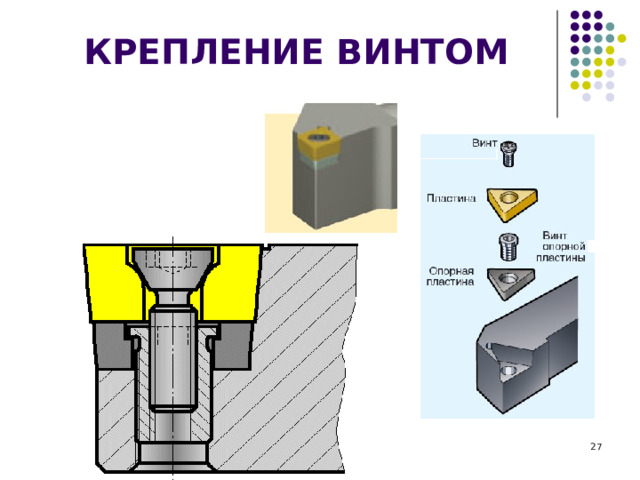

КРЕПЛЕНИЕ ВИНТОМ
