Презентация "Изображение рельефа на плане"

Тема урока

Изображение на плане неровностей земной поверхности

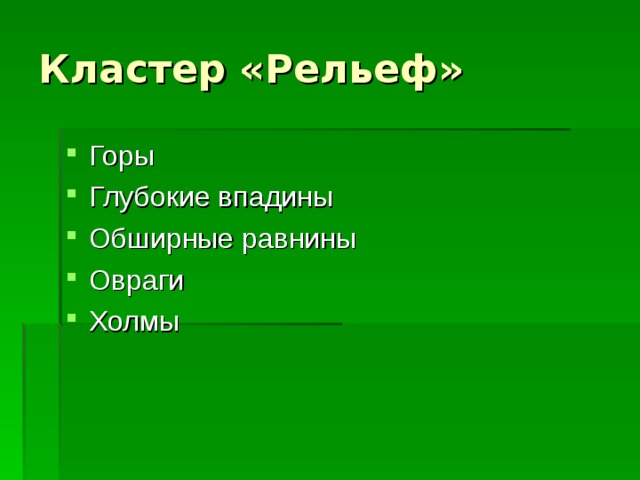

Рельеф

Неровности земной поверхности

Как показать рельеф на бумаге?

• Измерить высоту возвышенностей
• Измерить глубину

впадин

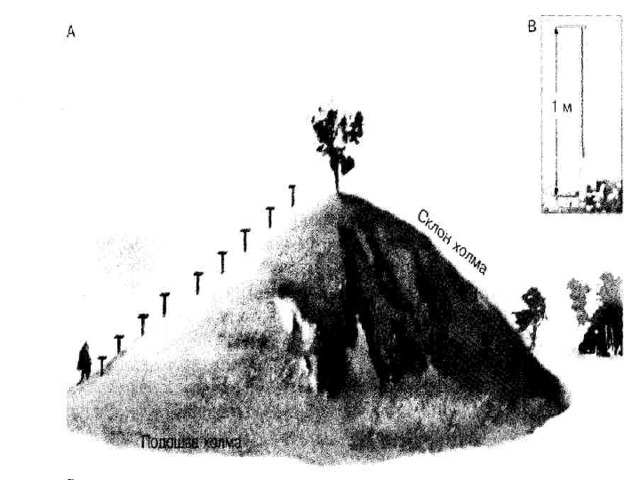

Относительная высота

Превышение этой точки земной поверхности над другой по отвесной линии

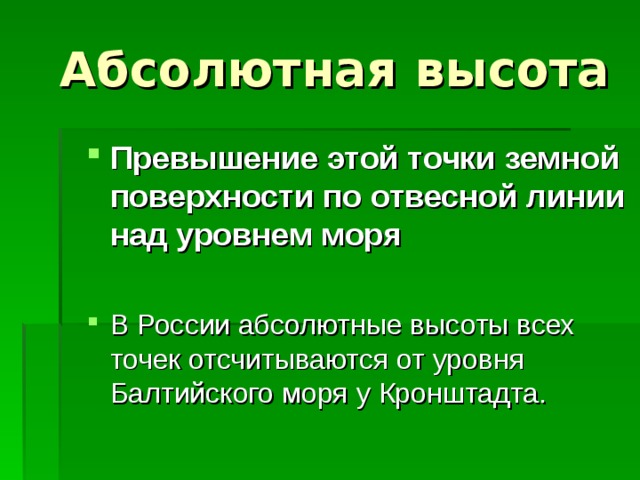

Абсолютная высота

• Превышение этой точки земной поверхности по отвесной линии над уровнем моря

.

• Определите абсолютную высоту холма.
• Определите относительную высоту относительно западной подошвы.
• Относительно восточной подошвы.
• Чем отличается абсолютная и относительная высота?
• Что нужно сделать, чтобы определить относительную высоту?

• 159,3 м
• 159,3 – 127 = 32,3 м
• 159,3 – 140 = 19,3 м
• Абсолютная высота

Относительная высота

• Относительная высота равна абсолютной высоте вершины минус абсолютная высота подошвы.

Это условные линии, которые соединяют точки земной поверхности, лежащие на одинаковой абсолютной высоте.

Горизонтали на топографических картах проводят через 1, 5, 10, 25, 50 метров

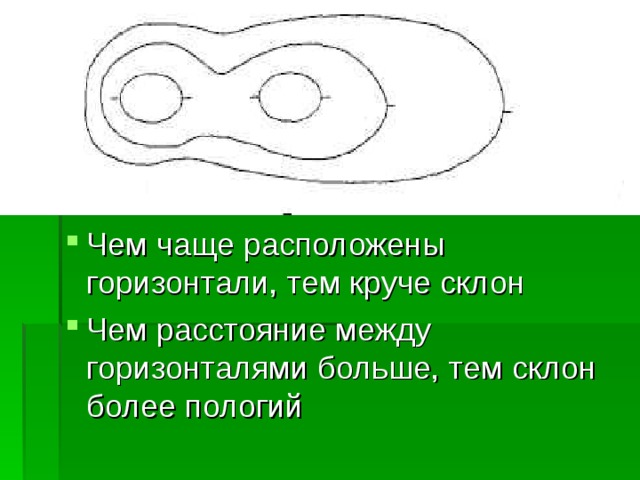

• Чем чаще расположены горизонтали, тем круче склон
• Чем расстояние между горизонталями больше, тем склон более пологий

Чем отличаются эти рисунки?

Бергштрихи короткие линии, показывающие направление склона

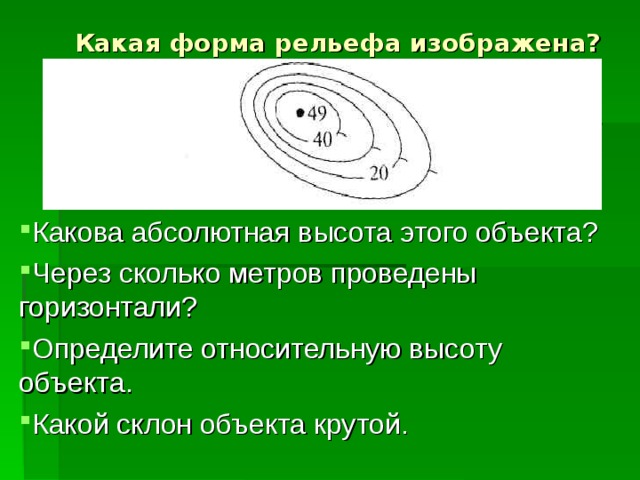

Какая форма рельефа изображена?

• Холм
• 49 м
• 10 м
• 39 м
• Северо-западный

• Какая форма рельефа изображена изображена на рисунке?
• Какова абсолютная высота объекта?
• Определите относительную глубину объекта.
• Через сколько метров проведены горизонтали?
• Какой склон объекта пологий?

• Впадина.
• 37 м
• 18 м
• 5 м
• Юго-восточный

• § 10
• Вопросы на стр. 37
• Написать холм и овраг
