Презентация на открытый урок

Тема урока:

«Опиливание металла»

Цель урока:

• Применять ранее полученные знания на практике при опиливании металла.

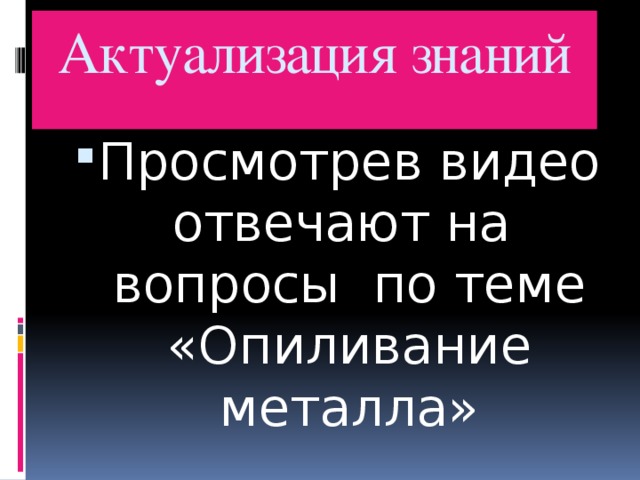

Актуализация знаний

• Просмотрев видео отвечают на вопросы по теме «Опиливание металла»

Видео- фильм

Сущность опиливания

Из чего состоит напильни к

По назначению напильники бывают

Какие по форме бывают напильники

Перечислить виды насечек…

Виды и причины брака при опиливании металла

• Неровности поверхностей и завалы краев заготовки.

• Вмятины или повреждения поверхности заготовки.

• Неточность размеров опиленной заготовки.

• Задиры и царапины на поверхности заготовки.

неумение пользоваться инструментом.

Заготовку неправильно зажимают в тисках.

Неправильная разметка, снятие большого или малого слоя металла.

Небрежная работа и неправильно выбранного напильника

Правильно пользоваться инструментом

Зажимают заготовку в тисках плотно, с выступом 4-6 мм

Правильно нанести разметку на заготовку .

Напильник выбирать по видам опиливания

Приемы при опиливании

Техника безопасности при опиливании

Самостоятельная работа

Квадрат

ромб

круг

трапеция

Треугольник

Алгоритм технологического процесса

• Нанести плоскостную разметку и керновую линию.
• Вырубить заготовку по нанесенной керновой линии.
• Закрепить заготовку в тисках так, чтобы плоская поверхность выступала над губками тисков на 8… 10 мм.
• Опилить плоскую поверхность, пока со всей поверхности заготовки не будет снят слой материала.
• Опилить первую готовую заготовку (фигуру)
• Контролируйте плоскостность обработанной поверхности линейкой.

Оценочный лист

№ п\п

Вид деятельности

1

Заданное количество баллов

Организация рабочего места

2

Ваш балл

0-3

Соблюдение ТБ и охраны труда

3

4

0-5

Допущенные ошибки, исправляемые с помощью мастера

0-3

Соблюдение алгоритма технологического процесса

5

0-5

Умение пользоваться инструментом.

0-5

Критерии оценок

• К= 21-18 – «5»
• К= 17-14 – «4»
• К = 13-10 – «3»

Организация рабочего места при опиливании

• Расположение инструмента:
• а — при опиливании; б — при рубке; 1 — изделие, зажатое в тисках; 2 — готовое изделие; 3 — притирочная плита; 4 — измерительный инструмент; 5 — щетка для чистки напильников; 6 — напильники с выдвинутыми за предел верстака ручками; 7 — обрабатываемое изделие; 8 — молоток; 9 — тиски; 10 — зубило.
