Презентация урока по физике в 8 классе

Категория: Физика

Нажмите, чтобы узнать подробности

Презентация урока по физике на тему "Резисторы и реостат". Содержит задания для интерактивной доски.

Просмотр содержимого документа
«Презентация урока по физике в 8 классе»

Резисторы и реостат.  Последовательное и параллельное  соединение проводников. Предметная область : физика, 8 класс Автор:  Бейсенбаева Куралай Тулегенкызы,   учитель физики и информатики Организация: КГУ “Средняя школа имени М.В.Ломоносова”    акимата зайсанского района Адрес: г.Зайсан, Восточно-Казахстанская область,       Зайсанский район

Резисторы и реостат. Последовательное и параллельное

соединение проводников.

Предметная область : физика, 8 класс

Автор: Бейсенбаева Куралай Тулегенкызы,

учитель физики и информатики

Организация: КГУ “Средняя школа имени М.В.Ломоносова” акимата зайсанского района

Адрес: г.Зайсан, Восточно-Казахстанская область, Зайсанский район

Деление на группы Выберите один понравившийся Вам новогодний шарик І группа ІІ группа

Деление на группы

Выберите один понравившийся Вам новогодний шарик

І группа

ІІ группа

ПРОВЕРКА ДОМАШНЕГО ЗАДАНИЯ ОПРЕДЕЛЕНИЕ ТЕМЫ УРОКА И ЦЕЛЕПОЛАГАНИЕ НОВАЯ ТЕМА АКТИВИТИ ЗАКРЕПЛЕНИЕ РЕШЕНИЕ ЗАДАЧ РЕФЛЕКСИЯ Оценивание ДОМАШНЕЕ ЗАДАНИЕ

ПРОВЕРКА ДОМАШНЕГО ЗАДАНИЯ

ОПРЕДЕЛЕНИЕ ТЕМЫ УРОКА И ЦЕЛЕПОЛАГАНИЕ

НОВАЯ ТЕМА

АКТИВИТИ

ЗАКРЕПЛЕНИЕ

РЕШЕНИЕ ЗАДАЧ

РЕФЛЕКСИЯ

Оценивание

ДОМАШНЕЕ ЗАДАНИЕ

ПРОВЕРКА ДОМАШНЕГО ЗАДАНИЯ  физический диктант

ПРОВЕРКА ДОМАШНЕГО ЗАДАНИЯ

физический диктант

 физический диктант Явление резкого уменьшения сопротивления чистых металлов и ряда сплавов почти до нулевого значения при температурах, близких к абсолютному нулю называется …. Открытие низкотемпературной сверхпроводимости в 1911г. принадлежит … Удельное сопротивление проводника зависит от … Зависимость сопротивления проводника определяется по формуле… Единица измерения температурного коэффициента сопротивления в СИ является… Одним из наиболее удобных термометров сопротивления является … Температурный коэффициент сопротивления обозначается …

физический диктант

  • Явление резкого уменьшения сопротивления чистых металлов и ряда сплавов почти до нулевого значения при температурах, близких к абсолютному нулю называется ….
  • Открытие низкотемпературной сверхпроводимости в 1911г. принадлежит …
  • Удельное сопротивление проводника зависит от …
  • Зависимость сопротивления проводника определяется по формуле…
  • Единица измерения температурного коэффициента сопротивления в СИ является…
  • Одним из наиболее удобных термометров сопротивления является …
  • Температурный коэффициент сопротивления обозначается …
 Сверим ответы Сверхпроводимостью Х.Камерлинг-Оннес  температуры R = Ro ( 1 +ԃ t )  = 1(1/К) Платиновый коэффициент ԃ

Сверим ответы

  • Сверхпроводимостью
  • Х.Камерлинг-Оннес
  • температуры
  • R = Ro ( 1 +ԃ t )
  • = 1(1/К)
  • Платиновый
  • коэффициент ԃ
АКТИВИЗАЦИЯ ЗНАНИЙ Установить соответствие между физическими величинами, их буквенным обозначением. Сила тока   Напряжение  Сопротивление U    R    I Ампер  Ом  Вольт

АКТИВИЗАЦИЯ ЗНАНИЙ

Установить соответствие между физическими величинами,

их буквенным обозначением.

Сила тока Напряжение Сопротивление

U R I

Ампер Ом Вольт

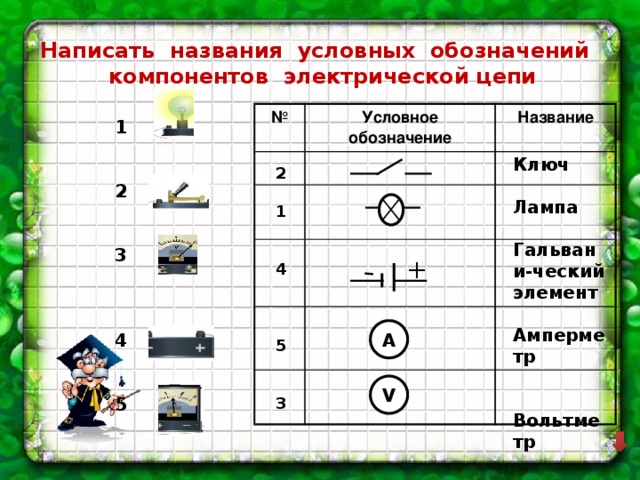

Написать названия условных обозначений компонентов электрической цепи № Условное обозначение Название 1   2   3    4   5 Ключ  Лампа  Гальвани-ческий элемент  Амперметр   Вольтметр 2  1   4    5   3 + A V

Написать названия условных обозначений компонентов электрической цепи

Условное обозначение

Название

1

2

3

4

5

Ключ

Лампа

Гальвани-ческий элемент

Амперметр

Вольтметр

2

1

4

5

3

+

A

V

Определение темы урока и целеполагание “ Таинственный график”. Построить график функции. Сопротивление R=20 Ом. Расшифровать слово . І, А 0.7 ь 0.6 р п 0.5 а ь л 0.4 б а 0.3 о в а а 0.2 г ы в а б а 0.1 в у о а 0 т е р о т с п р 2 р п rr и 4 п к ь и п е 6 а п к о и в 8 а 10 э 12 и 14 U, B

Определение темы урока и целеполагание

Таинственный график”. Построить график функции.

Сопротивление R=20 Ом. Расшифровать слово .

І, А

0.7

ь

0.6

р

п

0.5

а

ь

л

0.4

б

а

0.3

о

в

а

а

0.2

г

ы

в

а

б

а

0.1

в

у

о

а

0

т

е

р

о

т

с

п

р

2

р

п

rr

и

4

п

к

ь

и

п

е

6

а

п

к

о

и

в

8

а

10

э

12

и

14

U, B

“ Таинственный график”. Построить график функции. Сопротивление R=20 Ом. Расшифровать слово . І, А 0.8 о 0.7 ь а 0.6 р б п 0.5 0.4 л ь о а б а а о 0.3 в 0.2 а а в о г ы а н а б в у о 0.1 о р р 0 з е с т и р р 2 п к ь п и п к и 4 ь п л 6 е а о к п и о 8 ы в а 10 в э и л 12 14 п 16 U, B

Таинственный график”. Построить график функции.

Сопротивление R=20 Ом. Расшифровать слово .

І, А

0.8

о

0.7

ь

а

0.6

р

б

п

0.5

0.4

л

ь

о

а

б

а

а

о

0.3

в

0.2

а

а

в

о

г

ы

а

н

а

б

в

у

о

0.1

о

р

р

0

з

е

с

т

и

р

р

2

п

к

ь

п

и

п

к

и

4

ь

п

л

6

е

а

о

к

п

и

о

8

ы

в

а

10

в

э

и

л

12

14

п

16

U, B

Найдите правильную схему. Объясните. Б А В Г Д

Найдите правильную схему. Объясните.

Б

А

В

Г

Д

Резисторы и реостат.  Последовательное и параллельное  соединение проводников.

Резисторы и реостат. Последовательное и параллельное соединение проводников.

НОВАЯ ТЕМА Резистор Резисторы - элементы, широко используемые в электро- и радиотехнике, автоматике и электронике. (Слово

НОВАЯ ТЕМА

Резистор

Резисторы - элементы, широко используемые в электро- и радиотехнике, автоматике и электронике. (Слово "резистор" образовано от латинского слова resisto - сопротивляюсь.)

В простейшем случае резистор состоит из каркаса 1, который выполняется из негорючего непроводящего материала. На каркас намотана проволока 2 из металла с большим удельным сопротивлением. Часто вместо металлической проволоки, используемой в качестве проводника, применяют другие материалы с большим удельным сопротивлением. На каркас наносят пленку из этого материала и покрывают защитным слоем 3

из непроводящего материала. Для включения

резистора в цепь используют выводы 4.

Реостат Реостаты - это приборы, сопротивление которых можно регулировать.  Они применяются тогда, когда необходимо менять силу тока в цепи.  Реостат отличается от переменного резистора своей конструкцией и большой мощностью. На электрической схеме реостат имеет своё условное обозначение: С помощью перемещаемого движка ( 2 ) можно увеличивать или уменьшать величину сопротивления ( между контактами 1 и 2), включаемого в электрическую цепь.

Реостат

Реостаты - это приборы, сопротивление которых можно регулировать. Они применяются тогда, когда необходимо менять силу тока в цепи. Реостат отличается от переменного резистора своей конструкцией и большой мощностью.

На электрической схеме реостат имеет своё условное обозначение:

С помощью перемещаемого движка ( 2 ) можно увеличивать или уменьшать величину сопротивления ( между контактами 1 и 2),

включаемого в

электрическую цепь.

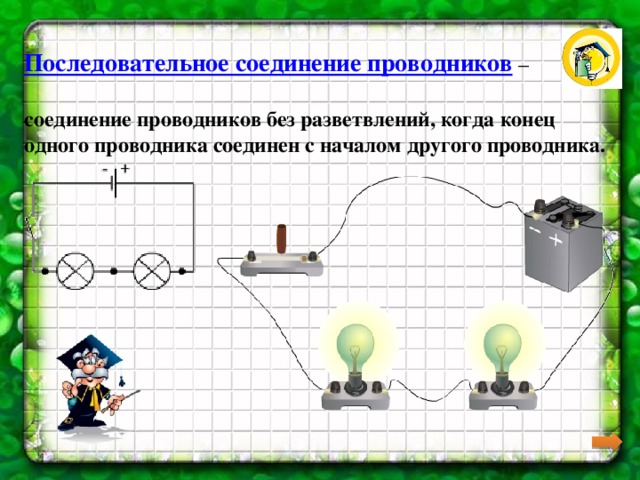

Последовательное соединение проводников  –  соединение проводников без разветвлений, когда конец одного проводника соединен с началом другого проводника.

Последовательное соединение проводников

соединение проводников без разветвлений, когда конец одного проводника соединен с началом другого проводника.

Законы последовательного соединения   При последовательном соединении проводников сила тока на всех участках цепи одинакова:  По закону Ома, напряжения U 1 и U 2 на проводниках равны:     Общее напряжение U на обоих проводниках равно сумме напряжений U 1 и U 2 :  где R – электрическое сопротивление всей цепи. Отсюда следует:    При последовательном соединении полное сопротивление цепи равно сумме сопротивлений отдельных проводников.

Законы последовательного соединения

При последовательном соединении проводников сила тока на всех участках цепи одинакова:

По закону Ома, напряжения U 1 и U 2 на проводниках равны:

Общее напряжение U на обоих проводниках равно сумме напряжений U 1 и U 2 :

где R – электрическое сопротивление всей цепи. Отсюда следует:

При последовательном соединении полное сопротивление цепи равно сумме сопротивлений отдельных проводников.

Параллельное соединение проводников –  соединение, при котором все проводники подключаются к одной и той же паре точек.

Параллельное соединение проводников

соединение, при котором все проводники подключаются к одной и той же паре точек.

Законы параллельного соединения проводников  При параллельном соединении напряжения U 1 и U 2 на всех участках цепи одинаковы:    Сумма токов I 1  и  I 2 , протекающих по обоим проводникам, равна току в неразветвленной цепи:     Записывая на основании  закона Ома: где R – электрическое сопротивление всей цепи, получим    При параллельном соединении проводников величина, обратная общему сопротивлению цепи, равна сумме величин, обратных сопротивлениям параллельно включенных проводников.

Законы параллельного соединения проводников

При параллельном соединении напряжения U 1 и U 2 на всех участках цепи одинаковы:

Сумма токов I 1  и  I 2 , протекающих по обоим проводникам, равна току в неразветвленной цепи:

Записывая на основании

закона Ома:

где R – электрическое сопротивление всей цепи, получим

При параллельном соединении проводников величина, обратная общему сопротивлению цепи, равна сумме величин, обратных сопротивлениям параллельно включенных проводников.

Преимущества и недостатки соединений    Последовательное  – защита цепей от     перегрузок: при увеличении силы тока    выходит из строя предохранитель, и    цепь автоматически отключается. При   выходе из строя одного из элементов    соединения отключаются и остальные.   Параллельное – при выходе из строя одного из    элементов соединения, остальные    действуют. При включении элемента с   меньшим возможным напряжением в    цепь элемент перегорит.

Преимущества и недостатки соединений

Последовательное – защита цепей от перегрузок: при увеличении силы тока выходит из строя предохранитель, и цепь автоматически отключается. При выходе из строя одного из элементов соединения отключаются и остальные.

Параллельное – при выходе из строя одного из элементов соединения, остальные действуют. При включении элемента с меньшим возможным напряжением в цепь элемент перегорит.

Последовательное соединение Схема Сила тока Параллельное Напряже-ние соединение Сопротив-ление R 1 R 2 R 1 R 2

Последовательное соединение

Схема

Сила тока

Параллельное

Напряже-ние

соединение

Сопротив-ление

R 1

R 2

R 1

R 2

ЗАКРЕПЛЕНИЕ Какой вид соединения представлен на рисунке?  Нарисуйте схему.

ЗАКРЕПЛЕНИЕ

Какой вид соединения представлен на рисунке?

Нарисуйте схему.

Какой вид соединения представлен на рисунке?  Нарисуйте схему.

Какой вид соединения представлен на рисунке?

Нарисуйте схему.

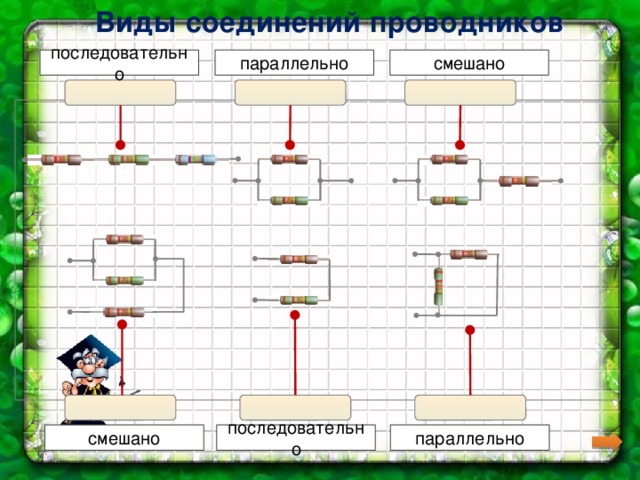

Виды соединений проводников смешано последовательно параллельно последовательно параллельно смешано

Виды соединений проводников

смешано

последовательно

параллельно

последовательно

параллельно

смешано

В установке использованы две одинаковые лампы. Вычислите их общее сопротивление. Вычертите принципиальную схему этой цепи. 1 2 0 A 5 0 10 V

В установке использованы две одинаковые лампы. Вычислите их общее сопротивление. Вычертите принципиальную схему этой цепи.

1

2

0

A

5

0

10

V

Определите общее сопротивление резисторов, силу тока в каждом резисторе, и напряжение на каждом резисторе. 1 2 0 A 15 Ом 20 Ом 3 2

Определите общее сопротивление резисторов, силу тока в каждом резисторе, и напряжение на каждом резисторе.

1

2

0

A

15 Ом

20 Ом

3

2

Пример решения задачи:  Два последовательно соединённых проводника сопротивлением 6 и 4 Ом включены в сеть с напряжением 20 В. Определите общую силу тока в цепи, силу тока в каждом проводнике, а также напряжение на каждом из них. Дано R 1 =6 Ом R 2 =4 Ом U=20 В ---------------- I=? I 1 =? Формула: I 2 =? U 1 =? Из закона Ома определим силу тока в цепи: U 2 =?  I=U/R,  где сопротивление  R=R 1 +R 2 . Сила тока в последовательно соединённых проводниках одинакова, поэтому  I 1 =I 2 =I .  Напряжение найдём из закона Ома:  U 1 =I 1 *R 1  U 2 =I 2 *R 2 Решение:  R=6 Ом + 4 Ом = 10 Ом.  I=20В/10 Ом=2А,    I 1 =I 2 =I=2A .  U 1 =2 А*6 Ом = 12 В  U 2 =2 А*4 Ом = 8 В Ответ : I=I 1 =I 2 =2 А, R=10 Ом, U 1 =12 В, U 2 =8В

Пример решения задачи:

Два последовательно соединённых проводника сопротивлением 6 и 4 Ом включены в сеть с напряжением 20 В. Определите общую силу тока в цепи, силу тока в каждом проводнике, а также напряжение на каждом из них.

Дано

R 1 =6 Ом

R 2 =4 Ом

U=20 В

----------------

I=? I 1 =?

Формула:

I 2 =? U 1 =?

Из закона Ома определим силу тока в цепи:

U 2 =?

I=U/R,

где сопротивление

R=R 1 +R 2 .

Сила тока в последовательно соединённых проводниках одинакова, поэтому

I 1 =I 2 =I .

Напряжение найдём из закона Ома:

U 1 =I 1 *R 1

U 2 =I 2 *R 2

Решение:

R=6 Ом + 4 Ом = 10 Ом.

I=20В/10 Ом=2А,

I 1 =I 2 =I=2A .

U 1 =2 А*6 Ом = 12 В

U 2 =2 А*4 Ом = 8 В

Ответ : I=I 1 =I 2 =2 А, R=10 Ом, U 1 =12 В, U 2 =8В

Задача для самостоятельного решения  Два проводника сопротивлением 10 и 15 Ом соединены параллельно и подключены к сети напряжением 12 В. Определите общее сопротивление проводников, общую силу тока, а также силу тока в каждом проводнике.  Дано: R 1 =10 Ом R 2 =15 Ом  U=12 В ---------- R=?  I=? I 1 =?  I 2 =? Решение: Формула: R=R1*R2 /( R1+R2) Определим общую силу тока в цепи, используя закон Ома: I=U/R Определим силу тока в каждом проводнике по закону Ома, учитывая, что U1=U2=U:  I1=U/R1  I2=U/R2 R=10 Ом*15 Ом/(10 Ом+15 Ом)=6 Ом I=12 В/6 Ом =2 А I=12 В/6 Ом =2 А I 1 =12 В/ 10 Ом =1,2 А ; I 2 =12 В/ 15 Ом =0,8 А. . Ответ: R=6 Ом, I =2 А, I1 =1,2 А, I2 =0,8 А.

Задача для самостоятельного решения

Два проводника сопротивлением 10 и 15 Ом соединены параллельно и подключены к сети напряжением 12 В. Определите общее сопротивление проводников, общую силу тока, а также силу тока в каждом проводнике.

Дано:

R 1 =10 Ом

R 2 =15 Ом

U=12 В

----------

R=? I=?

I 1 =? I 2 =?

Решение:

Формула:

R=R1*R2 /( R1+R2)

Определим общую силу тока в цепи, используя закон Ома: I=U/R

Определим силу тока в каждом проводнике по закону Ома, учитывая, что U1=U2=U:

I1=U/R1

I2=U/R2

R=10 Ом*15 Ом/(10 Ом+15 Ом)=6 Ом

I=12 В/6 Ом =2 А

I=12 В/6 Ом =2 А

I 1 =12 В/ 10 Ом =1,2 А ;

I 2 =12 В/ 15 Ом =0,8 А.

.

Ответ: R=6 Ом, I =2 А, I1 =1,2 А, I2 =0,8 А.

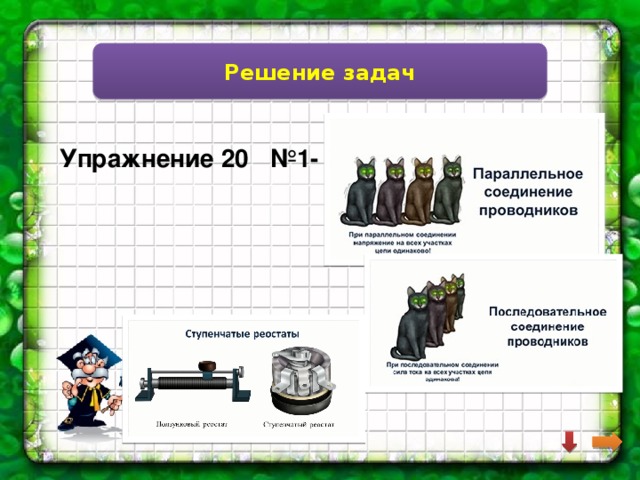

Решение задач Упражнение 20 №1- 2

Решение задач

Упражнение 20 №1- 2

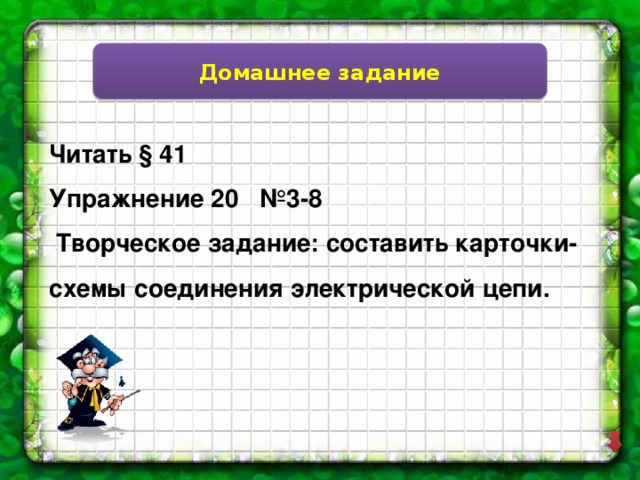

Домашнее задание Читать § 41 Упражнение 20 №3-8  Творческое задание: составить карточки-схемы соединения электрической цепи.

Домашнее задание

Читать § 41

Упражнение 20 №3-8

Творческое задание: составить карточки-схемы соединения электрической цепи.

Оценивание

Оценивание

Рефлексия пожелание «2 звезды 1 желание» «1 - 2 - 3»

Рефлексия

пожелание

«2 звезды 1 желание»

«1 - 2 - 3»

Список литературы: InternetUrok.ru Учителя вызывали? Последовательное соединение проводников. https://www.youtube.com/watch?v=J77VO9G8MjE 2. InternetUrok.ru Учителя вызывали? Параллельное соединение проводников  https://www.youtube.com/watch?v=pMRrDxzkKBI VIDEOUROKI.NET / ФИЗИКА 8 КЛАСС , в помощь учителю и ученикам

Список литературы:

  • InternetUrok.ru Учителя вызывали? Последовательное соединение проводников. https://www.youtube.com/watch?v=J77VO9G8MjE

2. InternetUrok.ru Учителя вызывали? Параллельное соединение проводников

https://www.youtube.com/watch?v=pMRrDxzkKBI

  • VIDEOUROKI.NET / ФИЗИКА 8 КЛАСС , в помощь учителю и ученикам
