Приёмы работы с проволокой

5 класс. § 13 . Приёмы работы с проволокой

Автор: учитель технологии

Борисов В.В.

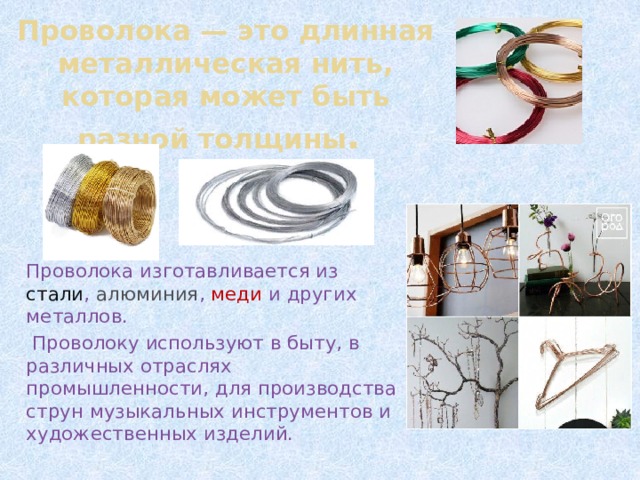

Проволока — это длинная металлическая нить, которая может быть разной толщины .

Проволока изготавливается из стали , алюминия , меди и других металлов.

Проволоку используют в быту, в различных отраслях промышленности, для производства струн музыкальных инструментов и художественных изделий.

Производство проволоки было известно ещё в Древнем Египте и Риме.

Один из методов её производства, который применяется и сейчас, — волочение — появился примерно в VI в., изобретение его приписывают викингам. В наше время проволоку изготавливают двумя основными способами: прокаткой и волочением.

Волочение проволоки

Волочение— обработка металла давлением (в холодном или горячем состоянии), при котором заготовки круглого или фасонного профиля протягиваются через постепенно суживающееся отверстие волоки.

Волочение проволоки

фильеры

проволока

Волока — специальный инструмент для обработки металла давлением, через отверстие которого протягивается проволока.

В результате процесса волочения площадь поперечного сечения заготовки уменьшается, а её длина увеличивается.

Волочение производят на волочильных станах, имеющих несколько волок, которые образуют фильеры (матрицы) для одновременной протяжки нескольких заготовок.

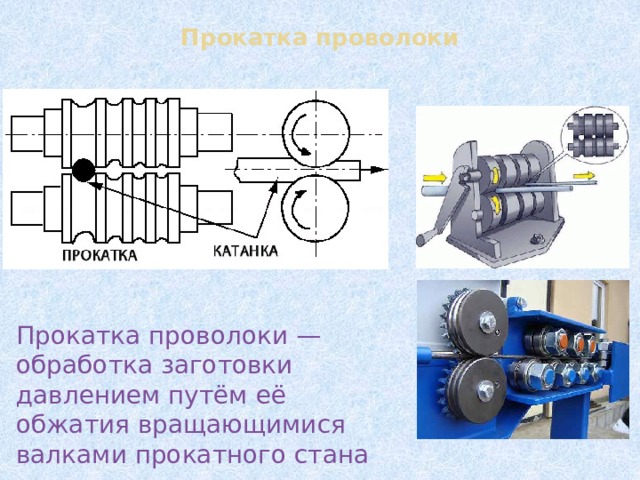

Прокатка проволоки

Прокатка проволоки — обработка заготовки давлением путём её обжатия вращающимися валками прокатного стана

Для удобства применения и обработки проволока выпускается и транспортируется в виде мотков и прутков

монтажные инструменты

Из проволоки изготавливают много разных изделий. При этом используют монтажные инструменты для работы с проволокой

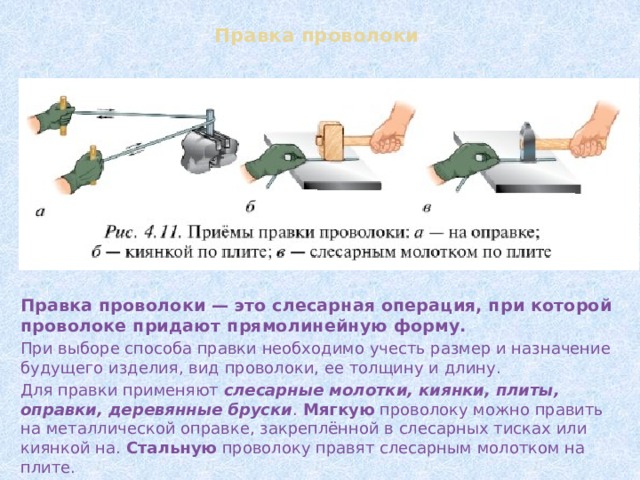

Правка проволоки

Правка проволоки — это слесарная операция, при которой проволоке придают прямолинейную форму.

При выборе способа правки необходимо учесть размер и назначение будущего изделия, вид проволоки, ее толщину и длину.

Для правки применяют слесарные молотки, киянки, плиты, оправки, деревянные бруски . Мягкую проволоку можно править на металлической оправке, закреплённой в слесарных тисках или киянкой на. Стальную проволоку правят слесарным молотком на плите.

При выполнении разметки заготовок из проволоки учитывают диаметр и форму поперечного сечения проволоки, припуск длины на изгибы и скругления. Проволока диаметром до 2 мм на чертежах обозначается сплошной толстой линией , более 2 мм — осевой штрихпунктирной

Сгибание проволоки

Свойства проволоки зависят от вида металла, из которого она сделана.

Например, стальная проволока — упругая, медная и алюминиевая проволока вязкая и пластичная. Эти свойства определяют то, каким образом выполняют гибку проволоки.

Сгибание проволоки в слесарных тисках производят с помощью оправок слесарным молотком.

Для сгибания изделий из мягкой проволоки диаметром до 3 мм используют пассатижи, плоскогубцы, круглогубцы .

Кроме этого, при гибке проволоки используют специальные приспособления

Откусывание мягкой проволоки диаметром до 3 мм выполняют с помощью бокорезов, кусачек, пассатижей . Стальную проволоку диаметром свыше 3 мм распиливают слесарной ножовкой .

При изготовлении изделий из проволоки, например при изготовлении цепочек, применяют технологию навивки .

Окончательную (финишную) отделку готового изделия из проволоки выполняют личными и бархатными напильниками, надфилями с мелкой насечкой и шлифовальной шкуркой.

Правила безопасной работы с проволокой

1. Работу необходимо выполнять хорошо подготовленным и исправным инструментом.

2. При откусывании проволоки ту часть заготовки, которая находится вне рук, следует направлять вниз.

3. При работе со стальной проволокой нужно быть особенно внимательными и осторожными.

4. Приспособления и оправки следует прочно закреплять в слесарных тисках.

Основные понятия и термины:

проволока, волочение, волока, волочильная доска, волочильный стан, прокатка, прокатный стан, правка и гибка проволоки, пассатижи, бокорезы, плоскогубцы, круглогубцы, кусачки.

Вопросы и задания

1. В чём различие процессов изготовления проволоки волочением и прокаткой?

2. Перечислите основные технологические операции, выполняемые при изготовлении изделий из проволоки.

3. Какими инструментами и приспособлениями можно изготовить из алюминиевой проволоки куб?
