Принципы радиосвязи

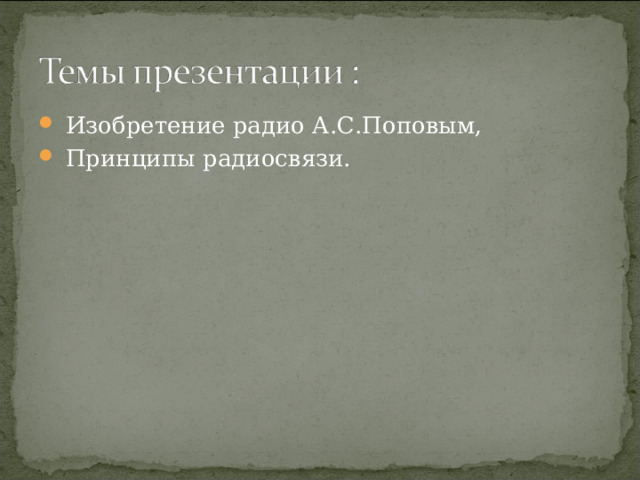

• Изобретение радио А.С.Поповым,
• Принципы радиосвязи.

• Изобретение радио А.С. Поповым
• Радиотелефонная вязь
• Детектирование
• Блок-схема «Принципы радиосвязи»
• Простейший детекторный приёмник

• Когерер – стеклянная трубка с двумя электродами, в ней помещены металлические опилки. Когерер (от лат. - “когеренция” - “сцепление”).
• Звонок – для регистрации волн и для встряхивания когерера.
• Чтобы повысить чувствительность аппарата, А.С. Попов один из выводов когерера заземлил. Заземление превращает проводящую поверхность земли в часть открытого колебательного контура , что увеличивает дальность приема .
• Другой вывод присоединил к высоко поднятому куску проволоки, создав первую приемную антенну для беспроволочной связи.

• 7 мая 1895 г. на заседании Русского физико-химического общества в Петербурге А. С. Попов продемонстрировал действие своего прибора – первого в мире радиоприёмника

Определение. Радиосвязь – передача и приём информации с помощью радиоволн, распространяющихся в пространстве без проводов.

Источник – переменный ток частоты от 2 · 10 4 Гц до 10 9 Гц ( λ =0,3 м – 1,5 · 10 4 м).

• Радиотелеграфная связь
• Радиотелефонная связь
• Радиовещание
• Телевидение
• Радиолокация

Отличаются типом кодирования передаваемого сигнала.

• Приёмная антенна – для улавливания ЭМВ.
• Заземление - для увеличения дальности приёма.
• Колебательный контур – для настройки на частоту определённой радиостанции.
• Громкоговоритель – превращает колебания тока низкой частоты в колебания воздуха той же частоты.
• Конденсатор – фильтр, для сглаживания пульсации тока.
