Проект "Комнатный термометр"

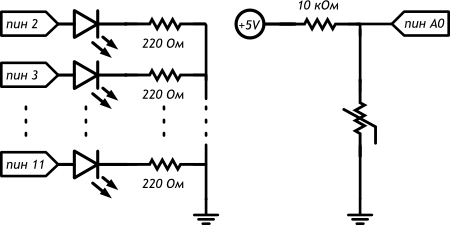

Принципиальная схема

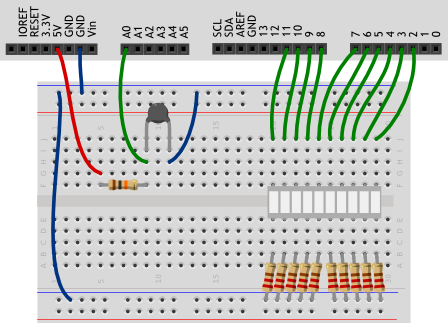

Схема на макетке

• Термистор мы включили в известную нам схему делителя напряжения.

p150_bar_thermometer.ino

// Огромное количество готового кода уже написано другими людьми

// и хранится в виде отдельных файлов, которые называются

// библиотеками. Для использования кода из библиотеки, её нужно

// подключить (англ. include). Библиотека «math» даёт разные

// математические функции, в том числе функцию логарифма

// (англ. log), которая нам понадобится далее

#include

#define FIRST_LED_PIN 2

#define LED_COUNT 10

// Параметр конкретного типа термистора (из datasheet):

#define TERMIST_B 4300

#define VIN 5.0

void setup()

{

for (int i = 0; i LED_COUNT; ++i)

pinMode(i + FIRST_LED_PIN, OUTPUT);

}

void loop()

{

// вычисляем температуру в °С с помощью магической формулы.

// Используем при этом не целые числа, а вещественные. Их ещё

// называют числами с плавающей (англ. float) точкой. В

// выражениях с вещественными числами обязательно нужно явно

// указывать дробную часть у всех констант. Иначе дробная

// часть результата будет отброшена

float voltage = analogRead(A0) * VIN / 1023.0;

float r1 = voltage / (VIN - voltage);

float temperature = 1./( 1./(TERMIST_B)*log(r1)+1./(25. + 273.) ) - 273;

for (int i = 0; i LED_COUNT; ++i) {

// при 21°С должен гореть один сегмент, при 22°С — два и

// т.д. Определяем должен ли гореть i-й нехитрым способом

boolean enableSegment = (temperature = 21+i);

digitalWrite(i + FIRST_LED_PIN, enableSegment);

}

}

• Директивы для подключения библиотек #include включаются в начало программы.

• В этом эксперименте мы подключаем библиотеку math.h для того, чтобы использовать функцию взятия натурального логарифма x log(x).

• В переменных типа float можно хранить дробные числа, числа с плавающей точкой.

• При использовании переменных данного типа имейте в виду:

  • при операциях с их использованием, указывайте нулевую дробную часть у целых констант, как в примере

  • они могут принимать значения от -3.4028235×10³⁸ до 3.4028235×10³⁸,

  • при этом количество значащих цифр может быть 6-7: всех цифр, не только после запятой!

  • точность вычислений с такими данными невелика, у вас могут возникнуть неожиданные ошибки, например, при использовании float в условном операторе. Не полагайтесь на точность!

  • вычисления с float происходят медленнее, чем с целыми числами

• Показания термистора связаны с температурой нелинейно, поэтому нам приходится использовать такую громоздкую формулу.
