Размеры, разновидность

Тема: Размеры, разновидности, их сущность.

Цель:

формирование  понятий о размерах.

Задачи:

Познавательные:

познакомить с разнообразными приспособлениями, инструментами и оборудованием;

образовательные

Научить  визуально разновидностям размеров.

  Развивающие:

способствовать развитию   технического, образного  и логического мышления;

Воспитательные:

создать условия для формирования и развития эстетического вкуса

привитие умения слушать человека, быть тактичными с окружающими людьми

Ход урока

1.Организационная часть

1.1 Проверка посещаемости по журналу.

1.2 Проверка готовности к уроку.

2. Повторение пройденного материала.

Деталь – это?

Сборка-это?

Какие соединения называют разъёмными?

Какие соединения называют неразъёмными?

Какие соединения называются подвижные?

Какие соединения называются неподвижными?

Какие бывают отвертки?

Какие бывают ключи?

Для чего предназначен пистолет для герметика?

3.Изучение нового материала.

Для разных объектов можно создавать размеры различных типов и настраивать для них ориентацию и выравнивание.

К основным типам размеров относятся линейные, радиальные, угловые, ординатные размеры, а также длина дуги. Используйте команду РАЗМЕР для автоматического создания размеров в соответствии с типом объекта, для которого требуется указать размер.

Внешний вид размеров можно настроить путем задания размерных стилей или, в некоторых случаях, путем редактирования отдельных размеров. С помощью размерных стилей можно быстро указывать форматирование размеров и обеспечивать соответствие отраслевым и проектным стандартам.

Совет: Для упрощения организации чертежа и изменения масштаба размера можно создавать размеры на листах, а не в пространстве модели.

Линейные размеры

Линейные размеры могут иметь горизонтальное, вертикальное или параллельное направление. С помощью команды РАЗМЕР можно создавать параллельные, горизонтальные и вертикальные размеры в зависимости от способа перемещения курсора при размещении текста.

В повернутых размерах размерная линия расположена под углом к исходным точкам выносной линии. В этом примере угол поворота размерной линии равен углу наклона сегмента, на который наносятся размеры.

Прим.: Кроме того, можно наносить линейные размеры, выносные линии которых не перпендикулярны размерным линиям. Такие размеры называются наклонными и чаще всего используются в изометрических чертежах. В этом случае размерные линии будут расположены под углом 30 или 60 градусов в зависимости от текущей плоскости изометрии.

Радиальные размеры

Радиальные размеры позволяют измерить величину радиуса или диаметра дуг и окружностей. Дополнительно могут отображаться осевые линии или маркеры центра. На рисунке ниже показано несколько вариантов радиальных размеров.

Прим.: Если часть размера находится в пределах измеряемой дуги или окружности, неассоциативная осевая линия или маркер центра автоматически подавляются.

Угловые размеры

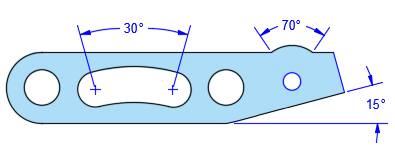

Угловые размеры наносятся для обозначения углов между двумя выбранными геометрическими объектами или тремя точками. На приведенном ниже рисунке слева направо показаны угловые размеры, созданные с помощью вершины и двух точек, дуги и двух отрезков.

Ординатные размеры

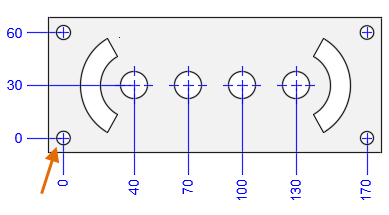

Ординатные размеры позволяют измерить расстояния перпендикулярных проекций от точки отсчета, которая называется базой отсчета, например от отверстия в детали. Вычисление значений этих размеров относительно базы отсчета позволяет избежать возможных ошибок в размерах, связанных с накоплением погрешностей.

Важное замечание: База отсчета задается в соответствии с текущим расположением начала ПСК.

В этом примере база отсчета (0,0) соответствует отверстию в левом нижнем углу изображаемой панели.

Размеры длины дуги

Размеры длины дуги указывают расстояние вдоль дуги или дугового сегмента по линии. Типичные применения размеров длины дуги включают измерение расстояния перемещения вокруг шаблона и указание длины кабеля.

Чтобы отличать эти размеры от линейных и угловых, для размеров длины дуги по умолчанию отображается обозначение дуги. Символ дуги, также называемый "шляпка" или "крышка", отображается над или перед размерным текстом.

Базовый размер и размерные цепи

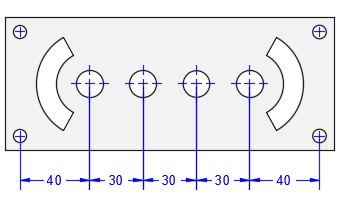

У размерных цепей начало каждого размера совпадает с концом предыдущего.

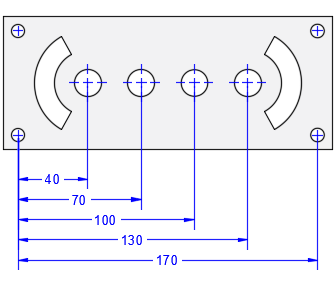

Базовые размеры — это несколько размеров со смещенными размерными линиями, измеряемые от одного местоположения.

Прим.: Прежде чем создавать размерные цепи и базовые размеры, необходимо создать линейный, угловой или ординатный размер, который будет использоваться в качестве исходного размера для построения последующих размеров.

4. Закрепление нового материала.

1. Основным типам размеров относятся линейные, радиальные, угловые, ординатные размеры, а также длина дуги.

2. Линейные размеры это какие размеры?

3. Радиальные размеры это какие размеры?

4. Угловые размеры наносятся для чего?

5. Для чего нужны ординатные размеры?

6. Размеры длины дуги что указывают?

7. Базовый размер это?

5. Подведение итогов урока выдача домашнего задания.

6. выставление оценок в журнал за работу на уроке.
