Универсальные средства измерения линейных размеров

ШТАНГЕНЦИРКУЛЬ

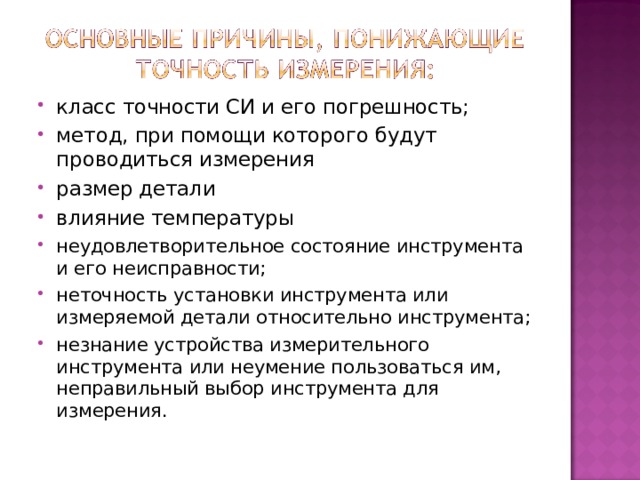

• класс точности СИ и его погрешность;
• метод, при помощи которого будут проводиться измерения
• размер детали
• влияние температуры
• неудовлетворительное состояние инструмента и его неисправности;
• неточность установки инструмента или измеряемой детали относительно инструмента;
• незнание устройства измерительного инструмента или неумение пользоваться им, неправильный выбор инструмента для измерения.

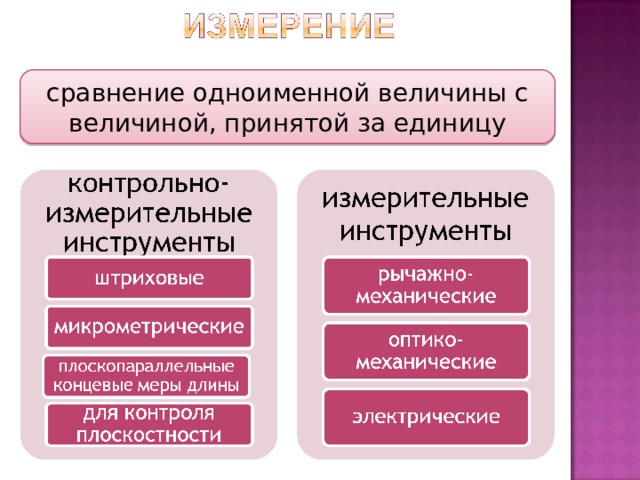

сравнение одноименной величины с величиной, принятой за единицу

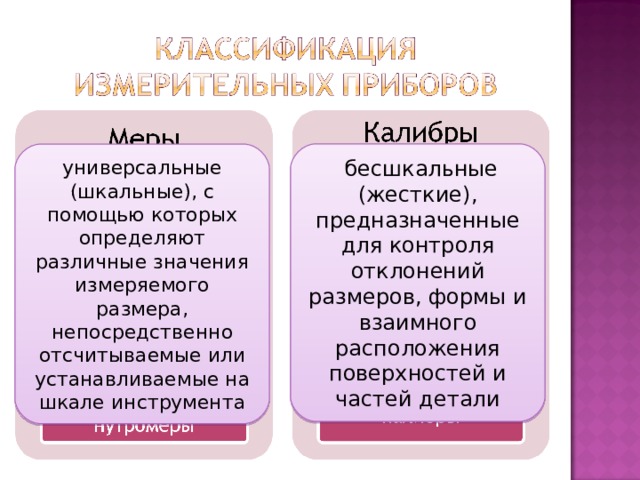

бесшкальные (жесткие), предназначенные для контроля отклонений размеров, формы и взаимного расположения поверхностей и частей детали

универсальные (шкальные), с помощью которых определяют различные значения измеряемого размера, непосредственно отсчитываемые или устанавливаемые на шкале инструмента

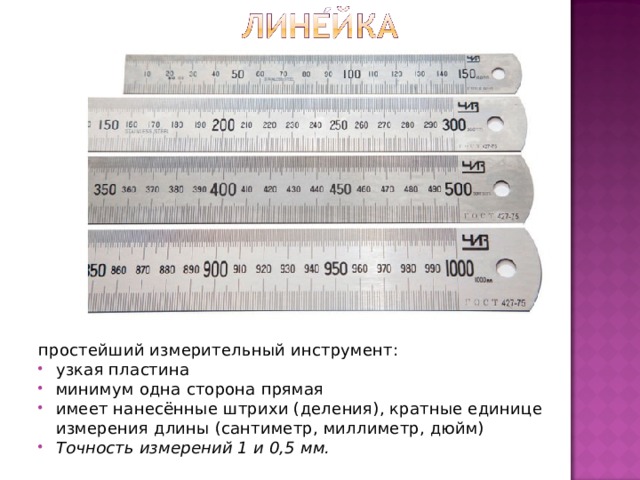

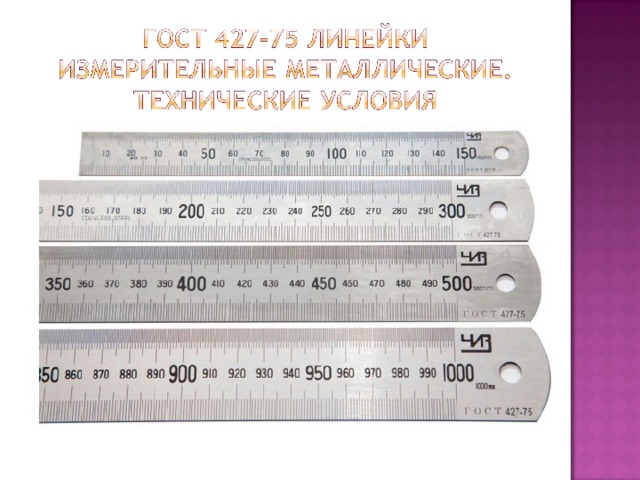

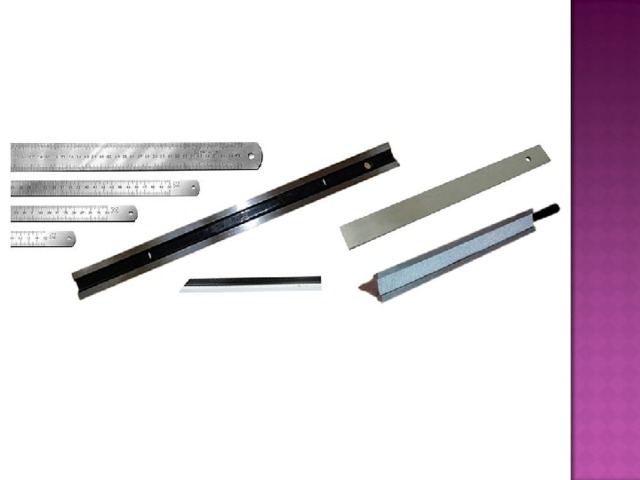

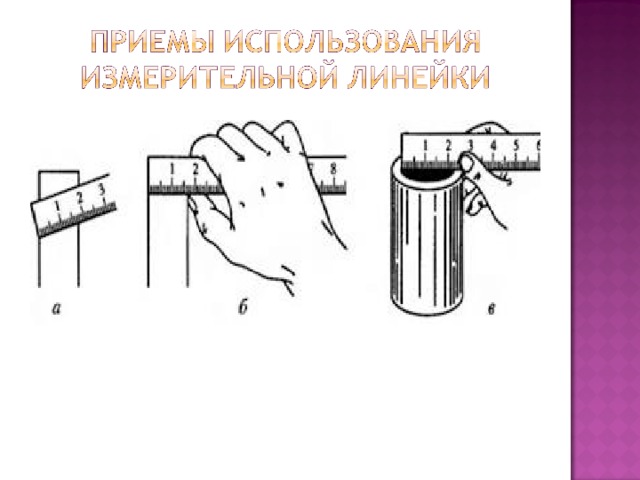

простейший измерительный инструмент:

• узкая пластина
• минимум одна сторона прямая
• имеет нанесённые штрихи (деления), кратные единице измерения длины (сантиметр, миллиметр, дюйм)
• Точность измерений 1 и 0,5 мм.

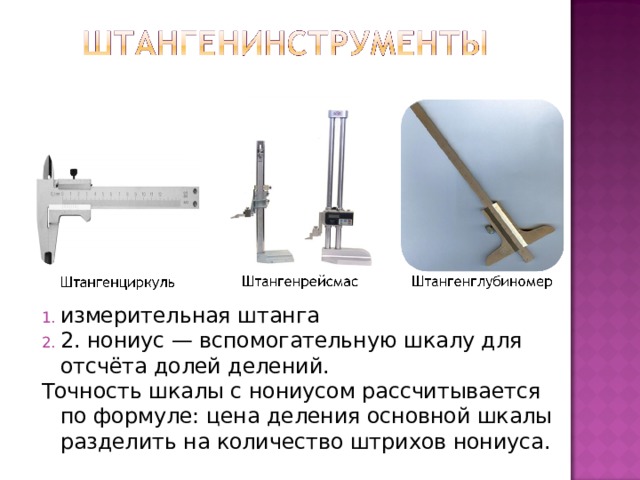

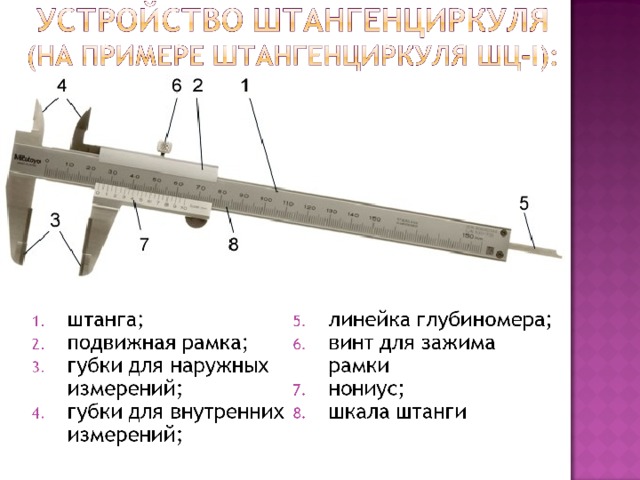

• измерительная штанга
• 2. нониус — вспомогательную шкалу для отсчёта долей делений.

Точность шкалы с нониусом рассчитывается по формуле: цена деления основной шкалы разделить на количество штрихов нониуса.

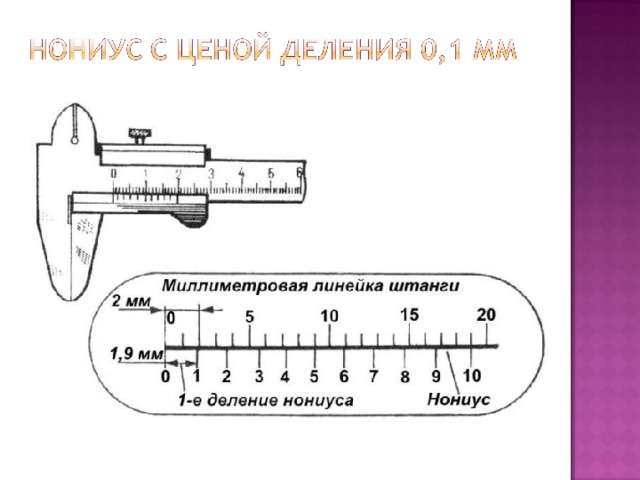

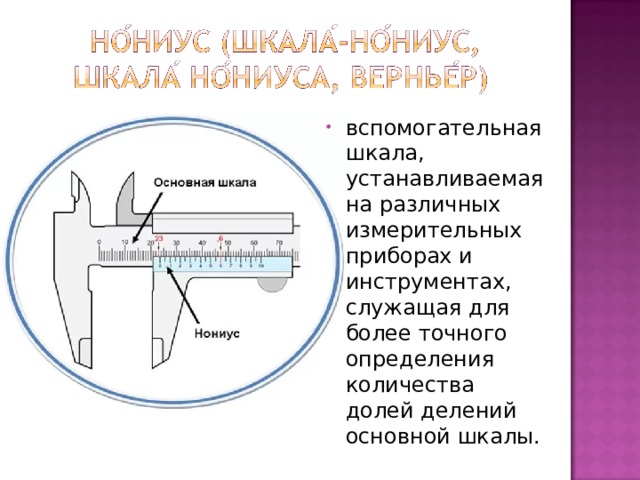

• вспомогательная шкала, устанавливаемая на различных измерительных приборах и инструментах, служащая для более точного определения количества долей делений основной шкалы.

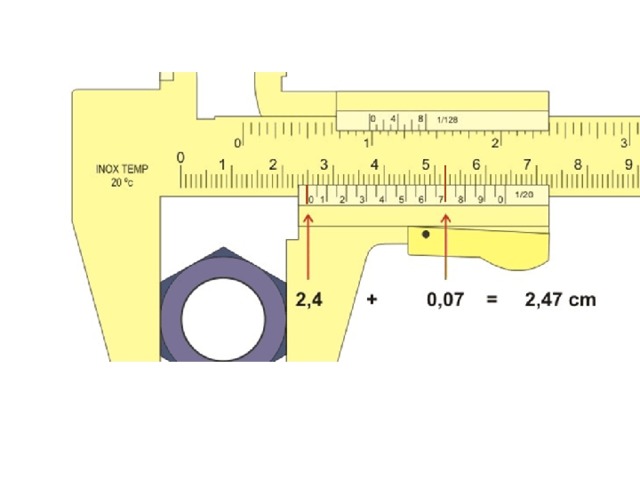

• считают число целых миллиметров слева от нулевого штриха нониуса,
• считают доли миллиметра, по штриху на нониусе, который совпадает со штрихом шкалы штанги
• результате получаем сумму двух параметров - целых миллиметров и долей

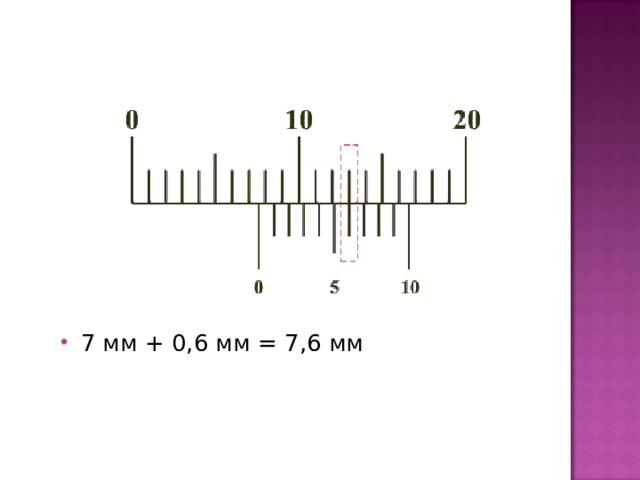

• 7 мм + 0,6 мм = 7,6 мм

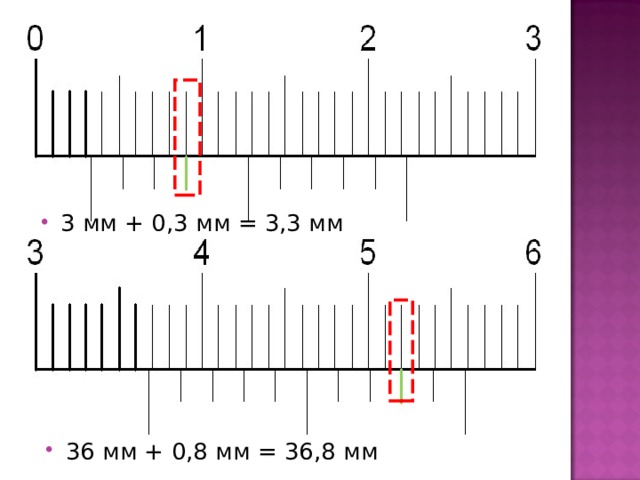

• 3 мм + 0,3 мм = 3,3 мм

• 36 мм + 0,8 мм = 36,8 мм

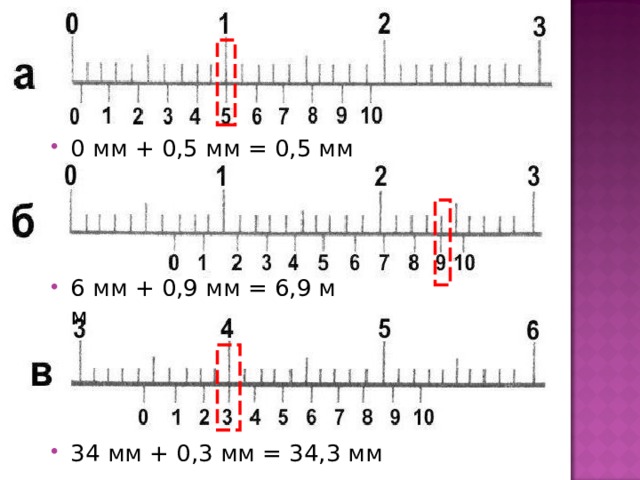

• 0 мм + 0,5 мм = 0,5 мм

• 6 мм + 0,9 мм = 6,9 мм

• 34 мм + 0,3 мм = 34,3 мм

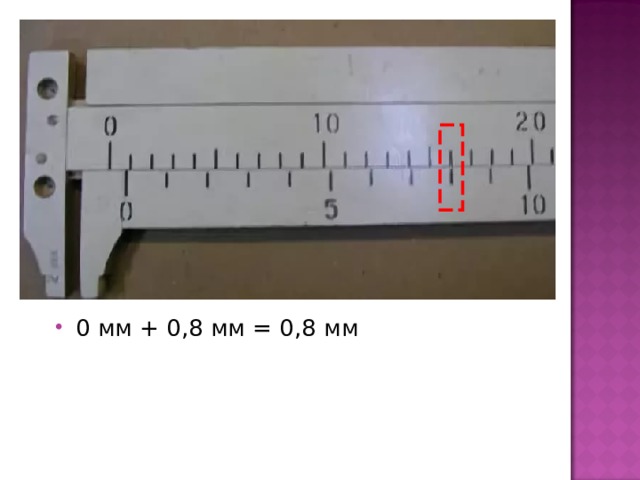

• 0 мм + 0,8 мм = 0,8 мм

• 6 мм + 0,45 мм = 6,45 мм

• 1 мм + 0,65 мм = 1,65 мм

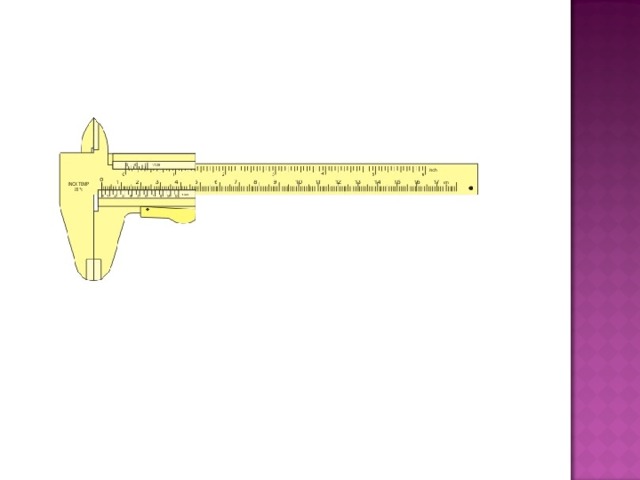

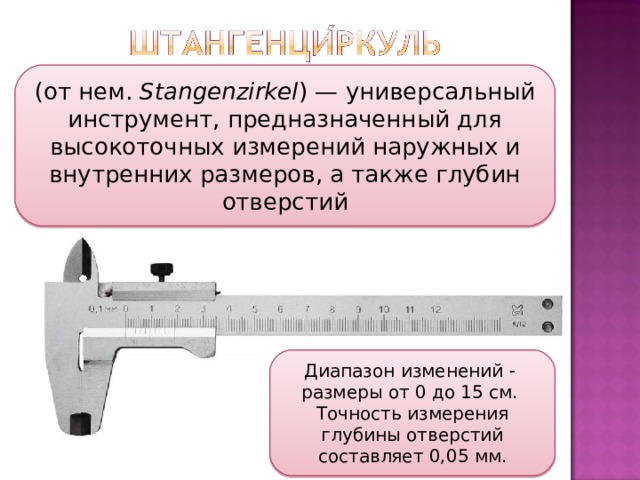

(от нем.  Stangenzirkel ) — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий

Диапазон изменений 

размеры от 0 до 15 см.

Точность измерения глубины отверстий составляет 0,05 мм.

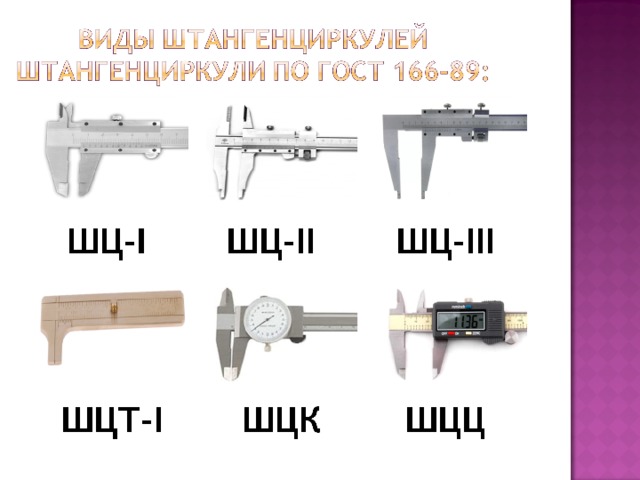

• нониусные;
• циферблатные — оснащены циферблатом для удобства и быстроты снятия показаний;
• цифровые — с цифровой индикацией для безошибочного считывания

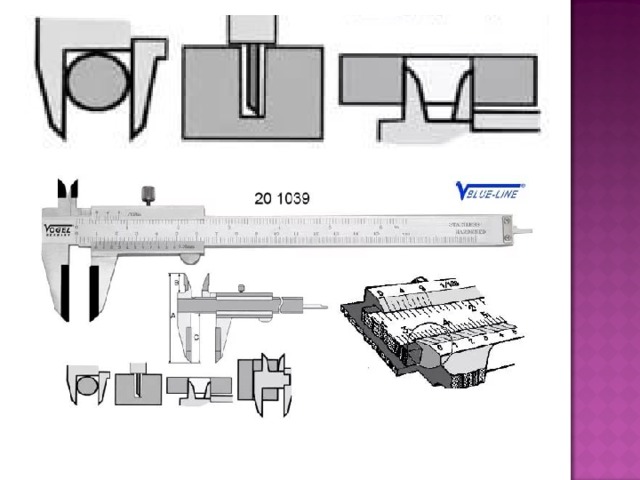

• штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.

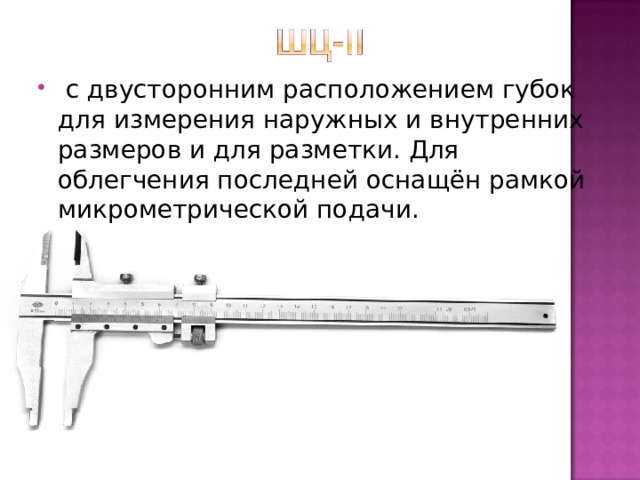

•   с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.

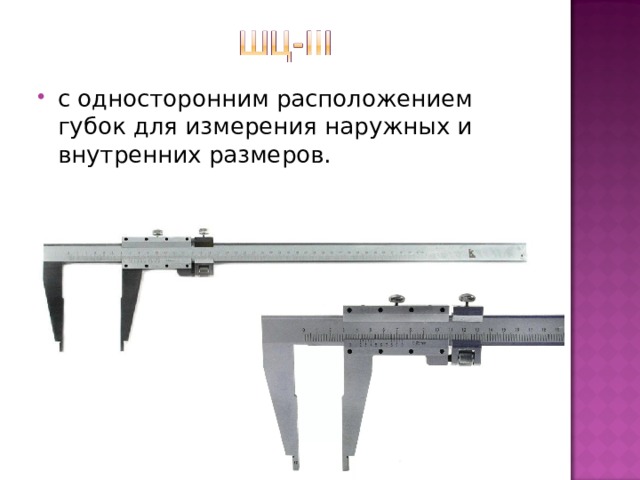

• с односторонним расположением губок для измерения наружных и внутренних размеров.

• — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.

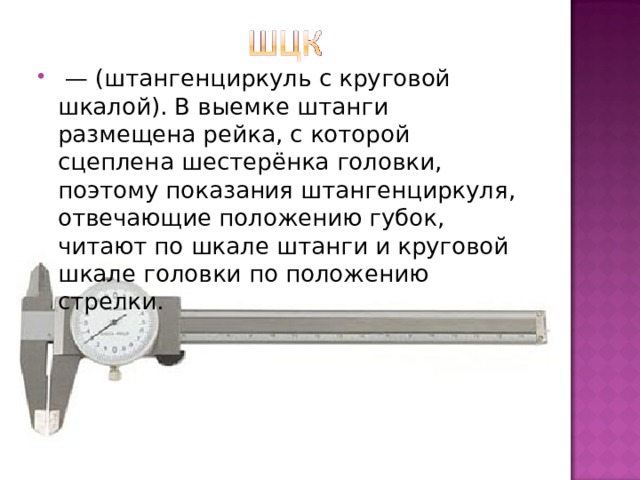

•  — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки.

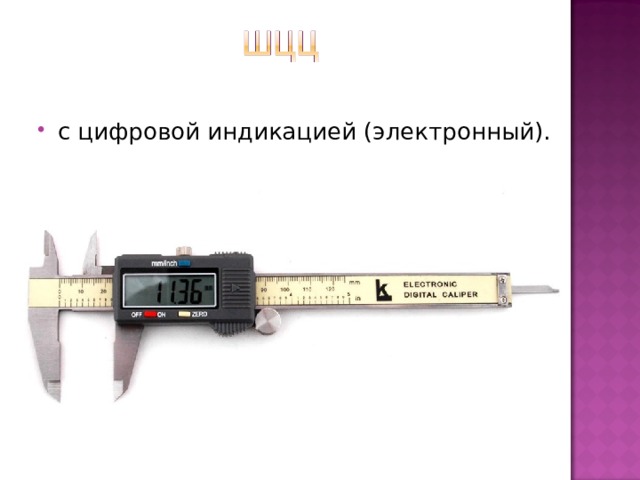

• с цифровой индикацией (электронный).

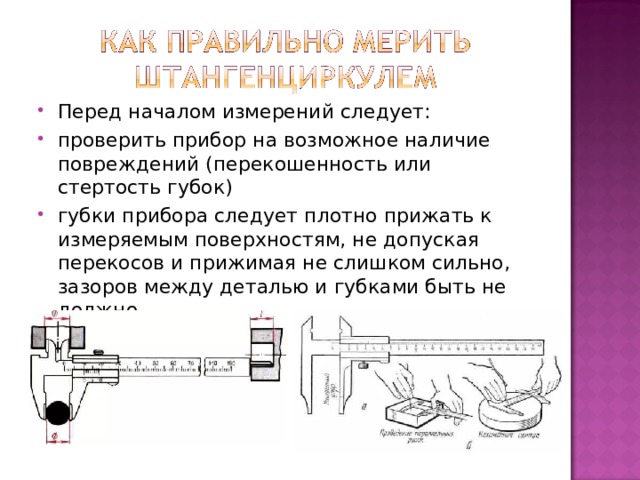

• Перед началом измерений следует:
• проверить прибор на возможное наличие повреждений (перекошенность или стертость губок)
• губки прибора следует плотно прижать к измеряемым поверхностям, не допуская перекосов и прижимая не слишком сильно, зазоров между деталью и губками быть не должно.

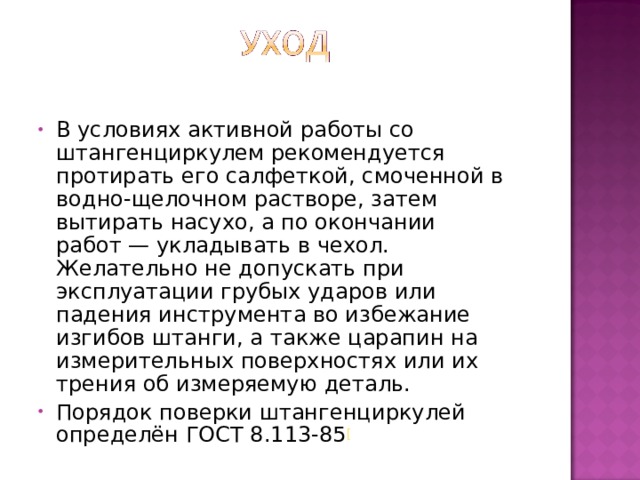

• В условиях активной работы со штангенциркулем рекомендуется протирать его салфеткой, смоченной в водно-щелочном растворе, затем вытирать насухо, а по окончании работ — укладывать в чехол. Желательно не допускать при эксплуатации грубых ударов или падения инструмента во избежание изгибов штанги, а также царапин на измерительных поверхностях или их трения об измеряемую деталь.
• Порядок поверки штангенциркулей определён ГОСТ 8.113-85 [

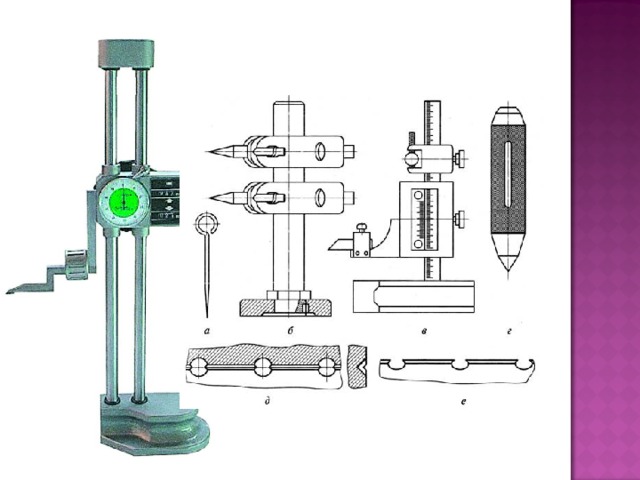

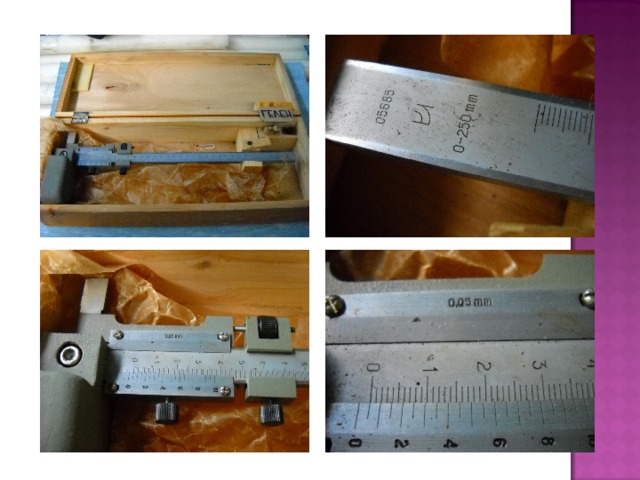

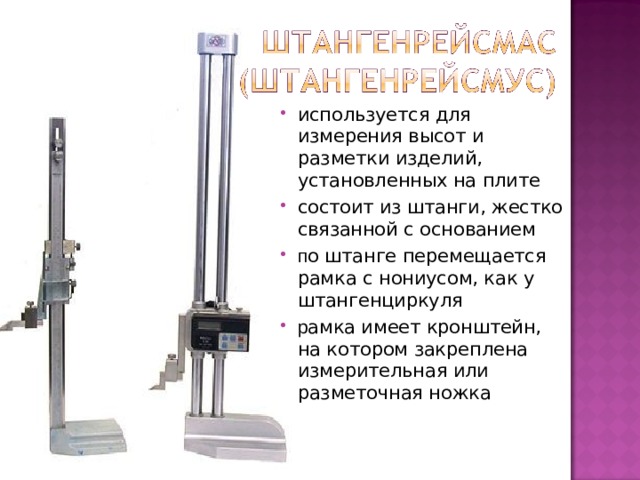

• используется для измерения высот и разметки изделий, установленных на плите
• состоит из штанги, жестко связанной с основанием
• п о штанге перемещается рамка с нониусом, как у штангенциркуля
• р амка имеет кронштейн, на котором закреплена измерительная или разметочная ножка

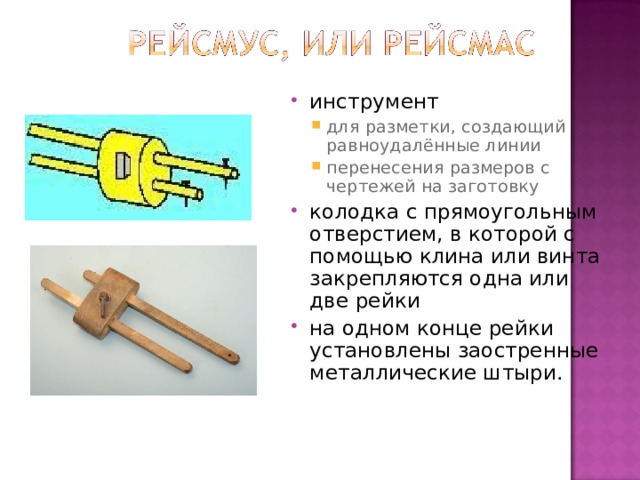

• инструмент

• для разметки, создающий равноудалённые линии перенесения размеров с чертежей на заготовку
• для разметки, создающий равноудалённые линии
• перенесения размеров с чертежей на заготовку

• колодка с прямоугольным отверстием, в которой с помощью клина или винта закрепляются одна или две рейки
• на одном конце рейки установлены заостренные металлические штыри.

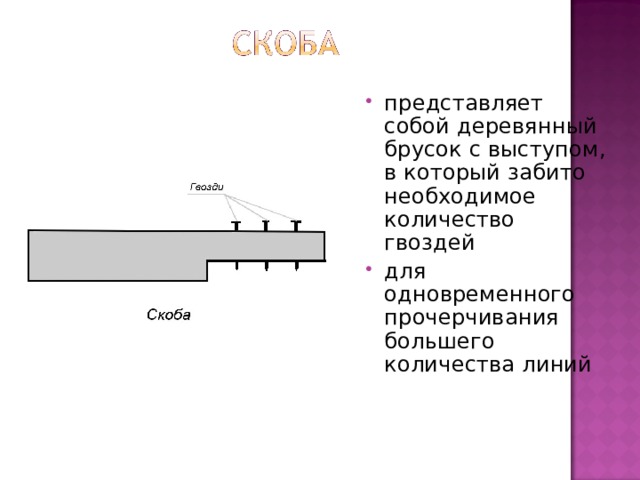

• представляет собой деревянный брусок с выступом, в который забито необходимое количество гвоздей
• для одновременного прочерчивания большего количества линий
