Система питания инжекторного двигателя

Выполнила

мастер п/о

Демкова М.В.

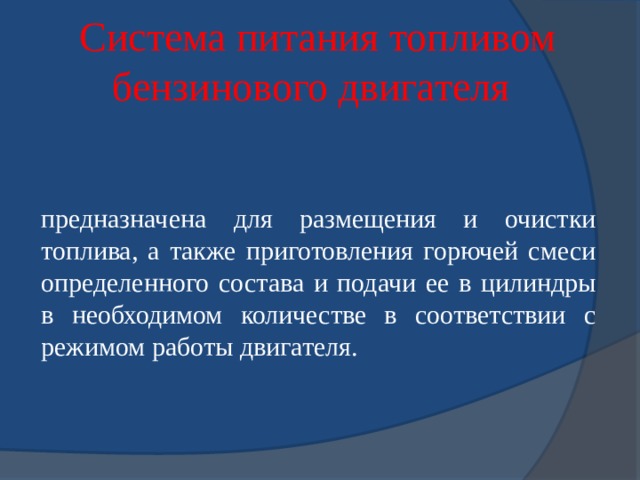

Система питания топливом бензинового двигателя

предназначена для размещения и очистки топлива, а также приготовления горючей смеси определенного состава и подачи ее в цилиндры в необходимом количестве в соответствии с режимом работы двигателя.

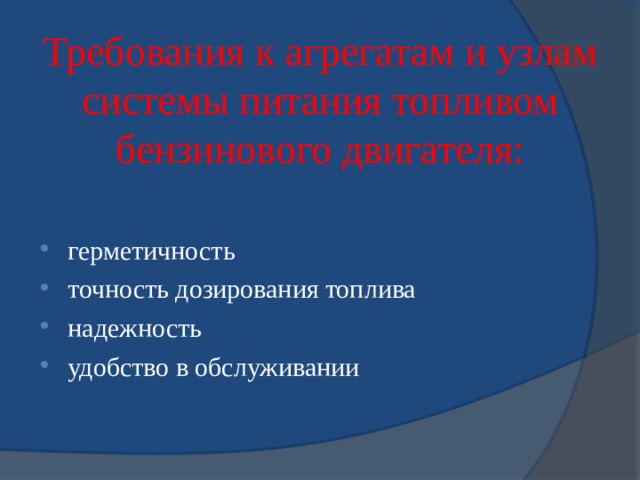

Требования к агрегатам и узлам системы питания топливом бензинового двигателя:

• герметичность
• точность дозирования топлива
• надежность
• удобство в обслуживании

Назначение инжекторной системы питания

В инжекторной системе питания бензин подается строго заданными порциями принудительно в коллектор (цилиндр).

Основным достоинством инжекторной системы питания, является соблюдение оптимальных пропорций составных элементов горючей смеси на разных режимах работы силовой установки. Благодаря этому достигается лучший выход мощности и экономичное потребление бензина .

Устройство инжекторной системы питания

К электронной составляющей относится микроконтроллер (электронный блок управления) и большое количество следящих датчиков.

Датчики системы инжектора:

Датчик расхода воздуха

Датчик абсолютного давления

Датчик положения коленвала

Датчик фаз (распредвала)

Датчик детонации

Датчик дроссельной заслонки

Датчик температуры  ОЖ

Лямбда-зонд

Устройство инжекторной системы питания

Устройства механической части выполняют то, что им скажет блок управления.

Электрический бензонасос

Электромагнитные форсунки

Дроссельный механизм

Регулятор холостого хода

Модуль зажигания

Принцип работы инжекторной системы питания

В современных впрысковых двигателях для каждого цилиндрах предусмотрена индивидуальная форсунка. Все форсунки соединяются с топливной рампой, где топливо находится под давлением, которое создает бензонасос. Количество впрыскиваемого топлива зависит от продолжительности открытия форсунки. Момент открытия регулирует электронный блок управления (контролер) на основании обрабатываемых им данных от различных датчиков.

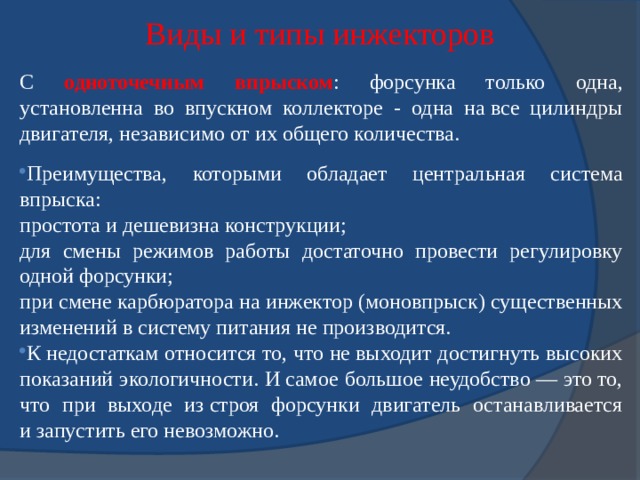

Виды и типы инжекторов

С одноточечным впрыском : форсунка только одна, установленна во впускном коллекторе - одна на все цилиндры двигателя, независимо от их общего количества.

• Преимущества, которыми обладает центральная система впрыска:

простота и дешевизна конструкции;

для смены режимов работы достаточно провести регулировку одной форсунки;

при смене карбюратора на инжектор (моновпрыск) существенных изменений в систему питания не производится.

• К недостаткам относится то, что не выходит достигнуть высоких показаний экологичности. И самое большое неудобство — это то, что при выходе из строя форсунки двигатель останавливается и запустить его невозможно.

Виды и типы инжекторов

Многоточечный впрыск - для каждого цилиндра предусмотрена своя форсунка.

Схема системы питания топливом бензинового двигателя

с многоточечным впрыском:

1 — топливная рампа; 2 — форсунки; 3 — регулятор давления;

4 — впускной патрубок двигателя; 5 — фильтр; 6 — замок зажигания;

7 — топливный насос; 8 — топливный бак

• 1 — топливная рампа; 2 — форсунки; 3 — регулятор давления; 4 — впускной патрубок двигателя; 5 — фильтр; 6 — замок зажигания; 7 — топливный насос; 8 — топливный бак
• 1 — топливная рампа; 2 — форсунки; 3 — регулятор давления; 4 — впускной патрубок двигателя; 5 — фильтр; 6 — замок зажигания; 7 — топливный насос; 8 — топливный бак
• 1 — топливная рампа; 2 — форсунки; 3 — регулятор давления; 4 — впускной патрубок двигателя; 5 — фильтр; 6 — замок зажигания; 7 — топливный насос; 8 — топливный бак

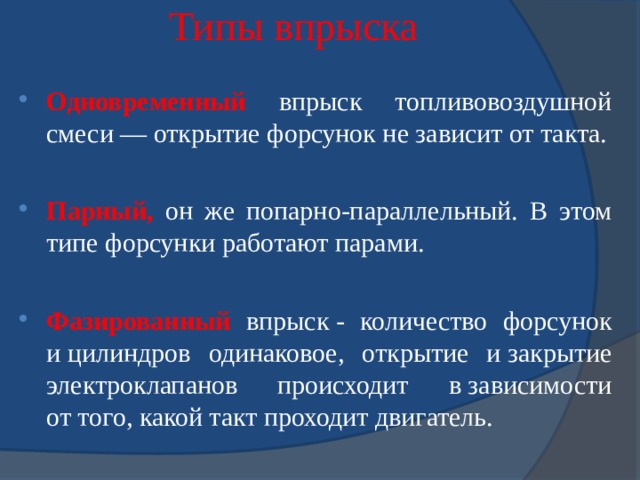

Типы впрыска

• Одновременный впрыск топливовоздушной смеси — открытие форсунок не зависит от такта.

• Парный, он же попарно-параллельный. В этом типе форсунки работают парами.

• Фазированный впрыск - количество форсунок и цилиндров одинаковое, открытие и закрытие электроклапанов происходит в зависимости от того, какой такт проходит двигатель.

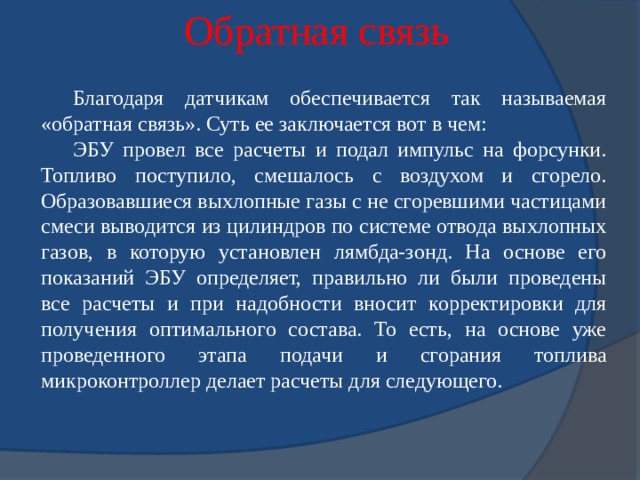

Обратная связь

Благодаря датчикам обеспечивается так называемая «обратная связь». Суть ее заключается вот в чем:

ЭБУ провел все расчеты и подал импульс на форсунки. Топливо поступило, смешалось с воздухом и сгорело. Образовавшиеся выхлопные газы с не сгоревшими частицами смеси выводится из цилиндров по системе отвода выхлопных газов, в которую установлен лямбда-зонд. На основе его показаний ЭБУ определяет, правильно ли были проведены все расчеты и при надобности вносит корректировки для получения оптимального состава. То есть, на основе уже проведенного этапа подачи и сгорания топлива микроконтроллер делает расчеты для следующего.

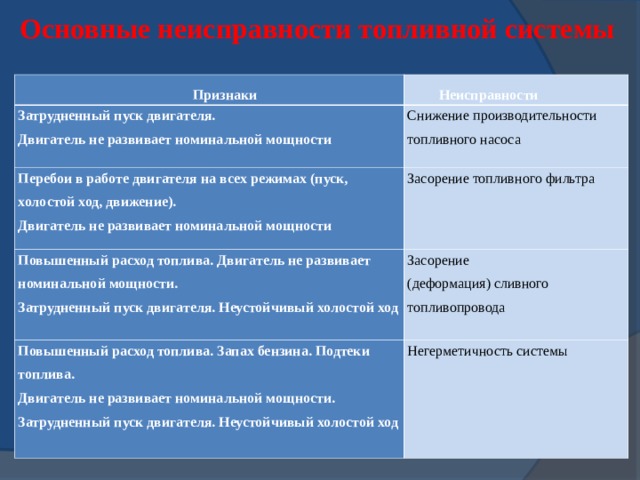

Основные неисправности топливной системы

Признаки

Неисправности

Затрудненный пуск двигателя.

Двигатель не развивает номинальной мощности

Снижение производительности топливного насоса

Перебои в работе двигателя на всех режимах (пуск, холостой ход, движение).

Двигатель не развивает номинальной мощности

Засорение топливного фильтра

Повышенный расход топлива. Двигатель не развивает номинальной мощности.

Затрудненный пуск двигателя. Неустойчивый холостой ход

Засорение

(деформация) сливного топливопровода

Повышенный расход топлива. Запах бензина. Подтеки топлива.

Двигатель не развивает номинальной мощности.

Затрудненный пуск двигателя. Неустойчивый холостой ход

Негерметичность системы
