ПРАКТИЧЕСКАЯ РАБОТА

Тема: Сопряжение в КОМПАС 3D

Образовательный аспект:

• Продолжить формирование навыков работы с инструментами отрезок, окружность, вспомогательные линии.

• Закрепить навыки в использавании команд Эквидистанта кривой, скругления.

• Развить навыки работы с инструментами (симметрия).

• Закрепить понятие сопряжение и его значение.

Воспитательный аспект:

• Продолжить формирование мировоззрения;

• Воспитывать бережное отношение к технике;

• Воспитывать уважение к труду работников технических специальностей.

Развивающий аспект:

• Формирование познавательного интереса и потребности в знаниях;

• Развить интерес учеников к познанию информационных технологий и применение знаний во взрослой жизни.

Алгоритм выполнения работы:

1. Выберите формат А3 с ориентацией вертикальной.

2. Изобразите осевые линии далее выбрать Вспомогательные параллельные прямые прочертить габариты фигуры (рисунок а1) по соответствующим размерам.

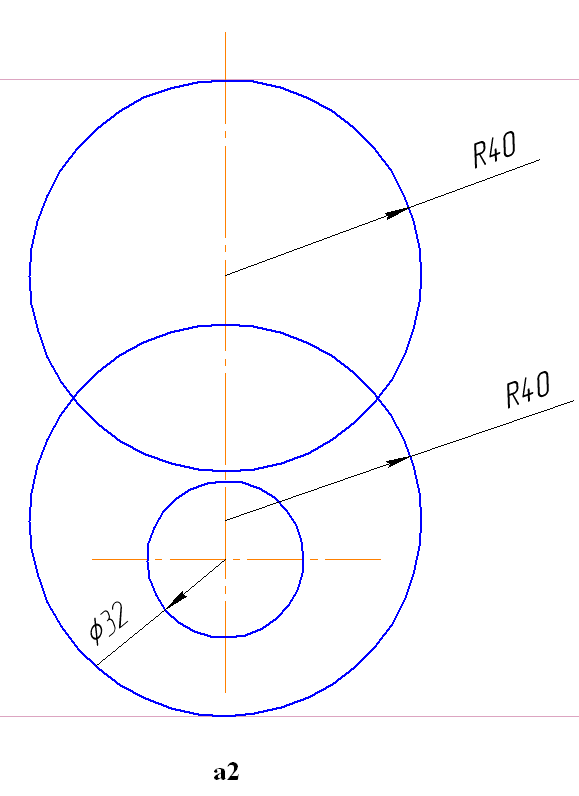

3. Изобразите заданные окружности: для точного указания точек используйте объектную привязку Пересечение, т.е. щелкнуть на кнопке - Установка глобальных привязок и в открывшемся окне установить позицию Пересечение. Нужно выбрать Геометрия → Окружность ввести радиус 40 нажать на Enter после подвести к осевой вертикальной линии и вести окружность до касания её и горизонтальной вспомогательной кривой нажать ЛКМ. Должен получится рисунок а2.

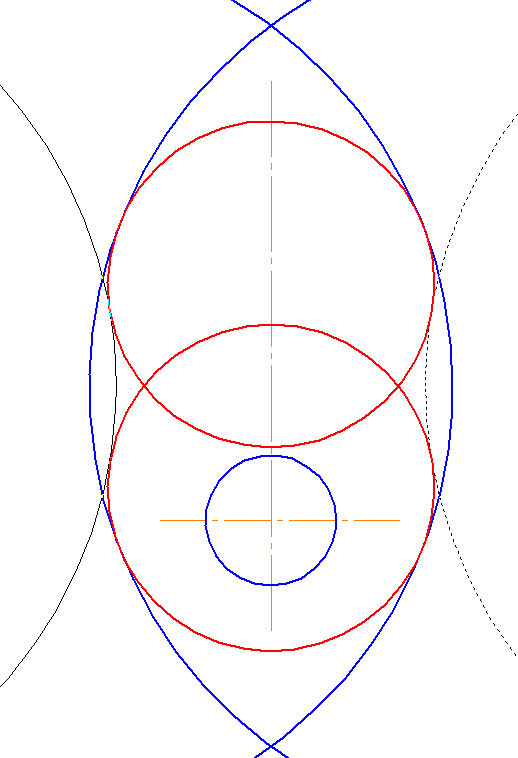

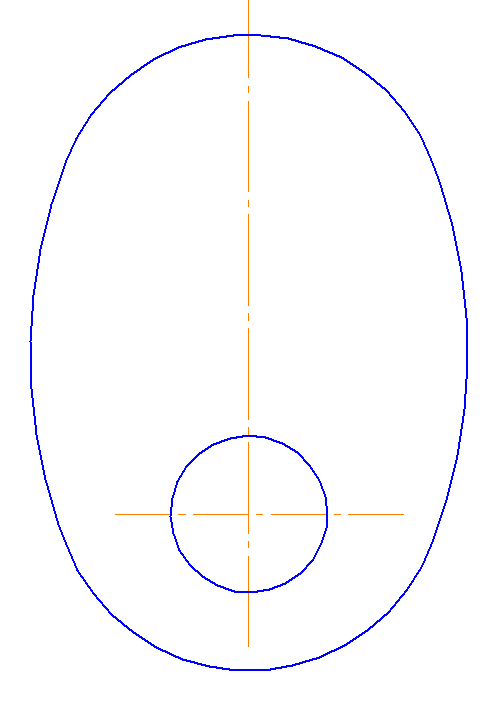

4. Построить окружности, касательные к заданным окружностям рисунок б2. Для этого использовать команду - Касательная окружность к двум кривым радиус – 110 рисунок б1. Удалить ненужные части окружностей используя команду Редактирование → Усечь кривую.

5. Построить еще одну окружность из центра с радиусом = 30.

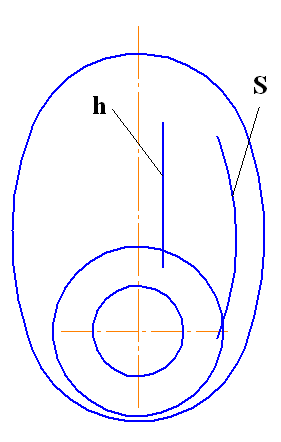

6. Построить дугу окружности h на заданном удалении от внешнего контура и прямую S, параллельную вертикальной оси симметрии рисунок в1. Использовать команду Геометрия → Эквидистанта кривой . Радиус = 10 (расстояние).

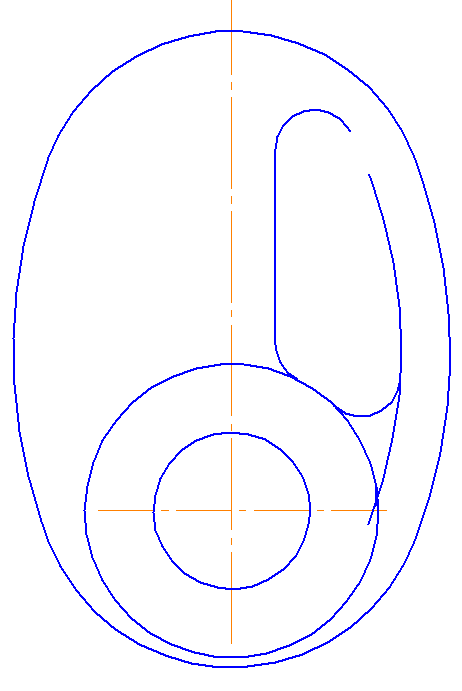

7. Построить сопряжение между прямой h и дугой окружности S для этого используем команду Скругление радиусом = 8 рисунок в2, довести линии и усечь не нужные линии.

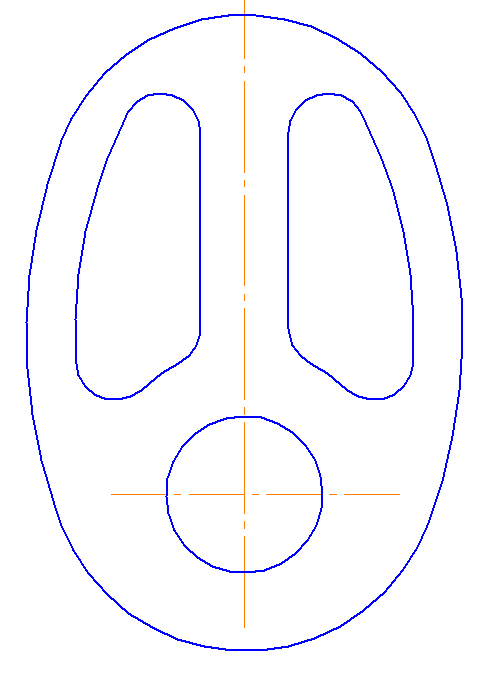

8. Выделите объект симметрично вертикальной оси, выбрать команду Редактирование → Симетрия, выбираем точку на оси сверху потом снизу получется как на рисунке г.

9. Построить окружности и касательные к ним для этого выбрать команду - Отрезок, касательный к двум кривым рисунки д, е.

10. Удалить ненужные части окружности.

11. Выполнить изображения размеров.

а1 а2 б1

б2 в1 в2 г

д е
