«Создание 3D модели»

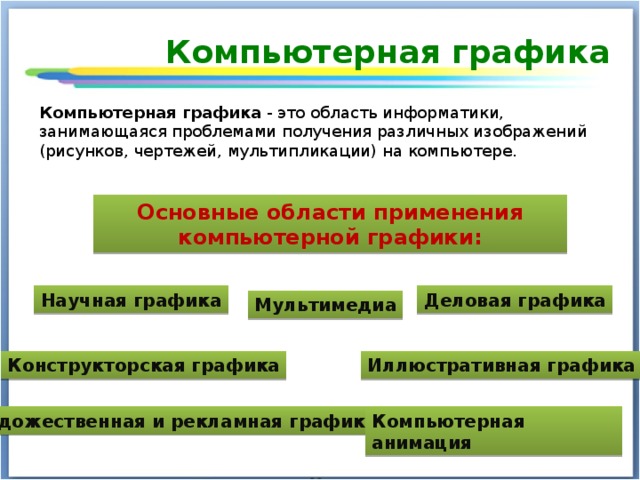

Компьютерная графика

Компьютерная графика  - это область информатики, занимающаяся проблемами получения различных изображений (рисунков, чертежей, мультипликации) на компьютере.

Основные области применения компьютерной графики:

Деловая графика

Научная графика

Мультимедиа

Конструкторская графика

Иллюстративная графика

Художественная и рекламная графика

Компьютерная анимация

УРОК 10

Тема :

«Создание 3 D модели»

«Получить 3 D модель

с помощью операции вращения»

Цель :

Задачи :

• Расширить знания об инструментах программы.
• Выяснить области применения программы и профессии связанные с ней.
• Способствовать развитию интереса к новым программам и их возможностям.

AutoCAD

Blender 3D

SketchUP Pro 2016

3Ds MAX

[email protected] .

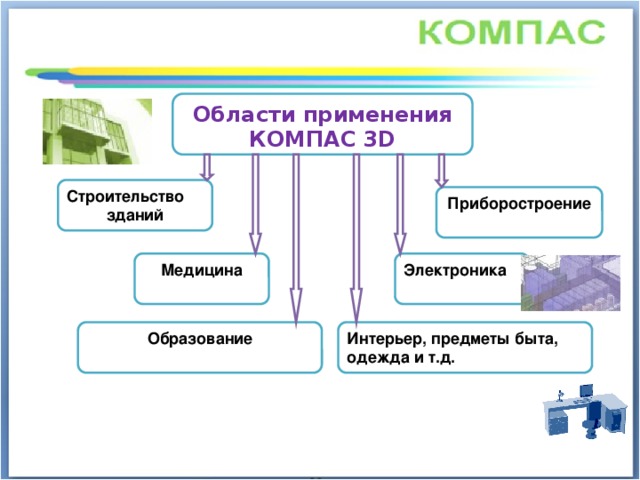

Области применения КОМПАС 3D

Строительство

зданий

Приборостроение

Электроника

Медицина

Образование

Интерьер, предметы быта, одежда и т.д.

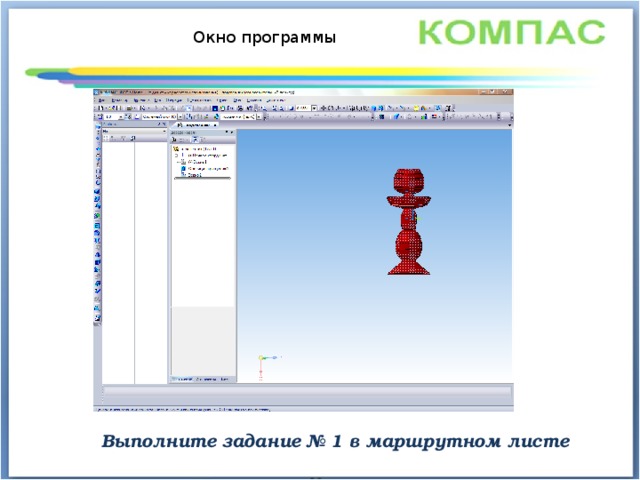

Окно программы

Выполните задание № 1 в маршрутном листе

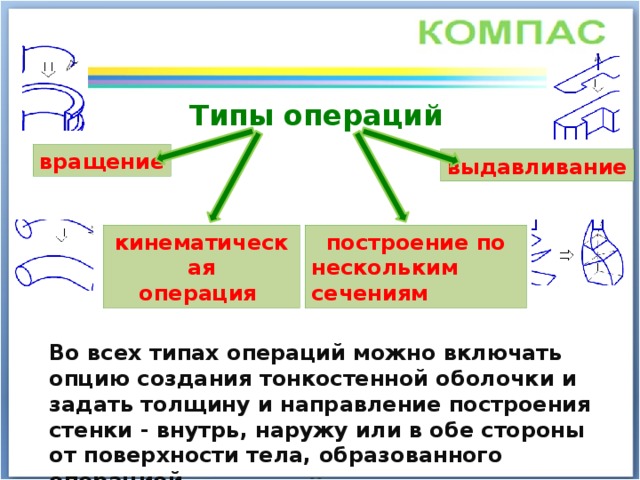

кинематическая операция - перемещение эскиза вдоль указанной направляющей, (можно задать ориентацию образующей относительно направляющей сохранение нормали, угла наклона или ортогональности).

Типы операций

вращение

выдавливание

вращение эскиза вокруг оси, лежащей в плоскости эскиза, (можно задать угол и направление поворота относительно плоскости эскиза и выбрать тип тела - тороид или сфероид если контур эскиза не замкнут).

кинематическая

построение по

нескольким сечениям

операция

выдавливание эскиза в направлении, перпендикулярном плоскости эскиза, (можно задать расстояние и направление выдавливания относительно плоскости эскиза и при необходимости ввести угол уклона)

Во всех типах операций можно включать опцию создания тонкостенной оболочки и задать толщину и направление построения стенки - внутрь, наружу или в обе стороны от поверхности тела, образованного операцией.

построение тела по нескольким сечениям-эскизам (можно указать, требуется ли замыкать построенное тело).

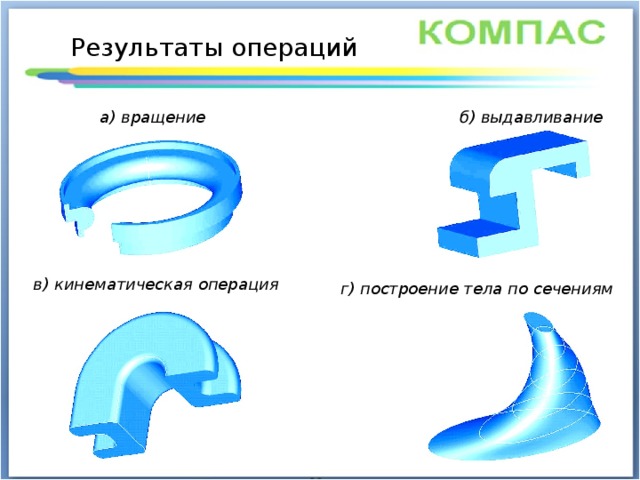

Результаты операций

а) вращение

б) выдавливание

в) кинематическая операция

г) построение тела по сечениям

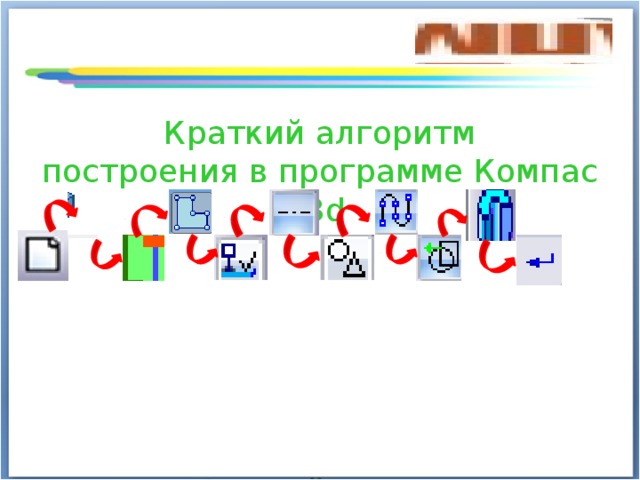

Краткий алгоритм

построения в программе Компас

3d

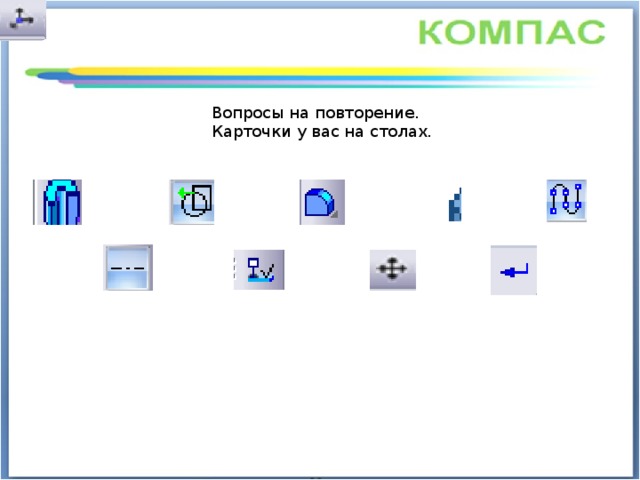

Вопросы на повторение.

Карточки у вас на столах.

Оцените урок, изменив фон рабочего стола.

Выберите подходящий смайлик из папки оценка.

http://gas67.narod.ru/kompas3d_9906.htm

http://coollib.com/b/229914/read
