Тема « Сечение».
1. Сечением называют изображение, полученное при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывают только то, что находится в секущей плоскости.

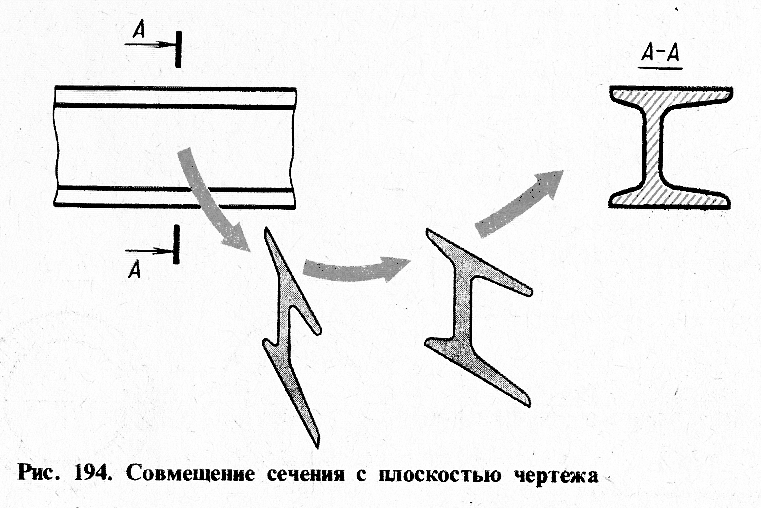

2. Сечение получается путем поперечного рассечения детали. Секущая плоскость поворачивают на 900 относительно детали.

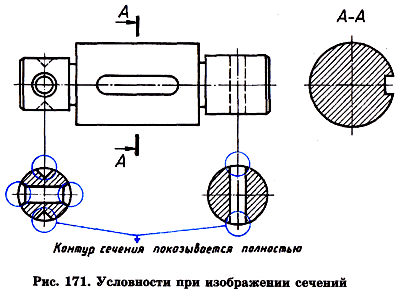

3. Если секущая плоскость проходит через отверстия или углубления цилиндрической, конической и шарообразной формы, то контур отверстий или углублений в сечении показывается полностью (пример сечение рис.171).
4. Обозначение сечений:
а. Разомкнутой линией – положение секущей плоскости.
б. Стрелками – направление взгляда.
в. Буквами русского алфавита (А;Б;В) с внутренней стороны стрелок обозначение секущей плоскости.
Буквами над фигурой сечения - А-А; Б-Б; В-В, соответствующее рассеченному месту изображение.
г. Штриховкой под углом 450 – фигура сечения.
д. Симметричное сечение, выполненное на продолжении секущей плоскости, не обозначается.
5. Виды сечений и их особенности:

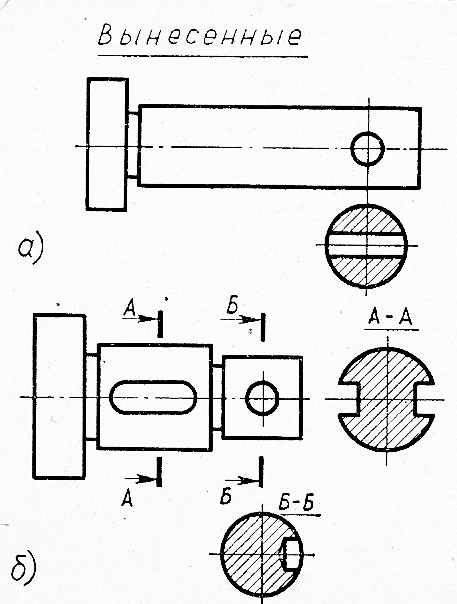

а. Сечение выполненные на продолжении следа секущей плоскости. (Симметричное не обозначается, не симметричное обозначается только разомкнутой и стрелками)
б. Сечение вынесенные на свободное поле чертежа (обозначается Б-Б)
в. Сечение выполненные в проекционной связи (А-А)

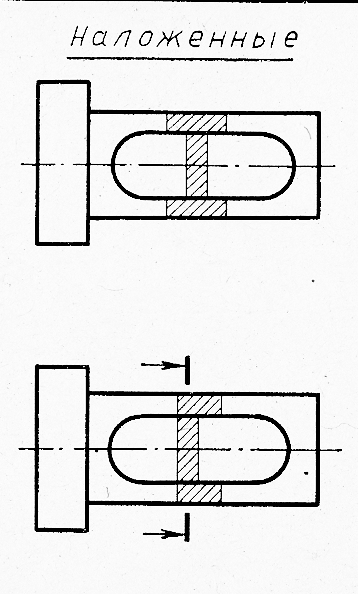

б. Наложенными - сечения, расположенные непосредственно на видах чертежа. Контур наложенного сечения обводят сплошной тонкой линией. Симметричные наложенные сечения не обозначаются, несимметричные – обозначаются разомкнутой линией со стрелкой, но буквами не обозначают.
в. Сечения в разрыве - Линия обрыва детали выполняется тонкой волнистой линией.
Симметричные не обозначаются, несимметричные обозначаются только разомкнутой линией и стрелкой.

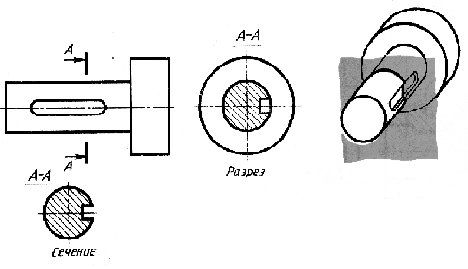

6. Различие между сечением и разрезом.
Общее – обозначение и назначение.
Различие - в разрезах изображается то, что попало в секущую плоскость и то, что за ней.
В сечениях, изображается только то, что попало в секущую плоскость
Карточки задания

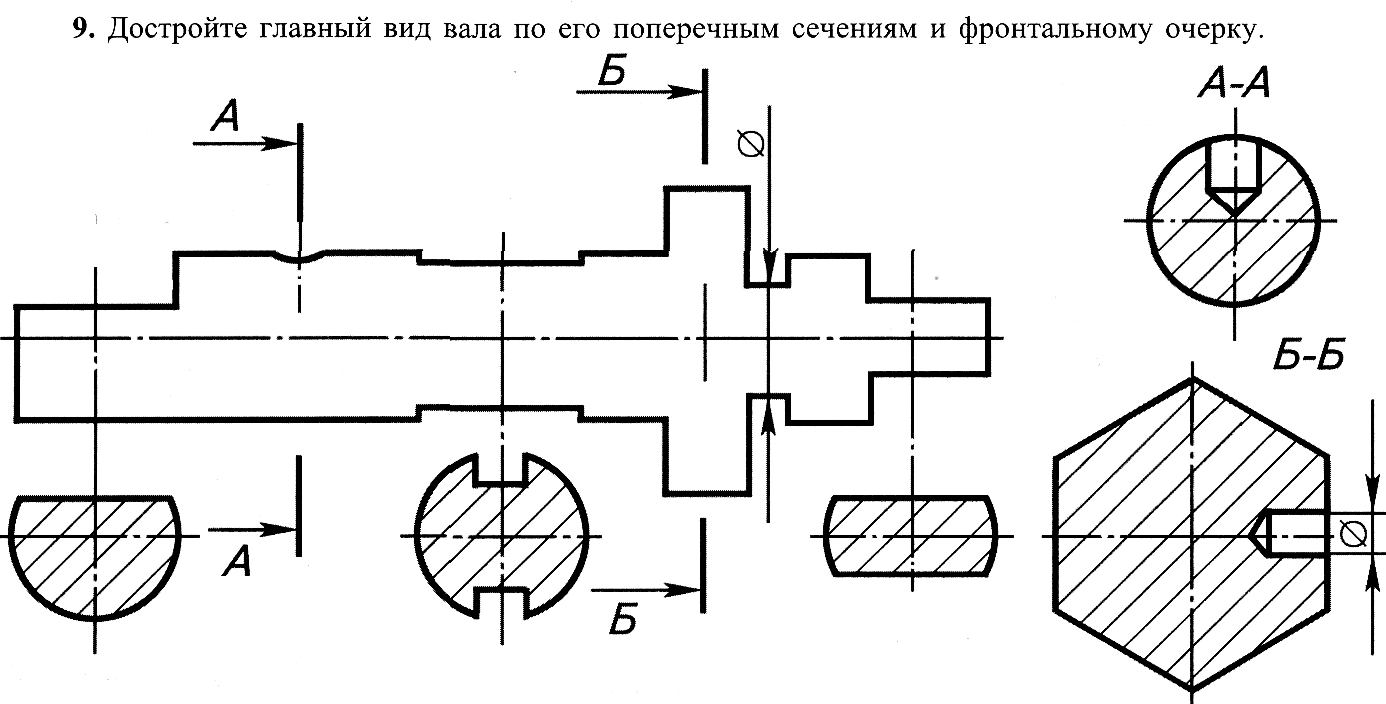

Достройте главный вид вала по его поперечным сечениям и фронтальному очерку.

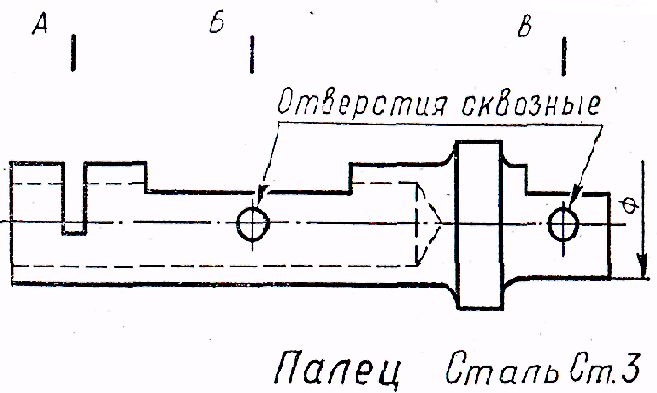

Построить и обозначить сечения А-А, Б-Б, В-В (Их обозначения даны не полностью)

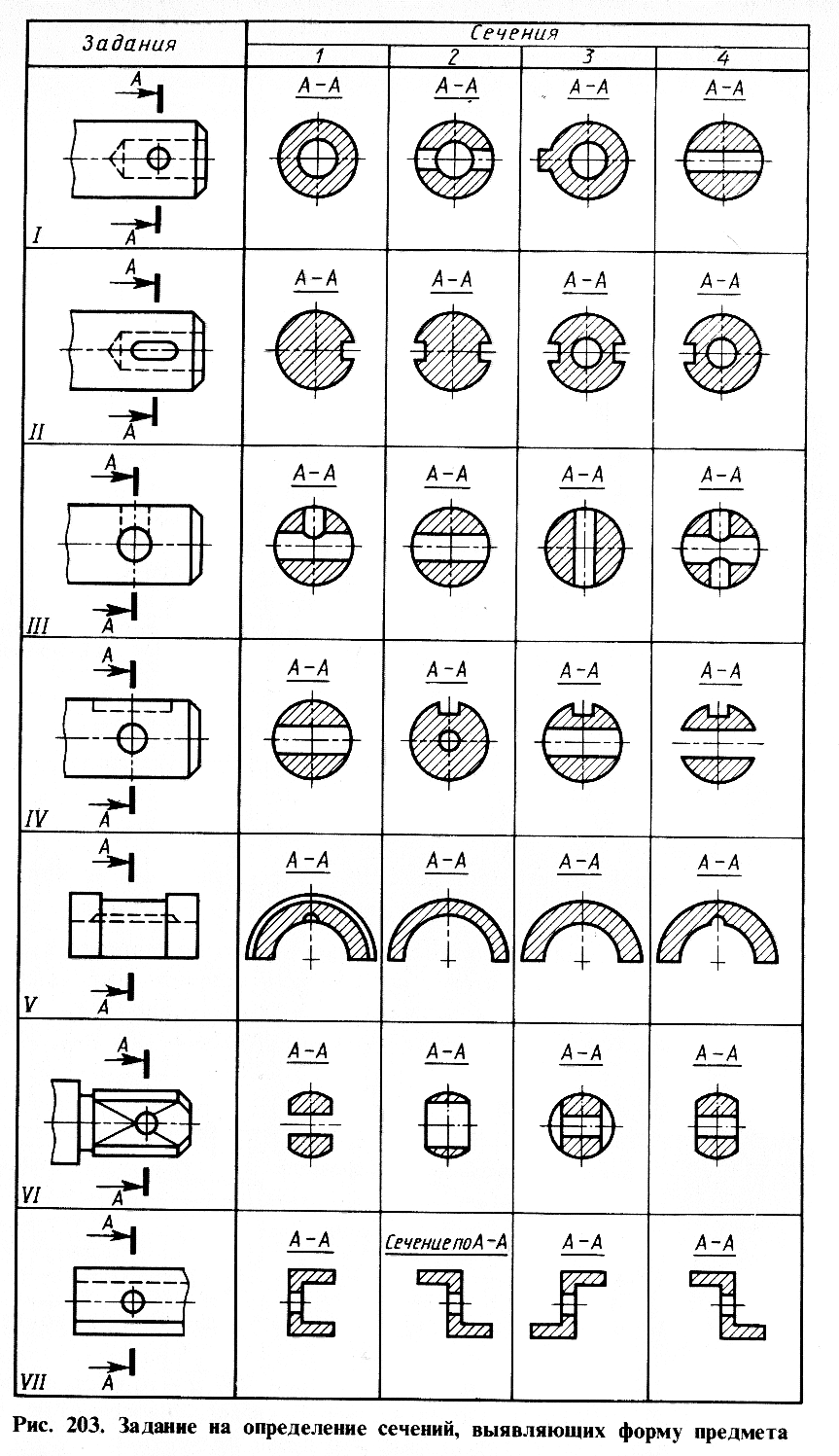

Для каждой детали доны 4 варианта фигур сечения, определите сечение соответствующее данной детали и обозначьте его на карточке.

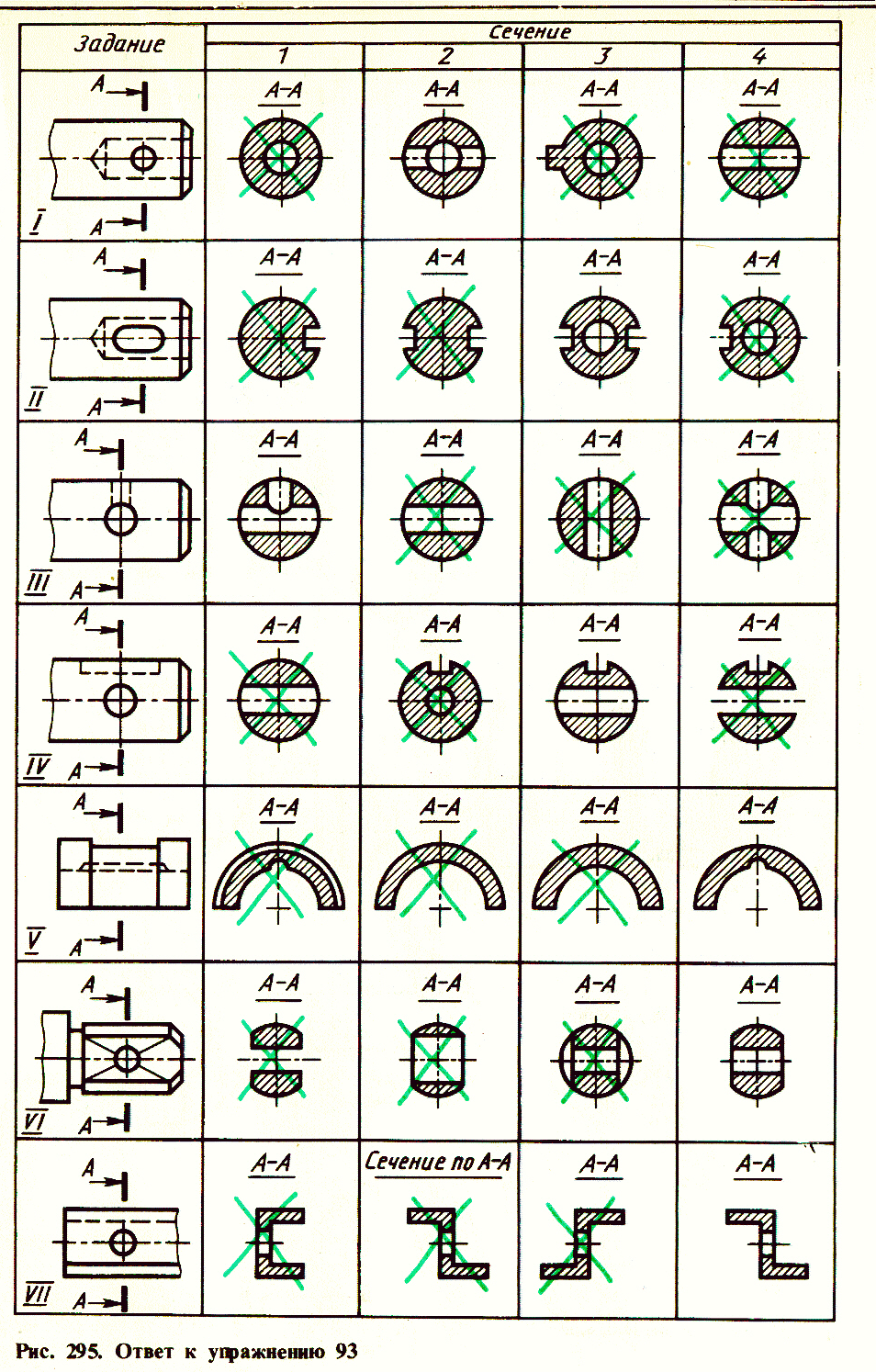

Ответ
