"Стороны горизонта. Азимут . Компас"

Тема:

«Стороны горизонта. Азимут. Компас»

Горизонт – это видимое глазом пространство.

Воображаемая линия, его ограничивающая, называется линией горизонта.

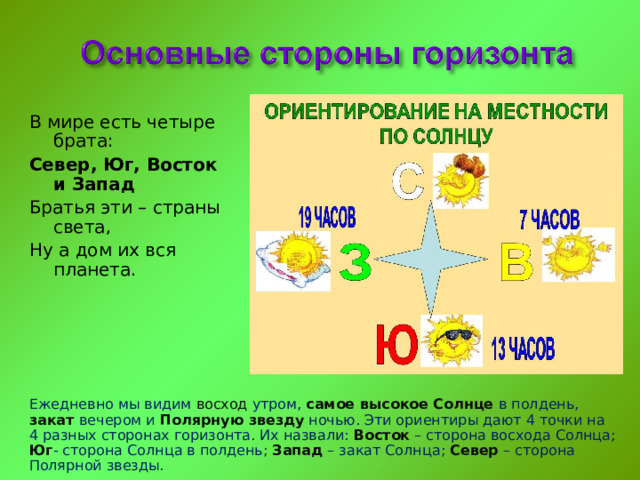

В мире есть четыре брата:

Север, Юг, Восток и Запад

Братья эти – страны света,

Ну а дом их вся планета.

Ежедневно мы видим восход утром, самое высокое Солнце в полдень, закат вечером и Полярную звезду ночью. Эти ориентиры дают 4 точки на 4 разных сторонах горизонта. Их назвали: Восток – сторона восхода Солнца; Юг - сторона Солнца в полдень; Запад – закат Солнца; Север – сторона Полярной звезды.

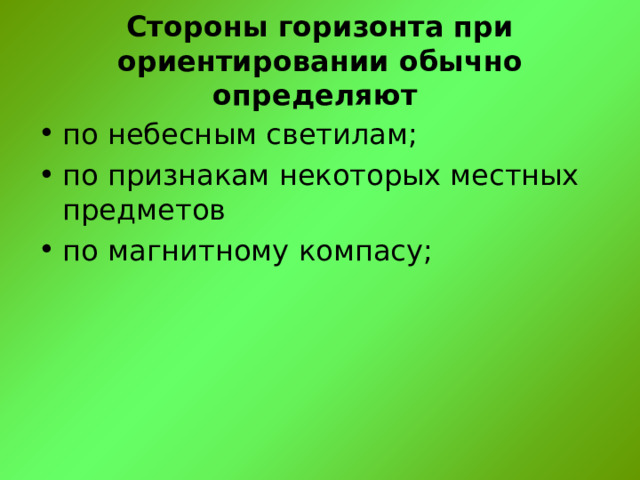

Стороны горизонта при ориентировании обычно определяют

• по небесным светилам;
• по признакам некоторых местных предметов
• по магнитному компасу;

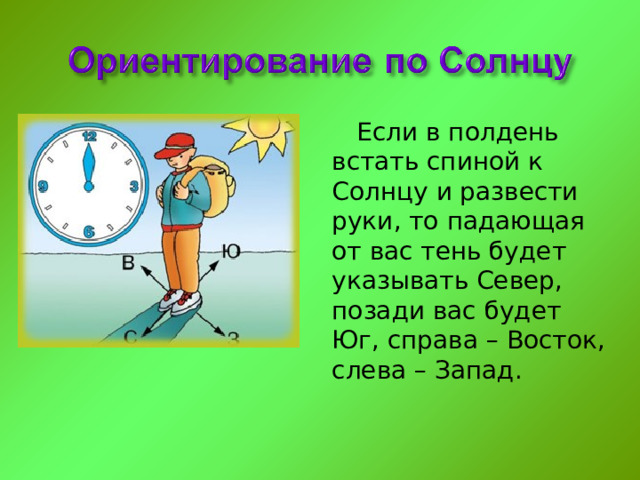

Если в полдень встать спиной к Солнцу и развести руки, то падающая от вас тень будет указывать Север, позади вас будет Юг, справа – Восток, слева – Запад.

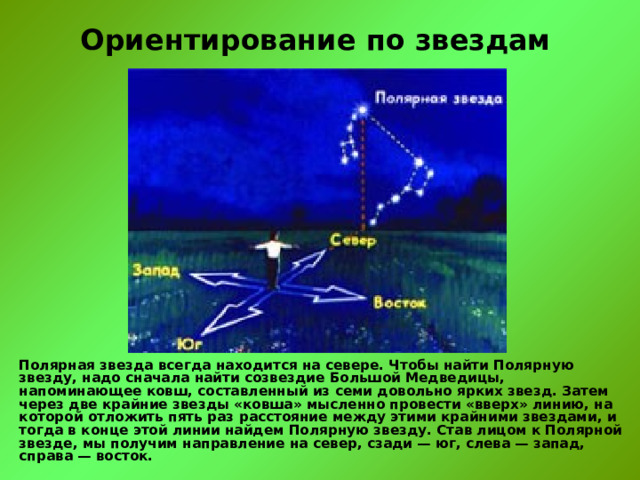

Ориентирование по звездам

Полярная звезда всегда находится на севере. Чтобы найти Полярную звезду, надо сначала найти созвездие Большой Медведицы, напоминающее ковш, составленный из семи довольно ярких звезд. Затем через две крайние звезды «ковша» мысленно провести «вверх» линию, на которой отложить пять раз расстояние между этими крайними звездами, и тогда в конце этой линии найдем Полярную звезду. Став лицом к Полярной звезде, мы получим направление на север, сзади — юг, слева — запад, справа — восток.

Ориентирование по местным признакам

Муравьи устраивают свои жилища с южной стороны дерева и делают южный склон муравейника более пологим, чем северный.

Стволы деревьев, камни покрыты мхом с северной стороны гуще, чем с южной.

Осенью птицы летят на юг, а весной на север.

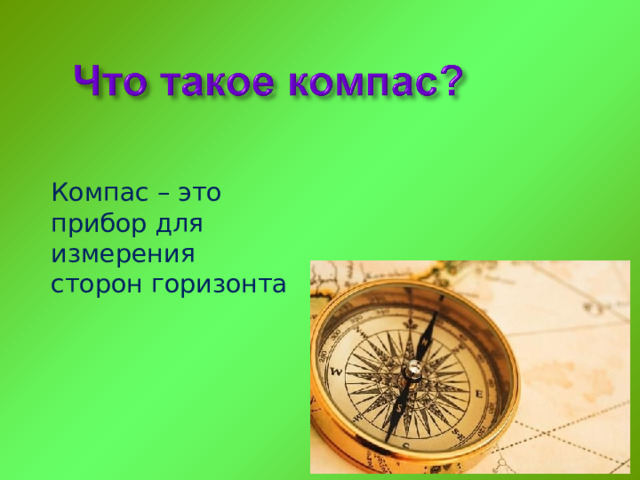

Компас – это прибор для измерения сторон горизонта

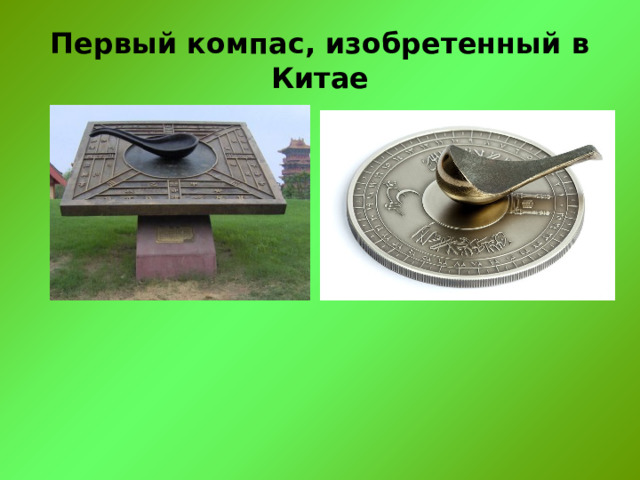

Первый компас, изобретенный в Китае

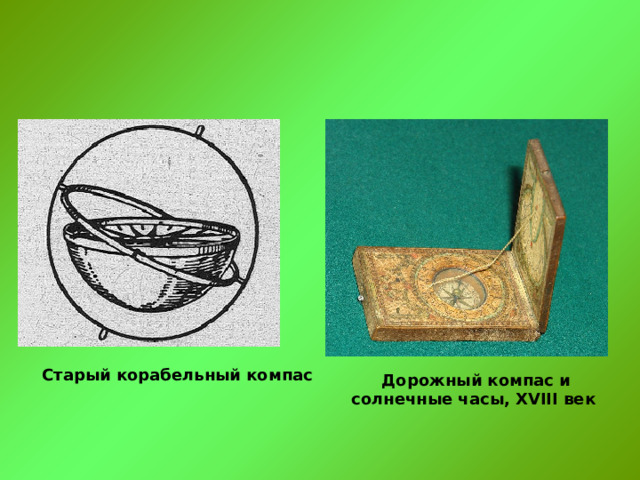

Старый корабельный компас

Дорожный компас и солнечные часы, XVIII век

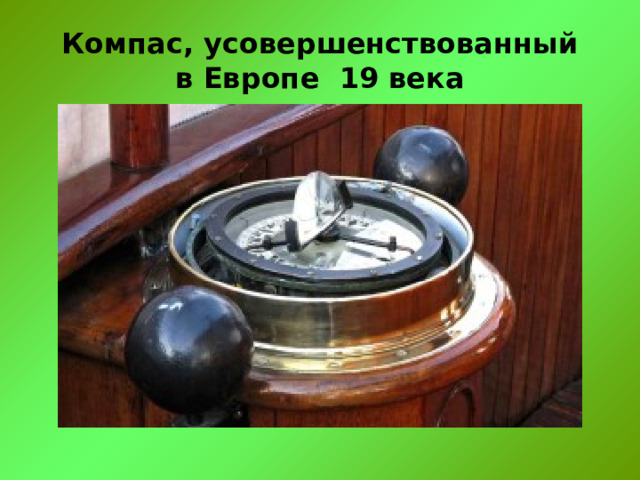

Компас, усовершенствованный в Европе 19 века

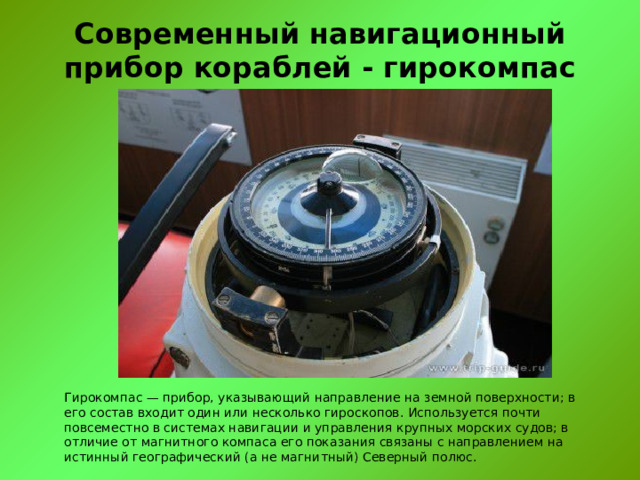

Современный навигационный прибор кораблей - гирокомпас

Гирокомпас — прибор, указывающий направление на земной поверхности; в его состав входит один или несколько гироскопов. Используется почти повсеместно в системах навигации и управления крупных морских судов; в отличие от магнитного компаса его показания связаны с направлением на истинный географический (а не магнитный) Северный полюс.

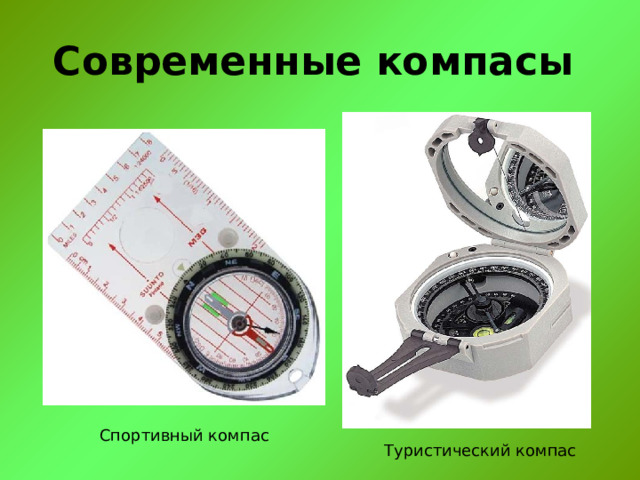

Современные компасы

Спортивный компас

Туристический компас

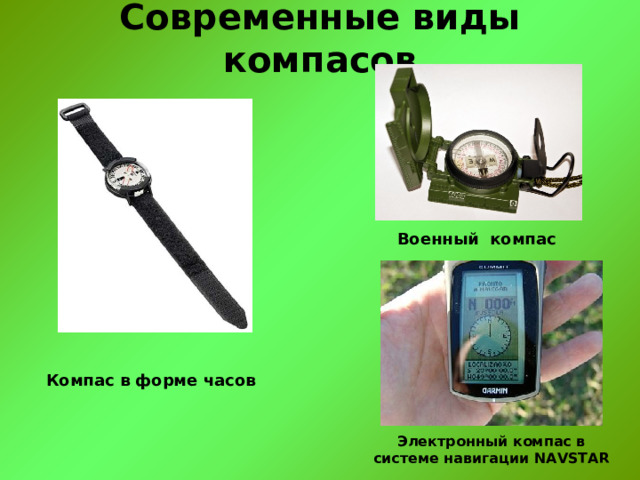

Современные виды компасов

Военный компас

Компас в форме часов

Электронный компас в системе навигации NAVSTAR

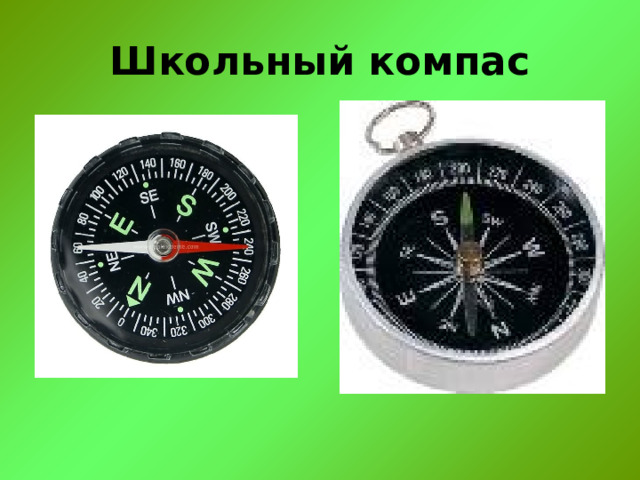

Школьный компас

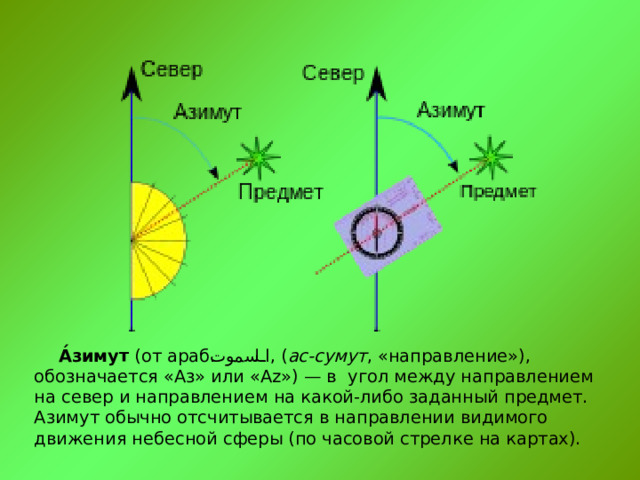

А́зимут  (от араб.  السموت ‎ , ( ас-сумут , «направление»), обозначается «Аз» или «Az») — в  угол между направлением на север и направлением на какой-либо заданный предмет. Азимут обычно отсчитывается в направлении видимого движения небесной сферы (по часовой стрелке на картах).

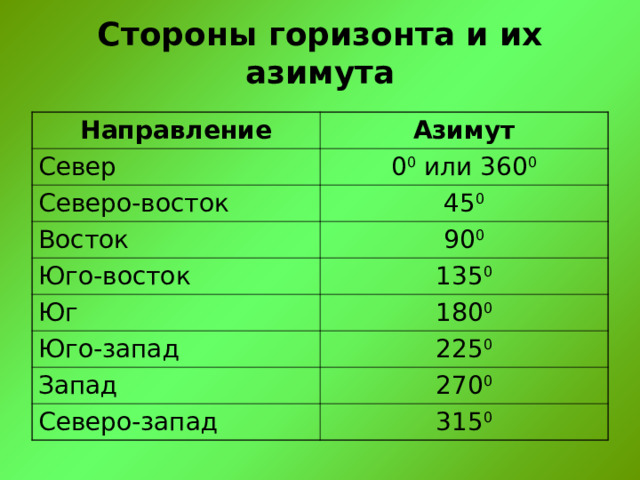

Стороны горизонта и их азимута

Направление

Азимут

Север

0 0 или 360 0

Северо-восток

45 0

Восток

90 0

Юго-восток

135 0

Юг

180 0

Юго-запад

225 0

Запад

270 0

Северо-запад

315 0

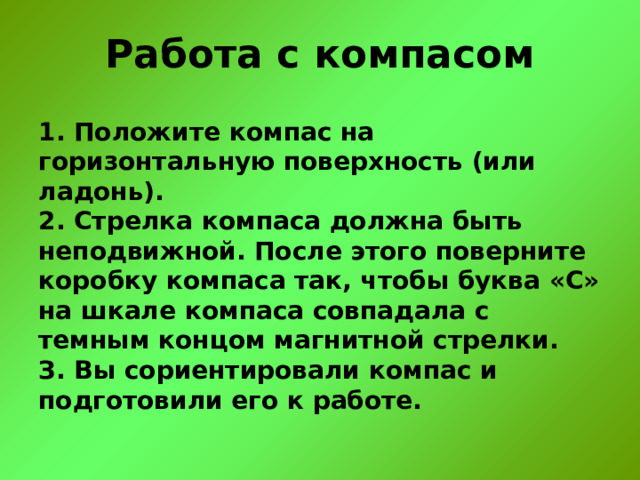

Работа с компасом

1. Положите компас на горизонтальную поверхность (или ладонь). 2. Стрелка компаса должна быть неподвижной. После этого поверните коробку компаса так, чтобы буква «С» на шкале компаса совпадала с темным концом магнитной стрелки. З. Вы сориентировали компас и подготовили его к работе.

Задание:

• Определение положение севера в классе
• Определите, в каком направлении находится дверь нашего класса? Куда выходят окна?

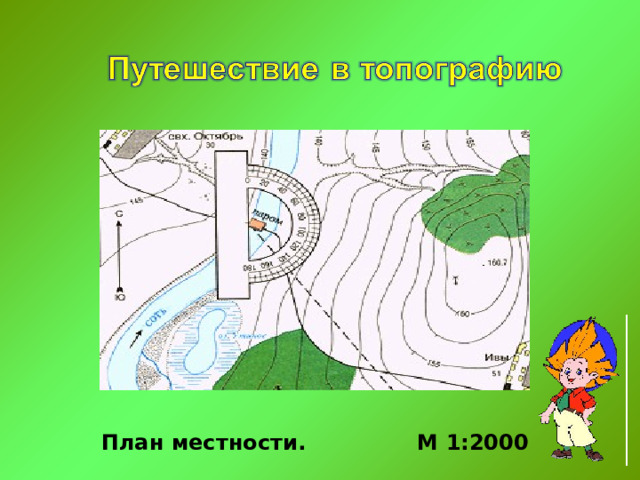

План местности. М 1:2000

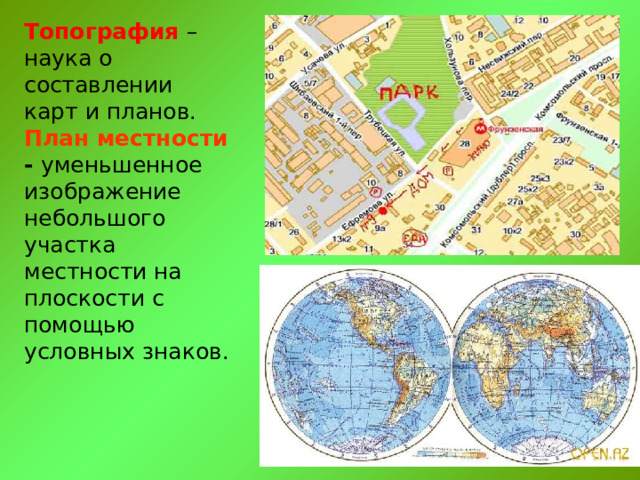

Топография – наука о составлении карт и планов. План местности - уменьшенное изображение небольшого участка местности на плоскости с помощью условных знаков.

Древняя карта сделанная на кости мамонта

Древняя карта Египта сделанная на папирусе

Самая древняя карта мира из Месопотамии

(возраст 2800 лет) , выполненная на глиняной дощечке

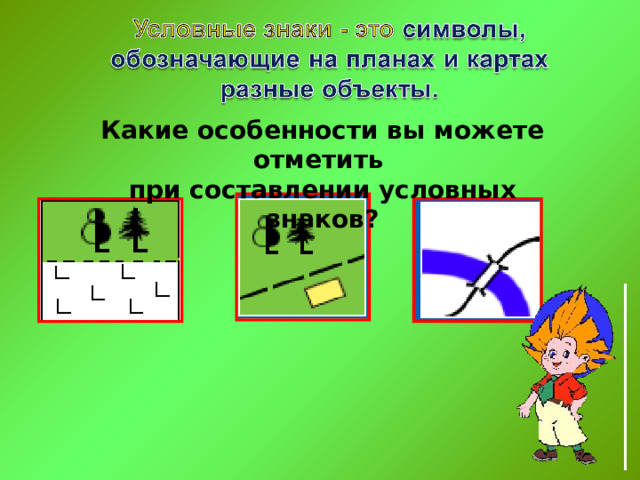

Какие особенности вы можете отметить

при составлении условных знаков?

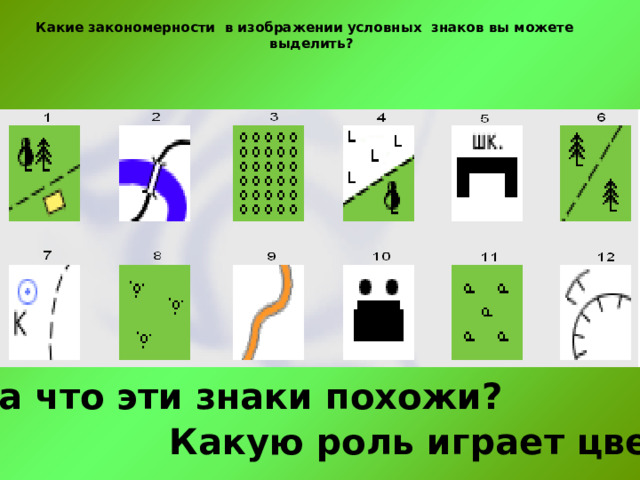

Какие закономерности в изображении условных знаков вы можете выделить?

На что эти знаки похожи?

Какую роль играет цвет?

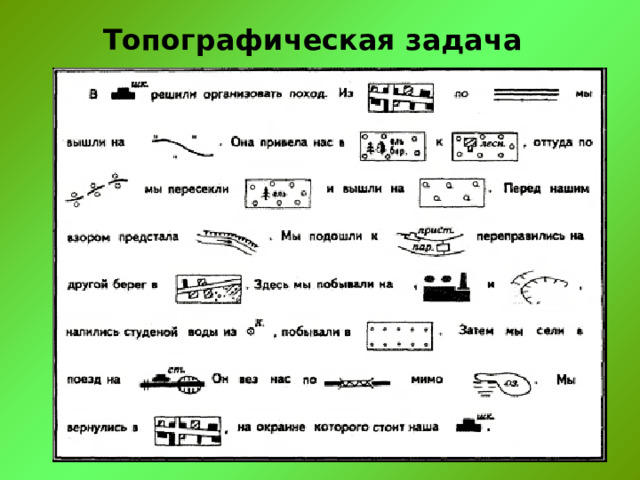

Топографическая задача
