Строительное черчение

О т к р ы т ы й у р о к по черчению /9 класс/ учитель - А нучина л.д.

• ТЕМА : С ТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ

• ЦЕЛЬ : 1. ДАТЬ ОСНОВНЫЕ ПОНЯТИЯ О СТРОИТЕЛЬНОМ ЧЕРЧЕНИИ.
• 2. ФОРМИРОВАТЬ УМЕНИЯ РАЗЛИЧАТЬ ВИДЫ ЧЕРТЕЖЕЙ
• 3. РАЗВИВАТЬ КРУГОЗОР И ИНТЕРЕС К ПРЕДМЕТУ - ЧЕРЧЕНИЕ

Т и п у р о к а:

• Комбинированный с элементами:

повторения /фронтально /,

сообщение новых знаний /метод беседы, эвристический/,

закрепления /фронтально/

О снащение урока:

• Учебник
• Тетрадь
• Чертежные инструменты и принадлежности
• Таблицы / генеральный план, фасад, разрез, план, СБЧ/
• Слайды
• Компьютер
• Экран
• Доска

П Л А Н У Р О К А:

• 1. Организационный момент - 2-3 минуты.
• 2. Повторение пройденного материала - 5 минут.
• 3. Сообщение новой темы- 27-30 минут.
• 4. Закрепление нового материала- 5-7 минут.
• 5. Подведение итогов урока – 1-2 минуты.
• 6. Задание на дом – 2минуты

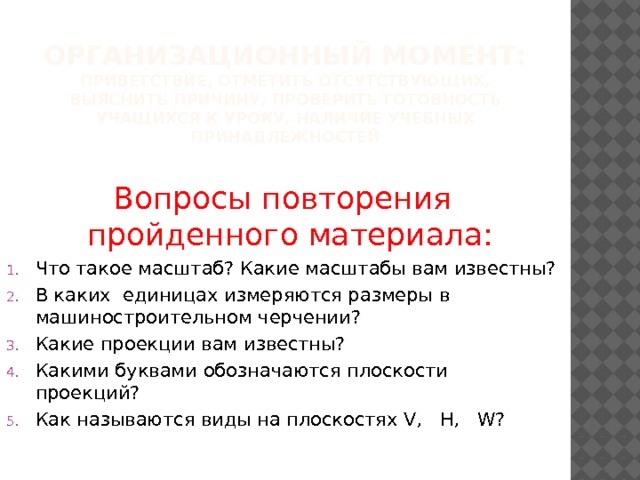

Организационный момент: Приветствие, отметить отсутствующих, выяснить причину, проверить готовность учащихся к уроку, наличие учебных принадлежностей

Вопросы повторения пройденного материала:

• Что такое масштаб? Какие масштабы вам известны?
• В каких единицах измеряются размеры в машиностроительном черчении?
• Какие проекции вам известны?
• Какими буквами обозначаются плоскости проекций?
• Как называются виды на плоскостях V, H, W?

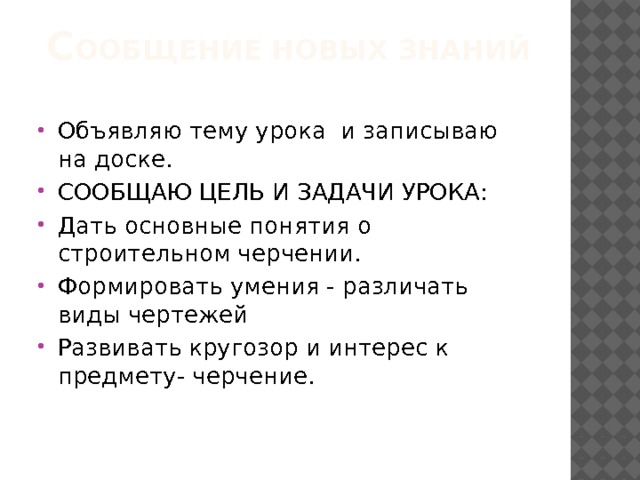

С ООБЩЕНИЕ НОВЫХ ЗНАНИЙ

• Объявляю тему урока и записываю на доске.
• СООБЩАЮ ЦЕЛЬ И ЗАДАЧИ УРОКА:
• Дать основные понятия о строительном черчении.
• Формировать умения - различать виды чертежей
• Развивать кругозор и интерес к предмету- черчение.

СТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ

ОПРЕДЕЛЕНИЕ

ОСНОВНЫЕ ПОНЯТИЯ

УСЛОВНОСТИ И ОБОЗНАЧЕНИЯ

ОПРЕДЕЛЕНИЕ

• СТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ- ОДИН ИЗ ВИДОВ ТЕХНИЧЕСКОГО ЧЕРЧЕНИЯ.
• ПОДРАЗДЕЛЯЕТСЯ :
• 1. ИНЖЕНЕРНО-СТРОИТЕЛЬНОЕ / ЧЕРТЕЖИ МОСТОВ, ПЛОТИН, ЭСТАКАД И ДРУГИХ ТЕХНИЧЕСКИХ СООРУЖЕНИЙ…
• 2. АРХИТЕКТУРНО-СТРОИТЕЛЬНОЕ /ЧЕРТЕЖИ ЖИЛЫХ , ОБЩЕСТВЕННЫХ И ХОЗЯЙСТВЕННЫХ ЗДАНИЙ

ОСНОВНЫЕ ПОНЯТИЯ

ГЕНЕРАЛЬНЫЙ ПЛАН, ФАСАД, ПЛАН, РАЗРЕЗ

генеральный план

ПЛАН /лат/- ПЛОСКИЙ , РОВНЫЙ

СТРОИТЕЛЬНЫЙ ЧЕРТЕЖ,ВКЛЮЧАЮЩИЙ В СЕБЯ ИЗОБРАЖЕНИЕ НЕ ТОЛЬКО ЖИЛОЕ ИЛИ ОБЩЕСТВЕНОЕ ЗДАНИЕ, НО И ВСЕ ПРИЛЕГАЩИЕ К НЕМУ ПОДСОБНЫЕ СТРОЕНИЯ/ ГАРАЖИ, САРАИ И Т.Д./, ОГОРОДЫ, САДЫ,ЗЕЛЕНЫЕ НАСАЖДЕНИЯ, ДЕТСКИЕ И СПОРТИВНЫЕ ПЛОЩАДКИ,

БЕГОВЫЕ ДОРОЖКИ И Т.Д.

Ф А С А Д

• ФАС/французское/-ЛИЦО
• НАРУЖНАЯ ЛИЦЕВАЯ СТОРОНА ЗДАНИЯ
• П Л А Н
• ИЗОБРАЖЕНИЕ,ПОЛУЧЕННОЕ В ГОРИЗОНТАЛЬНО СЕКУЩЕЙ ПОСКОСТИ, ЧУТЬ ВЫШЕ ПОДОКОННИКОВ
• Р А З Р Е З
• ИЗОБРАЖЕНИЕ В ВЕРТИКАЛЬНОЙ СЕКУЩЕЙ ПЛОСКОСТИ

Что вы знаете об этом изображении?

какой вид представлен на чертеже?

Какой вид здесь изображен?

Что вы можете рассказать об этом чертеже?

Размеры и масштабы на строительных чертежах

• Вспомните:
• 1. Что такое масштаб?
• 2. Какие масштабы вы знаете?
• 3. Какой масштаб применяется на строительных чертежах?
• 4. Что такое размер и какие единицы вы знаете?
• 5. Как по вашему можно ли применять для обозначения размера в миллиметрах? Почему?

Рассмотрим Особенности размеров

• На строительных чертежах наряду с положительными числами встречаются и отрицательные. Почему?
• Числа положительные указывают на то, как высоко находится данный объект
• А вот перед вами размер отмечен 0,00. Как по вашему, что это значит?
• За нулевую отметку на строительных чертежах – берется уровень пола первого этажа.

Материалы , используемые в строительном черчении

• кирпич

• естественный грунт

• бетон

Санитарно-техническое оборудование

Условные обозначения мебели на планах

Вопросы закрепления новой темы :

• 1. Что такое строительный чертеж?
• 2. Как называются виды на строительных чертежах?
• 3. Что такое план?
• 4. Какие планы вы знаете?
• 5. Что берется за нулевую отметку на строительных чертежах?
• 6. Какие материалы чаще всего используются в строительстве?
• 7. Для чего нужно знать условные обозначения?

Прокомментировать и оценить ответы учащихся

Задание на дом: выполнить эскиз плана своей квартиры, принести чертежные инструменты и принадлежности. До свидания.
