Электрооборудование бульдозера

• Электрооборудование

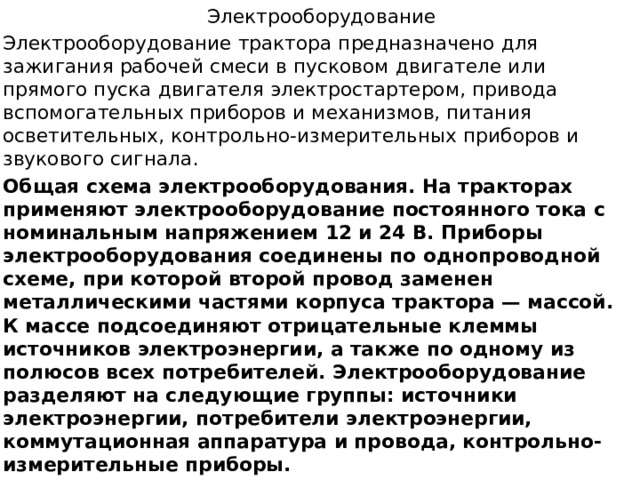

• Электрооборудование трактора предназначено для зажигания рабочей смеси в пус­ковом двигателе или прямого пуска двигателя электростартером, привода вспомога­тельных приборов и механизмов, питания осветительных, контрольно-измерительных приборов и звукового сигнала.

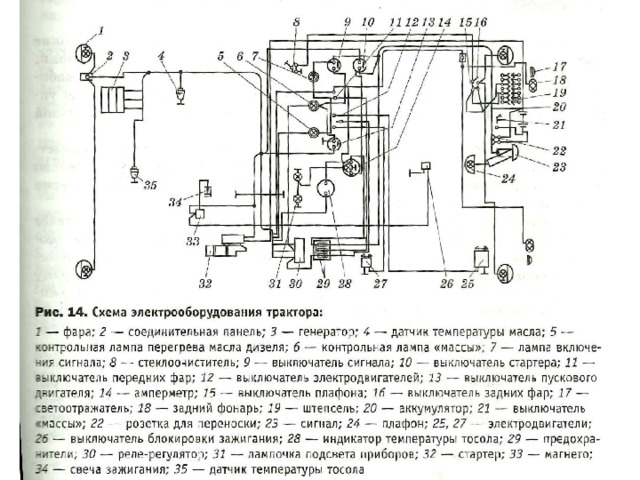

• Общая схема электрооборудования. На тракторах применяют электрообору­дование постоянного тока с номинальным напряжением 12 и 24 В. Приборы электрооборудования соединены по однопроводной схеме, при которой второй провод заменен металлическими частями корпуса трактора — массой. К массе подсоединяют отрицательные клеммы источников электроэнергии, а также по одному из полюсов всех потребителей. Электрооборудование разделяют на следующие группы: источники электроэнергии, потребители электроэнергии, коммутационная аппаратура и провода, контрольно-измерительные приборы.

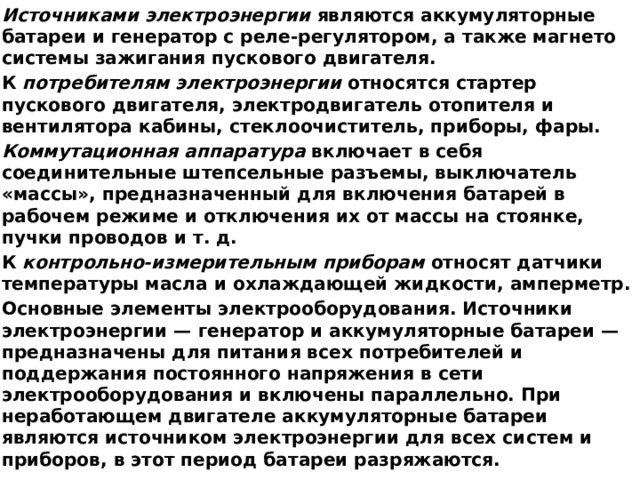

• Источниками электроэнергии являются аккумуляторные батареи и генератор с реле-регулятором, а также магнето системы зажигания пускового двигателя.
• К потребителям электроэнергии относятся стартер пускового двигателя, электродвигатель отопителя и вентилятора кабины, стеклоочиститель, при­боры, фары.
• Коммутационная аппаратура включает в себя соединительные штепсельные разъемы, выключатель «массы», предназначенный для включения батарей в рабочем режиме и отключения их от массы на стоянке, пучки проводов и т. д.
• К контрольно-измерительным приборам относят датчики температуры мас­ла и охлаждающей жидкости, амперметр.
• Основные элементы электрооборудования. Источники электроэнергии — ге­нератор и аккумуляторные батареи — предназначены для питания всех по­требителей и поддержания постоянного напряжения в сети электрооборудо­вания и включены параллельно. При неработающем двигателе аккумулятор­ные батареи являются источником электроэнергии для всех систем и прибо­ров, в этот период батареи разряжаются.

• Аккумуляторная батарея состоит из шести аккумуляторов напряжением 2 В каждый, соединенных последовательно. Аккумулятор включает в себя несколько положительных, выполненных из диоксида свинца, и отрицательных, из губчатого свинца, пластин, которые параллельно соединены в одноименные группы. Для предохранения пластин от замыкания между ними установлены сепараторы из изоляционного материала. Электролитом служит раствор серной кислоты в дистиллированной воде плотностью 1,83... 1,84 г/см 3 .
• Генератор преобразует механическую энергию в электрическую. Наибо­лее распространены генераторы переменного тока, так как они проще по кон­струкции и более надежны. Генератор представляет собой бесконтактную электрическую машину трехфазного переменного тока с односторонним маг- зштным возбуждением и состоит из статора, ротора, обмотки возбуждения и блока выпрямителей. Генератор приводится в действие от вала двигателя клиновым ремнем, надетым на шкив.
• При работающем двигателе ток, поступающий в обмотку возбуждения генератора, создает магнитное поле, которое при вращении ротора пересека­ет обмотку статора генератора, и в ней индуцируется переменная электродви­жущая сила (ЭДС). Выпрямитель, встроенный в генератор, преобразует пе­ременный ток в постоянный, который через генератор поступает всем потре­бителям и в аккумуляторную батарею, заряжая ее.
• Реле-регулятор служит для автоматического поддержания напряжения генератора в заданных пределах при изменении скорости вращения вала и тока нагрузки, что необходимо для нормальной работы потребителей. Реле- регулятор состоит из реле напряжения и реле защиты транзистора от корот­ких замыканий в цепи обмотки возбуждения генератора.
• Стартер постоянного тока последовательного возбуждения с механизмом привода и включателем предназначен для пуска пускового двигателя. Вклю­чают стартер из кабины машиниста.

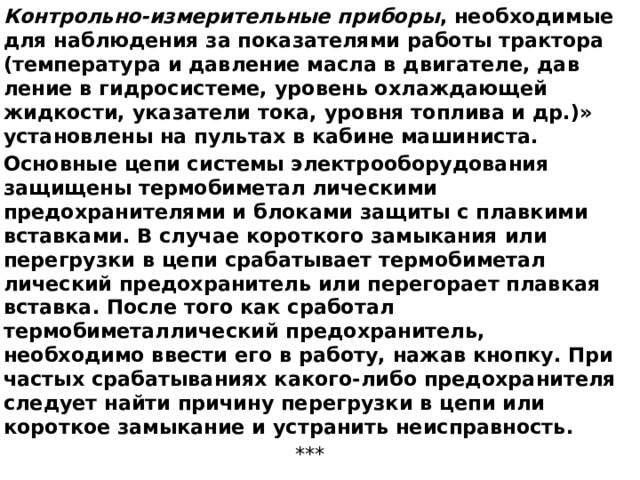

• Контрольно-измерительные приборы , необходимые для наблюдения за показателями работы трактора (температура и давление масла в двигателе, дав­ление в гидросистеме, уровень охлаждающей жидкости, указатели тока, уровня топлива и др.)» установлены на пультах в кабине машиниста.
• Основные цепи системы электрооборудования защищены термобиметал лическими предохранителями и блоками защиты с плавкими вставками. В случае короткого замыкания или перегрузки в цепи срабатывает термобиметал­лический предохранитель или перегорает плавкая вставка. После того как сработал термобиметаллический предохранитель, необходимо ввести его в работу, нажав кнопку. При частых срабатываниях какого-либо предохрани­теля следует найти причину перегрузки в цепи или короткое замыкание и устранить неисправность.

***
