Технологическая карта

Технологическая карта

разметки и выполнения несквозного

гнезда в учебном бруске.

мммм

Чертеж детали

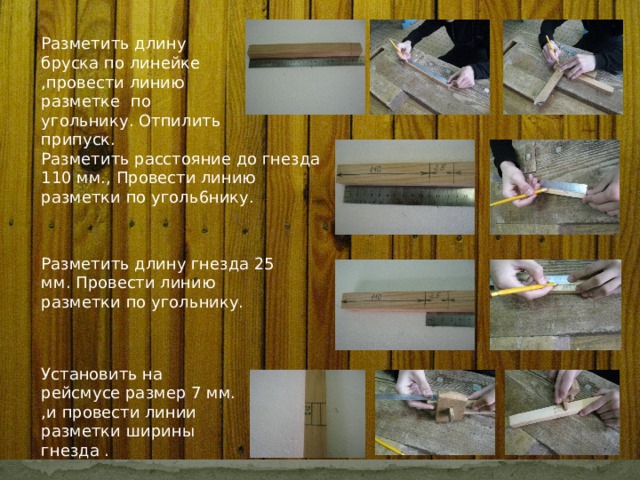

Разметить длину бруска по линейке ,провести линию разметке по угольнику. Отпилить припуск.

Разметить расстояние до гнезда 110 мм., Провести линию разметки по уголь6нику.

Разметить длину гнезда 25 мм. Провести линию разметки по угольнику.

Установить на рейсмусе размер 7 мм. ,и провести линии разметки ширины гнезда .

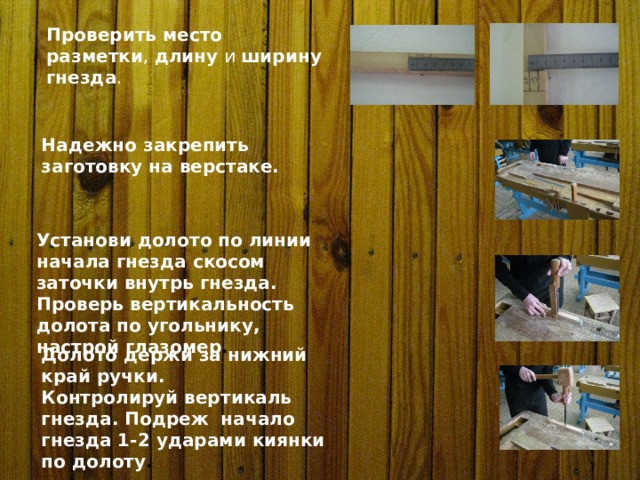

Проверить место разметки , длину и ширину гнезда .

Надежно закрепить заготовку на верстаке.

Установи долото по линии начала гнезда скосом заточки внутрь гнезда.

Проверь вертикальность долота по угольнику, настрой глазомер .

Долото держи за нижний край ручки.

Контролируй вертикаль гнезда. Подреж начало гнезда 1-2 ударами киянки по долоту .

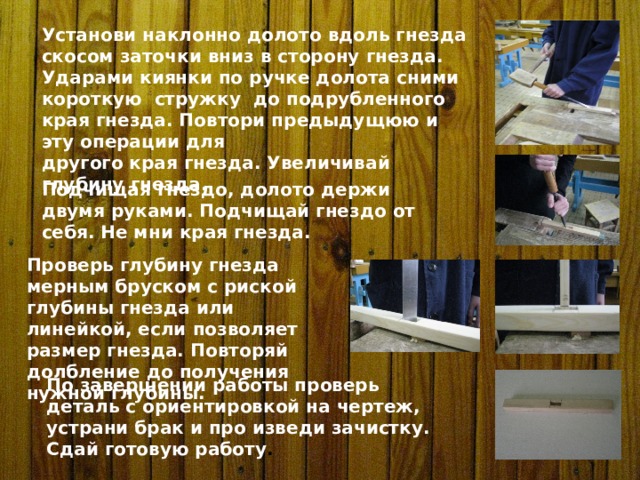

Установи наклонно долото вдоль гнезда скосом заточки вниз в сторону гнезда. Ударами киянки по ручке долота сними короткую стружку до подрубленного края гнезда. Повтори предыдущюю и эту операции для

другого края гнезда. Увеличивай глубину гнезда.

Подчищая гнездо, долото держи двумя руками. Подчищай гнездо от себя. Не мни края гнезда.

Проверь глубину гнезда мерным бруском с риской глубины гнезда или линейкой, если позволяет размер гнезда. Повторяй долбление до получения нужной глубины.

По завершении работы проверь деталь с ориентировкой на чертеж, устрани брак и про изведи зачистку. Сдай готовую работу .
