ТЕХНОЛОГИЧЕСКАЯ КАРТА

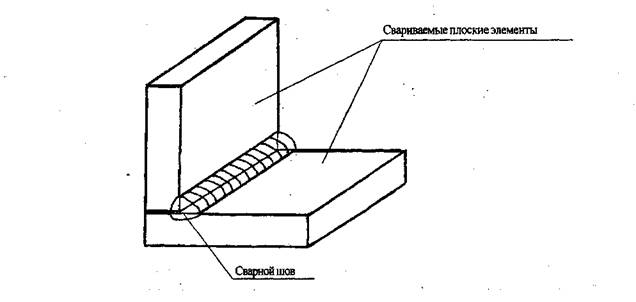

Сборка, сварка пластин без скоса кромок угловым соединением шва. ГОСТ5264-80 – У4
- Способ сварки: РДС. - Тип шва: угловой
- Тип соединения: угловое. - Основной материал: сталь Ст3.
- Размер пластин: 300 х100 х8 мм - Положение шва: нижнее.
- Сварочное оборудование: ВДУ 1201; РБ 302.
- Средства индивидуальной защиты: брезентовая спецодежда, рукавицы, шапочка, сварочная маска, защитные очки.
- Инструмент и принадлежности сварщика: электрододержатель, чертилка, линейка, молоток, металлическая щетка.
СПОСОБ СБОРКИ И ТРЕБОВАНИЯ К ПРИХВАТКЕ.
1.Выполнить сборку углового соединения на плите по разметке.
2.Состыковать свариваемые кромки пластин.
3.Выполнить прихватки, скорректировать положение пластин в перпендикулярной плоскости, используя молоток.
4.Поставить с другой стороны прихватки сечением 2/3толщины основного шва, длиной 20 мм, на расстоянии 15 мм от краев.
ТЕХНОЛОГИЧЕСКИЕ ПАРАМЕТРЫ СВАРКИ.
| Номер шва | Положение шва в пространстве | Марка электрода | Диаметр электрода мм | Род и полярность тока | Сила тока, А | Напряж. на дуге, В | Длина дуги, мм | Катет шва |
| 1 | Нижнее | УОНИ-13/45 | 4 | Обратн. | 130-160 | 18-45 | 1-2 | 8
|
ДОПОЛНИТЕЛЬНЫЕ ТЕХНОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ ПО СВАРКЕ.
Свариваемые кромки и прилегающие к ним поверхности зачистить до металлического блеска на ширину 15-20 мм.
После выполнения прихваток произвести их зачистку.
После сварки произвести внешний контроль сварных швов.
